北师大版九年级上册《第11章 简单电路》单元测试卷
一．选择题（共13小题）
1．（3分）计算机芯片中有大量用硅、锗等材料制成的电路元件，硅和锗属于下列哪些材料（　　）
A．导体 B．超导体 C．绝缘体 D．半导体
2．（3分）如图所示，在探究“并联电路的电流特点”时，用电流表分别测出A、B、C三处的电流为IA=0.4A，IB=0.2A，IC=0.2A后，下一步最合理的操作是（　　）
A．分析数据，得出结论
B．改变电源电压再测
C．换不同规格的小灯泡再测
D．换电流表的另一量程再测
3．（3分）发光二极管通常用下列哪种材料来做（　　）
A．半导体材料 B．超导体材料 C．绝缘体材料 D．纳米材料
4．（3分）如图所示中，材料相同的导体A比导体B横切面积大，则（　　）
A．A的电流大 B．A 两端的电压大
C．A、B的电流相等 D．A、B两端的电压相等
5．（3分）下列说法中正确的是（　　）
A．当温度一定时，长度不等的两条镍铬合金导线，长度较长的导线电阻大
B．家庭电路中电视机、空调之间属于串联的，正常工作时通过的电流相同
C．家庭电路中电视机、空调之间属于并联的，正常工作时两端的电压相同
D．两个电功率不同的用电器，正常工作时电功率大的用电器做功一定多

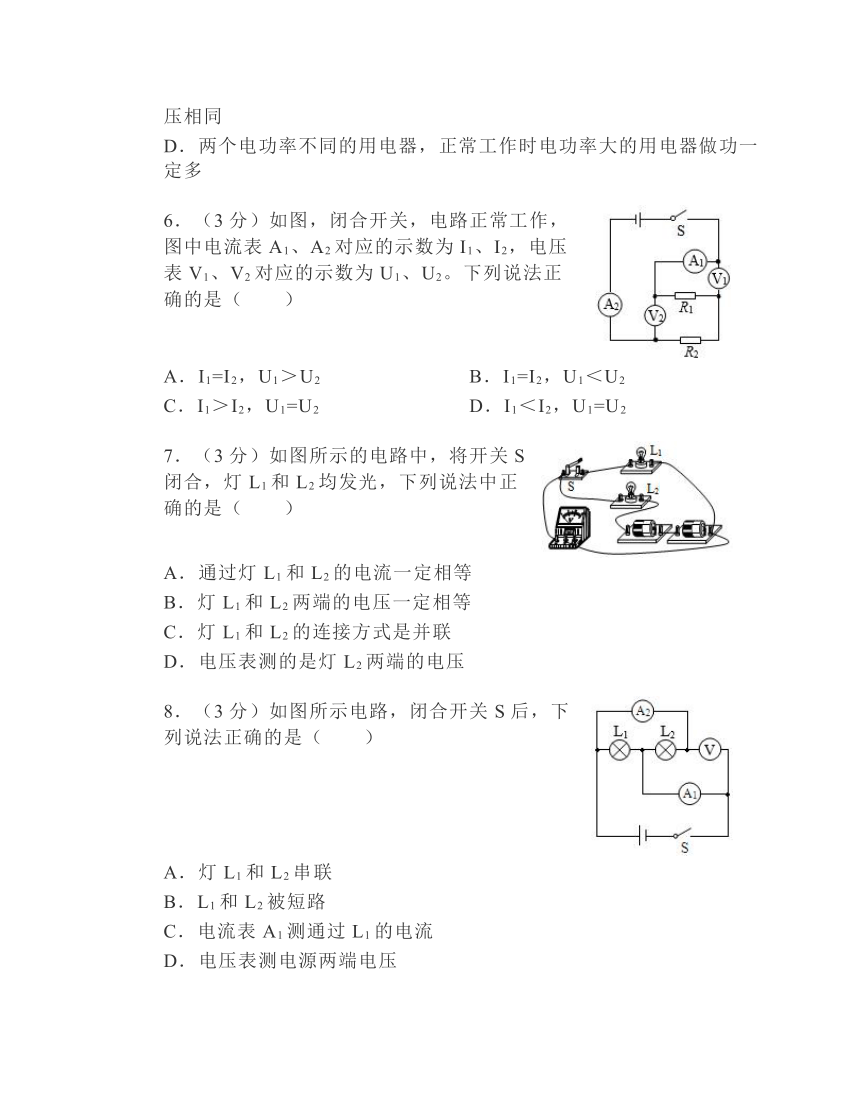

6．（3分）如图，闭合开关，电路正常工作，图中电流表A1、A2对应的示数为I1、I2，电压表V1、V2对应的示数为U1、U2。下列说法正确的是（　　）
A．I1=I2，U1＞U2 B．I1=I2，U1＜U2
C．I1＞I2，U1=U2 D．I1＜I2，U1=U2
7．（3分）如图所示的电路中，将开关S闭合，灯L1和L2均发光，下列说法中正确的是（　　）
A．通过灯L1和L2的电流一定相等
B．灯L1和L2两端的电压一定相等
C．灯L1和L2的连接方式是并联
D．电压表测的是灯L2两端的电压
8．（3分）如图所示电路，闭合开关S后，下列说法正确的是（　　）
A．灯L1和L2串联
B．L1和L2被短路
C．电流表A1测通过L1的电流
D．电压表测电源两端电压

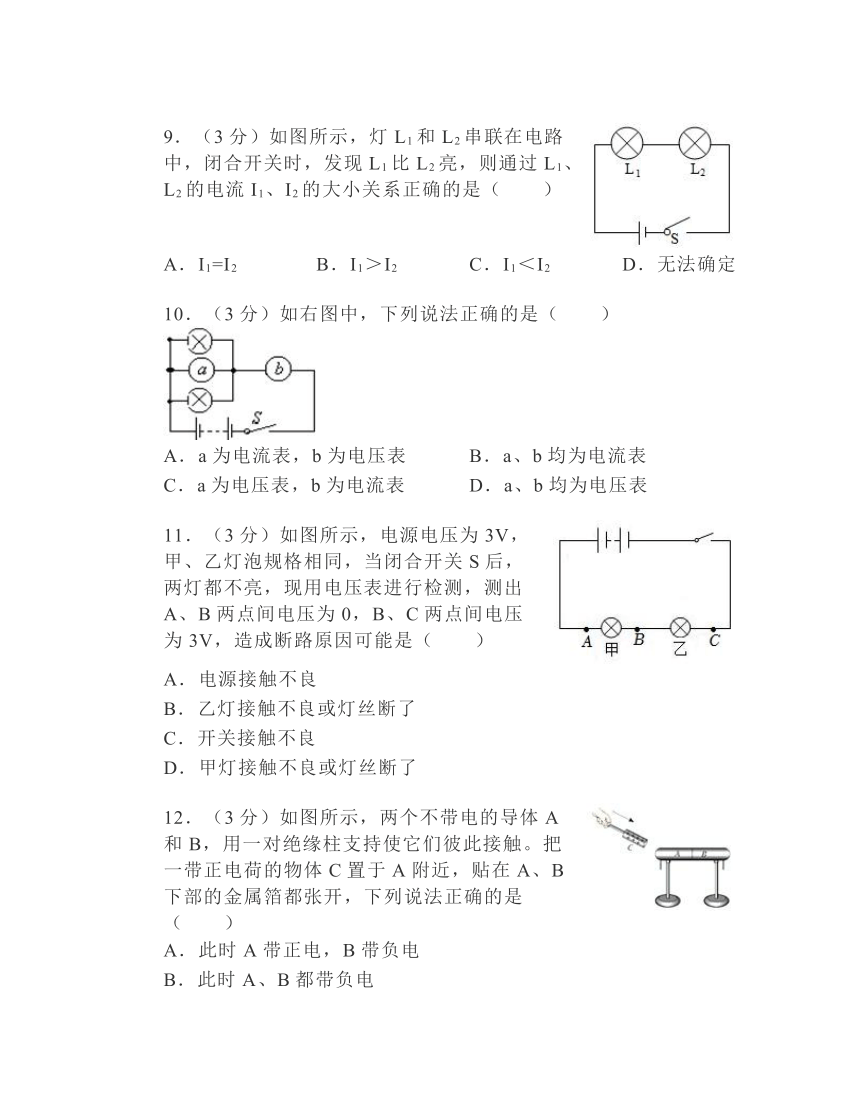

9．（3分）如图所示，灯L1和L2串联在电路中，闭合开关时，发现L1比L2亮，则通过L1、L2的电流I1、I2的大小关系正确的是（　　）
A．I1=I2 B．I1＞I2 C．I1＜I2 D．无法确定
10．（3分）如右图中，下列说法正确的是（　　）
A．a为电流表，b为电压表 B．a、b均为电流表
C．a为电压表，b为电流表 D．a、b均为电压表
11．（3分）如图所示，电源电压为3V，甲、乙灯泡规格相同，当闭合开关S后，两灯都不亮，现用电压表进行检测，测出A、B两点间电压为0，B、C两点间电压为3V，造成断路原因可能是（　　）
A．电源接触不良
B．乙灯接触不良或灯丝断了
C．开关接触不良
D．甲灯接触不良或灯丝断了
12．（3分）如图所示，两个不带电的导体A和B，用一对绝缘柱支持使它们彼此接触。把一带正电荷的物体C置于A附近，贴在A、B下部的金属箔都张开，下列说法正确的是（　　）
A．此时A带正电，B带负电
B．此时A、B都带负电
C．移去C、A、B下部的金属箔都闭合
D．先把A和B分开，然后移去C，贴在A、B下部的金属箔都闭合
13．（3分）如图，将开关S闭合，灯L1和灯L2均发光，下列说法中不正确的是（　　）
A．灯L1和灯L2互不影响
B．灯L1和灯L2两端的电压一定相等
C．通过灯L1的电流与通过灯L2的电流一定不相等
D．通过灯L1的电流与通过L2的电流之和等于通过电源的电流
二．多选题（共2小题）
14．（3分）在图所示的三个电路中，当闭合开关S后，下列说法正确的是（　　）
A．甲图中，电流表的示数为通过三盏的电流之和
B．乙图中，电流表的示数为通过三盏的电流之和
C．乙图中，电流表的示数为通过灯L1的电流
D．丙图中，电流表的示数为通过灯L1和L2电流之和
15．（3分）如图所示，甲、乙是电流表或电压表。下列说法正确的是（　　）
A．若开关S断开，甲为电压表，乙为电流表，则两电阻串联，电流表有示数
B．若开关S断开，甲为电流表，乙为电压表，则两电阻串联，电压表有示数
C．若开关S闭合，甲为电压表，乙为电流表，则两电阻并联，电压表有示数
D．若开关S闭合，甲为电流表，乙为电压表，则两电阻并联，电流表有示数
三．填空题（共6小题）
16．因为LED（发光二极管）具有亮度高、功耗低等优点，用半导体材料制成的发光二极管车灯被广泛应用，这种材料制成的二极管具有 ________导电性。车辆在转弯时，左前转向灯L1和左后转向灯L2同时发光、同时熄灭，但若灯L1发生故障了，L2仍能正常工作，则它们的连接方式是 ________联。
17．如图所示，当S1闭合、S2和S3都断开时，电流表A1的示数为1A，电流表A2和A3的示数各为________、________；当S2和S3闭合、S1断开时，电流表A3和A2的示数分别为4.5A和1.5A，电流表A1的示数为________；若将S1和S3同时闭合会发生________现象。
18．如图所示，MN是两个接头，准备连接。滑片P向右移动（选填“变亮”，“变暗”，“不变”）
（1）当把C接M，A接N，开关S闭合时，电灯的亮度将 ________
（2）当把D接M，B接N，开关S闭合时，电灯的亮度将 ________
（3）当把A接M，B接N，开关S闭合时，电灯的亮度将 ________
19．将塑料绳的________端扎紧，尽可能将其撕成更多的细丝，用干燥的手从上向下捋几下，观察到如图细丝散开的现象。这是因为塑料丝带了________电荷（选填“同种”或“异种”），这种使塑料丝带电的方法称为________，塑料丝带电的实质是________（选填“质子”或“电子”）在物体间转移。
20．如图所示，电源电压为6V。当开关闭合时，电压表的示数为2V，L1两端的电压为 ________V；L2两端的电压为 ________V；当开关断开时，电压表的示数为 ________V。
21．图中量程为3V的电压表所测电压值为 ________V。
四．解答题（共3小题）
22．在如图所示的电路中，电源电压为3V，L1和L2是两个完全相同的灯泡。求：
（1）只闭合S2时，若电流表A的示数为0.44A，则通过L1和L2两端电压和通过的电流分别是多少？
（2）当闭合S1和S3时，若电流表A的示数为0.58A，则通过L1和L2的电流和两端的电压分别是多少？
（3）只闭合S1时，若电流表A的示数为0.49A，则通过L1和L2的电流和两端的电压分别是多少？
（4）电压表并联在L1两端，只闭合S2，如果两灯都不亮，电压表示数为3V，电流表无示数，电路故障原因是什么？如果一灯亮，另一灯不亮，电压表无示数，电流表有示数，电路故障原因是什么？
23．如图所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：
（1）L1两端的电压U1是多大？
（2）L2两端的电压U2是多大？
（3）L1、L2串联的总电压U是多大？
（4）电源电压是多大？
（5）如果把电流表A接入电源正极和L1之间，示数为0.2A通过L1、L2的电流分别是多少？
24．如图所示的电路中，电源电压保持不变。当开关S1断开、S2闭合时，电压表的示数为4.5V；当开关S1闭合、S2断开时，电压表的示数为3V，求
（1）电源电压。
（2）L1和L2两端的电压。
