16.2串、并联电路中电压的规律同步练习 人教版九年级物理全一册(有答案)

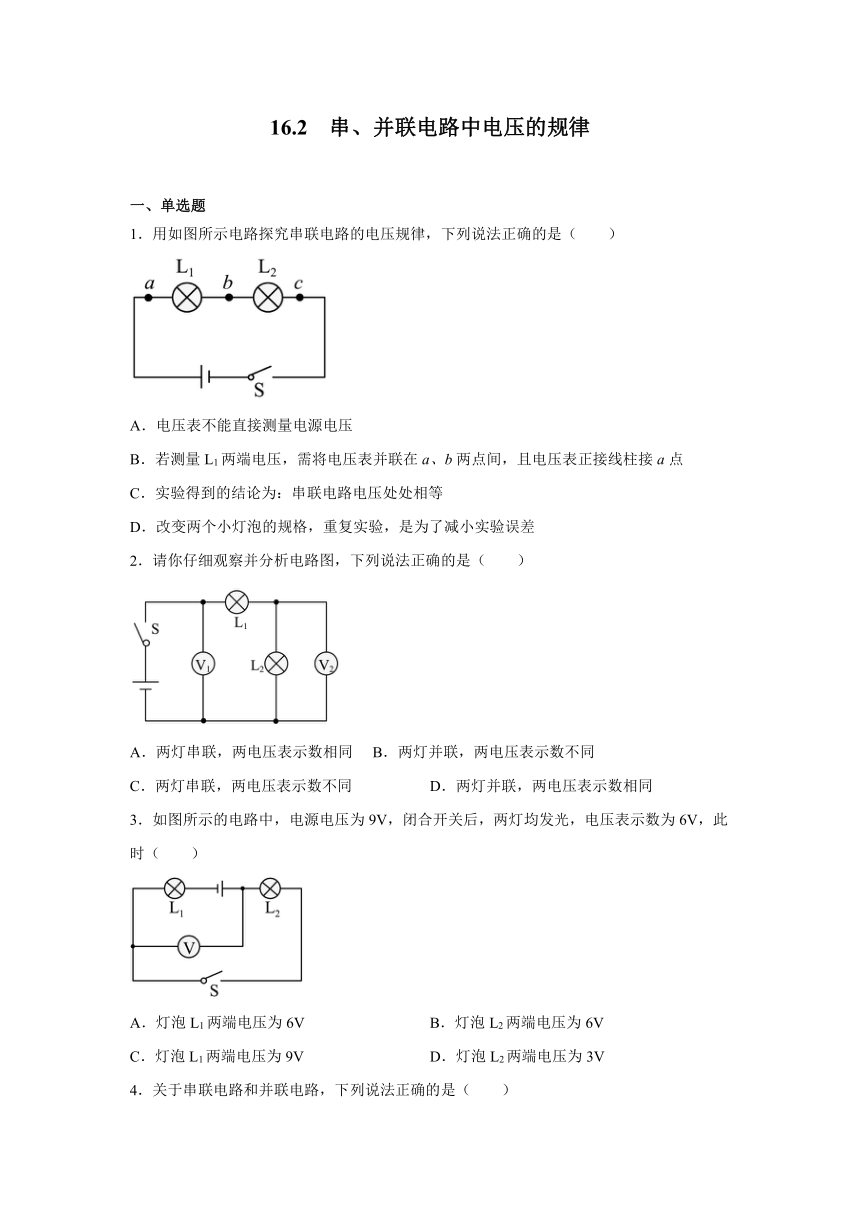

16.2 串、并联电路中电压的规律
一、单选题
1．用如图所示电路探究串联电路的电压规律，下列说法正确的是（　　）
A．电压表不能直接测量电源电压
B．若测量L1两端电压，需将电压表并联在a、b两点间，且电压表正接线柱接a点
C．实验得到的结论为：串联电路电压处处相等
D．改变两个小灯泡的规格，重复实验，是为了减小实验误差
2．请你仔细观察并分析电路图，下列说法正确的是（　　）
A．两灯串联，两电压表示数相同 B．两灯并联，两电压表示数不同
C．两灯串联，两电压表示数不同 D．两灯并联，两电压表示数相同
3．如图所示的电路中，电源电压为9V，闭合开关后，两灯均发光，电压表示数为6V，此时（　　）
A．灯泡L1两端电压为6V B．灯泡L2两端电压为6V
C．灯泡L1两端电压为9V D．灯泡L2两端电压为3V

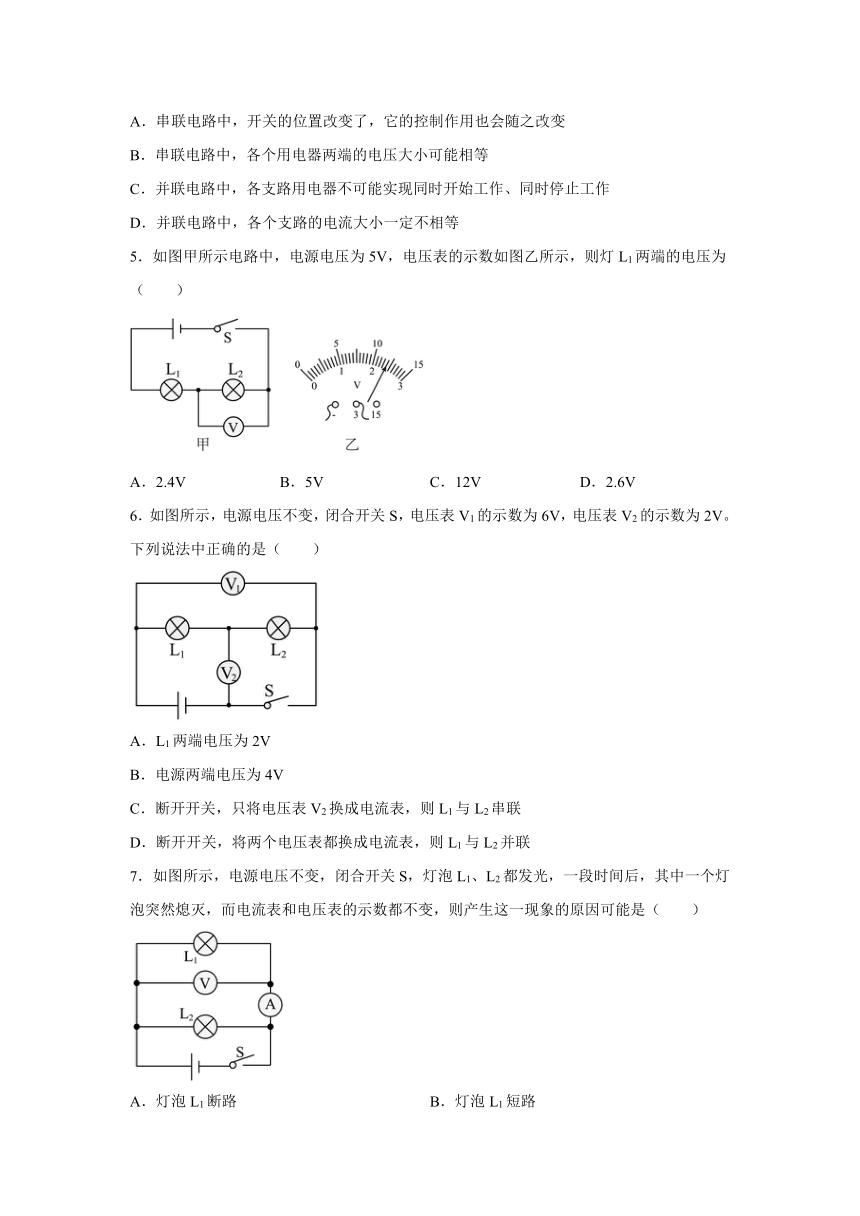

4．关于串联电路和并联电路，下列说法正确的是（　　）
A．串联电路中，开关的位置改变了，它的控制作用也会随之改变
B．串联电路中，各个用电器两端的电压大小可能相等
C．并联电路中，各支路用电器不可能实现同时开始工作、同时停止工作
D．并联电路中，各个支路的电流大小一定不相等
5．如图甲所示电路中，电源电压为5V，电压表的示数如图乙所示，则灯L1两端的电压为（　　）
A．2.4V B．5V C．12V D．2.6V
6．如图所示，电源电压不变，闭合开关S，电压表V1的示数为6V，电压表V2的示数为2V。下列说法中正确的是（　　）
A．L1两端电压为2V
B．电源两端电压为4V
C．断开开关，只将电压表V2换成电流表，则L1与L2串联
D．断开开关，将两个电压表都换成电流表，则L1与L2并联
7．如图所示，电源电压不变，闭合开关S，灯泡L1、L2都发光，一段时间后，其中一个灯泡突然熄灭，而电流表和电压表的示数都不变，则产生这一现象的原因可能是（　　）
A．灯泡L1断路 B．灯泡L1短路
C．灯泡L2断路 D．灯泡L2短路

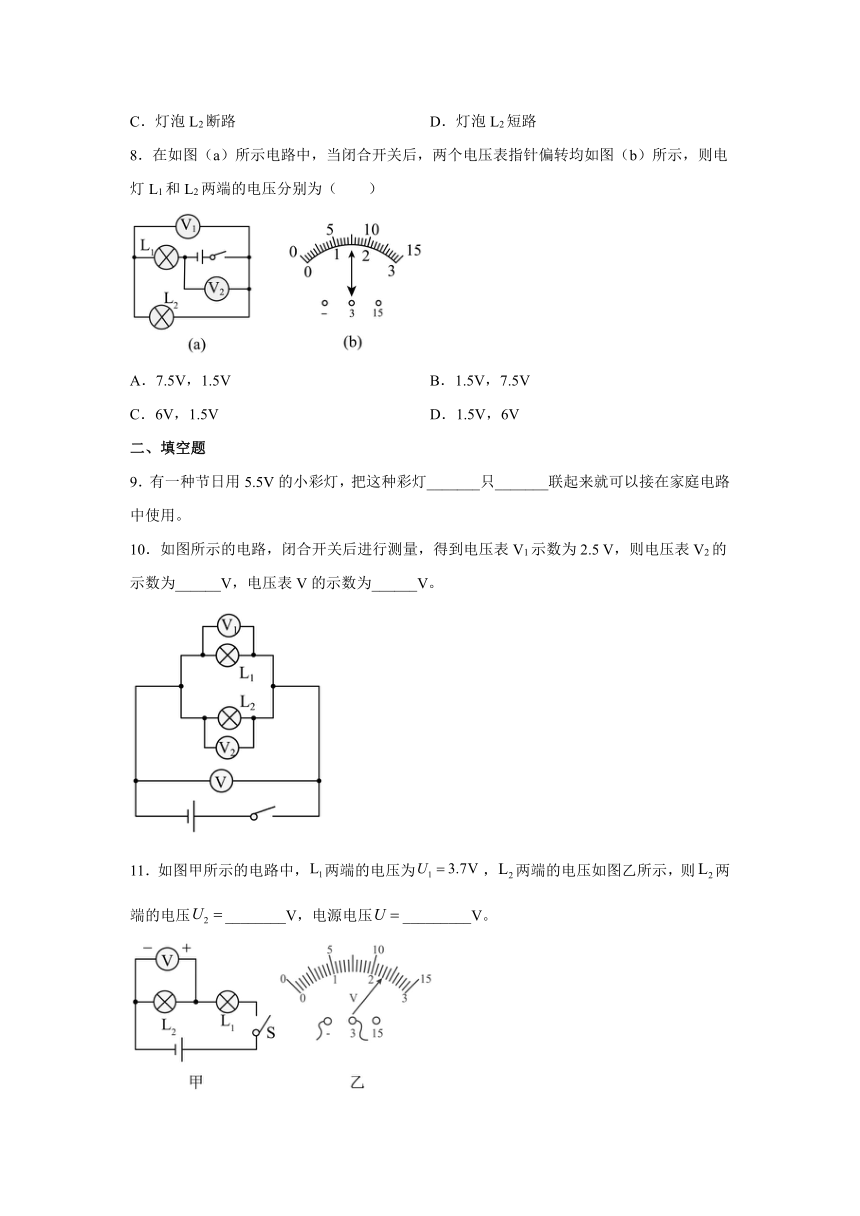

8．在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电灯L1和L2两端的电压分别为（　　）
A．7.5V，1.5V B．1.5V，7.5V
C．6V，1.5V D．1.5V，6V
二、填空题
9．有一种节日用5.5V的小彩灯，把这种彩灯_______只_______联起来就可以接在家庭电路中使用。
10．如图所示的电路，闭合开关后进行测量，得到电压表V1示数为2.5 V，则电压表V2的示数为______V，电压表V的示数为______V。
11．如图甲所示的电路中，两端的电压为，两端的电压如图乙所示，则两端的电压________V，电源电压_________V。
12．如图所示，分别将1节电池和2节电池接入它下面电路的两夹子间，闭合开关后，会观察到两次接法小灯泡的亮度______（选填“一样”或“不一样”）。某收音机工作时需要的电压是6V，则需要4节干电池______（选填“串联”或“并联”）起来作为电源。
13．如图甲所示，当闭合开关S，电器正常工作，电压表、的指针位置完全一样，如图乙所示，则两端电压为______V，两端电压为______V。
三、实验题
14．如图甲是小明“探究串联电路的电压规律”的实验电路图，
（1）连接电路时，开关应______，实验时，灯L1和灯L2的规格应______（填“相同”或“不相同”）；
（2）闭合开关后，小明发现两灯都不发光，于是分别把电压表接在图甲中A、B两点、B、C两点及A、C两点，测得数据分别是UAB=3V，UBC=0V，UAC=3V；小明检查发现只有灯L1和灯L2中的一盏出现故障，则故障可能是______；
（3）处理好故障后，小明把电压表接在A、B之间重新测量，电压表示数如图乙所示，电压表的分度值是______V；为了使实验结果更准确，接下来小明应该：断开开关______；
（4）正确实验后，小明分析多组数据得出结论：串联电路中，电路两端的总电压等于各部分电路两端电压之和。
15．在“探究并联电路中的电压关系”实验中，实验电路如图1所示。
（1）为了使探究得出的结论具有普遍意义，L1、L2应该选择___________（选填“相同”或“不相同”）的小灯泡。
（2）连接好电路后闭合开关，小欢发现L1亮L2不亮，她用手按一下L2，两灯都亮，松开手仍然是L1亮L2不亮，则故障可能是___________。
（3）排除故障后，小欢将电压表接在L1两端，闭合开关，电压表示数如图2所示，为了使实验结果更准确，接下来他应该___________。
（4）小欢闭合开关，发现指针向“0”刻度的左侧偏转。则电压表连接存在的错误是___________。
（5）小欢按照正确步骤完成实验记录数据，通过这个实验，她得出的结论是___________。（小灯泡两端的电压及电源两端的电压分别为U1、U2、U）
四、计算题
16．如图所示，闭合开关后，电流表的示数为0.5A，电压表V1的示数为6V，电压表V2的示数为2V。求：
（1）通过灯L1的电流；
（2）灯L2两端的电压；
（3）灯L1两端的电压。
参考答案
1．B
2．C
3．B
4．B
5．D
6．D
7．C
8．C
9．40 串
10．2.5 2.5
11．2.3 6.0
12．不一样 串联
13．2 8
14．断开 不相同 L1断路 0.5 改接0~3V量程（或将导线从接线柱15改接到3上）
15．相同 L2断路 断开开关，电压表换用0～3V的量程 电压表的正负接线柱接反了 U1=U2=U
16．（1）0.5A；（2）2V；（3）4V
