16.4 变阻器
一、单选题

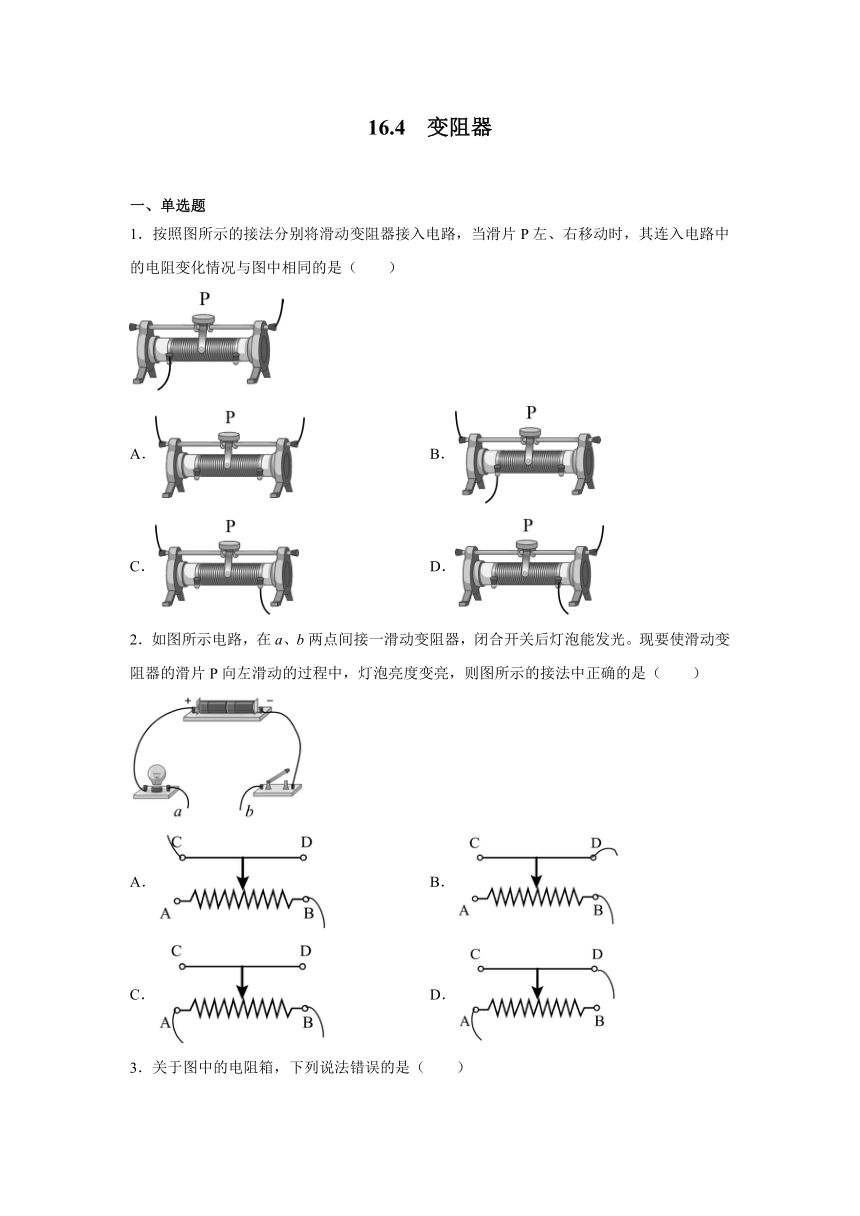

1．按照图所示的接法分别将滑动变阻器接入电路，当滑片P左、右移动时，其连入电路中的电阻变化情况与图中相同的是（　　）
A． B．
C． D．
2．如图所示电路，在a、b两点间接一滑动变阻器，闭合开关后灯泡能发光。现要使滑动变阻器的滑片P向左滑动的过程中，灯泡亮度变亮，则图所示的接法中正确的是（　　）
A． B．
C． D．

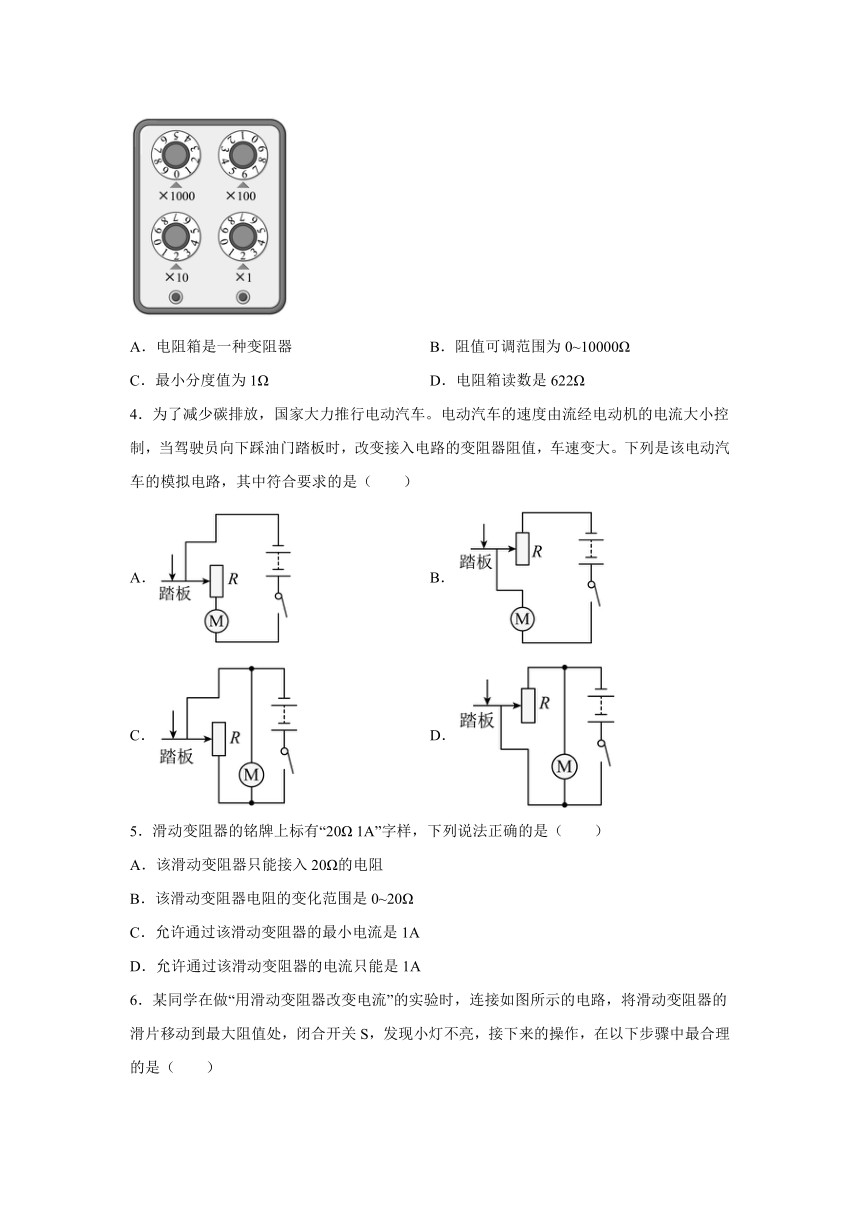

3．关于图中的电阻箱，下列说法错误的是（　　）
A．电阻箱是一种变阻器 B．阻值可调范围为0~10000Ω
C．最小分度值为1Ω D．电阻箱读数是622Ω
4．为了减少碳排放，国家大力推行电动汽车。电动汽车的速度由流经电动机的电流大小控制，当驾驶员向下踩油门踏板时，改变接入电路的变阻器阻值，车速变大。下列是该电动汽车的模拟电路，其中符合要求的是（　　）
A． B．
C． D．
5．滑动变阻器的铭牌上标有“20Ω 1A”字样，下列说法正确的是（　　）
A．该滑动变阻器只能接入20Ω的电阻
B．该滑动变阻器电阻的变化范围是0~20Ω
C．允许通过该滑动变阻器的最小电流是1A
D．允许通过该滑动变阻器的电流只能是1A
6．某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯不亮，接下来的操作，在以下步骤中最合理的是（　　）
A．断开开关S，更换灯泡重新实验
B．断开开关S，增加电池的节数重新实验
C．断开开关S，拆掉导线重新连接电路
D．观察电流表的示数是否为零，判断电路是否断路
7．物理实践活动中，小东利用图所示的电位器和灯泡制作了一个可调节亮度的小台灯，下列说法正确的是（　　）
A．电位器与灯泡是并联的
B．电位器通过改变接入电路中电阻的横截面积来改变电阻的大小
C．若接线柱A和B接入电路，滑动触头顺时针转动时，灯泡变暗
D．若接线柱B和C接入电路，滑动触头逆时针转动时，灯泡变亮
二、填空题
8．滑动变阻器的工作原理：可以通过改变接入电路中电阻线的______，从而改变接入电路中______的大小。
9．要在一段电路中产生电流，它的两端就要有______电阻是导体对电流的______作用。50Ω的实验用的定值电阻接入电路中，若开关没有闭合，则它的电阻是______。现有一滑动变阻器，它的铭牌是“20Ω1A”，其中“20Ω”含义为______，“1A”含义为______。如图所示，电阻箱的示数是______Ω。
10．如图所示是家庭中常见调光台灯上的调光旋钮的内部电路，仔细观察发现，这个旋钮实际上是一个______，该台灯旋钮顺时针旋转时变亮，则应将______接线片接入电路。
11．电动自行车具有轻便、节能、环保等特点，使用时旋转右手把，车子就能前进，并且旋转的角度越大，车速就越快，右手把相当于一只_______（填电路元件名称），给电动车电瓶充电时是将电能转化为_______能，此时电瓶相当于_______（选填“用电器”或“电源”）。
12．如图所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，另一根导线应与滑动变阻器的_________（选填“A”、“C”或“D”）接线柱连接，滑动变阻器是通过改变电阻丝的_________来改变电阻的大小。
13．如图所示是一种自动测定油箱内油面高度的装置，R 是滑动变阻器，它的金属滑片是杠杆的一端，且由定位挡板限制只能在电阻上滑动，从油量表指针所指的刻度，就可以知道油箱内油面的高度。
（1）油量表是由______（选填“电压”或“电流”）表改装而成的，理由是______。
（2）图中有一定值电阻 R’，R’在电路中的作用是______。
（3）从油量表指针所指的刻度，就可以知道油箱内油面的高度，当油面上升时，油量表的示数______。
14．如图所示是某同学设计的风力测定仪，O是转轴，OC是金属杆，下连受风板，AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻的接触点，是定值电阻。无风时，OC竖直，风越大， OC杆偏转角度越大。金属杆OC与弧形电阻AB的组合，相当于是 _________ ，风力越大，电流表示数越 _______ ，定值电阻的作用是 ________ 。
三、作图题
15．如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补画完整。要求：电压表测量灯泡两端的电压，滑动变阻器的滑片向右滑动时灯泡变亮。
16．如图为某种调光型台灯中使用的电位器示意图。P为旋片，转动旋片改变在碳膜（相当于一根电阻丝）上的位置，A、B 分别连在碳膜两端。以笔画线将图甲连在图乙所示电路中，要求顺时针转动旋片可使灯泡亮度增加。
参考答案
1．B
2．D
3．B
4．A
5．B
6．D
7．C
8．长度 电阻
9．电压 阻碍 50Ω 最大阻值20Ω 允许通过的最大电流是1A 6280
10．滑动变阻器 BC
11．滑动变阻器 化学 用电器
12．C 长度
13．电流 串联在电路中 保护电路 变大
14．滑动变阻器 大 保护电路15．16．
