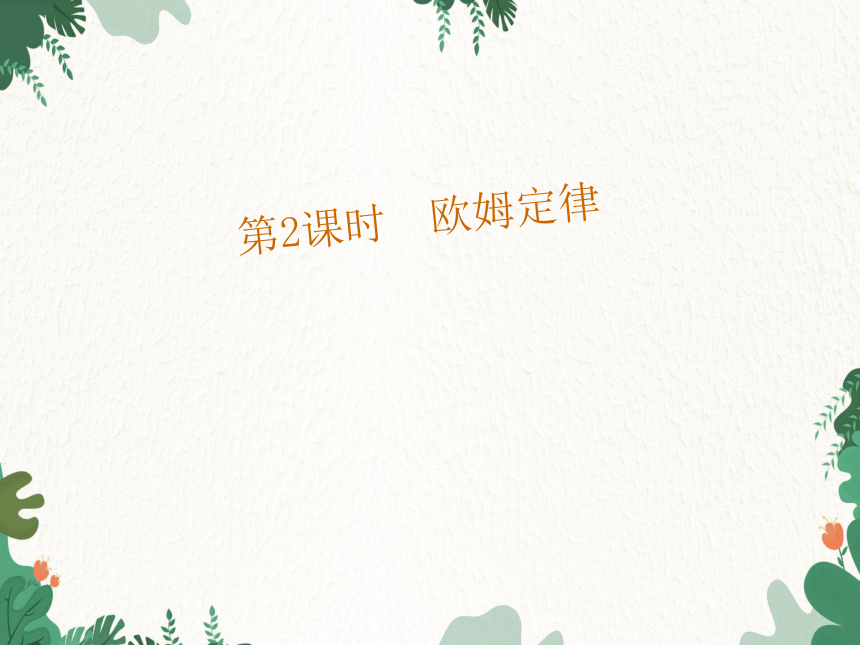

第2课时 欧姆定律

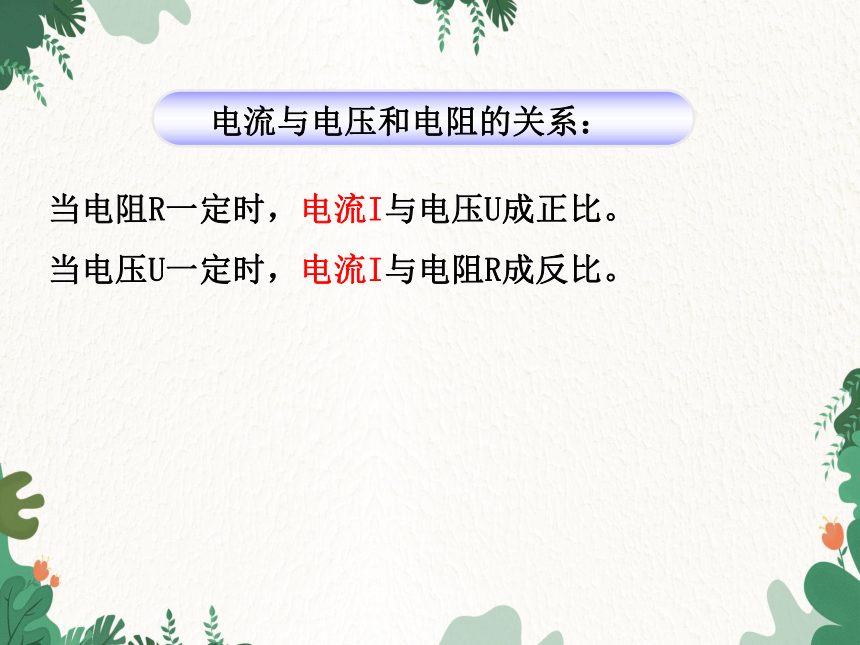

电流与电压和电阻的关系：
当电阻R一定时，电流I与电压U成正比。
当电压U一定时，电流I与电阻R成反比。

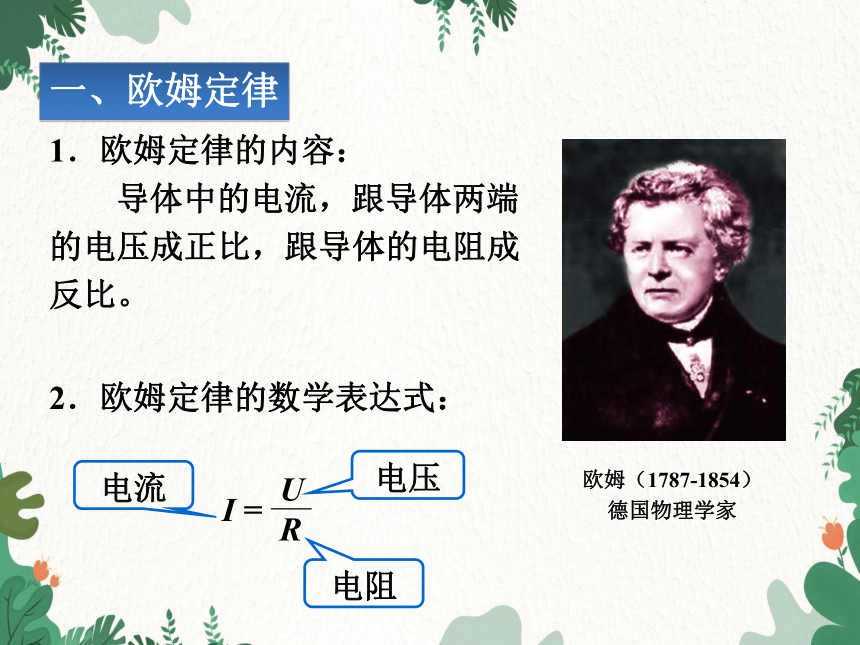

1．欧姆定律的内容：
　　导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
欧姆（1787-1854）
德国物理学家
2．欧姆定律的数学表达式：
电压
电阻
电流
一、欧姆定律
I =
U
R

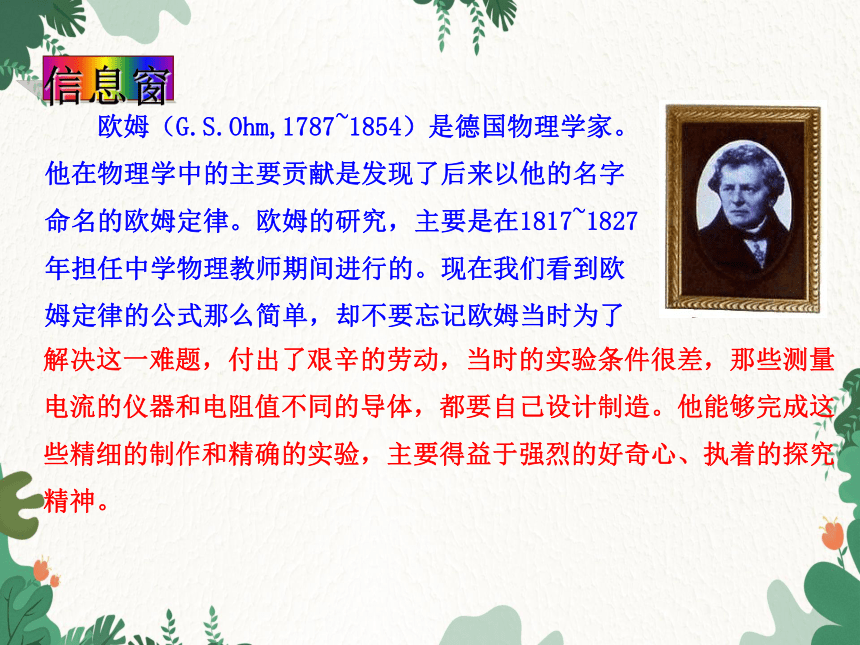

欧姆（G.S.Ohm,1787~1854）是德国物理学家。他在物理学中的主要贡献是发现了后来以他的名字命名的欧姆定律。欧姆的研究，主要是在1817~1827年担任中学物理教师期间进行的。现在我们看到欧姆定律的公式那么简单，却不要忘记欧姆当时为了
信息窗
解决这一难题，付出了艰辛的劳动，当时的实验条件很差，那些测量电流的仪器和电阻值不同的导体，都要自己设计制造。他能够完成这些精细的制作和精确的实验，主要得益于强烈的好奇心、执着的探究精神。

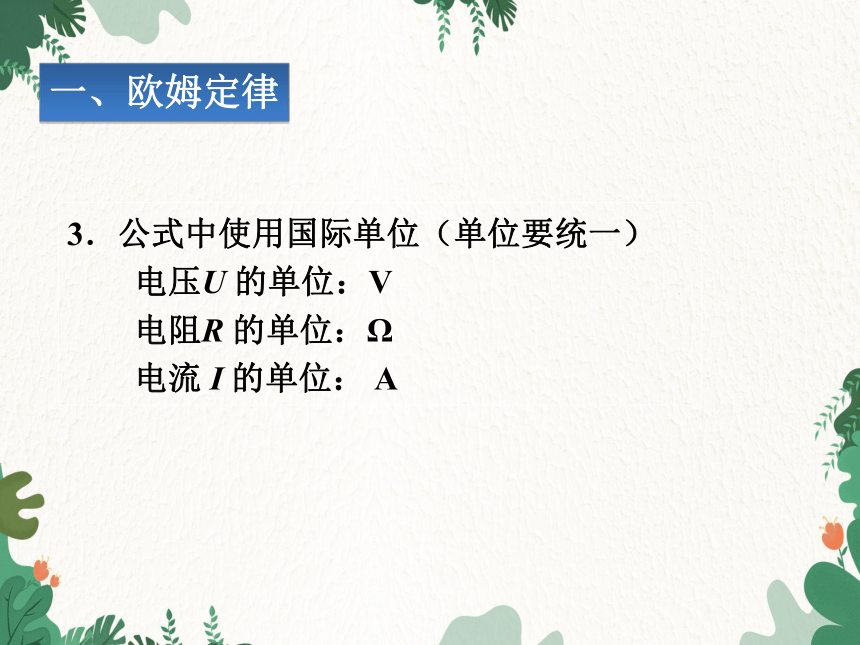

3．公式中使用国际单位（单位要统一）
　　电压U 的单位：V
　　电阻R 的单位：Ω
　　电流 I 的单位： A
一、欧姆定律
R
U
I
×
R灯
U灯
I灯
4．注意
　　欧姆定律反映同一时刻、同一段电路中I、U、R之间的关系。
　　（1）读题、审题（注意已知量的内容）；
　　（2）根据题意画出电路图；
　　（3）在图上标明已知量的符号、数值和未知量的符号；
　　（4）选用物理公式进行计算（书写格式要完 整，规范）。

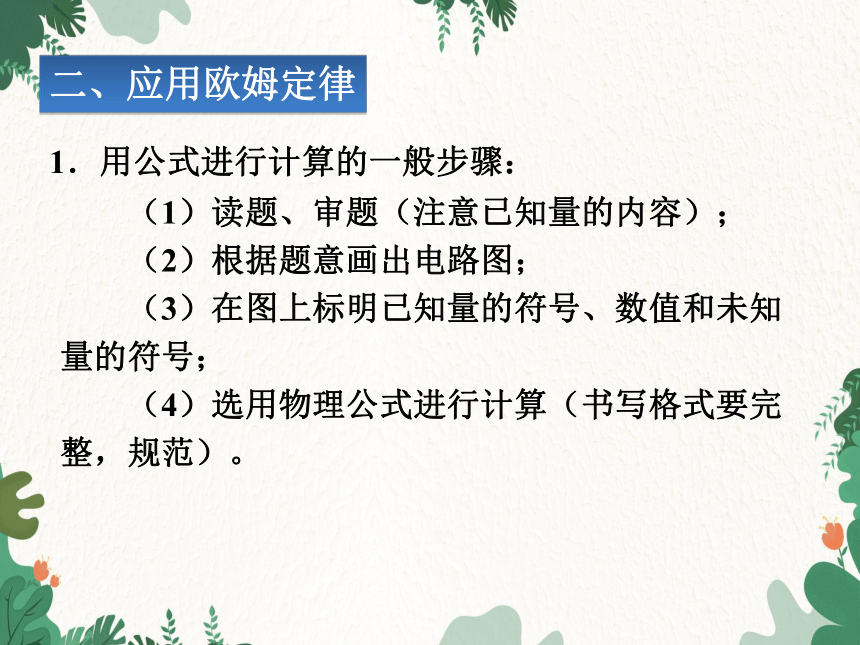

1．用公式进行计算的一般步骤：
二、应用欧姆定律
2、欧姆定律公式的变形
I
=
___
R
U
U=IR
主要用于已知电压和电流求电阻.
__
R
=
I
U
主要用于已知电流和电阻求电压.
拓展：能否说电压与电流成正比呢？
拓展：能否说电阻与电压成正比，与电流成反比呢？
例1：试电笔内的大电阻的阻值为880 kΩ，氖管和人体的电阻都比这个值小得多，可以不计。问使用时流过人体的电流是多少？
（2）标出已知量和要求的量
解题步骤：
（1）画简易电路图
（3）求解I
R=880KΩ＝880000Ω
I=
U=220V
已知: U=220V R=880KΩ=880000Ω
求： I =
解:
答：流过人体的电流是0.25×10-3 A
1
2
3
4
5
6
　　例2 在如图所示的电路中，调节滑动变阻器 R'，使灯泡正常发光，用电流表测得通过它的电流
值是0.6 A。已知该灯泡正常发光时的电阻是20 Ω，求灯泡两端的电压。
解：
UL=ILRL
=0.6 A×20 Ω =12 V
RL=20 Ω
I=0.6 A
IL=I=0.6 A
A
R'
L
U= I R
根据
，导出公式　　　 。
I =
U
R
　　例3 某同学用一只电流表和灯泡串联，测得它正常发光时的电流是0.18 A，再用电压表测得灯泡两端的电压是220 V，试计算灯丝正常发光时的电阻值。
解：
R=　　=　　 　= 1 222 Ω
U
I
220 V
0.18 A
根据
，导出公式　　　。
I =
U
R
R=
U
I
　　例4 加在某一电阻器两端的电压为5 V时，通过它的电流是0.5 A，则该电阻器的电阻应是多大？如果两端的电压增加到20 V，此时这个电阻器的电阻值是多大？通过它的电流是多大？
U2=20 V
R=？
I2=？
I1=0.5 A
R
U1=5 V
解：
I2=　　=　　　= 2 A
U2
R
20 V
10 Ω
R=　　=　　 　= 10 Ω
U
I
5 V
0.5 A
提示：因为电阻是导体本身的一种性质，因此电阻的大小与电压、电流的大小均无关系，所以“电阻与电压成正比，与电流成反比”这种说法是错误的。
例5：电阻R1和R2的电流随其两端电压变化的I-U图线如下图所示，则依图可以判定（ ）
R1>R2
R1R1=R2
无法比较
0
U
R1
R2
I
B
　　1．关于电流跟电压和电阻的关系，下列说法正确的是（ ）
　A．导体的电阻越大，通过导体的电流越小
　B．导体的电阻越大，通过导体的电流越大
　C．导体两端的电压越大，导体的电阻越大，通过导体的电流也越大
　D．在导体两端的电压一定的情况下，导体的电阻越小，通过导体的电流越大
D
练一练
　　2．一条镍铬合金线的两端加上4 V电压时，通过的电流是0.2 A，则它的电阻是 Ω。若合金线的两端电压增至16 V时，它的电阻是 Ω，这时若要用电流表测量它的电流，应选用量程为
A的电流表。
20
20
0~3
　　3．关于欧姆定律，下列叙述中正确的是
　　　　　　　　　　　　　　　　（ ）
　　A．在相同电压下，导体的电流和电阻成反比
　　B．对同一个导体，导体中的电流和电压成正比
　　C．因为电阻是导体本身的性质，所以电流只与导体两端的电压成正比
　　D．导体中的电流与导体两端的电压有关，也与导体的电阻有关
A B D
