新人教版九年级物理第十五章第五节串、并联电路中的电流规律(最新)

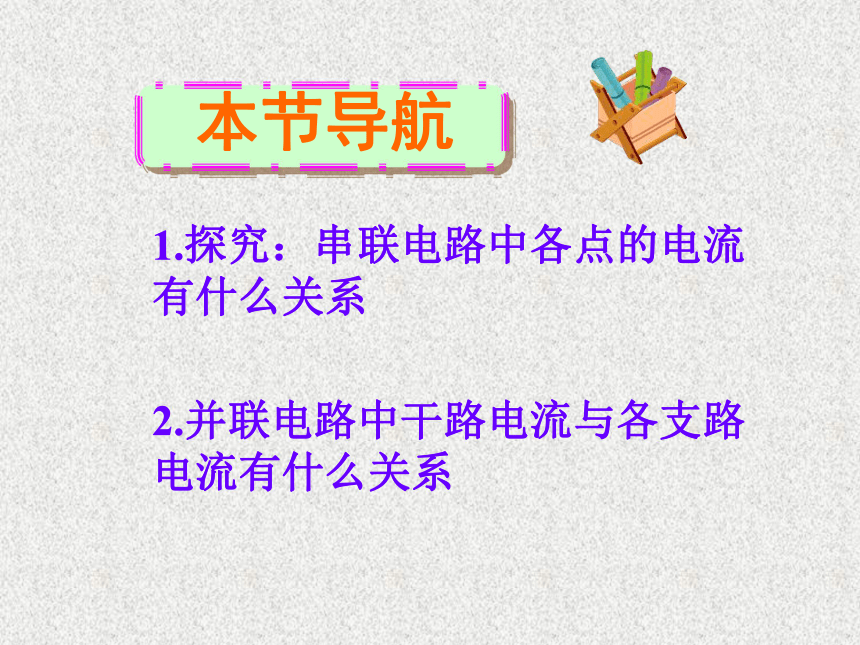

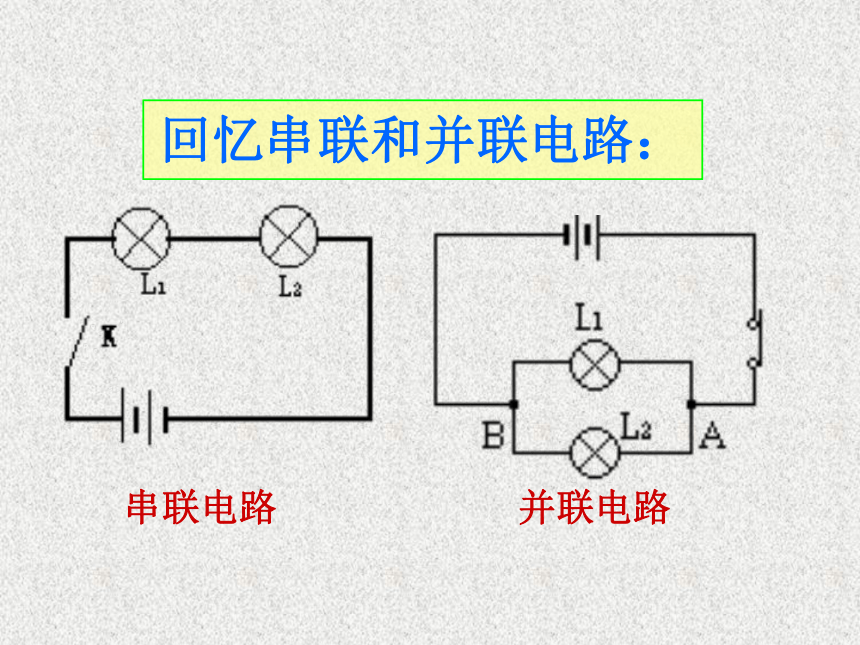

课件32张PPT。第十五章　电流和电路第五节 串、并联电路中电流的规律小河中学 理化生教研组回忆串联和并联电路：串联电路并联电路1.探究：串联电路中各点的电流有什么关系

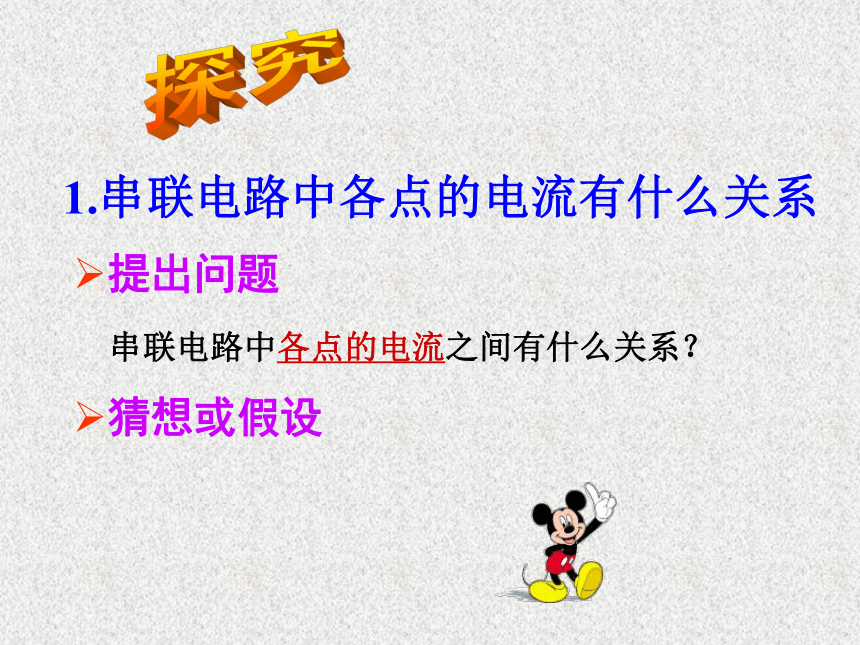

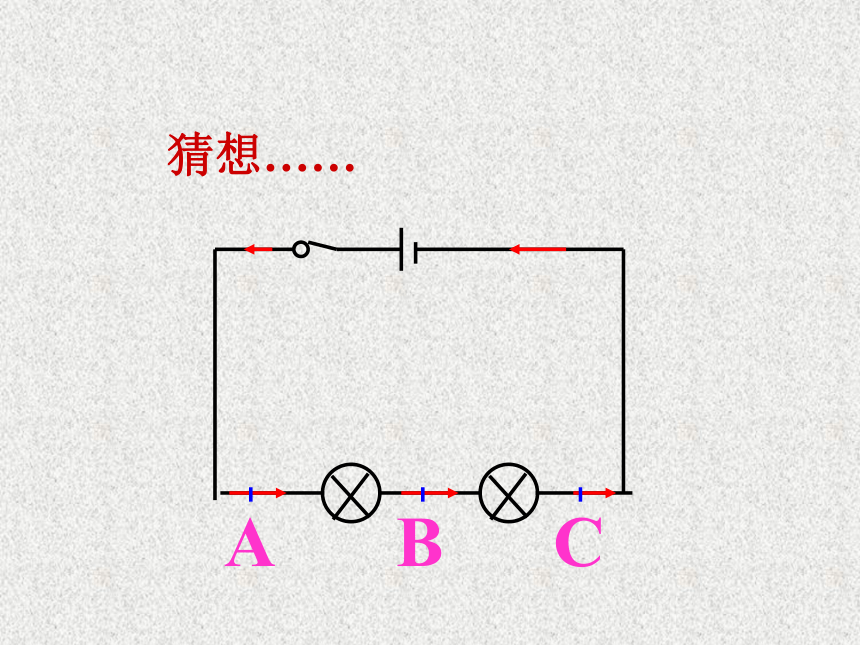

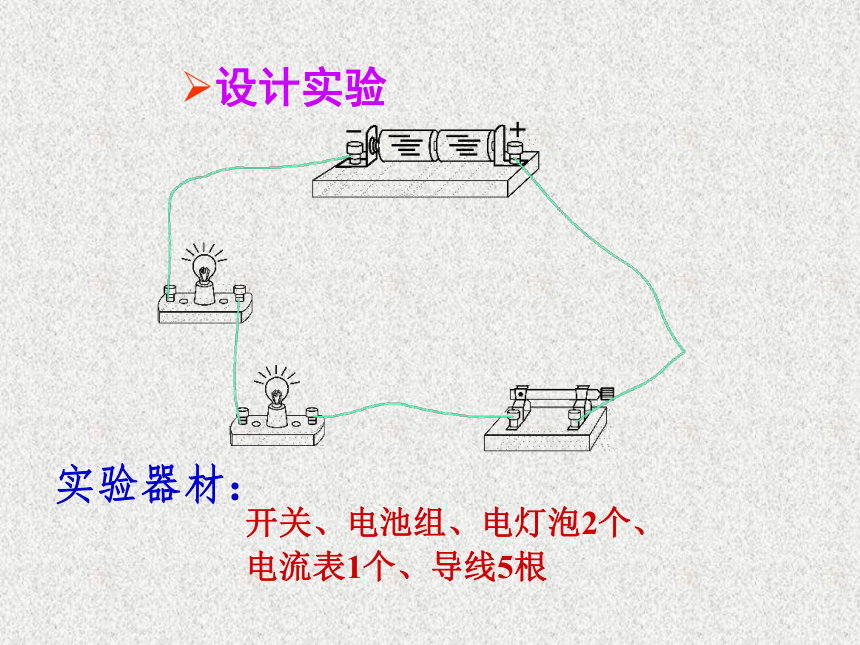

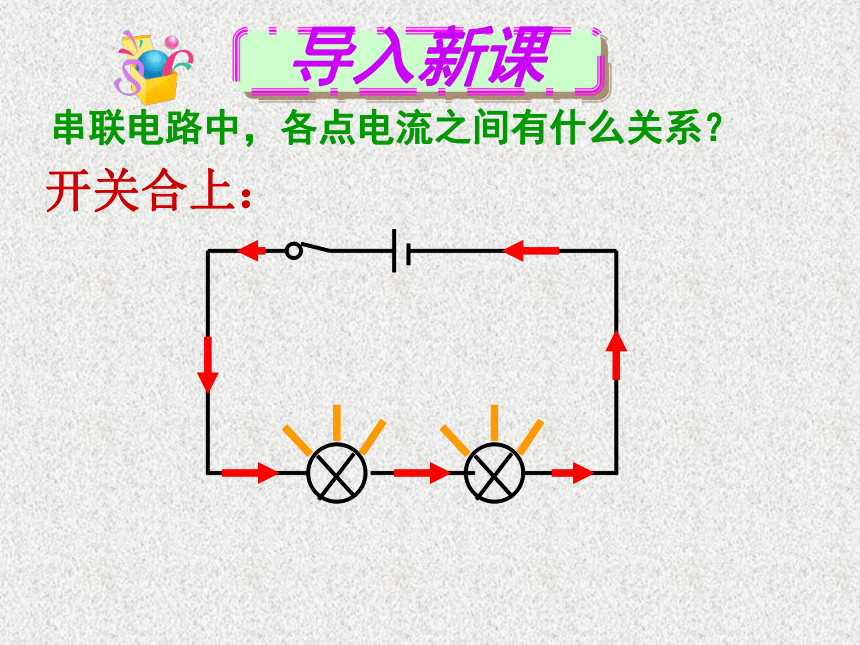

2.并联电路中干路电流与各支路电流有什么关系开关合上： 串联电路中，各点电流之间有什么关系？猜想……1.串联电路中各点的电流有什么关系提出问题串联电路中各点的电流之间有什么关系？猜想或假设设计实验实验器材：开关、电池组、电灯泡2个、

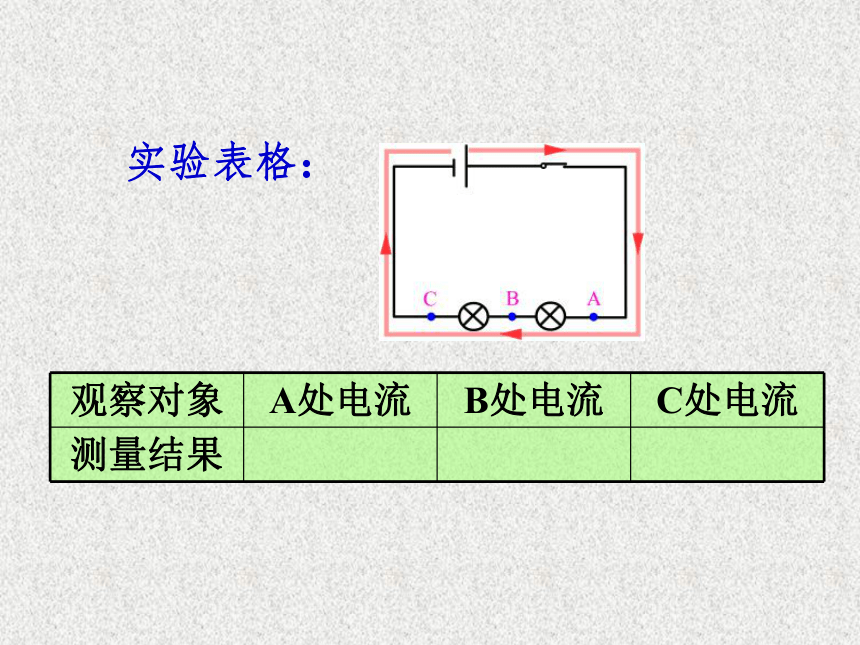

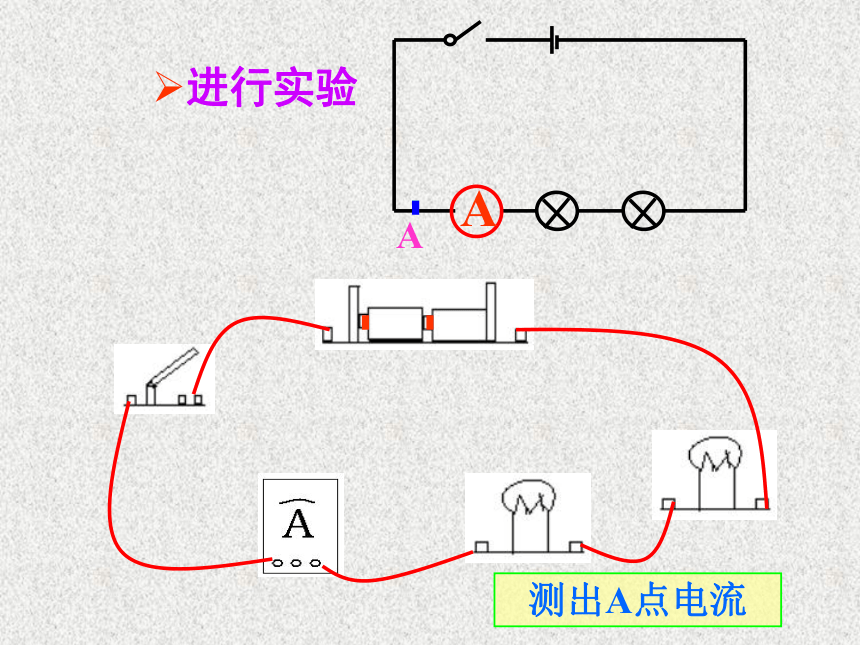

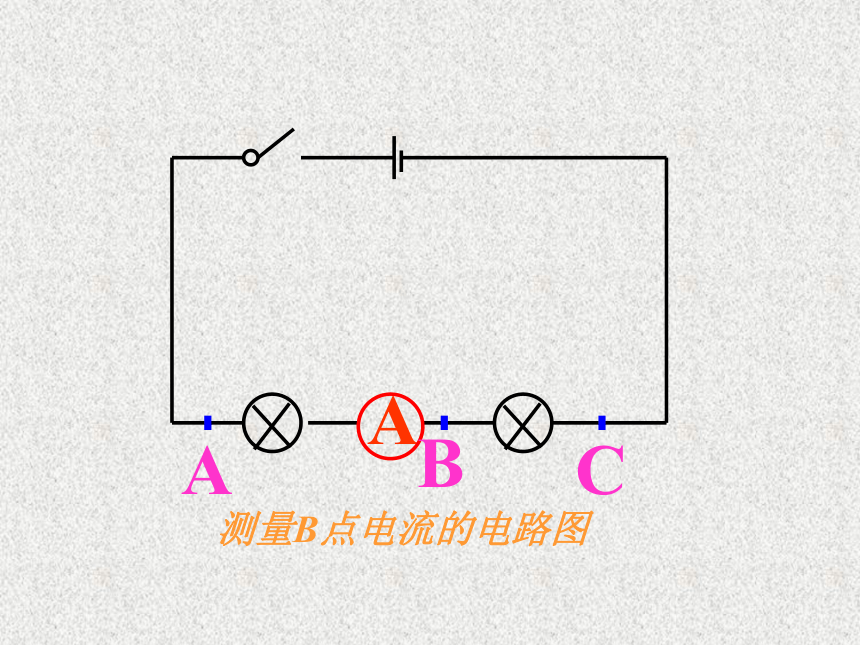

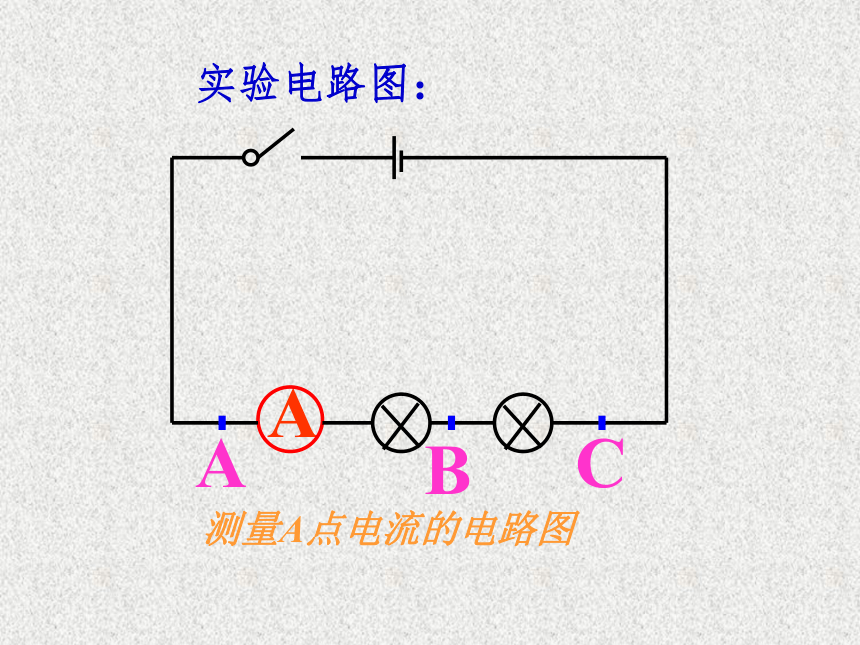

电流表1个、导线5根实验表格：测量A点电流的电路图实验电路图：测量B点电流的电路图B测量C点电流的电路图C测出A点电流进行实验测出B点电流测出C点电流记录数据分析和论证测量结果说明什么？得出什么结论？1.21.21.21.31.31.31.11.11.1得出结论 Ia = Ib = Ic
串联电路中电流处处相等2.并联电路中干路电流与各支路电流有什么关系提出问题并联电路中干路电流与各支路电流有什么关系？猜想或假设设计实验实验器材： 开关、电池组、电灯泡2个、电流表1个、导线5根实验表格：测出A点电流进行实验测出B点电流测出C点电流记录数据分析和论证测量结果说明什么？得出什么结论？1.21.32.51.31.12.41.21.22.4得出结论 Ic =Ia + Ib
并联电路干路中的电流等于
各支路电流之和S+-abcIIa Ib Ic I= Ia = Ib = Ic
串联电路中
电流处处相等+- Ia + Ib = Ic
并联电路干路中的电流
等于各支路电流之和Ia Ib Ic L1L1L2L2A2A11.2A0.5A1. L1中的电流是多少？0.7A 2.根据电路图连接实物图。 3.根据实物图画出电路图。A1A2S1L1作业：教材P51： 1、2题
