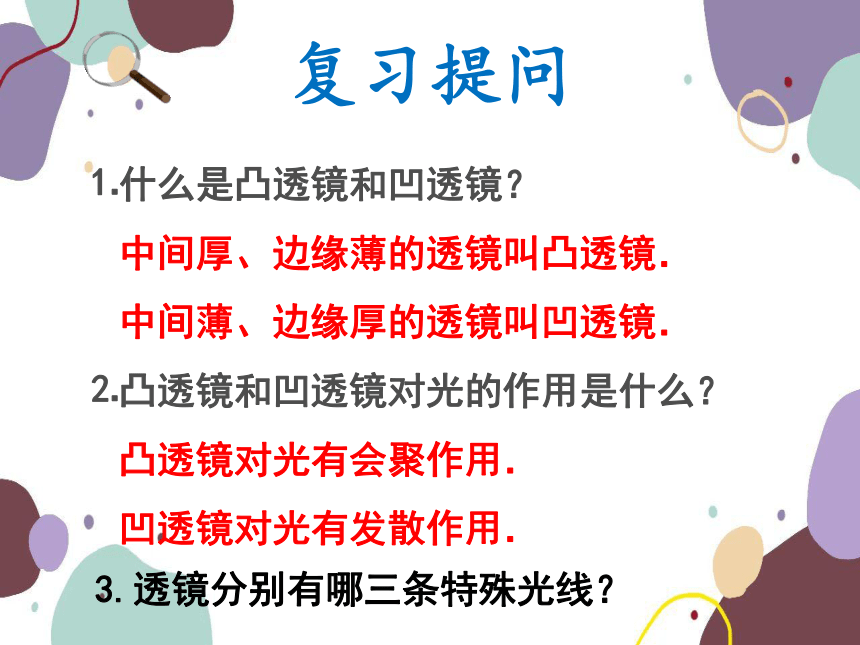

⒈什么是凸透镜和凹透镜？
　中间厚、边缘薄的透镜叫凸透镜．
　中间薄、边缘厚的透镜叫凹透镜．
⒉凸透镜和凹透镜对光的作用是什么？
　凸透镜对光有会聚作用．
　凹透镜对光有发散作用．
复习提问

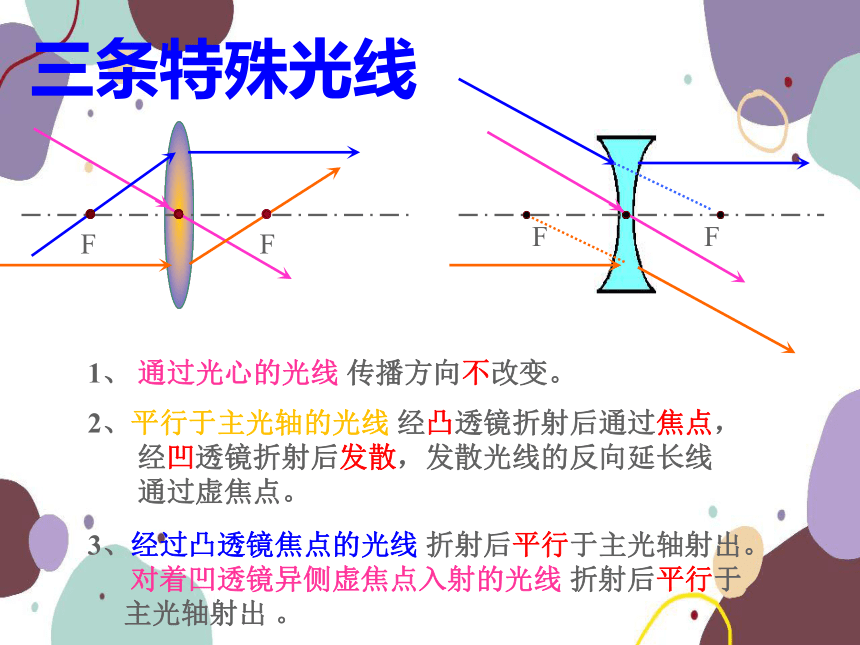

3.透镜分别有哪三条特殊光线？
F
F
F
F
1、 通过光心的光线 传播方向不改变。
2、平行于主光轴的光线 经凸透镜折射后通过焦点，
经凹透镜折射后发散，发散光线的反向延长线
通过虚焦点。
3、经过凸透镜焦点的光线 折射后平行于主光轴射出。
对着凹透镜异侧虚焦点入射的光线 折射后平行于
主光轴射出 。
三条特殊光线

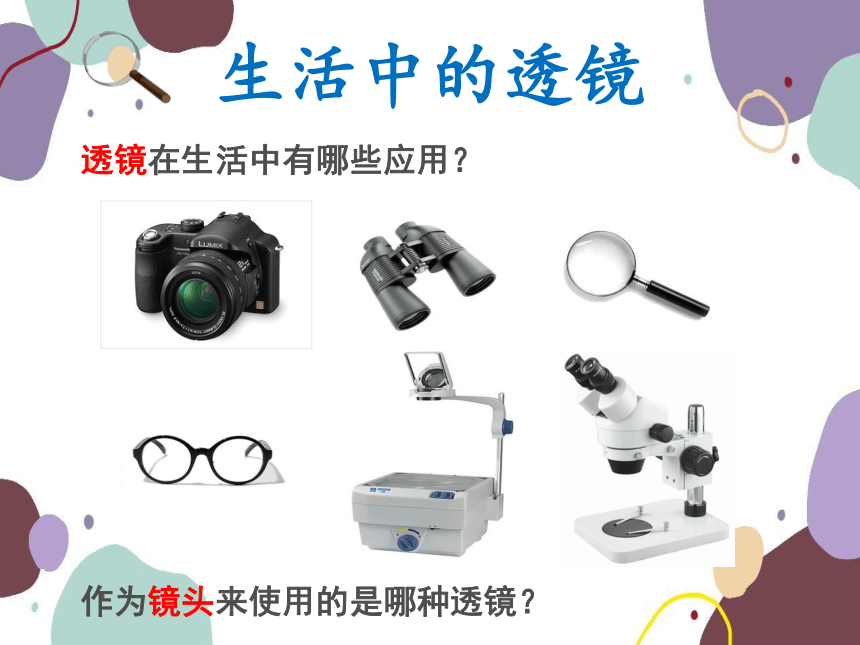

透镜在生活中有哪些应用？
作为镜头来使用的是哪种透镜？
生活中的透镜

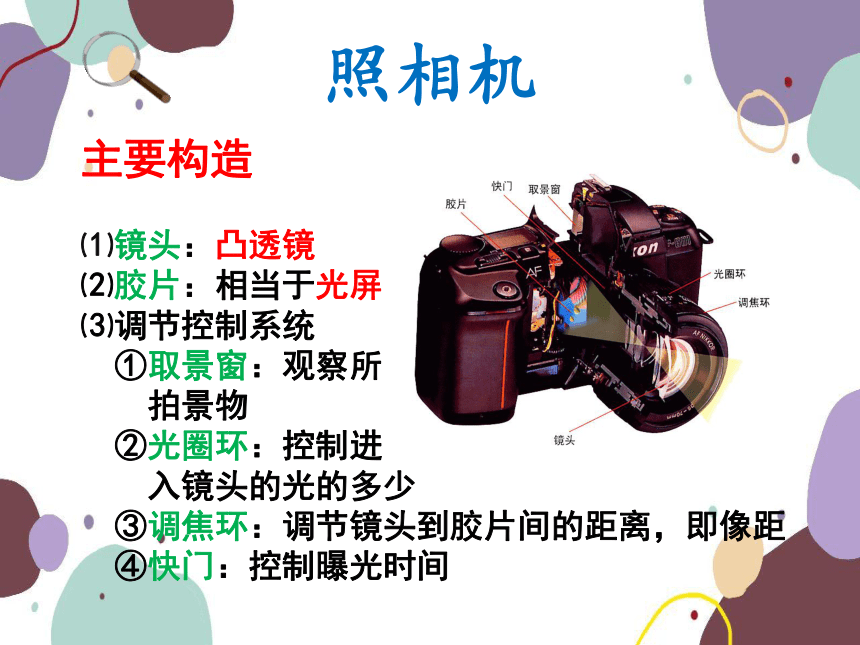

主要构造
⑴镜头：凸透镜
⑵胶片：相当于光屏
⑶调节控制系统
　①取景窗：观察所
　　拍景物
　②光圈环：控制进
　　入镜头的光的多少
　③调焦环：调节镜头到胶片间的距离，即像距
　④快门：控制曝光时间

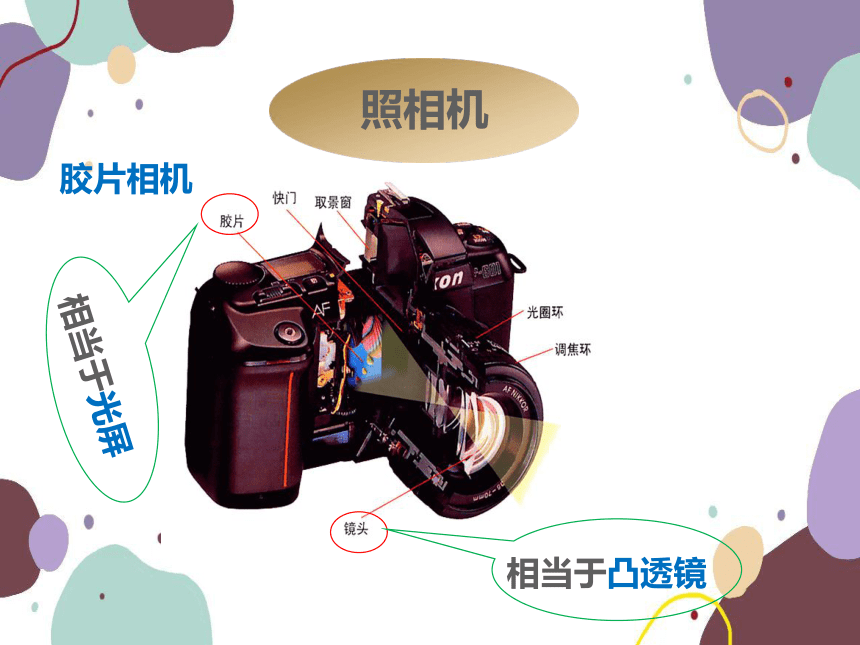

照相机
照相机
相当于凸透镜
相当于光屏
胶片相机

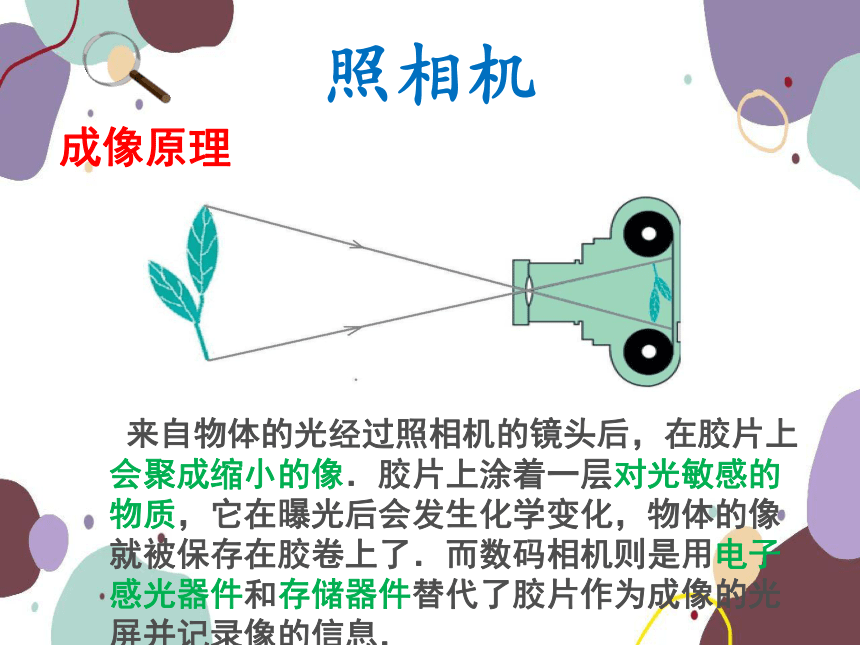

成像原理
　　来自物体的光经过照相机的镜头后，在胶片上会聚成缩小的像．胶片上涂着一层对光敏感的物质，它在曝光后会发生化学变化，物体的像就被保存在胶卷上了．而数码相机则是用电子感光器件和存储器件替代了胶片作为成像的光屏并记录像的信息．
照相机

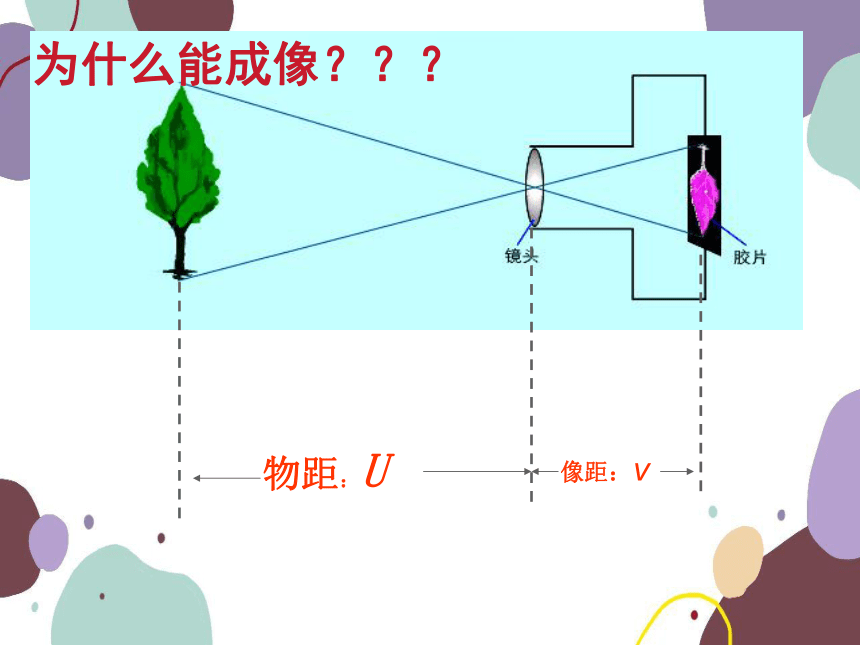

照相机的工作原理图
物距：U
像距：v
为什么能成像？？？
自制照相机
实验器材：硬纸板、凸透镜、半透明薄膜

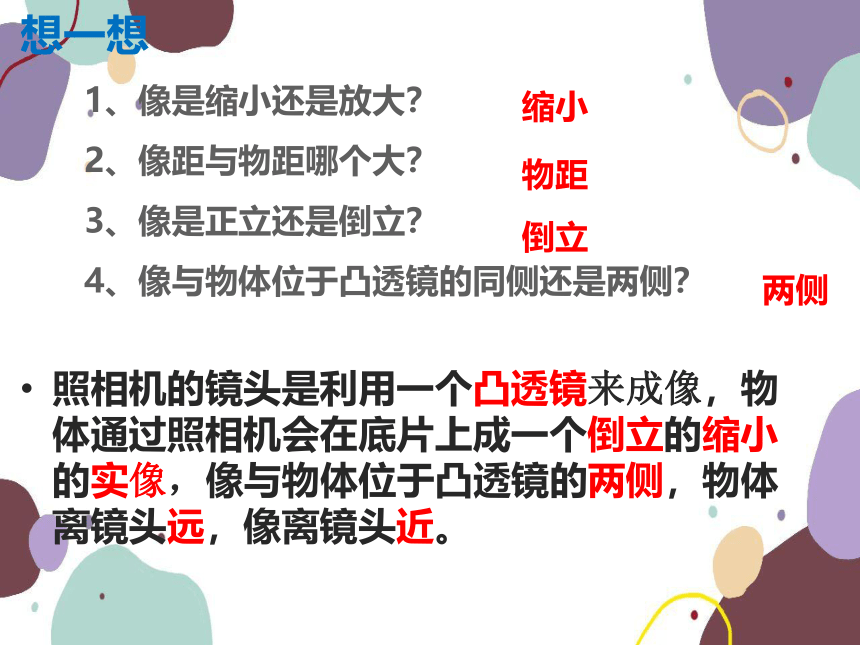

想一想
1、像是缩小还是放大？
2、像距与物距哪个大？
3、像是正立还是倒立？
4、像与物体位于凸透镜的同侧还是两侧？
缩小
物距
倒立
两侧
照相机的镜头是利用一个凸透镜来成像，物体通过照相机会在底片上成一个倒立的缩小的实像，像与物体位于凸透镜的两侧，物体离镜头远，像离镜头近。

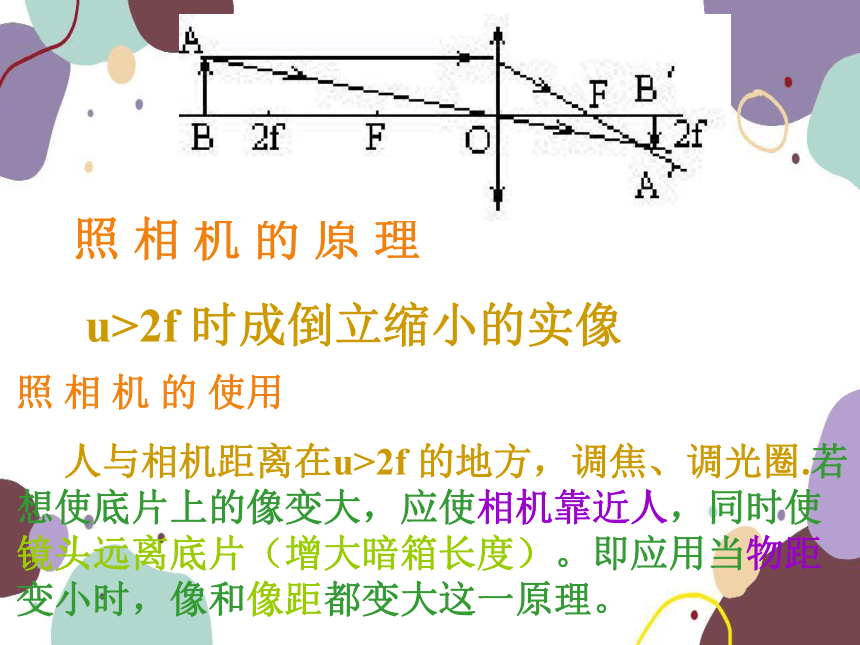

照 相 机 的 原 理
u>2f 时成倒立缩小的实像
照 相 机 的 使用
人与相机距离在u>2f 的地方，调焦、调光圈.若想使底片上的像变大，应使相机靠近人，同时使镜头远离底片（增大暗箱长度）。即应用当物距变小时，像和像距都变大这一原理。
　　第一张照片变成了第二张照片，拍照的人是怎样做到的？
　　若想使底片上的像变大，应使相机靠近物体，同时使镜头远离底片（调节调焦环，增大暗箱长度）．
照相机
拍远景和近景时怎么调节？
远
近
拍远景：增大物距、减小像距、像变小
拍近景：减小物距、增大像距、像变大
主要构造
⑴镜头：凸透镜
⑵透明胶片：投影片
⑶螺纹透镜：聚光
⑷平光镜：改变光的方向
⑸光源：灯泡
⑹光屏：承接像
投影仪
F
F
投影仪的原理
实
A
B
A’
B’
投影仪所成的像是____（倒立、正立）____（放大、缩小）的____（虚、实）像。
倒立
放大
凸透镜和平面镜的作用各是什么？
凸透镜能够成倒
立、放大的实像；平
面镜能将这个实像反
射到光屏上．
幻灯机的工作原理
幻 灯 机 的 原 理
f幻 灯 机 的 使用
灯片离凸透镜距离在f成像特点
投影仪利用凸透镜成像，物体通过投影仪会在屏幕上成一个倒立的放大的实像，像与物体位于凸透镜的两侧，物离镜头近，像离镜头远。
投影仪
１．平面镜在这里有什么作用？
A
B
A‘
B‘
投影仪的使用
改变光的传播路径,使投影片的像出现在投影机前方的屏幕上
投影片要倒放
２．我们在屏幕上要看到正立的像投影片应该怎么放
3、把这张影片放在投影仪的在舞
台上，像是怎样的形状。
主要构造
　　放大镜就是
一个凸透镜．
放大镜
生活中的放大镜
放大镜
成像原理
　　把放大镜放在物体跟眼睛之间，适当调整距离，来自物体的光经凸透镜后进入眼睛，沿光线的反向延长线看到一个放大的像．
放大镜
O
F
F
成像特点
⒈放大镜成正立、放大的虚像．
⒉像与物体位于凸透镜的同侧．
放大镜
O
F
F
放 大 镜 的 原 理
u物体离凸透镜越近，所成的虚像越小；
物体离凸透镜越远，所成的虚像越大。
放大镜成像的特点
1、放大镜实际是什么？放大镜成像时像是缩小还是放大？像是正立还是倒立？是实像还是虚像？
2、像与物体位于凸透镜的同侧还是两侧？
放大镜也是一个凸透镜，物体通过放大镜会看到一个正立的放大的虚像，像与物体位于凸透镜的同侧。
放大镜的放大效果
　　由实际光线会聚而成的能呈现在光屏上的像是实像．
实像和虚像
　　由反射光线或折射光线的反向延长线相交而形成的不能呈现在光屏上的像是虚像．
　　人眼逆着出射光线可以看到虚像．
实像和虚像
　　照相机、投影仪、放大镜、平面镜这些光学仪器，它们所成的像是虚象还是实像呢？
实像和虚像
实像和虚像
实像：是实际光线会聚而形成的,能呈现在光屏上.　例如：
虚像：是反射光线或折射光线的反向延长线相交而形成的,不能呈现在光屏上. 例如:
平面镜成像
放大镜的像
A
B
A’
B’
A
B
A‘
B‘
小孔成像．
照相机的像
投影仪的像
“眼睛受骗”
总结:
照相机成倒立、缩小的实像。像与物在透镜的两侧。
投影仪成倒立、放大的实像。像与物在透镜的两侧。
放大镜成正立、放大的虚像。像与物在透镜的同侧。
A
B
A‘
B‘
照相机
幻灯机
放大镜
像的特点：倒立、放大、实像； 物距＜ 像距
像的特点：倒立、缩小、实像； 物距 ＞像距
像的特点：正立、放大、虚像；物像同侧
小结：
⒈下列不属于透镜在日常生活中应用的是
　（　　）
　A.照相机
　B.放大镜
　C.投影仪
　D.潜望镜
D
课堂检测
⒉如图所示，S′是物体S经过凸透镜所成的
　像，那么，此图表示什么器材的成像示
　意图（　　）
　A.照相机
　B.放大镜
　C.幻灯机
　D.投影仪
B
课堂检测
F
F
⒊照相机的镜头相当于一个＿＿＿＿，来自
　物体的光经过镜头后会聚在胶卷上，形成
　一个＿＿＿（填“放大”或“缩小”）的
　像．实际拍摄时，为使远近物体都能成清
　晰的像，应调节照相机的＿＿＿到胶片的
　距离．
凸透镜
课堂检测
缩小
镜头
⒋清晨，小草叶片上的露珠下面的叶脉看起
　来比较大，这是露珠产生了＿＿＿镜的功
　能，形成了放大的＿＿像，这是由于光的
　＿＿射现象的结果．
放大
课堂检测
虚
折
课堂检测
⒌如图甲所示的是某一物体的形状，如图乙所示的
　是供选择的物体像的形状．以下填空时，只考虑
　像的形状，不考虑像的大小．
　⑴照相机的底片上，该物体的像为＿＿；
　⑵在平面镜中看到的该物体的像为＿＿；
　⑶把投影仪的反射平面镜卸掉，让物体的像成在
　　天花板上，这时看到该物体的像为＿＿；
　⑷放大镜看物体，看到的该物体的像为＿＿．
D
　　　　　A　　　　B　　　　C　　　　D
甲　　　　　　　　　　　乙
A
D
C
⒍如图所示，投影仪是教学中常用的设备，下面
　关于投影仪的叙述不正确的是（　　）
　A.物体在屏幕上所成的像是一个放大的虚像
　B.屏幕表面粗糙，有利于光发生漫反射
　C.平面镜的作用是改
　　变光的传播方向
　D.若使屏幕上的像变
　　大，应使镜头靠近
　　投影片的同时投影
　　机适当远离屏幕
A
课堂检测
⒎我市某校组织学生到长沙世界之窗春游，小
　明同学用照相机为另一同学拍全身照时，不
　小心让一滴泥水溅在了照相机镜头的上半部
　分，则他所拍出的照片（　　）
　A.不能看到人的头部
　B.不能看到人的脚部
　C.不能看到所拍同学的全身像
　D.可以看到所拍同学的全身像，但像会变暗
　　一些
D
课堂检测
