1.4 地球的圈层结构
2020年7月23日，中国首个火星探测器“天问一号”发射成功。
2020年7月31日，北斗三号全球卫星导航系统正式开通。
2012年6月27日，蛟龙号载人潜水器，最大下潜深度达到7062米。
地球的内部圈层结构
思考：人类如何获得地球内部的信息呢？
科拉超深钻孔
火山喷发
电磁波
地震波
认识地震波
认识地震波
地震波
质点的振动方向与波的传播方向垂直
速度较慢
只能通过固体传播
质点的振动方向与波的传播方向一致
速度较快
可以通过固体、液体和气体传播
横波(S)
纵波(P)
相同点：传播速度都会随着通过物质的性质而变化。
横波
纵波

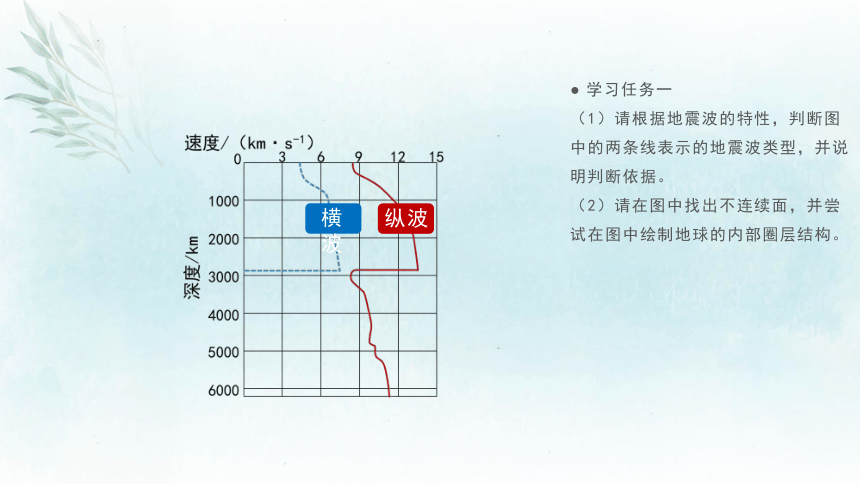

学习任务一
（1）请根据地震波的特性，判断图中的两条线表示的地震波类型，并说明判断依据。

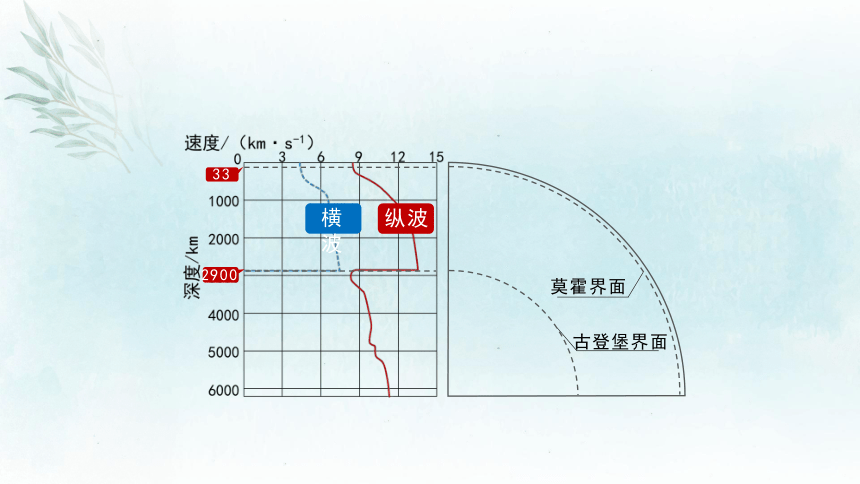

（2）请在图中找出不连续面，并尝试在图中绘制地球的内部圈层结构。
33
2900
古登堡界面
莫霍界面
横波
纵波
33
2900
地壳
地幔
地核
古登堡界面
莫霍界面
横波
纵波
（一）地壳
学习任务一
（3）请结合圈层结构示意图，总结地壳厚度的分布规律，并分析我国青藏高原、长江中下游平原及东海的地壳厚度有什么差异？
莫霍界面
33
2900
地壳
地幔
地核
古登堡界面
莫霍界面
上地幔
下地幔
软流层
横波
纵波
（二）地幔
33
2900
地壳
地幔
地核
古登堡界面
莫霍界面
上地幔
下地幔
岩石圈
软流层
横波
纵波
（二）地幔
学习任务一
（4）绘制示意图，尝试理清下列事物之间的位置关系：
莫霍界面、古登堡界面、地壳、地幔、上地幔、下地幔、软流层、岩石圈
（二）地幔
33
2900
地壳
地幔
地核
古登堡界面
莫霍界面
上地幔
下地幔
外核
内核
岩石圈
软流层
横波
纵波
（三）地核
地球的内部圈层结构
地球的外部圈层结构
地球的外部圈层结构
大气圈
大气圈是由气体和悬浮物质组成的复杂系统，主要成分是氮气和氧气。
地球的外部圈层结构
水圈
水圈是地表和近地表的各种形态水体的总称，其主体是海洋，还包括陆地上的河流、湖泊、沼泽、冰川、地下水等。
地球的外部圈层结构
生物圈
生物圈是地球表层生物的总称。多数生物集中分布在大气圈、水圈、岩石圈很薄的接触带中。
地球的外部圈层结构
外部圈层之间是否也像内部圈层那样存在明确的界线呢？
学习任务二
（1）找出照片中主要事物。
（2）将找出的事物按照大气圈、水圈、生物圈和岩石圈进行分类。
（3）思考各事物之间的联系。
地球的外部圈层结构
空气
云
积雪
河流
树木
草
山
大气圈
水圈
生物圈
岩石圈
地球的外部圈层结构
第四节 地球的圈层结构
地球的圈层结构
内部圈层
外部圈层
地壳
地幔
地核
大气圈
水圈
生物圈
全部
上地幔顶部
岩石圈
自然环境
