第十五章电路和电流
第二节 电路和电流

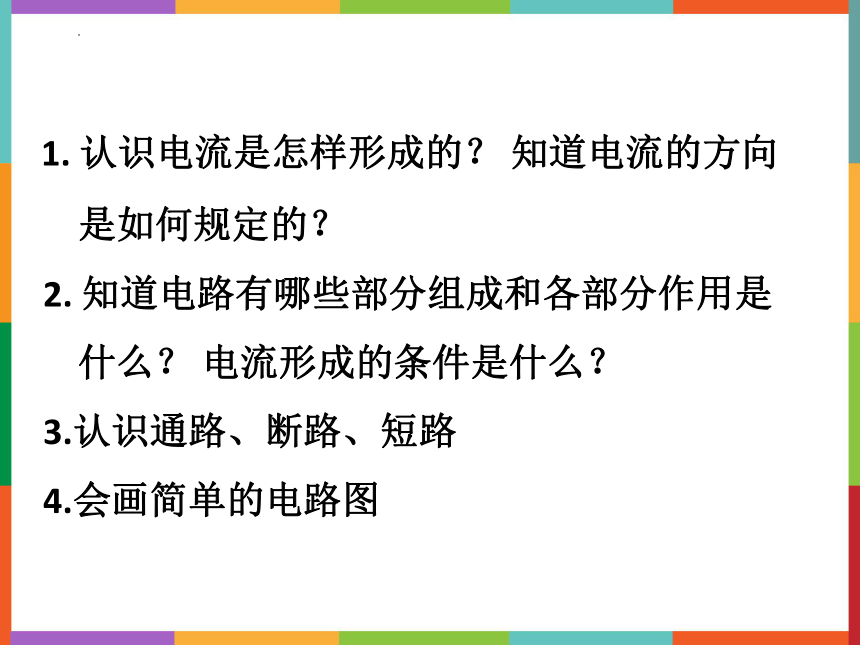

1. 认识电流是怎样形成的？ 知道电流的方向
是如何规定的？
2. 知道电路有哪些部分组成和各部分作用是
什么？ 电流形成的条件是什么？
3.认识通路、断路、短路
4.会画简单的电路图
导体中存在大量的可以自由移动的电荷，如果电荷能不断的流过小灯泡，则小灯泡就能持续发光，怎样才能使电荷不断流过小灯泡呢？
电源
开关
小灯泡

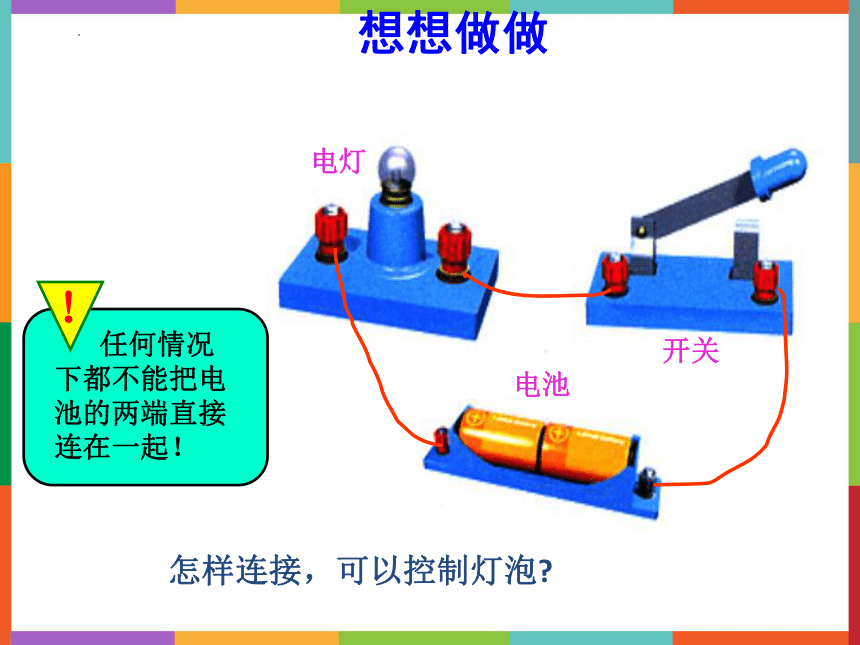

想想做做
开关
电池
电灯
！
任何情况下都不能把电池的两端直接连在一起！
怎样连接，可以控制灯泡
温馨提示
连接电路时，开关一定要处于断开状态。
决不允许不经过小灯泡或电铃用导线将电池的两极连接起来。
实验时若发现异常情况（如导线和电池发热），请先断开开关并及时报告老师！
注意观察你连接的电路有几个电路元件组成，如何连接的？
思考并讨论小灯泡为什么会亮？电铃为什么会响？

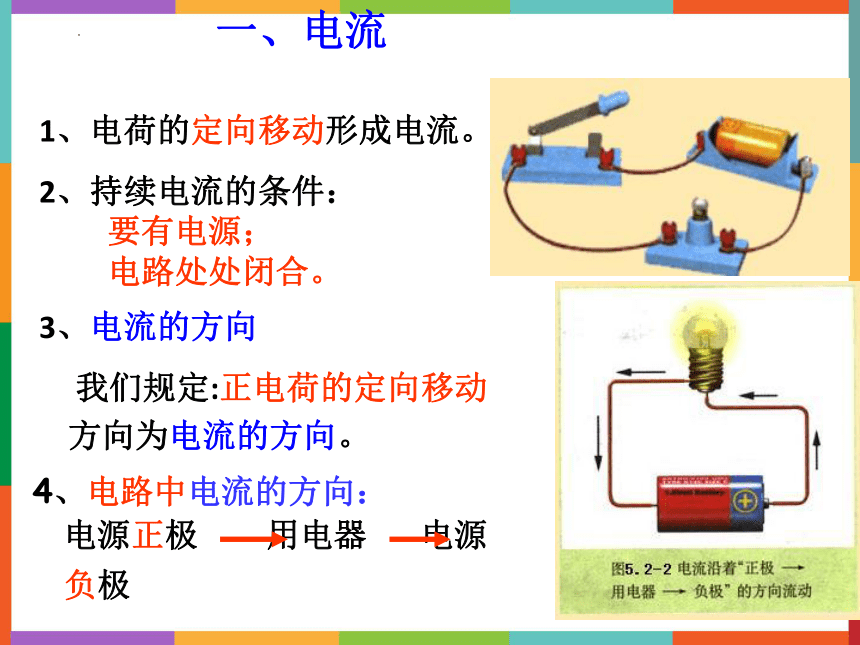

一、电流
1、电荷的定向移动形成电流。
3、电流的方向
我们规定:正电荷的定向移动
方向为电流的方向。

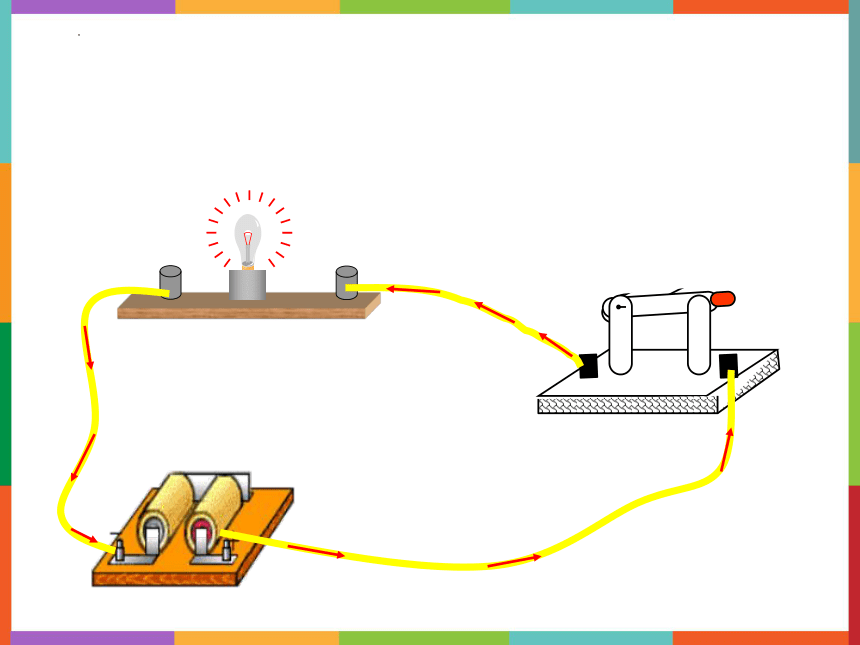

4、电路中电流的方向：
电源正极 用电器 电源
负极
2、持续电流的条件：
要有电源；
电路处处闭合。

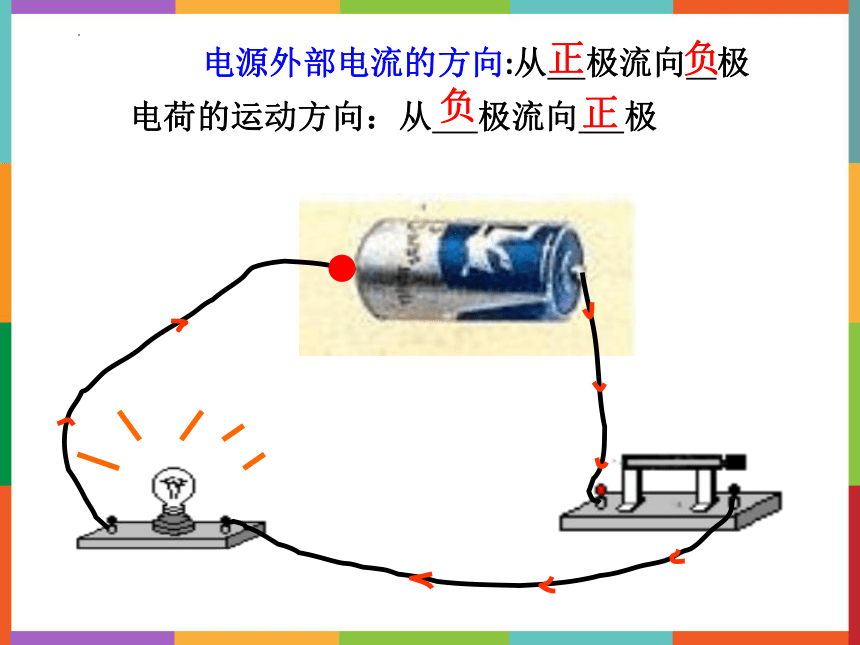

电源外部电流的方向:从 极流向 极
电荷的运动方向：从 极流向 极
正
负
负
正

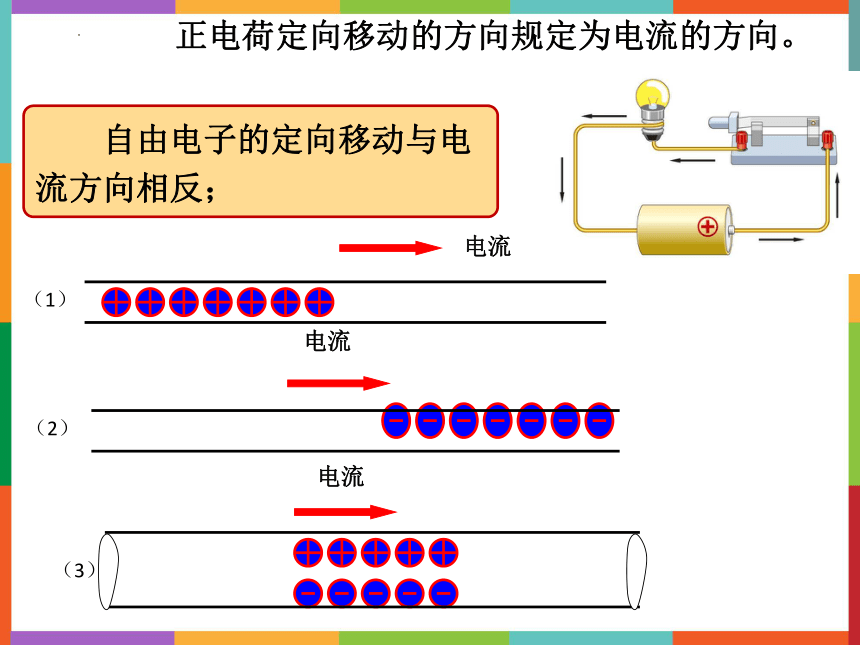

　　自由电子的定向移动与电流方向相反；
正电荷定向移动的方向规定为电流的方向。
（1）
（2）
（3）
电流
电流
电流
金属导线中电荷的组成
没有通电时自由电子的运动情况
通电时自由电子的运动情况
小资料
半导体二极管
二极管
发光二极管也叫LED，具有单向导电的特点。
具有单向导电性。电流只能从他的一段流向另一端，不能反向流动。有一种二极管，电流流过的时候能够发光，叫做发光二极管。
正极
负极
总 结
判断电流方向应明确：
(1)发生定向移动的是什么电荷；
(2)电荷是从哪个位置定向移动到哪个位置；
(3)根据二极管的发光情况判断。
由电源、用电器、导线、开关组成的电流可以流过的路径叫做电路。
电源
导线
用电器
开关
1．电路的组成
二、电路
　　（1）电 源：
　　（2）用电器：
　　（3）导 线：
　　（4）开 关：
提供电能
消耗电能
输送电能
控制电路
　　只有电路闭合时，电路中才有电流。
2．电路元件的作用
1. 用电器在工作过程中，消耗的是电流所携带的能量(电
能)，而不是电流本身，所以电流通过用电器后大小不
变。
2. 电路中有电源不一定有电流，电路中有电流则电路中
一定有电源。
干电池
氧化银电池
蓄电池
硅光电池
锂电池
学生电源
燃料电池
发电机
各种电源
按钮开关
接线开关
单刀开关
空气开关
声控开关
光控开关
感应开关
温控开关
各种开关
电视机
电冰箱
洗衣机
电风扇
台灯
微波炉
电脑
电烤箱
各种用电器
电路图：用规定的元件符号来表示
电路连接情况的图。
+
-
实物图
电路图
画电路图应注意的问题：
(1)电路元件符号用统一规定的符号；
(2)连线时应横平竖直，呈方形；
(3)各元件符号不要画在拐角处；
(4)线路要连接到位，中间不能有断点；
(5)电路图中各元件符号的位置必须和实物电路的位置一致。
(6)元件做好标注，如S、L等。
(7)同一电路中涉及多个相同元件，可加下标进行区别，如L1、L2等。
元件符号
　　元件位置安排要适当，分布要均匀
实物连线图
电路图
元件不要画在拐角处。
　　整个电路图最好呈长方形，有棱有角，导线要横平竖直。
电路图是否正确的判断
（1）检查电路是否缺少组成完整电路的四类元件
（2）检查电路元件的符号是否正确
（3）检查开关闭合前后电路是否会出现短路
（4）检查开关是否能够控制电路或者用电器
总 结
画电路图的方法：
(1)先替换后整理法——适用于简单电路。
(2)电流路径法：读出电流的路径，再将电流的路径表
示出来——适用于复杂电路。
总 结
连接实物电路的技巧：
(1)按顺序接线，可以从电源正极开始依次接线，也可
以从电源负极开始依次接线。
(2)导线必须接在电路元件的接线柱上，导线不得交叉，
不得出现“T”字形接线。
(3)只有当电流从元件的一个接线柱流入，从另一个接
线柱流出时，元件才能正常工作。
　　请画出以下电路的电路图。
M
练一练
1．通路：
　　处处连通，用电器能够工作的电路。
四、电路的状态
2．断路：
　　某处被断开，没有电流通过的电路。
3、短路：
　　直接用导线将电源正负极相连的电路。
　　电源短路时会损坏电源，甚至引起火灾！
用电器被短路：导线接在用电器两端，电流不经过该用电器而经过导线流到其他用电器。，会造成该用电器不能工作。
想一想：
通路、开路和短路的区别在哪里？
通路：是正常电路，处处相通，且用电器工作；
开路：是不正常电路，某处断开，且用电器不工作
短路：不正常电路，导线直接连在电源两极，且用电器不工作，能烧毁电器，引起火灾
想一想：
造成开路故障的原因是哪些？
　电源两极直接被导线连接、某用电器两端直接被导线连接
造成短路故障的原因是哪些？
　连接的导线断裂、开关未闭合、用电器内部损坏、接头处松脱（接触不良）
电流
电路图
短路
电路
通路
断路
方向
含义
　　1．请分析如下电路图，指出连错的导线，并改正。
练一练
2、下面正确的电路图是（ ）。
D
B
A
C
C
3、画出下面实物图的电路图。
4.下列几组材料中都属于导体的是：（ ）
A、铅笔芯、人体、纯水 B、金属、橡胶、汽油
C、盐水、银、碳棒 D、陶瓷、塑料、大地
5.下列说法中正确的是：（ ）
A、用导线把开关、电灯等用电器连接起来
就组成了一个完整的电路
B、干电池、蓄电池、发电机、电动机都是电源
C、电源是使电路中有持续电流的装置
D、用手电筒照明时，电流方向是干电池的负极
经过灯泡流到正极
C
C
