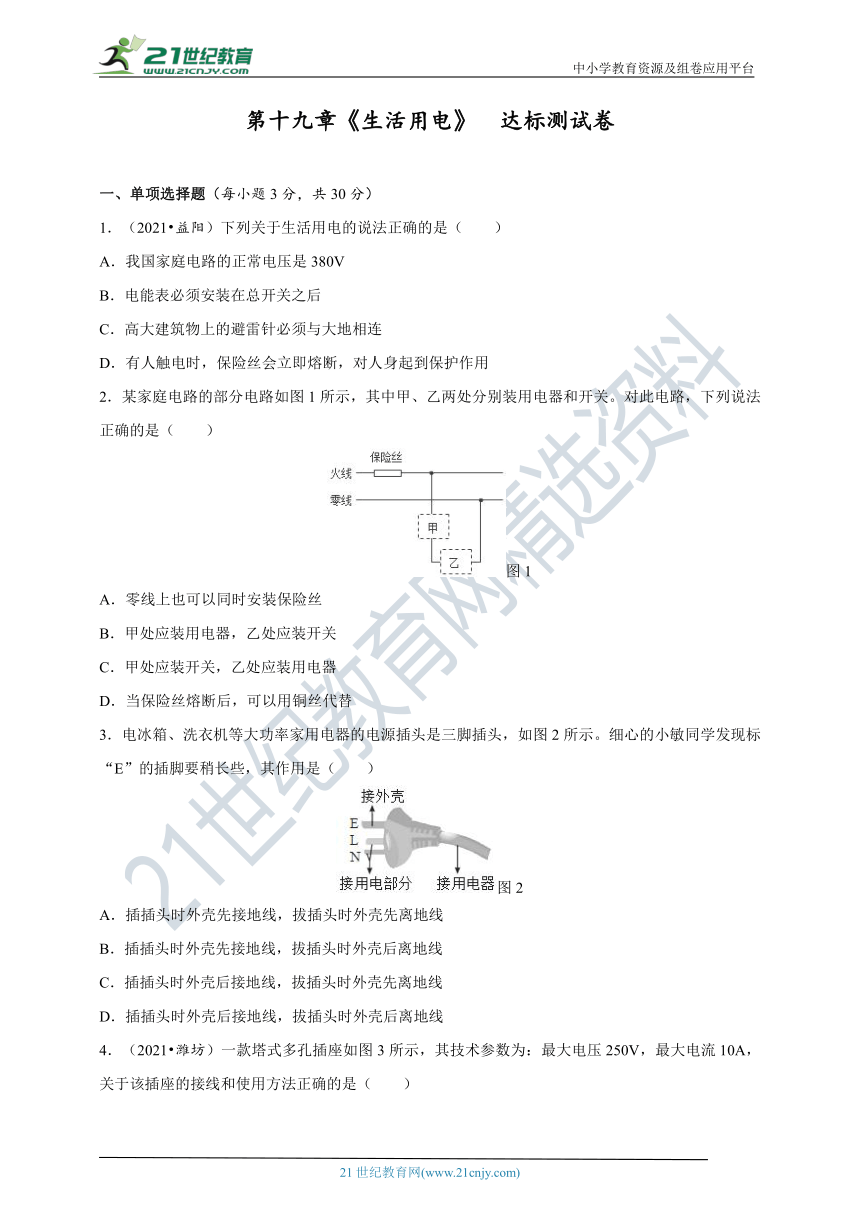

第十九章《生活用电》 达标测试卷
一、单项选择题（每小题3分，共30分）
1．（2021 益阳）下列关于生活用电的说法正确的是（　　）
A．我国家庭电路的正常电压是380V
B．电能表必须安装在总开关之后
C．高大建筑物上的避雷针必须与大地相连
D．有人触电时，保险丝会立即熔断，对人身起到保护作用
2．某家庭电路的部分电路如图1所示，其中甲、乙两处分别装用电器和开关。对此电路，下列说法正确的是（　　）
图1
A．零线上也可以同时安装保险丝
B．甲处应装用电器，乙处应装开关
C．甲处应装开关，乙处应装用电器
D．当保险丝熔断后，可以用铜丝代替
3．电冰箱、洗衣机等大功率家用电器的电源插头是三脚插头，如图2所示。细心的小敏同学发现标“E”的插脚要稍长些，其作用是（　　）
图2
A．插插头时外壳先接地线，拔插头时外壳先离地线
B．插插头时外壳先接地线，拔插头时外壳后离地线
C．插插头时外壳后接地线，拔插头时外壳先离地线
D．插插头时外壳后接地线，拔插头时外壳后离地线

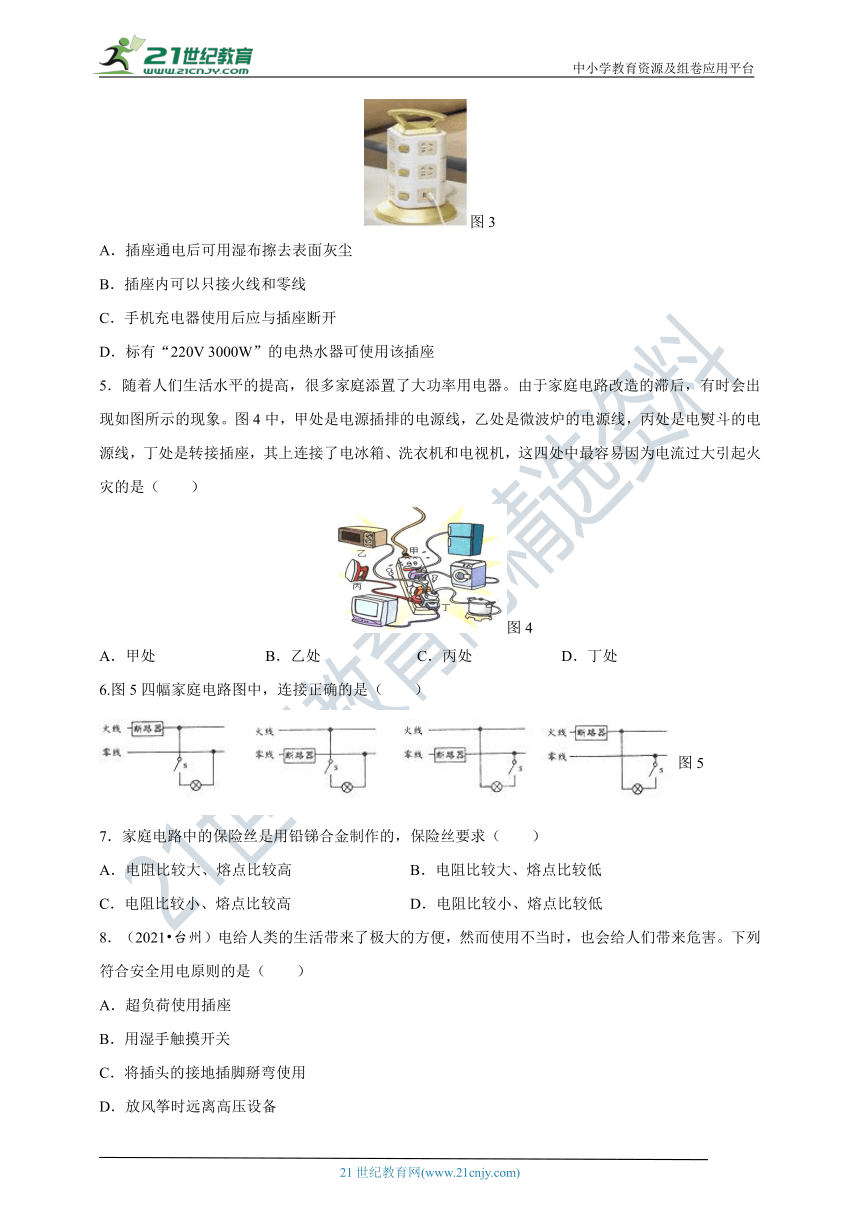

4．（2021 潍坊）一款塔式多孔插座如图3所示，其技术参数为：最大电压250V，最大电流10A，关于该插座的接线和使用方法正确的是（　　）
图3
A．插座通电后可用湿布擦去表面灰尘
B．插座内可以只接火线和零线
C．手机充电器使用后应与插座断开
D．标有“220V 3000W”的电热水器可使用该插座
5．随着人们生活水平的提高，很多家庭添置了大功率用电器。由于家庭电路改造的滞后，有时会出现如图所示的现象。图4中，甲处是电源插排的电源线，乙处是微波炉的电源线，丙处是电熨斗的电源线，丁处是转接插座，其上连接了电冰箱、洗衣机和电视机，这四处中最容易因为电流过大引起火灾的是（　　）
图4
A．甲处 B．乙处 C．丙处 D．丁处
6.图5四幅家庭电路图中，连接正确的是（ ）
图5
7．家庭电路中的保险丝是用铅锑合金制作的，保险丝要求（　　）
A．电阻比较大、熔点比较高 B．电阻比较大、熔点比较低
C．电阻比较小、熔点比较高 D．电阻比较小、熔点比较低
8．（2021 台州）电给人类的生活带来了极大的方便，然而使用不当时，也会给人们带来危害。下列符合安全用电原则的是（　　）
A．超负荷使用插座
B．用湿手触摸开关
C．将插头的接地插脚掰弯使用
D．放风筝时远离高压设备

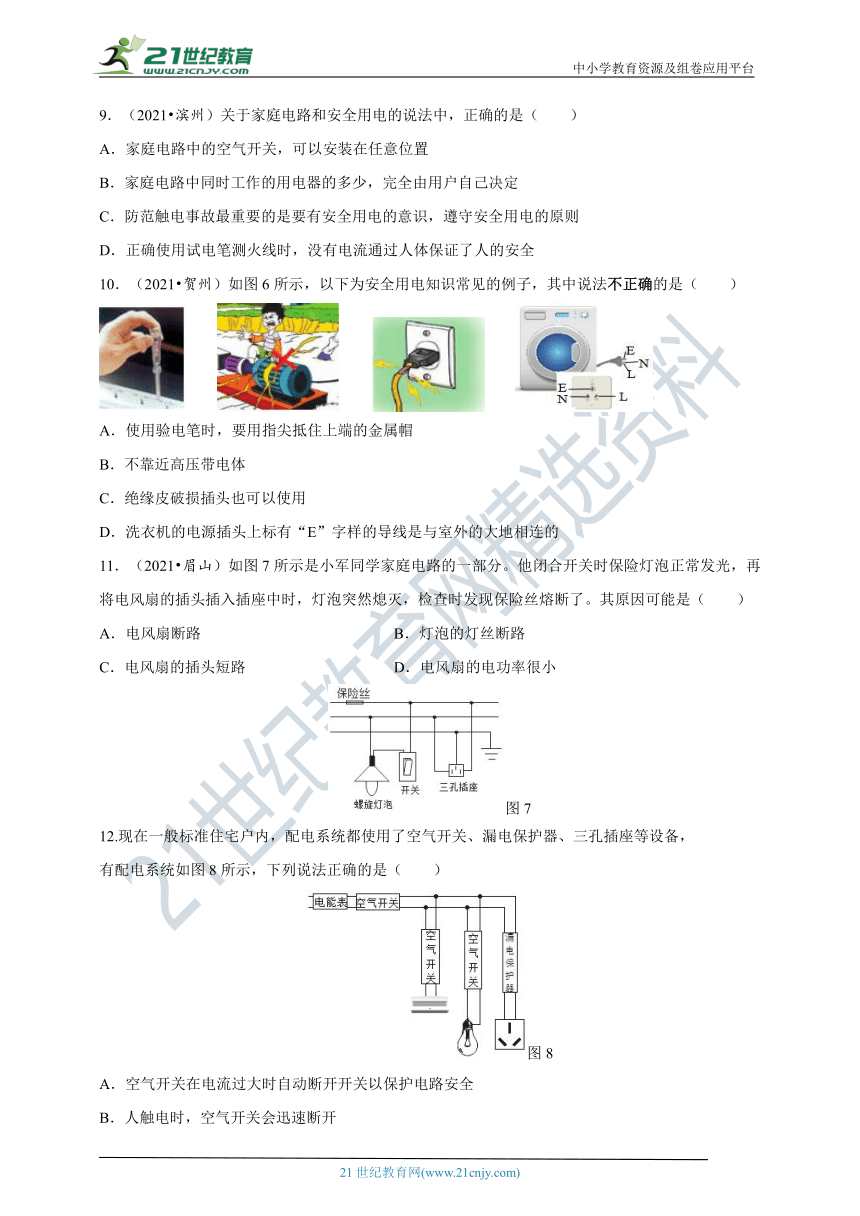

9．（2021 滨州）关于家庭电路和安全用电的说法中，正确的是（　　）
A．家庭电路中的空气开关，可以安装在任意位置
B．家庭电路中同时工作的用电器的多少，完全由用户自己决定
C．防范触电事故最重要的是要有安全用电的意识，遵守安全用电的原则
D．正确使用试电笔测火线时，没有电流通过人体保证了人的安全
10．（2021 贺州）如图6所示，以下为安全用电知识常见的例子，其中说法不正确的是（　　）
A．使用验电笔时，要用指尖抵住上端的金属帽
B．不靠近高压带电体
C．绝缘皮破损插头也可以使用
D．洗衣机的电源插头上标有“E”字样的导线是与室外的大地相连的
11．（2021 眉山）如图7所示是小军同学家庭电路的一部分。他闭合开关时保险灯泡正常发光，再将电风扇的插头插入插座中时，灯泡突然熄灭，检查时发现保险丝熔断了。其原因可能是（　　）
A．电风扇断路 B．灯泡的灯丝断路
C．电风扇的插头短路 D．电风扇的电功率很小
图7
12.现在一般标准住宅户内，配电系统都使用了空气开关、漏电保护器、三孔插座等设备，
有配电系统如图8所示，下列说法正确的是（　　）
图8
A．空气开关在电流过大时自动断开开关以保护电路安全
B．人触电时，空气开关会迅速断开
C．当空调功率过大时，电灯所在支路的空气开关会断开
D．当有电流经过人体时，漏电保护器能迅速将电流导入大地

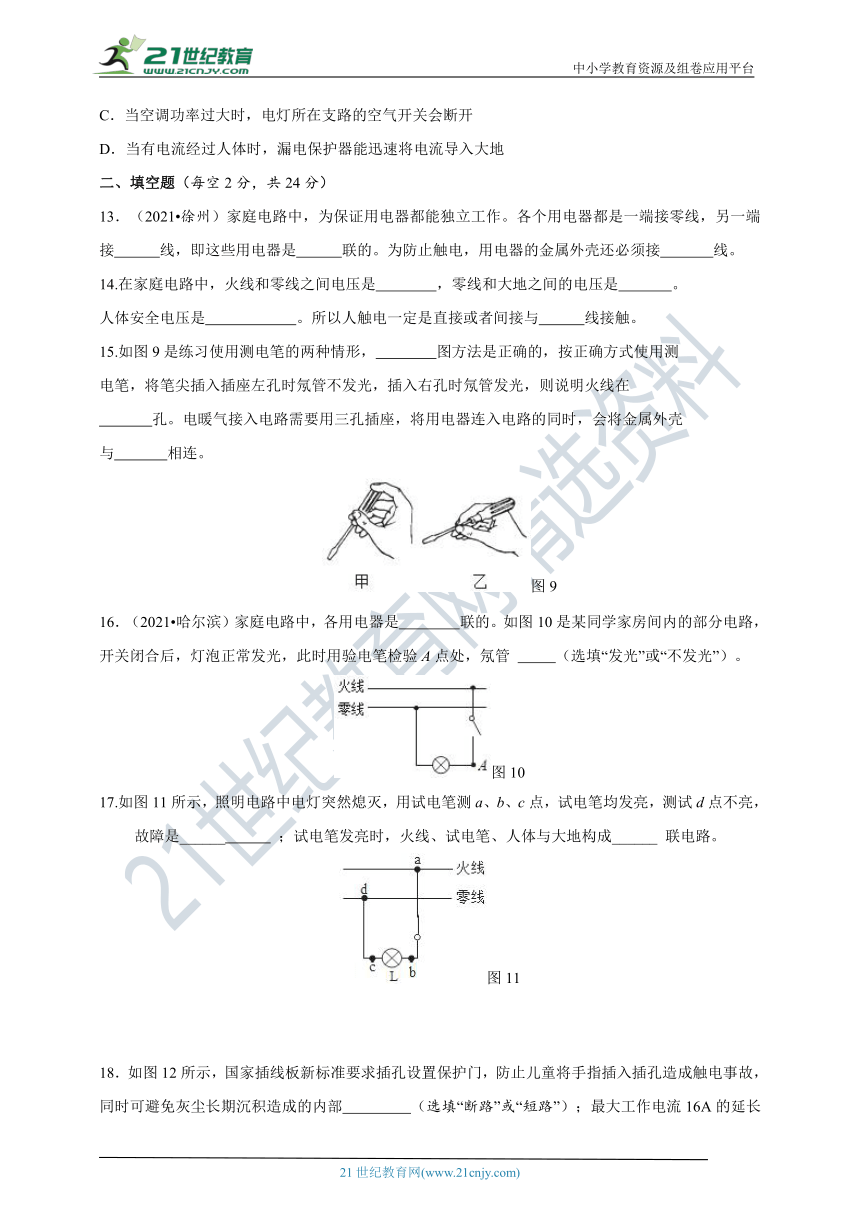

二、填空题（每空2分，共24分）
13．（2021 徐州）家庭电路中，为保证用电器都能独立工作。各个用电器都是一端接零线，另一端接　 　 线，即这些用电器是　 　 联的。为防止触电，用电器的金属外壳还必须接　 　 线。
14.在家庭电路中，火线和零线之间电压是　　 ，零线和大地之间的电压是　　 。
人体安全电压是　　 。所以人触电一定是直接或者间接与　　 线接触。
15.如图9是练习使用测电笔的两种情形，　　 图方法是正确的，按正确方式使用测
电笔，将笔尖插入插座左孔时氖管不发光，插入右孔时氖管发光，则说明火线在
　　 孔。电暖气接入电路需要用三孔插座，将用电器连入电路的同时，会将金属外壳
与　　 相连。
图9
16．（2021 哈尔滨）家庭电路中，各用电器是　 　 联的。如图10是某同学家房间内的部分电路，开关闭合后，灯泡正常发光，此时用验电笔检验A点处，氖管 　 　（选填“发光”或“不发光”）。
图10
17.如图11所示，照明电路中电灯突然熄灭，用试电笔测a、b、c点，试电笔均发亮，测试d点不亮，故障是______ ；试电笔发亮时，火线、试电笔、人体与大地构成______ 联电路。
图11

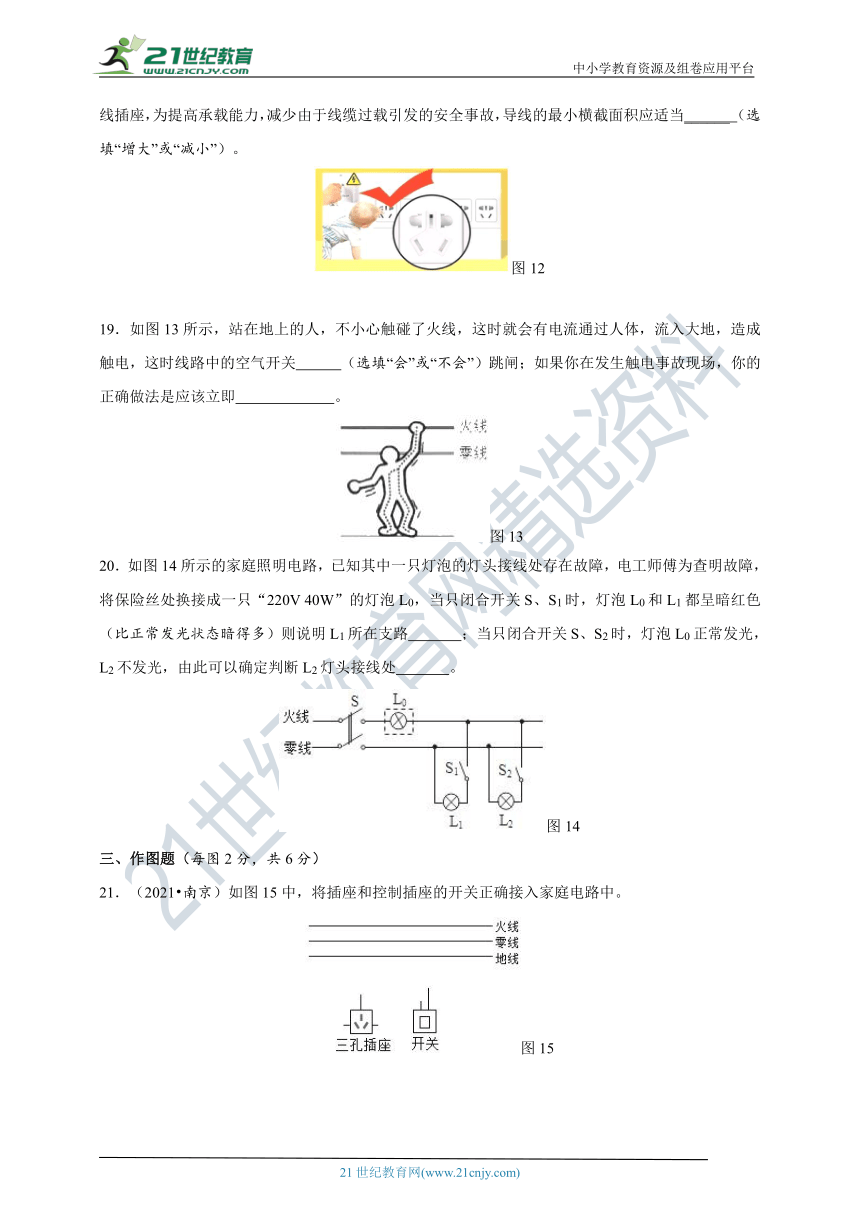

18．如图12所示，国家插线板新标准要求插孔设置保护门，防止儿童将手指插入插孔造成触电事故，同时可避免灰尘长期沉积造成的内部　 　 （选填“断路”或“短路”）；最大工作电流16A的延长线插座，为提高承载能力，减少由于线缆过载引发的安全事故，导线的最小横截面积应适当______ （选填“增大”或“减小”）。
图12
19．如图13所示，站在地上的人，不小心触碰了火线，这时就会有电流通过人体，流入大地，造成触电，这时线路中的空气开关 （选填“会”或“不会”）跳闸；如果你在发生触电事故现场，你的正确做法是应该立即 。
图13
20．如图14所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障，电工师傅为查明故障，将保险丝处换接成一只“220V 40W”的灯泡L0，当只闭合开关S、S1时，灯泡L0和L1都呈暗红色（比正常发光状态暗得多）则说明L1所在支路　 　；当只闭合开关S、S2时，灯泡L0正常发光，L2不发光，由此可以确定判断L2灯头接线处　 　。
图14
三、作图题（每图2分，共6分）
21．（2021 南京）如图15中，将插座和控制插座的开关正确接入家庭电路中。
图15
22.如图16为家庭照明电路，请用笔画线代替导线，将开关和灯接入电路中，要求两灯并
联，且开关控制两灯。
图16
23．（2021 广东）如图17为冰箱工作时的部分电路示意图。冰箱内照明灯由开关S1控制，压缩机M由开关S2控制。根据题意，将图连接完整，并符合安全用电原则。
图17
四、简答题（4分）
24.随着社会经济的快速发展，人民的生活水平逐步得到改善，家里的大功率用电器越来
越多。周末，小伟家的空调正常工作着，小伟正在卫生间使用电热水器，小伟妈妈又将
电饭锅和电磁灶的插头先后插入插座后，家中的空气开关突然跳闸。请你应用所学的物
理知识，为小伟同学解释，家庭电路中“同时接入多个大功率用电器，容易引起空气开
关跳闸，更容易烧坏电线引起火灾的原因。
四、实验探究题（8分）
25．
认识短路的危害
【设计实验】
目的：认识短路的危害
器材：低压电源（直流6V）、开关、额定电流为1A的保险丝、额定电压为6V的灯泡、
导线、电流表（演示电流表，0～5A挡）
【进行实验】
图18
（1）在图18中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路。
（2）当开关闭合时，灯泡　 　（选填“发光”或“不发光”），电流表　 　（选填“有”或“无”）示数。
（3）断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到　 　
A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断
B．电流表的指针无示数，保险丝不会熔断
C．电流表读数稳定不变，灯泡正常发光
D．电流表读数稳定不变，灯泡不亮
【分析论证】
B、D间接入铜丝时，灯泡被短路。根据欧姆定律知道，闭合开关的瞬间，线路中的电流　 　 ，通过保险丝和导线的电流　 　，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成　 　 比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的　 　 效应。
五、综合应用题（26题6分，27题8分，共14分）
26.（1）近年来有许多重大火灾都是因线路故障造成的。线路故障的一个原因是线路连接
处接触不良。当线路连接处接触不良时，与连接完好相比该处的阻值将增大，在该处消
耗的电功率将　　 （选填“减小”、“增大”、“不变”），会引发火灾。线路故障的
另一个原因是线路严重老化，由橡胶或塑料制成的导线线皮是用来绝缘的，但时间长了，
线皮会老化变质，绝缘性能变差，甚至龟裂露出线芯，通电时产生火花或导线之间会发
生短路。当导线之间发生短路时，导线中电流过　　（选填“大”或“小”），酿成火灾。
（2）照明电路中有两只白炽灯里额定功率字样模糊，其中甲灯灯丝细而长，乙灯灯丝短而粗，则　　 灯的额定功率大。其中一个灯灯丝断了，若搭接后使用灯的发光比原来
　　 （选填“亮”或“暗”）。
（3）家庭电路出现空气开关“跳闸”现象可能原因是短路或者是　　 。
27.（1）在家庭电路中，为了防止触电，必须把用电器的开关装在　　 （选填“火”、“零”
或“地”）线与用电器之间，同时使用过多的大功率用电器往往会引起空气开关“跳闸”，
其原因是　　 。
（2）安装额定功率为1500W的电热水器时，需加装一个开关便于控制热水器的工作。
现有两种开关S1（250V，6A）、S2（250V，16A），为了安全和实用。应选用开关　　 （选填“S1”或“S2”）和图19中　　 （选填“甲”或“乙”）插座。
（3）家庭电路用电器漏电时，通过火线与零线的电流不相等，漏电保护器中检测装置（在图中虚线框内，未画出）检测到这一差异后，便切断电源，起到保护作用。漏电保护器中另有试验电路，由开关S与电阻R组成，如图20，电路正常时用电器两端的电压为
　　 V，当开关S　　 （选填“断开”或“闭合”）时就能模拟用电器漏电，此时通过 A、B两处的电流IA　　 IB（选填”＞”“＝“或“＜”）
第十九章《生活用电》 达标测试卷
一、单项选择题
1．C 2．C 3．B 4．C 5．A 6.A 7．B 8．D 9．C 10．C 11．C 12．A
二、填空题
13．火；并；地；
14．220V；0V；不高于36V；火
15．甲；右；大地
16．并；发光；
17．cd段断路 串
18．短路；增大；
19．不会；切断电源；
20．正常；短路
三、作图题
21．如图所示
22.如图所示
23．如图所示
四、简答题
24．答：家庭电路中，同时接入多个大功率用电器，电路中的总功率变大，根据公式
P＝UI知，电压不变时，电路电流变大，超过空气开关的额定电流，引起空气开关跳
闸。同时，根据焦耳定律Q＝I2Rt可知，在电线电阻和通电时间一定时，电路电流变
大，电线上产生的热量会增多，使电线的温度急剧升高，容易烧坏电线引起火灾。
五、实验探究题
24．【进行实验】（2）发光；有；（3）A；【分析论证】很大；相同；正；热
六、综合应用题
25.（1）增大；大；（2）乙；亮；（3）用电器的总功率过大
26.（1）火；总功率过大；（2）S2；甲；（3）220；闭合；＜
