14.1 热机
新课导入
你知道它们它们是如何获得机械能的吗？
世界上第一辆汽车
世界上最快的汽车
热 机

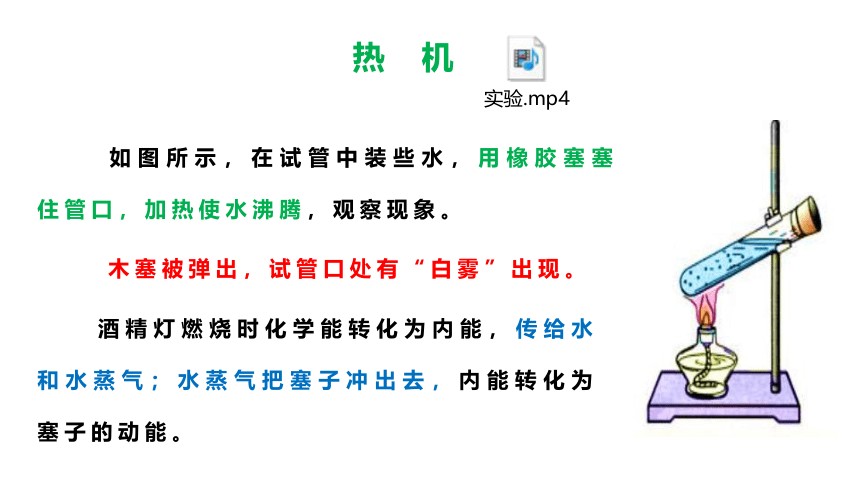

如图所示，在试管中装些水，用橡胶塞塞住管口，加热使水沸腾，观察现象。
木塞被弹出，试管口处有“白雾”出现。
酒精灯燃烧时化学能转化为内能，传给水和水蒸气；水蒸气把塞子冲出去，内能转化为塞子的动能。
热 机

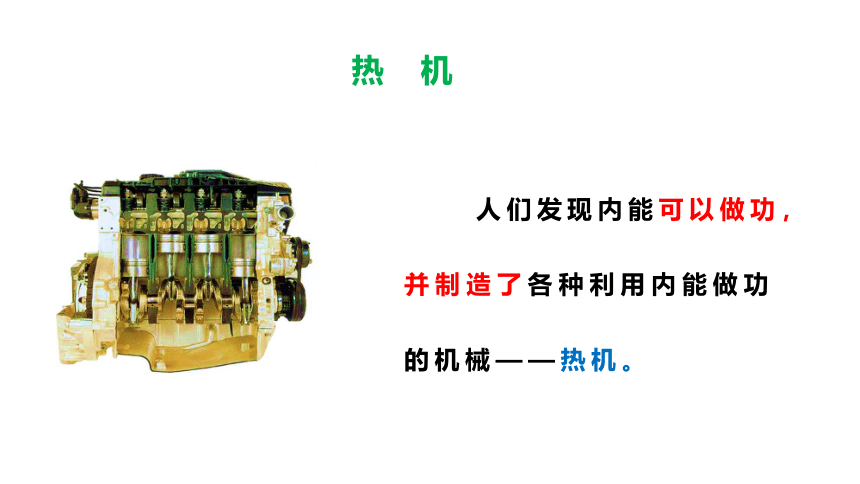

人们发现内能可以做功，并制造了各种利用内能做功的机械——热机。

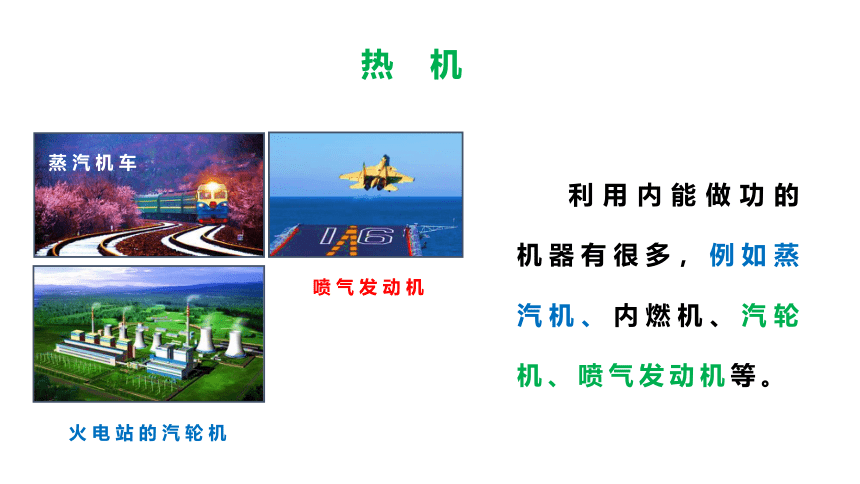

利用内能做功的机器有很多，例如蒸汽机、内燃机、汽轮机、喷气发动机等。
喷气发动机
火电站的汽轮机
热 机
蒸汽机车
交流与讨论

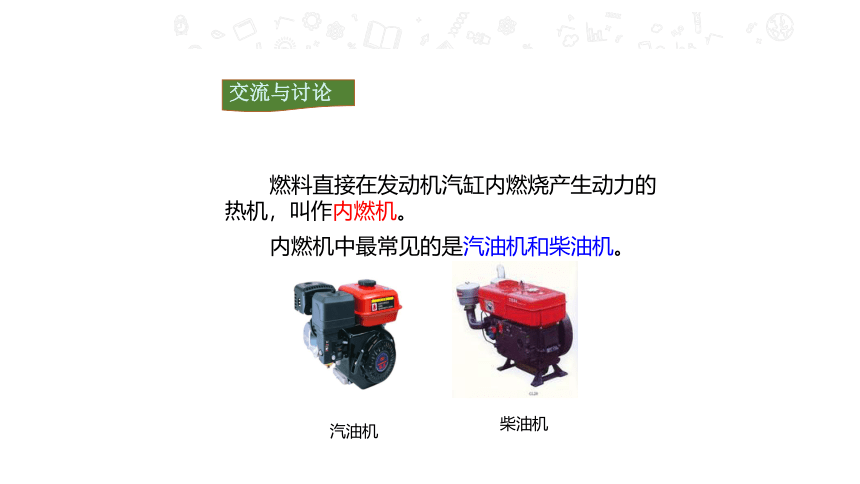

燃料直接在发动机汽缸内燃烧产生动力的热机，叫作内燃机。
内燃机中最常见的是汽油机和柴油机。
汽油机
柴油机

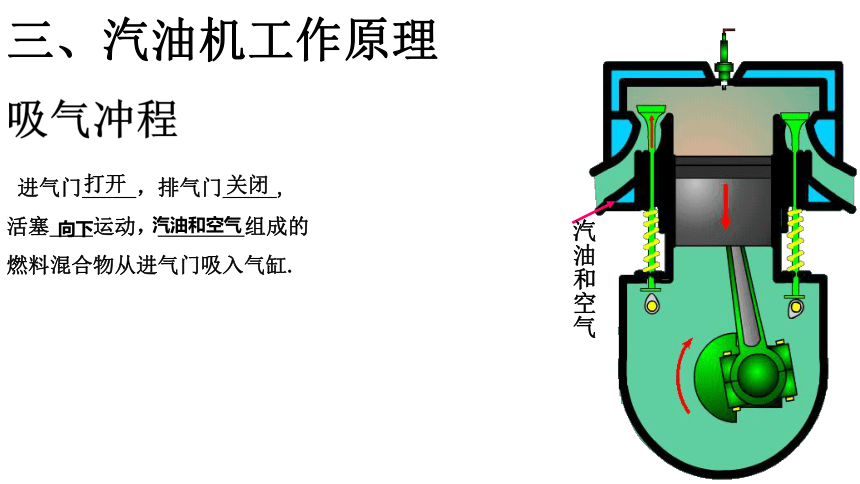

吸气冲程
汽油和空气
进气门 ，排气门 ,
活塞 运动， 组成的
燃料混合物从进气门吸入气缸.
打开
关闭
向下
汽油和空气
三、汽油机工作原理
压缩冲程
进气门和排气门都 ，活塞 运动，燃料混合物被压缩，压强增大，温度 。
关闭
向上
升高
机械能转化为内能
做功冲程
在压缩冲程结束时，火花塞产生 ，使燃料猛烈燃烧，产生 的燃气，推动活塞 运动，并通过连杆带动曲轴转动。
电火花
高温高压
向下
内能转化成机械能
排气冲程
燃烧后的废气
进气门 ，排气门 ，活塞向上运动，把废气排出气缸。
关闭
打开
讨论分析：
汽油机和柴油机有什么相同点，有什么不同点？
内燃机 项目 汽油机 柴油机
不同点 燃料
构造
吸气冲程
点火方式
应用
相同点 汽缸顶部是火花塞
汽缸顶部是喷油嘴
吸入汽油和空气的混合物
吸入纯净的空气
点燃式
压燃式
汽油
柴油
小型汽车、摩托车
载重汽车、拖拉机
都是利用内能做功的装置，都有相同的工作冲程。
11.单缸四冲程内燃机完成40个冲程,关于做功和飞轮转动的情况,下列说法正确的是( )
A.做功10次,飞轮转40周
B.做功40次,飞轮转20周
C.做功10次,飞轮转20周
D.做功20次,飞轮转10周
C
七、练习
巩固练习
33.根据汽油机和柴油机的区别，下列说法错误的是（ ）
A.汽油机汽缸顶部有一个火花塞，柴油机汽缸顶部是一个喷
油嘴
B.汽油机吸入的是空气，柴油机吸入的是空气和柴油的混合
C.吸气冲程是内能转化为机械能
D.压缩冲程是内能转化为机械能
2.某四冲程汽油机,曲轴转速1200转/分,则该汽油机每秒
做功_______次,有________个冲程,飞轮转________周。
20
BCD
10
40
汽油机工作原理
吸气冲程
压缩冲程
做功冲程
排气冲程
小结
