第十八章 电功率
第2节 电功率
初中物理九下（人教版）
课时2　额定功率及电功率的计算

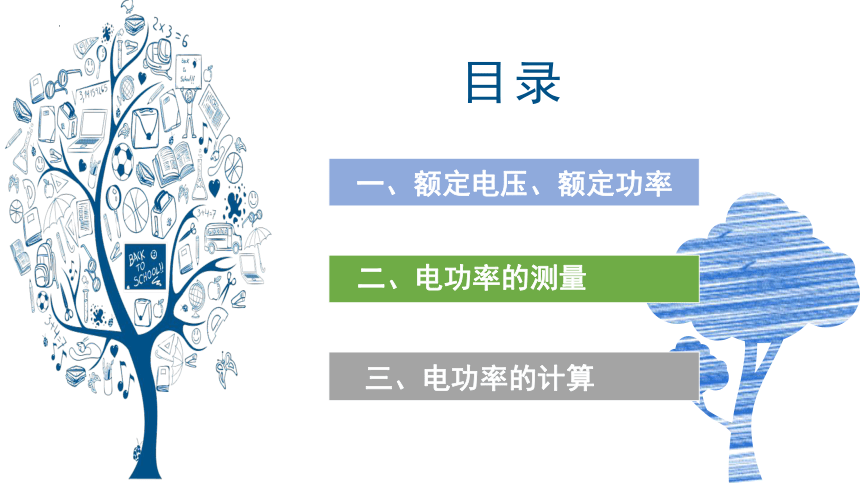

目录
一、额定电压、额定功率
二、电功率的测量
三、电功率的计算

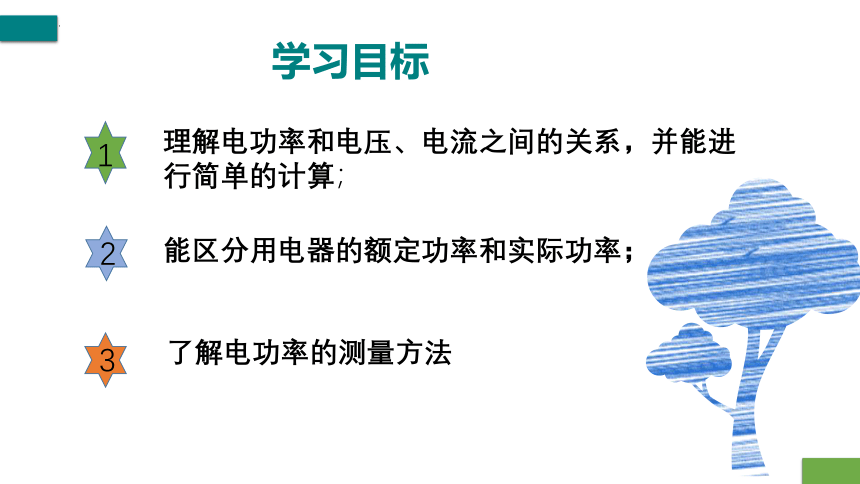

学习目标
1
2
能区分用电器的额定功率和实际功率；
理解电功率和电压、电流之间的关系，并能进行简单的计算；
3
了解电功率的测量方法

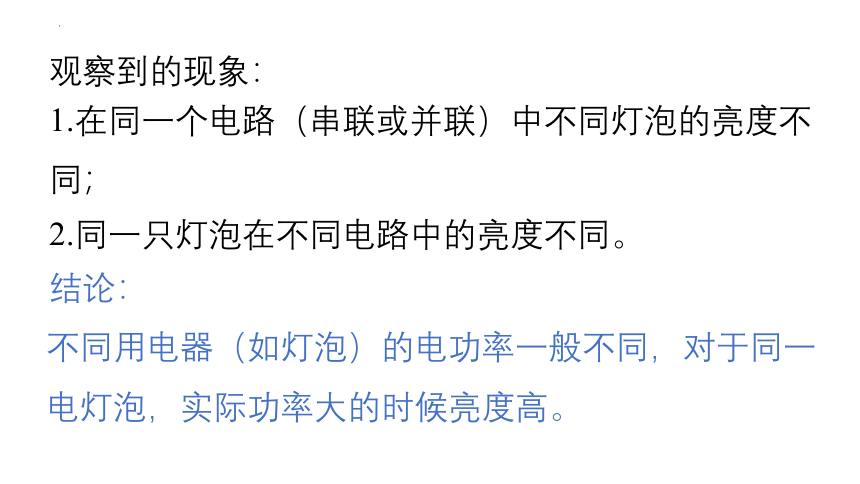

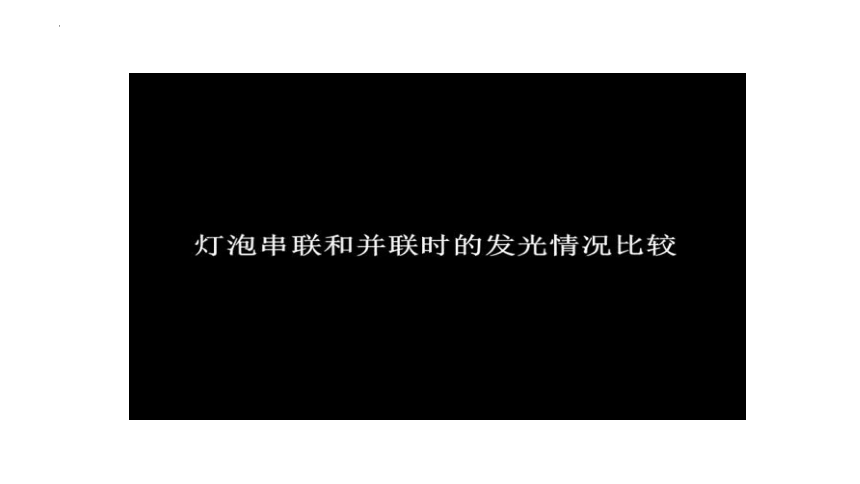

1.在同一个电路（串联或并联）中不同灯泡的亮度不同；
2.同一只灯泡在不同电路中的亮度不同。
观察到的现象：
结论：
不同用电器（如灯泡）的电功率一般不同，对于同一电灯泡，实际功率大的时候亮度高。
一、额定电压、额定功率

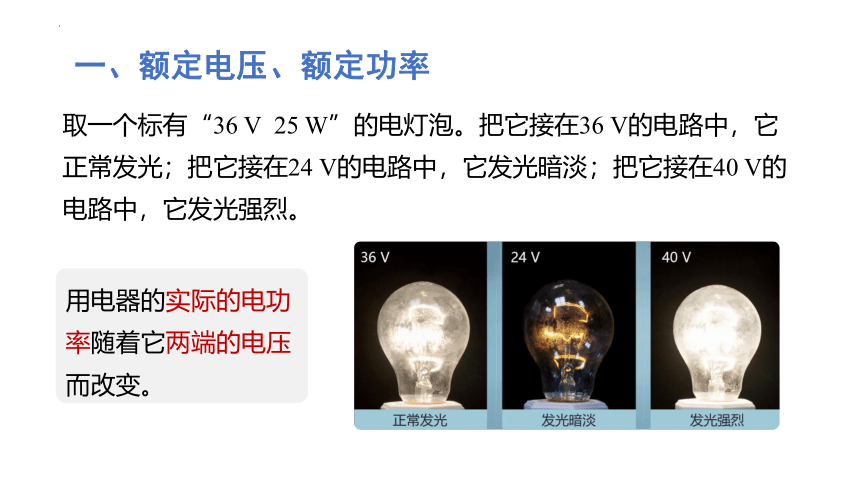

取一个标有“36 V 25 W”的电灯泡。把它接在36 V的电路中，它正常发光；把它接在24 V的电路中，它发光暗淡；把它接在40 V的电路中，它发光强烈。
用电器的实际的电功率随着它两端的电压而改变。
提出问题

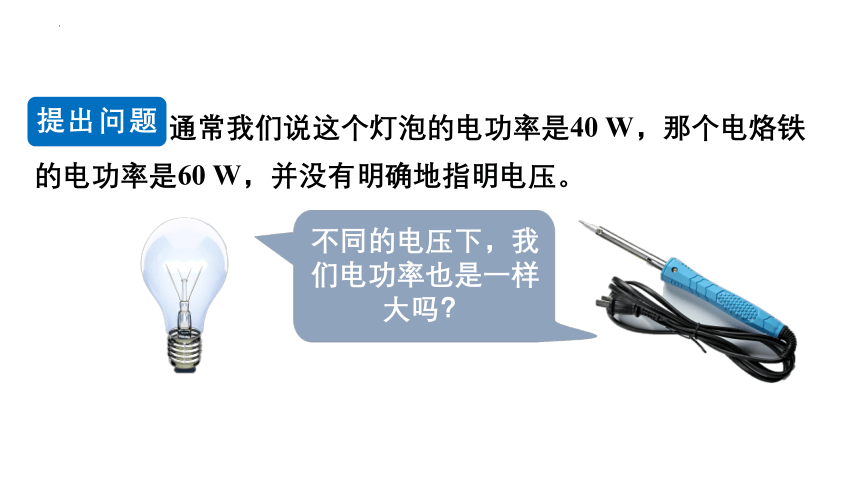

通常我们说这个灯泡的电功率是40 W，那个电烙铁的电功率是60 W，并没有明确地指明电压。
不同的电压下，我
们电功率也是一样
大吗？
演示实验

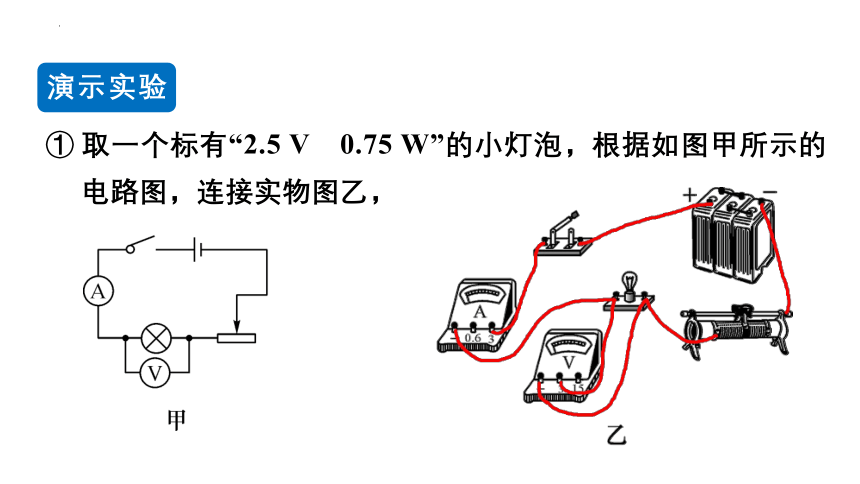

取一个标有“2.5 V　0.75 W”的小灯泡，根据如图甲所示的电路图，连接实物图乙，

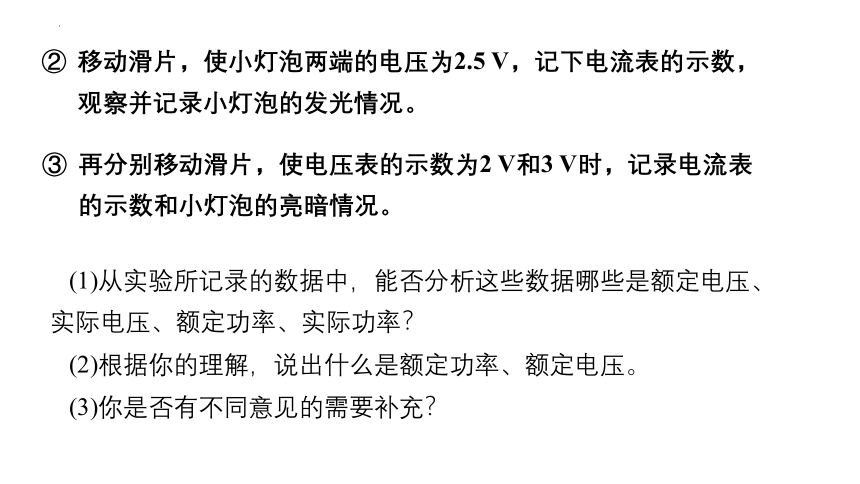

移动滑片，使小灯泡两端的电压为2.5 V，记下电流表的示数，观察并记录小灯泡的发光情况。
再分别移动滑片，使电压表的示数为2 V和3 V时，记录电流表的示数和小灯泡的亮暗情况。
(1)从实验所记录的数据中，能否分析这些数据哪些是额定电压、实际电压、额定功率、实际功率？
(2)根据你的理解，说出什么是额定功率、额定电压。
(3)你是否有不同意见的需要补充？
U额
P额
U实
额定电压：用电器正常工作时的电压
额定功率：用电器在额定电压下工作时的功率
额定电流：用电器在额定电压下工作时的电流
实际电压、实际功率：
用电器在实际电压下工作时的电功率
I额
P额 = U额I额
P实
实际加在用电器两端的电压
U实 = U额，则 P实 = P额，用电器正常工作。
U实 > U额，则 P实 > P额，可能烧毁用电器。
U实 < U额，则 P实 < P额，用电器不能正常工作。
小型稳压器
一个用电器只有一个额定电压和一个额定功率，但可以有多个实际电压和实际功率；灯泡的亮度是由灯泡在电路中工作时的实际功率所决定的。
观察节能灯灯泡和电冰箱的铭牌，理解其中的含义。
220 V 是它的额定电压，6 W 是该灯泡在额定电压220 V 工作时的电功率，是额定功率。
二、电功率的测量
测量方法一：
原理：
P =
W
t
实验步骤：
用电能表测出用电器消耗的电能 W，用停表测出用电时间 t ，由公式 计算出用电器的电功率。
P =
W
t
间接测量——电能表+秒表
直接测量——功率表
测量方法二：
测量方法二：
实验步骤：
用电压表测出用电器两端的电压 U，用电流表测出通过用电器的电流 I ，由公式 P = UI 计算出用电器的电功率。
原理：
P=UI
间接测量——“伏安法”
三、电功率的计算
提出问题
归纳总结
消耗电能的多少可用电能表来测量，电功率的大小应该怎样测量呢？
根据公式P＝UI可知，测出用电器两端的电压和通过用电器的电流，就可以知道用电器的实际功率。
额定功率和实际功率的计算
（1）由额定电压U额和额定功率P额，根据P=可求出用电器的电阻R=。
（2）若用电器的电阻不变，则P额=U额I额=U额2/R=I额2R，P实=U实I实=U实2/R=I实2R。
（3）阻值不变的用电器的功率之比等于两端电压（或通过电流）的二次方之比，=。
一个“220 V 800 W”的电炉，正常工作时电阻丝的电阻有多大？加入电路中的电压降低到 200 V，电阻丝的电阻不变，这时电炉的实际功率有多大？
P =
U2
R
解：由 得
R =
U2
P
=
(220 V)2
800 W
= 60.5 Ω。
当电压为 200 V 时，实际功率：
P实=
U实2
R
=
(200 V)2
60.5 Ω
≈ 661 W。
例题
如图所示电源电压为18V，小灯泡的额定电压为5V，电阻为10Ω，则（忽略温度对灯丝电阻的影响）
（1）灯泡的额定功率为多大？
（2）当变阻器接入电路中的电阻为50Ω时，小灯泡的实际功率为多大？
P
S
L
（1）小灯泡的额定电流
A, P额 = U额I额 =5V×0.5 A = 2.5W
（2）变阻器接入的电阻为50Ω时，灯泡的电流和电压分别为
I实 === 0.3A ,U实 = I实R =0.3A×10Ω = 3V,
P实 = U实I实 =3V×0.3 A = 0.9W
课堂总结
额定功率及电功率的计算
额定功率:用电器在额定电压下工作时的功率
电功率的计算
实际功率:用电器在实际电压下工作时的功率
公式：P＝UI
推导公式：P＝I2R＝
功率表、“伏安法”、电能表+秒表
测量方法：
1．某房间原来只接有一只标有“PZ220－40”的灯泡，小明又用一只完全相同的灯泡，将它俩串联在一起，在电源电压不变的情况下，房间内的总亮度将(　　)
A．变亮
B．变暗
C．不变
D．无法确定
当堂训练
2．如图所示的电路中，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响。下列说法正确的是(　　)
A．小灯泡变亮
B．电流表示数变大
C．电压表示数变小
D．电路的总功率不变
3．一种彩色灯泡的额定电压是 36 V，要接在 220 V 的电路中，要串联多少个这种灯泡才行
4．某次雷电的平均电流约 2×104A，电压约108V，放电时间约0.001s。这次雷电的功率约多少千瓦？释放多少能量？
5.家用电器的额定电压是 ，电饭煲在工作时，将 转化为内能，在电饭锅中注水，发现锅底比平时看到的浅，是由于 。
6．一位电视记者在讲到某工厂上半年共节约电
5000kW · h 的时候，手举一只理发用电吹风机说：“我这只电吹风是 500瓦的，也就是 0.5 千瓦，这个工厂节省的电力可以开动 10000 个这样的电吹风”。这位记者错在哪里
