第一节 串、并联电路中电压的规律

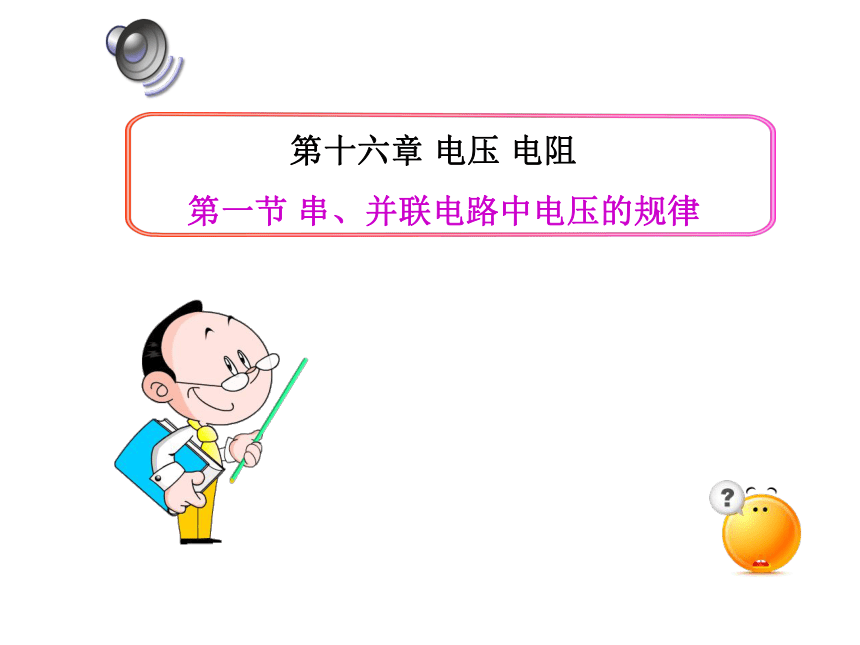

课件34张PPT。 第十六章 电压 电阻

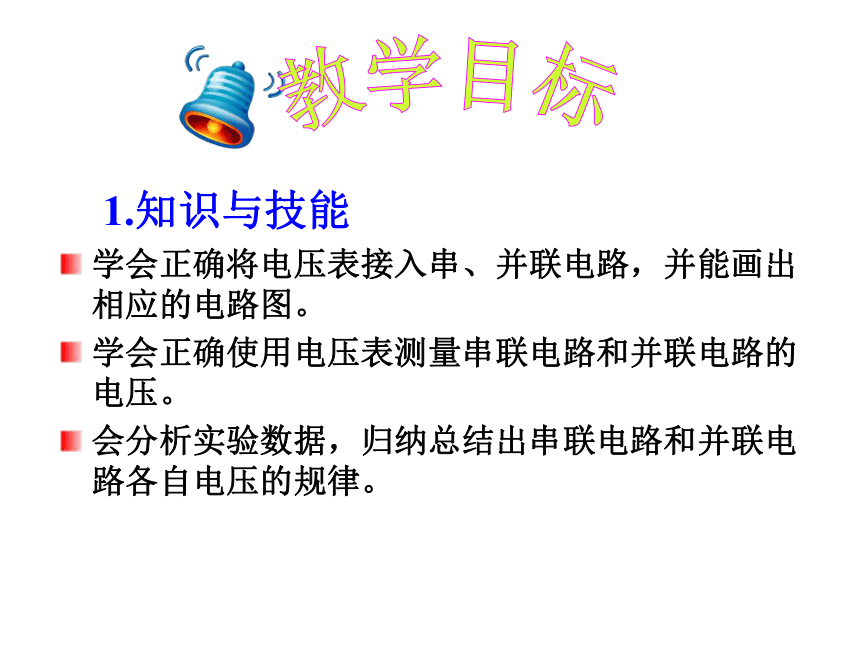

第一节 串、并联电路中电压的规律 1.知识与技能
学会正确将电压表接入串、并联电路，并能画出相应的电路图。
学会正确使用电压表测量串联电路和并联电路的电压。
会分析实验数据，归纳总结出串联电路和并联电路各自电压的规律。教学目标 2.过程与方法
在探究串、并联电路的电压规律的过程中，体验科学的研究方法和科学的探究步骤。
3.情感态度与价值观

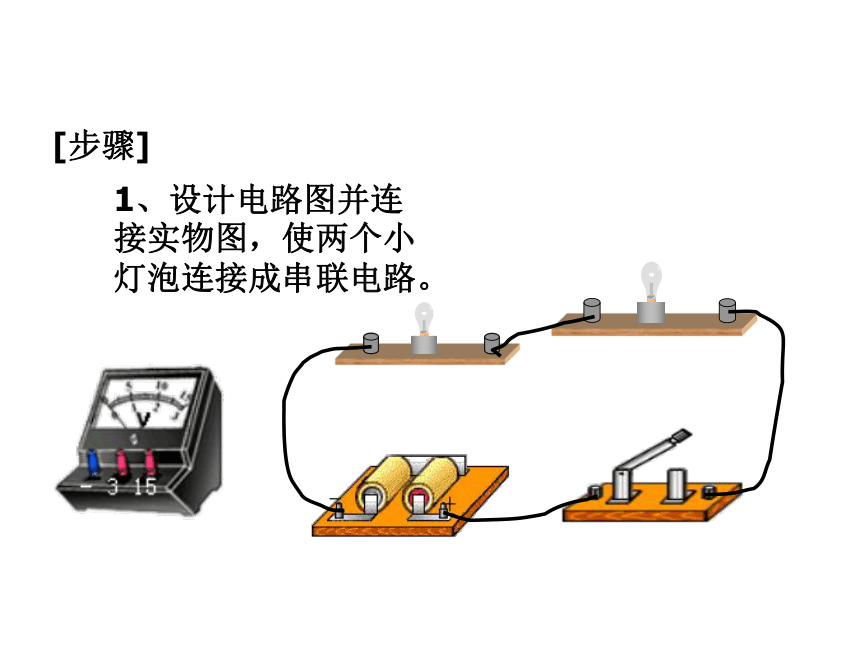

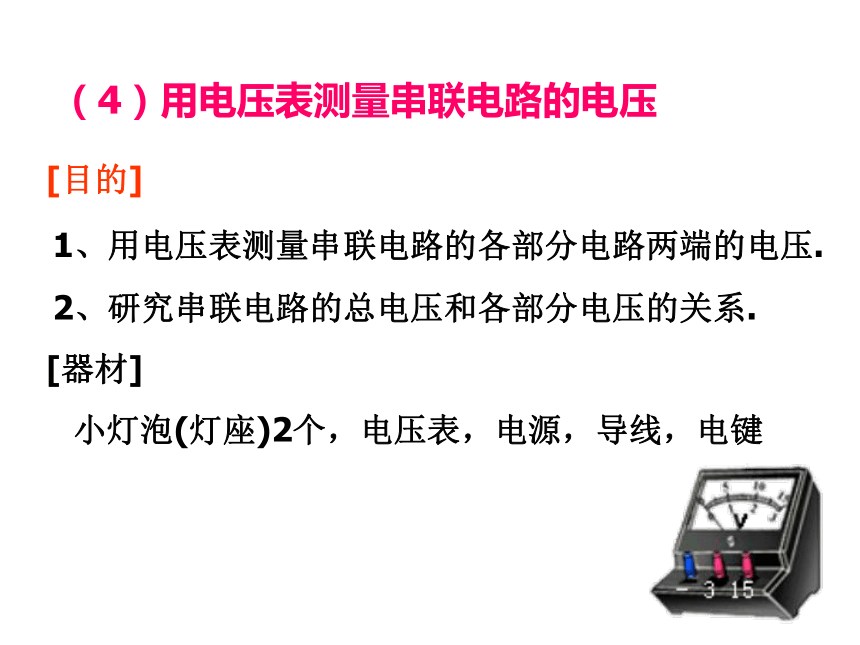

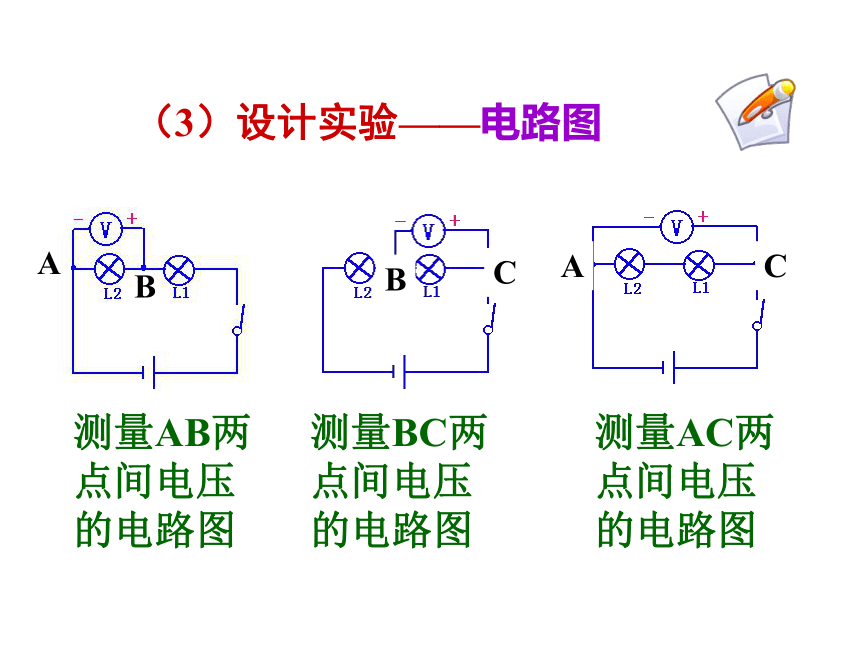

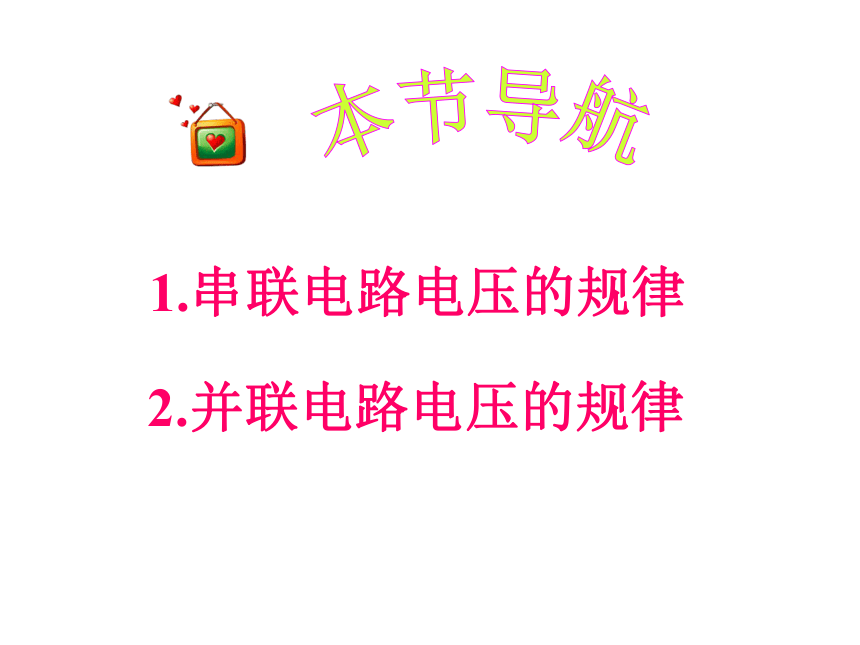

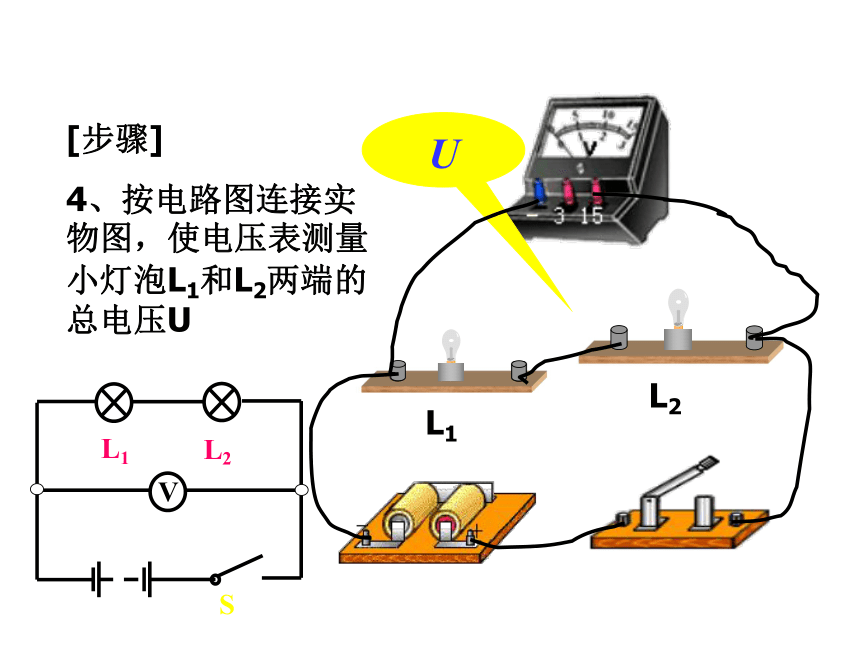

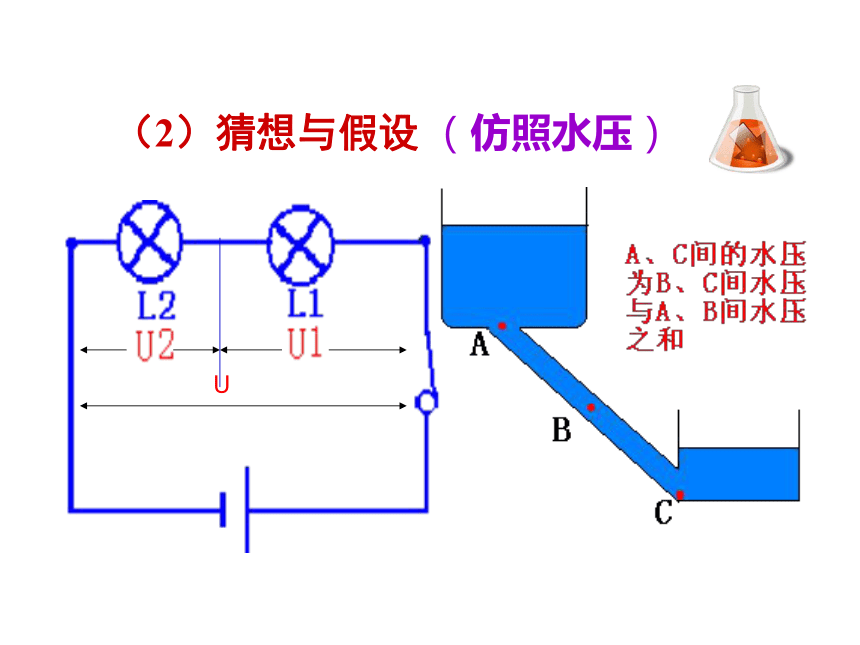

明确探究目的，专心实验，由分析实验数据得出结论，在实验中培养实事求是、尊重自然规律的科学态度，体会交流合作的重要性，获得共享成果的喜悦。1.串联电路电压的规律2.并联电路电压的规律本节导航1.串联电路电压的规律 （1）提出问题 串联电路中各部分电路的电压与总电压有什么关系？（2）猜想与假设 （仿照水压）（3）设计实验——电路图测量BC两点间电压的电路图测量AB两点间电压的电路图测量AC两点间电压的电路图（4）用电压表测量串联电路的电压[目的]1、用电压表测量串联电路的各部分电路两端的电压.2、研究串联电路的总电压和各部分电压的关系. [器材]小灯泡(灯座)2个，电压表，电源，导线，电键[步骤]1、设计电路图并连接实物图，使两个小灯泡连接成串联电路。[步骤]2、按电路图连接实物图，使电压表测量小灯泡L1两端的电压U1L1L2U1[步骤]3、按电路图连接实物图，使电压表测量小灯泡L2两端的电压U2L1L2U2[步骤]4、按电路图连接实物图，使电压表测量小灯泡L1和L2两端的总电压UL1L2U（5）实验记录两个灯泡串联的实验记录（5）分析和论证 串联电路两端的总电压等于各部分电压之和。（6）交流评估 实验设计有没有不合理的地方？操作中有没有失误？测量数据和所得的结论是不是可靠？U1+U2=U32.并联电路电压的规律（1）提出问题 并联电路两端的总电压跟各个支路两端的电压有什么关系？（2）猜想或假设（仿照水压）（3）设计实验——电路图测量L1两端的电压测量L2两端的电压总电压（4）用电压表测量并联电路电压[目的]1、用电压表测量并联电路的各支路两端电压.2、研究并联电路的各支路两端电压的关系.[器材]小灯泡(灯座)2个，电压表，电源，导线，电键[步骤]1、设计电路图并连接实物图，使两个小灯泡连接成并联电路[步骤]2、按电路图连接实物图，使电压表测量小灯泡L1两端的电压U1L1L2U1[步骤]3、按电路图连接实物图，使电压表测量小灯泡L2两端的电压U2。L1L2U2[步骤]4、按电路图连接实物图，使电压表测量干路两端的电压UL1L2U（5）记录实验数据两个灯泡并联的实验记录（5）分析和论证（6）交流评估 并联电路两端的总电压等于各支路两端的电压。U1=U2=U串联电路的总电压等于各部分电路两端的电压之和U1+U2=U；
并联电路中，各支路两端的电压等于总电压 U1=U2=U。小结 1. 现有4节干电池，下列说法正确的是（ ）
A. 每一节干电池的电压都与电池组总电压相同
B. 四节干电池都串联时，总电压跟任何一节电池电压一样大
C. 四节干电池并联时，总电压等于四节电池的和
D. 这四节干电池可组成6V的电源巩固练习D 2. 如图所示，电源电压为3v，电压表的示数为1V，则灯泡L1和L2两端的电压分别为（ ）
A. 1V、2V
B. 1V、1V
C. 2V、1V
D. 无法确定C3、如图所示，电源电压恒定，当开关S1闭合、S2断开时，电压表的示数为3V；当S1断开、S2闭合时，电压表的示数为4.5V，则灯L1两端电压为____V，灯L2两端电压为____V，电源电压为____V。
4.如图6－2－10所示，电源电压为6 V，当开关S闭合时，电压表示数为2 V，L1两端电压是 V，L2两端电压是 V.当开关S断开时，电压表的示数为 V.5.三个相同的灯泡串联在电路中（如图6－2－12所示），S闭合时，V1的示数为24 V，V2的示数也为24 V，那么电源电压为（ ）
A.24 V　　B.48 V
C.12 V　　D.36 V
6.如图6－2－13所示，开关S接1时，电压表的示数为4 V；开关S接2时，电压表的示数为2 V.则灯L1两端的电压是　　　　V；L2两端的电压是　　　　V；电源电压为　　　V.
7在图a所示电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电阻R1和R2两端的电压分别为：A. 4.8V，　 1.2V；B. 6V，　　 1.2V；C. 1.2V，　 6V； D. 1.2V，　 4.8V . 8如图所示的电路中，闭合开关S后，小灯泡L1、L2都正常发光，电表完好，如果将电压表和电流表互换，那么将出现的情况是 9 如图是某同学做实验时的电路图。闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是：
A. 电源正极与a之间断路B. a、L1、b之间断路C. b、L2、c之间断路D. c与电源负极之间断路
