15.4 电流的测量

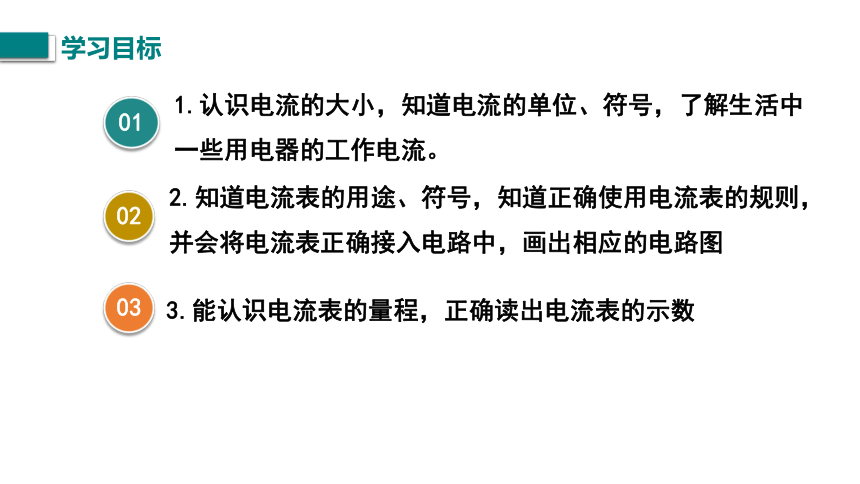

学习目标
2.知道电流表的用途、符号，知道正确使用电流表的规则，并会将电流表正确接入电路中，画出相应的电路图
02
1.认识电流的大小，知道电流的单位、符号，了解生活中一些用电器的工作电流。
01
03
3.能认识电流表的量程，正确读出电流表的示数
动手做做
实验
　　我们知道，小灯泡发光是因为有电流持续流过小灯泡。同一个小灯泡接在不同的电路中，明、暗不同，这是因为流过小灯泡的电流的强弱不同。
S

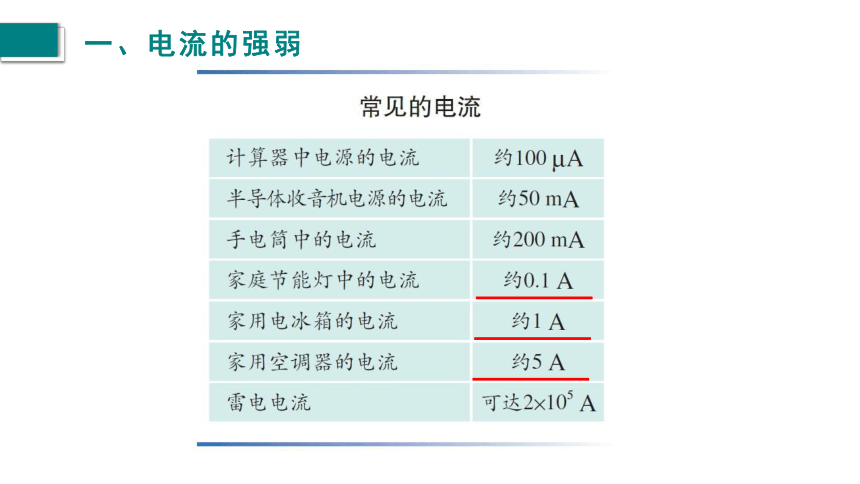

一、电流的强弱
　　大家注意过没有，空调的电源线和台灯的电源线有什么不同呢,你知道为什么吗？

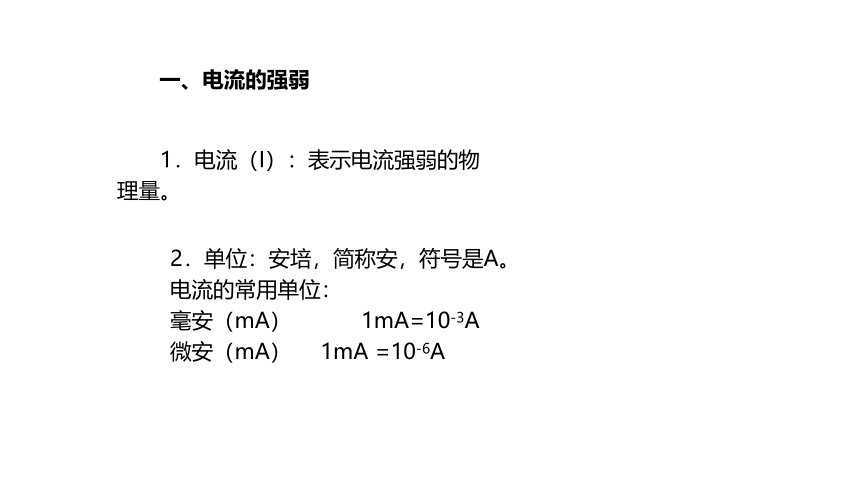

　　1．电流（I）：表示电流强弱的物理量。
　　2．单位：安培，简称安，符号是A。
　　电流的常用单位：
　　毫安（mA） 1mA=10-3A
　　微安（mA） 1mA =10-6A
一、电流的强弱
1、0.5Ａ= mＡ = Ａ
500
5×105
3、200 mＡ = Ａ= Ａ
0.2
2×105
2、104 Ａ= Ａ= mＡ
10-2
10
一、电流的强弱
调节点
1、调零：使用前检查指针是否指在零刻度线----调零
电流表的使用
测量通过小灯泡的电流时电流表的接法
1、要测量某一部分电路中的电流，必须把电流表串联在这部分电路里
电流表的使用
2、必须使电流 从“十”接线柱流进电流表
从“一”接线柱流出电流表
电流表的使用
３、绝对不允许不经过用电器而把电流表直接接到电源的两极上（短路），否则电流表将很快烧坏。
电流表的使用
４、先大后小：
先试用大量程，如电流表的示数
在小量程范围内，再改用小量程。被测电流不能超过电流表的量程 （试触）
试触
电流表的使用
3. 电流表的读数：
　　（1）明确所选电流表的量程；
　　（2）确定电流表的分度值；
　　（3）由指针位置读出示数。
0~0.6 A
0~3 A
0.02 A
0.1 A
量程
分度值
量程0—0．6A
分度值0．02A
I＝0．24A
3. 电流表的读数：
　　1．连接实物图，要求两灯并联，开关控制两盏灯，电流表测灯L2的电流（约0.5 A），并画出电路图。
L2
L1
S
L2
L1
A
巩固练习
　　2．根据所给电路图连接实物图。
L2
L1
A1
A2
A2
A1
　　3．开关控制 ，电流表A1 测 的电流，电流表A2 测 的电流。再画出电路图。
干路
L1
干路
L2
L1
A2
A1
L2
L1
A2
A1
4．某同学估计小灯泡的电流约为0.80安培，则应选择右图的 和 接线柱。
负
0.6A
课堂小结
电流的强弱
电流的测量
电流表的正确使用
关键
