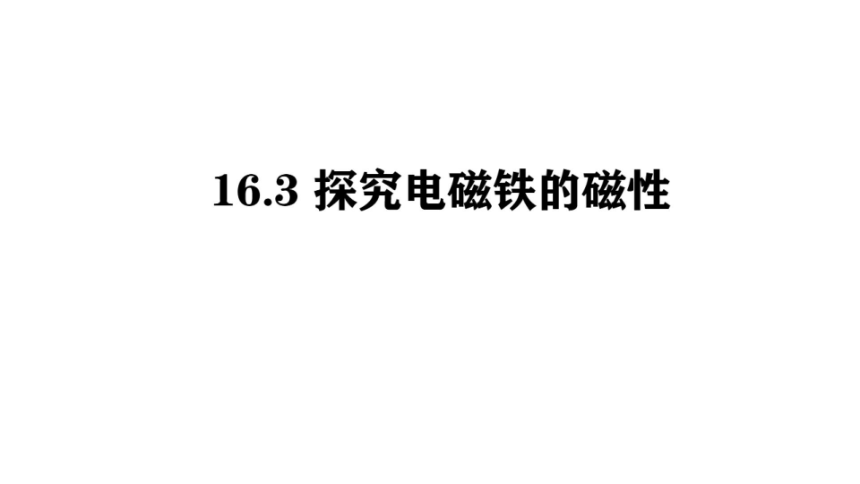

16.3探究电磁铁的磁性
活动1：认识电磁铁
实验室里常用的电磁铁
挂钩
接线柱
铁芯
螺线管

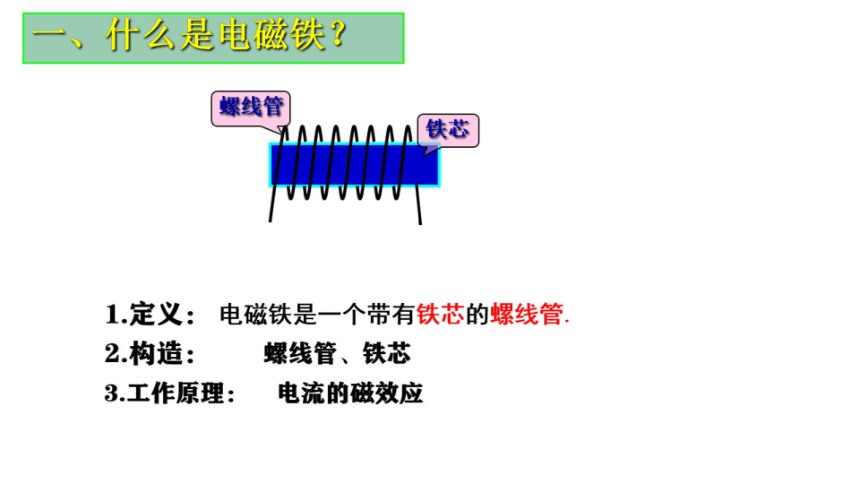

一、什么是电磁铁？
螺线管
AL人LLAA铁芯
1.定义：电磁铁是一个带有铁芯的螺线管
2.构造：
螺线管、铁芯
3.工作原理：
电流的磁效应

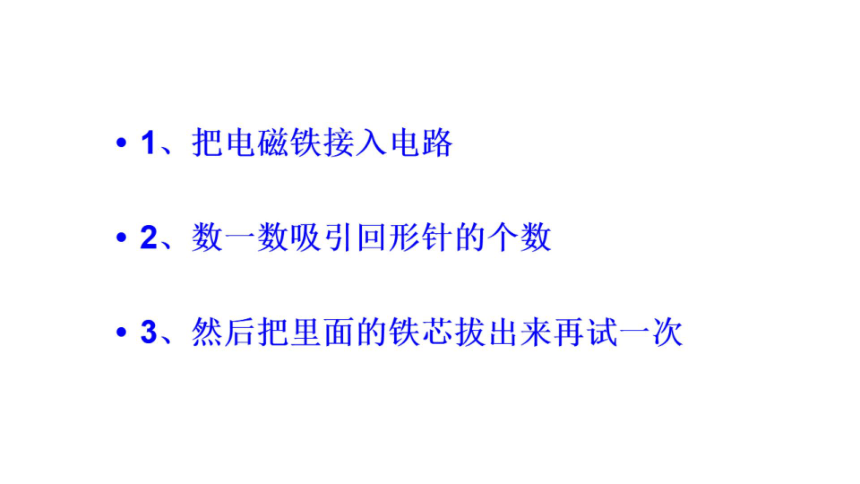

·1、把电磁铁接入电路
·2、数一数吸引回形针的个数
·3、然后把里面的铁芯拔出来再试一次

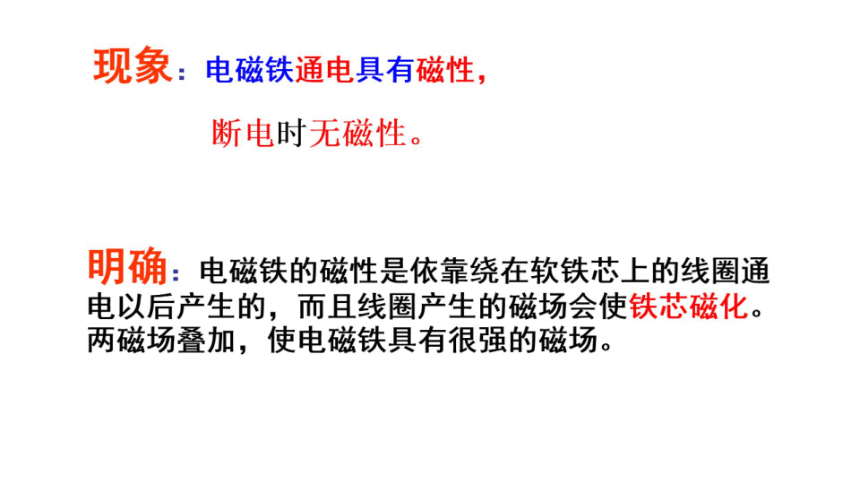

现象：电磁铁通电具有磁性，
断电时无磁性。
明确：电磁铁的磁性是依靠绕在软铁芯上的线圈通
电以后产生的，而且线圈产生的磁场会使铁芯磁化。
两磁场叠加，使电磁铁具有很强的磁场。

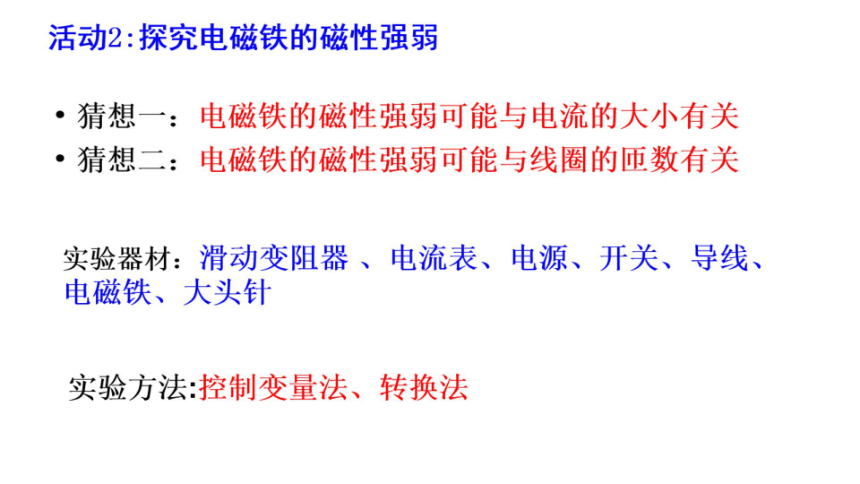

活动2：探究电磁铁的磁性强弱
·猜想一：电磁铁的磁性强弱可能与电流的大小有关
·猜想二：电磁铁的磁性强弱可能与线圈的匝数有关
实验器材：滑动变阻器、电流表、电源、开关、导线、
电磁铁、大头针
实验方法：控制变量法、转换法

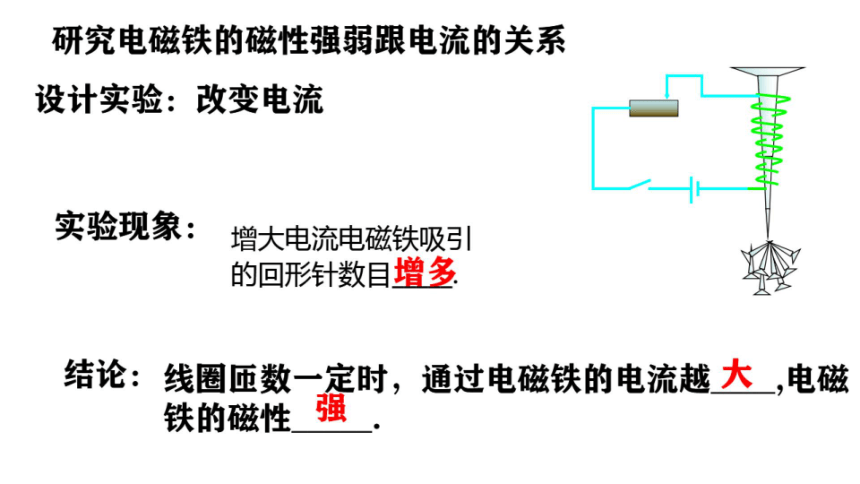

研究电磁铁的磁性强弱跟电流的关系
设计实验：改变电流
实验现象：
增大电流电磁铁吸引
的回形针数目增多
结论：线圈匝数一定时，通过电磁铁的电流越大，电磁
铁的磁性强
研究电磁铁的磁性跟线圈匝数的关系
设计实验：改变线圈匝数
实验现象：
线圈匝数越多电磁铁
的回形针数目增多。
结论：当电流一定时，电磁铁线圈的匝数越多，磁
性越强.
实验结论
电磁铁通电时有磁性，断电时磁性消失；通过
电磁铁的电流越大，电磁铁的磁性越强；当电流
一定时，电磁铁线圈的匝数越多，磁性越强
电磁铁的优点
电磁铁磁性有无，可用通断电来控制
电磁铁磁性强弱，可用改变电流大小来控制
电磁铁的极性变换，可用改变电流方向来实现。
课堂练习
1.电磁铁有许多优点：它的磁性有无可以由
来控
制，磁性强弱可以由
来控制，磁极的极性可以
由
来控制；在线圈中插入
就成为电磁
铁而使其磁性大大增强。在电流一定时，电磁铁线圈的
匝数，极性越强。
2如图所示，要使电磁铁磁性最强，正确的接法是（)
A.S1接1，S2接3
B.S1接1，S2接4
C.S1接2，S2接4
D.S1接2，S2接3
3、如图所示，若将变阻器的滑片向右移动，那么悬挂磁铁的
弹簧将：(
A.不变
B.缩短
C伸长
D.不能判断
4如右图所示，条形磁铁置于水平面上，电磁铁与其在同一水平
面上，右端固定并保持水平，当电路中滑动变阻器滑片P逐渐向
左移动时，条形磁铁仍保持静止，在此过程中条形磁铁受到的摩
擦力的方向和大小是(
A.方向向左，逐渐增大
B.方向向左，逐渐减小
S N
C.方向向右，逐渐增大
D.方向向右，逐渐减小
