细胞是生物体结构和功能的基本单位
怎么才能看到细胞？
生物比作
↑
细胞
第二单元 生物体的结构层次
第一章 细胞是生命活动的基本的单位
第一节 练习使用显微镜
显微镜的由来和发展

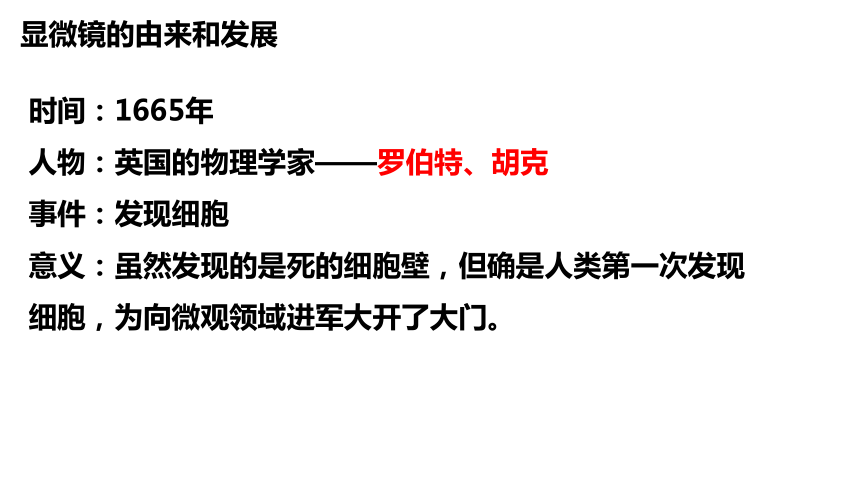

时间：1665年
人物：英国的物理学家——罗伯特、胡克
事件：发现细胞
意义：虽然发现的是死的细胞壁，但确是人类第一次发现细胞，为向微观领域进军大开了大门。

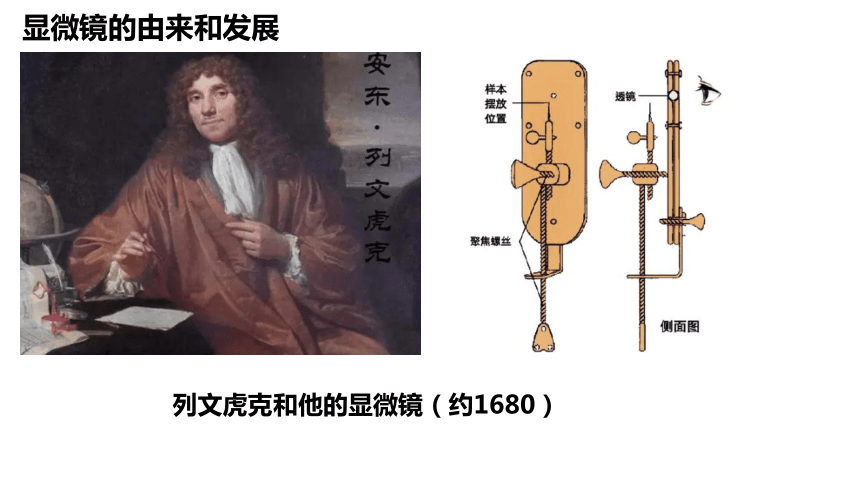

列文虎克和他的显微镜（约1680）
显微镜的由来和发展
列文虎克观察到的“小动物”的细节
显微镜的由来和发展
显微镜的由来和发展

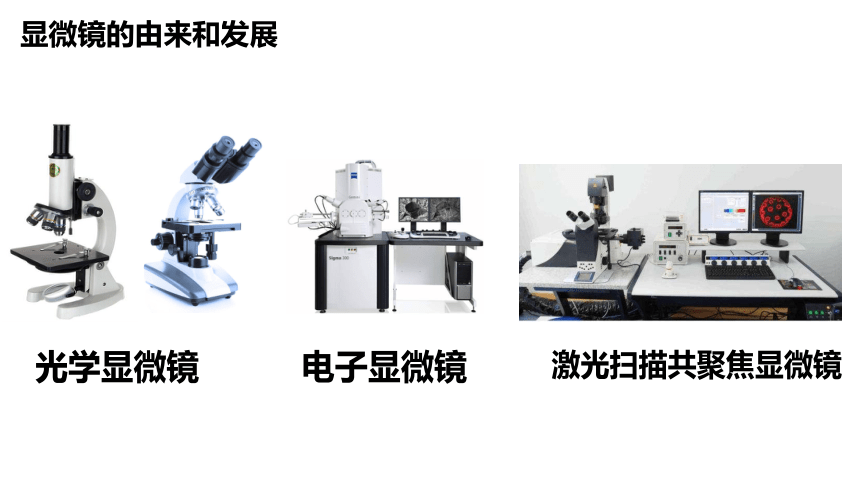

电子显微镜
光学显微镜
激光扫描共聚焦显微镜

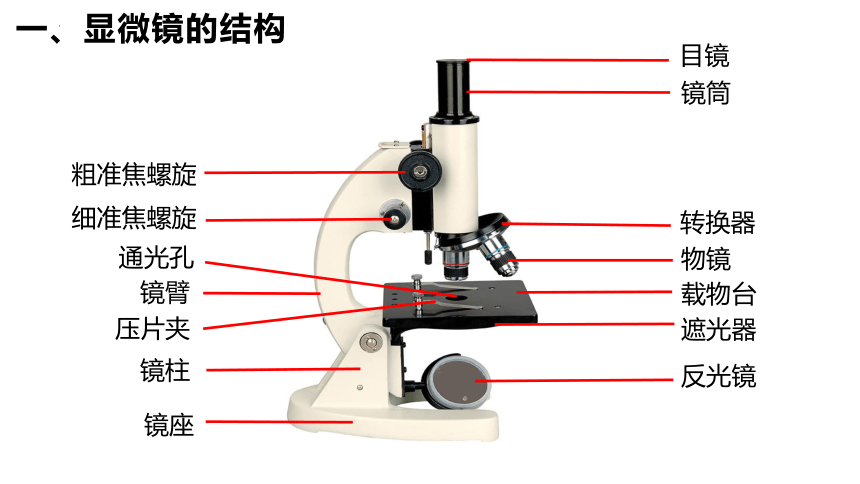

一、显微镜的结构
①
②
③
④
⑤
⑥
⑦
⑧
⑨
⑩




镜筒
粗准焦螺旋
细准焦螺旋
镜臂
载物台
反光镜
镜座
压片夹
转换器
物镜
目镜
遮光器
镜柱
通光孔
一、显微镜的结构

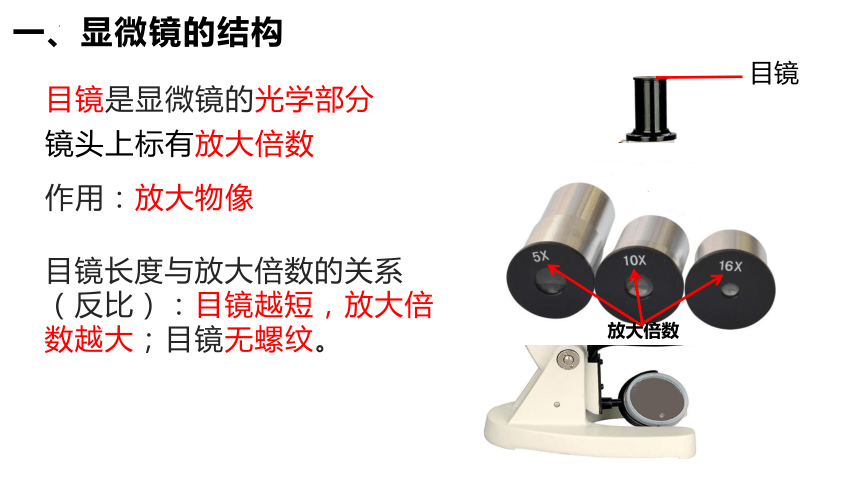

目镜
目镜是显微镜的光学部分镜头上标有放大倍数
作用：放大物像
目镜长度与放大倍数的关系（反比）：目镜越短，放大倍数越大；目镜无螺纹。
放大倍数

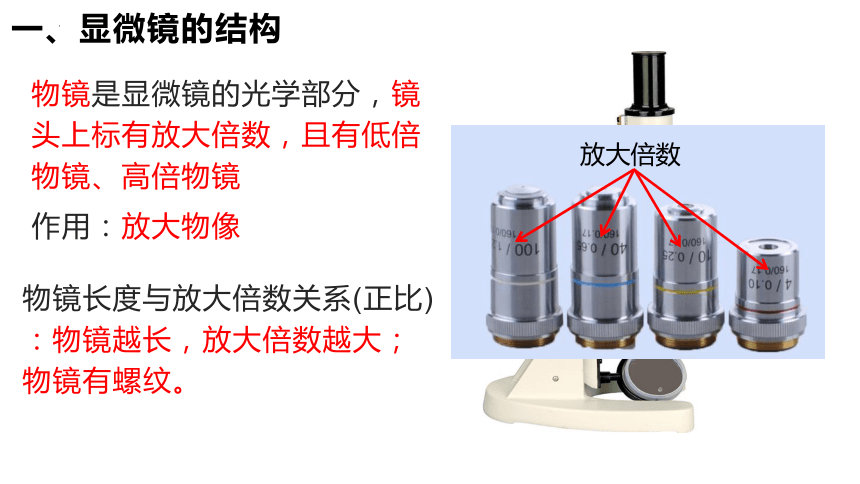

一、显微镜的结构
物镜
放大倍数
物镜是显微镜的光学部分，镜头上标有放大倍数，且有低倍物镜、高倍物镜
作用：放大物像
物镜长度与放大倍数关系(正比)：物镜越长，放大倍数越大；物镜有螺纹。

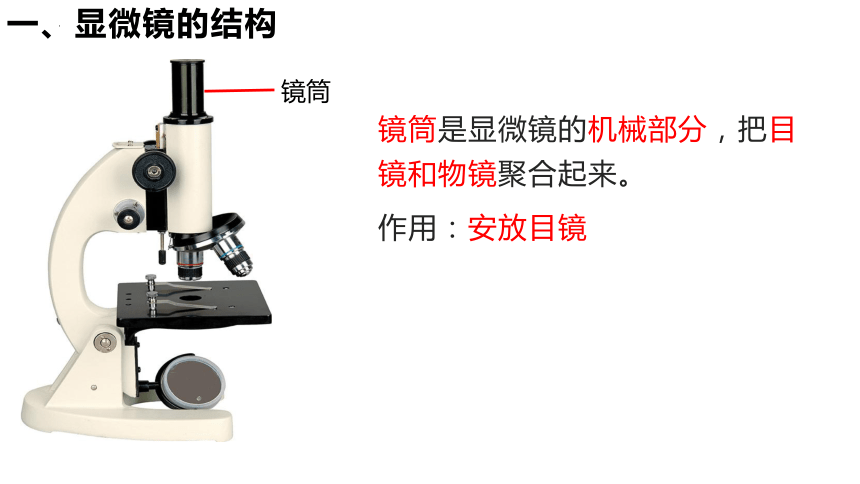

镜筒
一、显微镜的结构
镜筒是显微镜的机械部分，把目镜和物镜聚合起来。
作用：安放目镜

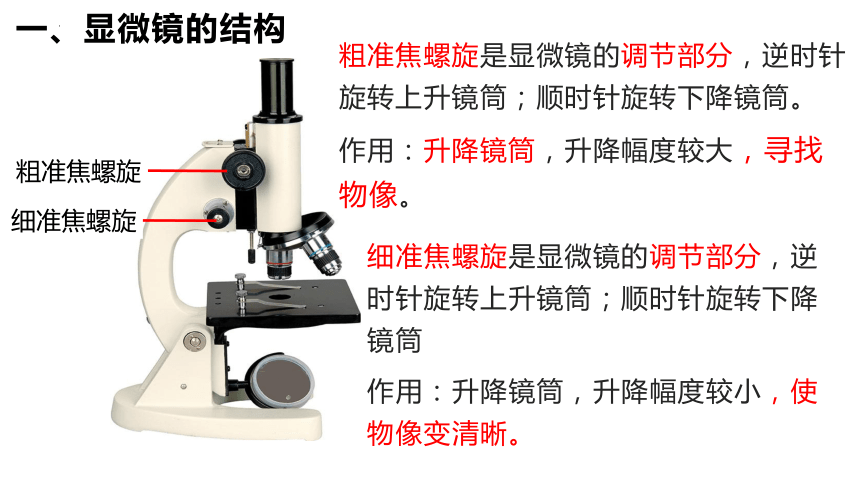

一、显微镜的结构
粗准焦螺旋
细准焦螺旋
粗准焦螺旋是显微镜的调节部分，逆时针旋转上升镜筒；顺时针旋转下降镜筒。
作用：升降镜筒，升降幅度较大，寻找物像。
细准焦螺旋是显微镜的调节部分，逆时针旋转上升镜筒；顺时针旋转下降镜筒
作用：升降镜筒，升降幅度较小，使物像变清晰。

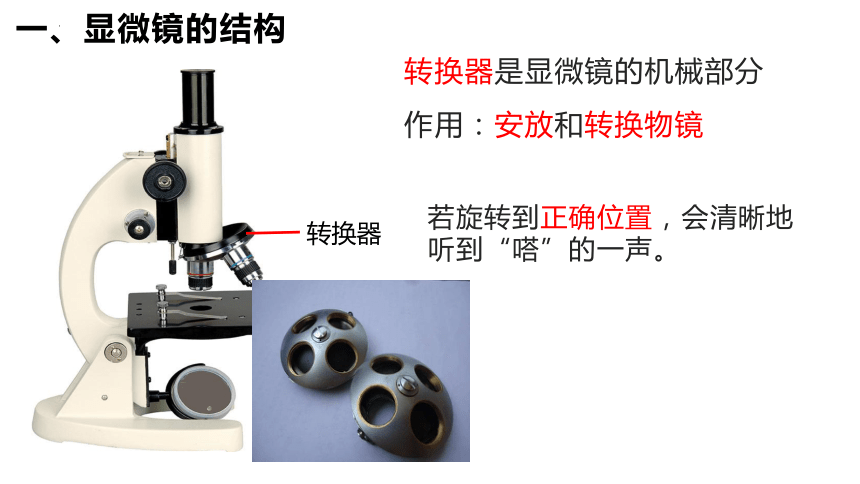

转换器
一、显微镜的结构
转换器是显微镜的机械部分
作用：安放和转换物镜
若旋转到正确位置，会清晰地听到“嗒”的一声。
一、显微镜的结构
镜臂
镜座
镜柱
镜座是显微镜的机械部分
作用：稳定显微镜
镜柱是显微镜的机械部分
作用：支持作用
镜臂是显微镜的机械部分
作用：握镜作用
一、显微镜的结构
载物台
压片夹
通光孔
通光孔是显微镜的机械部分
作用：使光线通过进入物镜和镜筒内。
载物台是显微镜的机械部分
作用：安放玻片标本
压片夹显微镜的机械部分
作用：固定玻片标本
一、显微镜的结构
反光镜
遮光器
反光镜是显微镜的光学部分，有平面镜、凹面镜两种。
作用：反射光线
平面镜（光线较强时使用）
凹面镜（光线较弱时使用）
遮光器是显微镜的调节部分
作用：调节穿过通光孔的光线量（调节视野亮度）。
大光圈：调亮视野
小光圈：调暗视野
二、练习使用显微镜
（一）目的要求
练习使用光学显微镜，学习规范的操作方法。
（二）材料用具
光学显微镜，写有“上”字的玻片，动物或植物玻片标本，擦镜纸，纱布。
二、练习使用显微镜
（三）方法步骤
取镜安放 → 对光 → 观察→ 收镜
1.取镜安放
取镜：将显微镜从镜箱中取出时，
一只手握住 ，
另一只手托住 。
安放：把显微镜放在实验台距边缘
左右处，略偏左，
安装好 和 。
镜臂
镜座
7厘米
目镜
物镜
（右手握，左手托）
注意：正确摆放后
不得随意移动显微镜
2.对光
二、练习使用显微镜
（三）方法步骤
①转动转换器，使 对准通光孔。（物镜前端与载物台要保持2cm左右距离）。
注意不要用手扳物镜！
②转动 ，使较大的光圈对准通光孔；
③一只眼注视目镜内，转动 ， 使反射光线经过通光孔、物镜、镜筒到达目镜。直至通过目镜看到
为宜。
低倍物镜
遮光器
反光镜
明亮的圆形视野
（三转一看）
3.观察
二、练习使用显微镜
（三）方法步骤
①把所要观察的玻片标本正面朝上放在载物台上，用压片夹压住，玻片标本要正对 。
②转动 ，顺时针旋转，使镜筒缓缓下降，直到物镜接近玻片标本为止。（注意：此时眼睛一定要从侧面看着物镜！）
（目的：避免物镜与玻片标本碰撞 ，防止损坏物镜和玻片标本。）
通光孔
粗准焦螺旋
3.观察
二、练习使用显微镜
（三）方法步骤
③一只眼睛注视目镜，另一只眼不能闭上（原因： ）。
转动 ，缓缓上升镜筒，直到 为止，然后再转动
，使物像 。
粗准焦螺旋
找到物像
细准焦螺旋
更清晰
另一只眼用于画图
4.收镜
二、练习使用显微镜
（三）方法步骤
①把显微镜的外表用 擦拭干净，用 擦拭目镜和物镜。
②转动转换器，把两个物镜偏到 ，并将 缓缓下降到最低处。
③ 竖直放置，以防反射光线进入物镜或者灰尘落在反光镜上。
④最后把显微镜送回原处。
纱布
擦镜纸
两旁
镜筒
反光镜
二、练习使用显微镜
思考：
①练习将所观察的物像移到事业中央，先向左移动玻片标本，看看物像朝像哪个方向移动？想一想，物像移动的方向和玻片标本的方向之间有什么关系？
d
物像右移
p
物像移动的方向和移动玻片的方向相反
当实际物像向右移时，显微镜下的图像会往 移动。
当实际物像向上移时，显微镜下的图像会往 移动。
左
下
②换成写有“上”字的玻片标本，继续观察，描述你所观察到的现象。
二、练习使用显微镜
上
上
显微镜所成的像是 （上下相反、左右相反，实际上相当于原物像旋转了180度）。
倒像
③说出看清玻片标本上的“上”字时，光线在显微镜中经过的路线？
反光镜→光圈→通光孔→物镜→镜筒→目镜
思考：
二、练习使用显微镜
在低倍镜下看到物像后，如何再放大物像进行观察呢？
①移动物像到视野中央（物像往哪偏，标本就往哪移）
②转动转换器换高倍物镜；
③调节视野亮度（用大光圈或凹面镜）；
④转动细准焦螺旋（使物象更加清晰）。
思考：
二、练习使用显微镜
思考：
观察下列图片，说出图片的放大倍数。
显微镜的放大倍数=目镜的放大倍数×物镜的放大倍数
洋葱鳞片内表皮细胞
（目镜10倍，物镜4倍）
洋葱鳞片内表皮细胞
（目镜10倍，物镜40倍）
洋葱鳞片内表皮细胞
（目镜10倍，物镜4倍）
洋葱鳞片内表皮细胞
（目镜10倍，物镜40倍）
请同学们通过图片说出显微镜放大倍数与物像、视野范围、亮度、细胞数目的关系
二、练习使用显微镜
显微镜放大倍数 物像 视野范围 亮度 细胞数目
放大倍数小
放大倍数大
小
大
大
小
亮
暗
多
少
总 结
显微镜
结构
使用
成像
放大倍数
机械部分
光学部分
调节部分
取镜安放 → 对光 → 观察→ 收镜
倒像
=目镜的放大倍数×物镜的放大倍数
目镜、物镜、反光镜
粗准焦螺旋、细准焦螺旋、遮光器
显微镜放大倍数 物像 视野范围 亮度 细胞数目
放大倍数小
放大倍数大
小
大
大
小
亮
暗
多
少
练 习
1.判断题
（1）对光完成的标志是要看到明亮的圆形视野。（ ）
（2）用显微镜观察英文字母“P”，看到的物像是“b”。（ ）
（3）观察时，用一只眼看着目镜，另一只眼睁开的目的是便于画图。
（ ）
（4）当光线较暗时，用反光镜的凹面来对光。（ ）
X
√
√
√
练 习
2.几个同学围看一台显微镜时，视野有时候会变暗，这是为什么？
3.如果将写有“上”字的玻片换成写有“上”字的不透明纸，请问，此时在显微镜下能看清“上”字吗？为什么？
周围的同学遮挡了进入反光镜的光线。
上
当不透明的纸很厚时，是看不清的。因为不透明的纸阻断了反光镜反射的光线。
4.小熊在做实验时，先用一块洁净纱布擦拭目镜，再将玻片标本放在显微
镜载物台正中央，用压片夹压住。然后再双眼侧视下，将物镜下降。接
着小熊用左眼朝目镜里观察，同时转动细准焦螺旋，缓缓上升镜筒。小
熊的操作有几处错误？请请帮助他更正。
①
②
④
③
①纱布换成擦镜纸。
②添加对光步骤。
③在双眼注视下，将镜筒下降至与玻片标本距离很近时方可停止。
④先转动粗准焦螺旋上升镜筒，找到物像后再转动细准焦螺旋，使物像更清晰。
5.用下列四台显微镜观察洋葱鳞片叶内表皮细胞，视野中细胞数量最多的是
几号显微镜？为什么？
3号。因为3号的放大倍数最小，视野范围最大。
