16.1电压
-------预言家007
回顾一下---电流是怎样形成的
电流是由电荷移动产生的，电荷移动的越快，电荷量越多，电流就越大。
电荷的动力在哪里呢？
电流的动力--------电压（U）
01
电压的单位-------伏特 简称 “伏” 用 大写“V”。
02
电压由电源提供，每一个电荷离开电源时都会被赋予电源的电压值。
电压可以理解为是电源提供给电流的能量
一节干电池--------1.5V
人体能承受的最高电压---36V
家庭电路电压----------220V
户外电箱----------500~600V
自然雷电-----------几千至万V
01
02
03
04
05

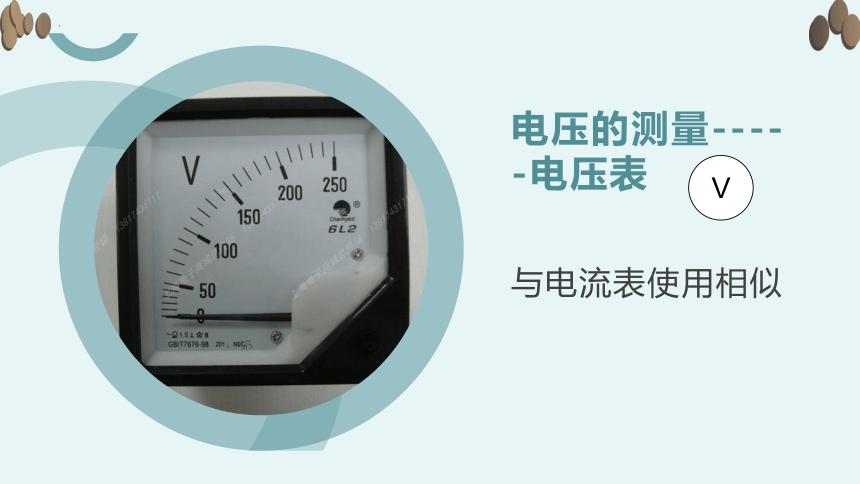

电压的测量-----电压表
与电流表使用相似
V

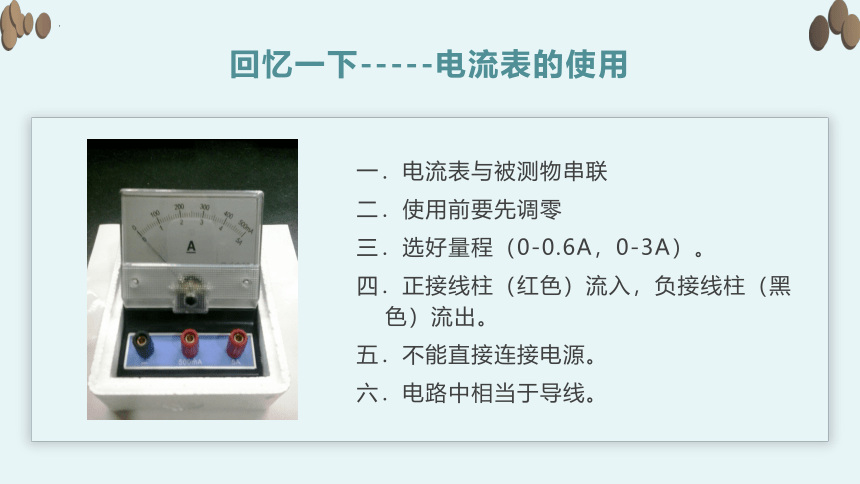

回忆一下-----电流表的使用
电流表与被测物串联
使用前要先调零
选好量程（0-0.6A，0-3A）。
正接线柱（红色）流入，负接线柱（黑色）流出。
不能直接连接电源。
电路中相当于导线。
电压表的使用
01
电压表与被测物并联
02
使用前也要调零。
03
选好量程（0-3V，0-15V）
04
正接线柱（红色）流入，负接线柱（黑色）流出。
05
可以直接连接电源
06
在电路中相当于断路。
电压表的使用
电流表与电压表相同点
使用前要先调零
01
都有两个量程
02
正接线柱（红色）流入，负接线柱（黑色）流出
03
电流表与电压表的不同
电压表 电流表
电流表与被测物串联 电流表与被测物串联
选好量程（0-3V，0-15V） 选好量程（0-0.6A，0-3A）
可以直接连接在电源上 不可以连接在电源上
相当于断路 相当于导线
电压表的测量对象
看连接电压两端的导线包围了那些原件。
断路识别
电压表有示数为电源电压
电压表无示数
短路识别
都没有示数
练习一下
同学们在学习了电压知识后，对电压有各自不同的认识，下列说法中不正确的( )
电源是提供电压的装置
电路中有电流就一定有电压
电路中有电压就一定有电流
电压是电路中形成电流的原因
C
练一练
如图所示，两块电压表的示数分别是_____和_____．
1V
2.5V
画出电路图
