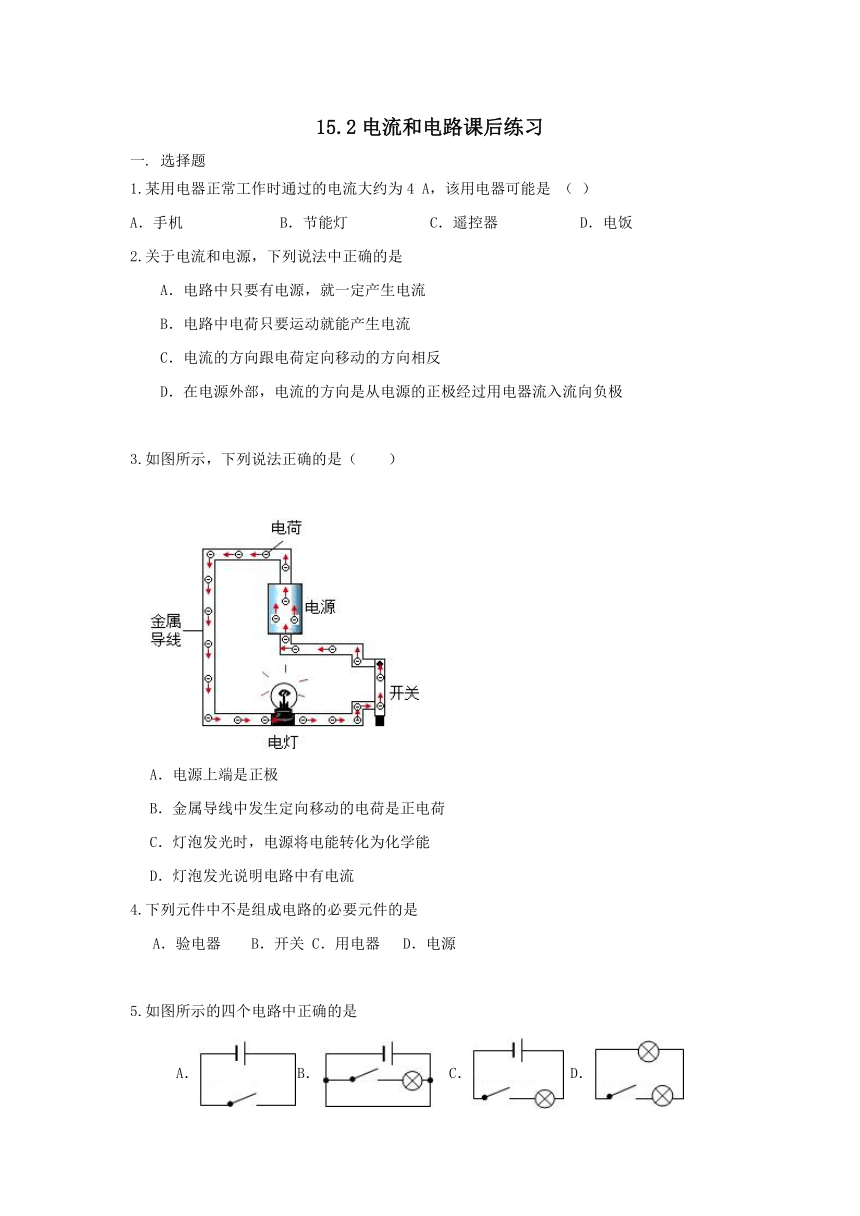

15.2电流和电路课后练习
选择题
1.某用电器正常工作时通过的电流大约为4 A,该用电器可能是 ( )
A.手机 B.节能灯 C.遥控器 D.电饭
2.关于电流和电源,下列说法中正确的是
A.电路中只要有电源,就一定产生电流
B.电路中电荷只要运动就能产生电流
C.电流的方向跟电荷定向移动的方向相反
D.在电源外部,电流的方向是从电源的正极经过用电器流入流向负极
3.如图所示,下列说法正确的是(  )
A.电源上端是正极
B.金属导线中发生定向移动的电荷是正电荷
C.灯泡发光时,电源将电能转化为化学能
D.灯泡发光说明电路中有电流
4.下列元件中不是组成电路的必要元件的是
A.验电器 B.开关 C.用电器 D.电源
5.如图所示的四个电路中正确的是
A. B. C. D.
6.在图所示的四个电路图中,连接正确的是(  )
A. B.
C. D.
7.下列说法不正确的是 ( )
A.电源是提供电能的装置,是将其他形式的能转化为电能
B.用电器是消耗电能的装置,是将电能转化为其他形式的能
C.开关控制用电器的工作,导线起连接作用
D.可以用导线直接把电池的正、负极连接起来
二.填空题
1.电荷的定向移动形成_______,把________定向移动的方向规定为电流的方向
2.简单电路是电源、用电器、开关和导线组成的。给充电宝充电时,充电宝相当于简单电路
中的________;充电宝给手机充电时,充电宝相当于简单电路中的___________。
3.如图所示,当开关S1和S2断开时,电路处于_______状态;当S1闭合S2断开时,电路处于_______状态;当开关S1和S2都闭合时,电路处于_______状态。y·co
4.石墨炸弹是一种用来破坏敌方供电设施的武器,这种炸弹爆炸时不会造成人员伤亡,而是在空中散布大量极细的石墨丝,由于石墨丝_____(选填“导电”或“不导电”),飘落到供电设备上会造成电路_____(选填“开路”或“短路”),从而使供电系统瘫痪。
5.恐怖分子在公共场所安装了定时炸弹,其引爆装置如图所示,S是定时开关,当设定起爆时间一到,定时开关S会自动__.为使引爆装置停止工作,拆弹专家应在图中__(填“a”或“b”)处剪断导线.拆除前起爆器上__(填“有”或“没有”)电流通过.
6.如图所示,两个相同的验电器A和B,A带负电,B不带电。验电器A的金属薄片张开,这是因为_________________________________。用金属棒把A和B连接起来的瞬间,金属棒中的电流方向从___________(选填“A到B”或“B到A”)。
7.只有电路接通时,电路中才有电流,接通的电路叫 ;如果电路没有闭合,或者导线没有连接好,电路在某处断开,这种状态叫做 ;不经用电器而直接用导线将电源两极连接起来叫做 。www-2-1
三.作图题
1.小明连好一个实物电路,请你帮他画出这个电路的电路图。
2.根据电路图连接实物图,连接导线不能交叉。
