15.3串联和并联课后练习（word版无答案）

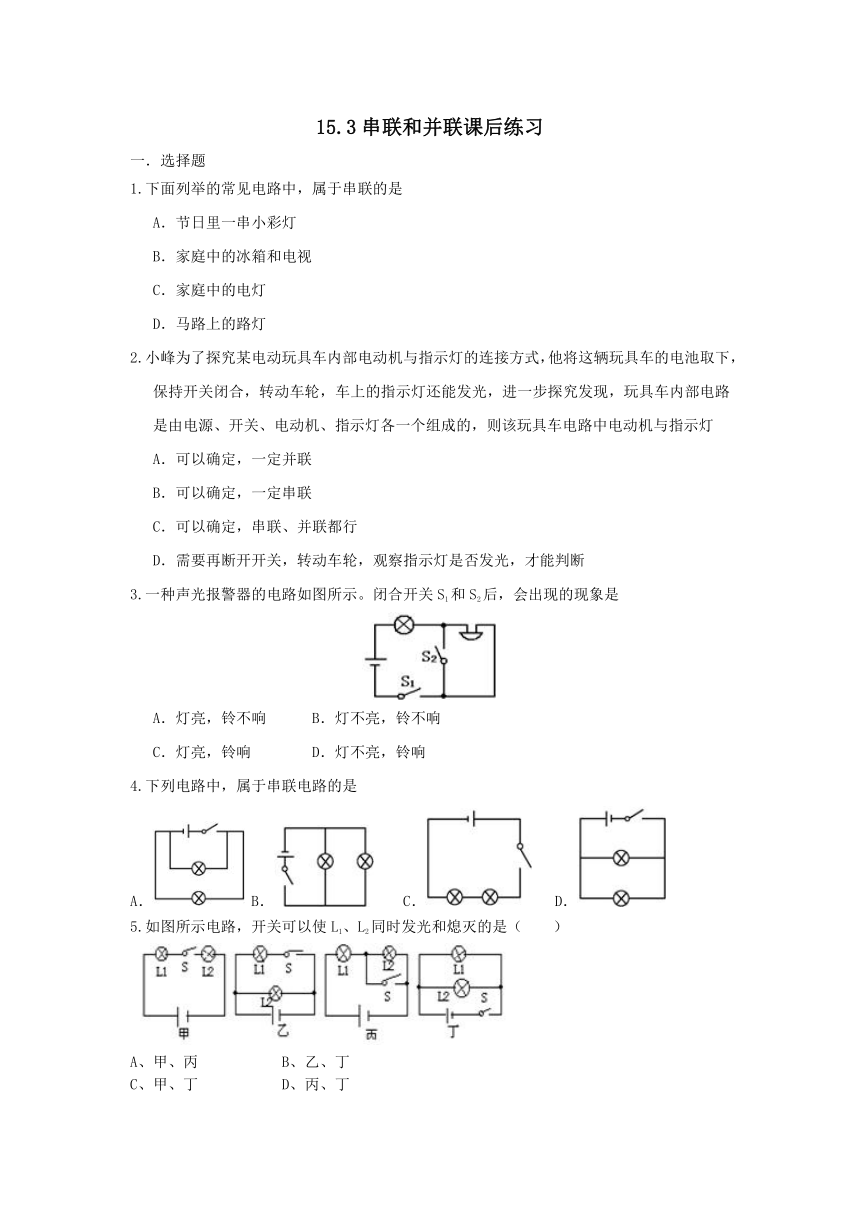

15.3串联和并联课后练习
选择题
1.下面列举的常见电路中，属于串联的是
A．节日里一串小彩灯
B．家庭中的冰箱和电视
C．家庭中的电灯
D．马路上的路灯
2.小峰为了探究某电动玩具车内部电动机与指示灯的连接方式，他将这辆玩具车的电池取下，保持开关闭合，转动车轮，车上的指示灯还能发光，进一步探究发现，玩具车内部电路是由电源、开关、电动机、指示灯各一个组成的，则该玩具车电路中电动机与指示灯
A．可以确定，一定并联
B．可以确定，一定串联
C．可以确定，串联、并联都行
D．需要再断开开关，转动车轮，观察指示灯是否发光，才能判断
3.一种声光报警器的电路如图所示。闭合开关S1和S2后，会出现的现象是
A．灯亮，铃不响 B．灯不亮，铃不响
C．灯亮，铃响 D．灯不亮，铃响
4.下列电路中，属于串联电路的是
A． B． C． D．
5.如图所示电路，开关可以使L1、L2同时发光和熄灭的是（ ）
A、甲、丙 B、乙、丁
C、甲、丁 D、丙、丁

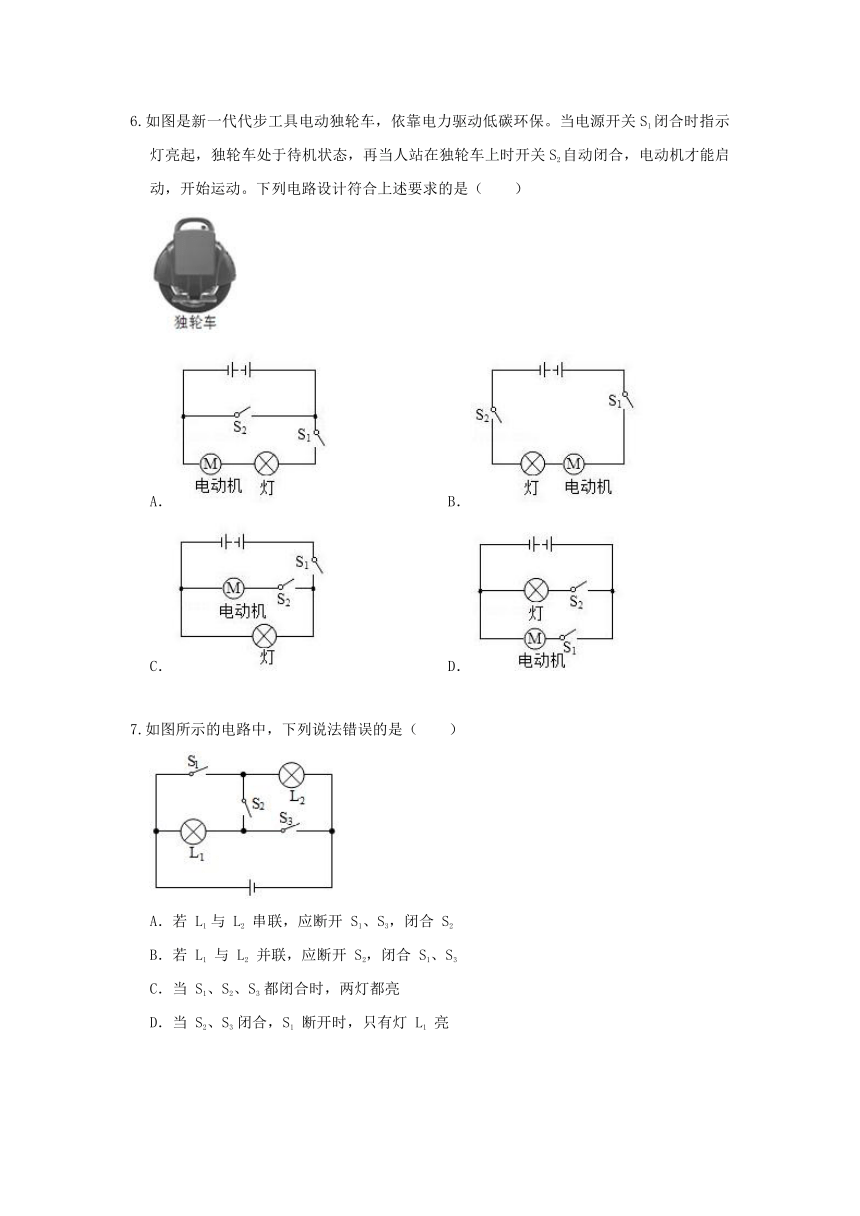

6.如图是新一代代步工具电动独轮车，依靠电力驱动低碳环保。当电源开关S1闭合时指示灯亮起，独轮车处于待机状态，再当人站在独轮车上时开关S2自动闭合，电动机才能启动，开始运动。下列电路设计符合上述要求的是（　　）
A． B．
C． D．
7.如图所示的电路中，下列说法错误的是（　　）
A．若 L1 与 L2 串联，应断开 S1、S3，闭合 S2
B．若 L1 与 L2 并联，应断开 S2，闭合 S1、S3
C．当 S1、S2、S3 都闭合时，两灯都亮
D．当 S2、S3 闭合，S1 断开时，只有灯 L1 亮
填空题
串联电路：把元件逐个______连接起来组成的电路叫做串联电路。其特点是：电流只有一条路径；各元件之间是互相影响的；开关控制______，且控制效果与开关的位置无关。例如：_______。
2.如图所示的电路中，要使灯L1、L2串联，应闭合的开关是______；要使灯L1、L2并联，应闭合的开关是_______；若同时闭合所有的开关，则电路________（填“通路”、“断路”或“短路”）。
3.家里的用电器都是 联的，控制这些用电器的开关与该用电器是 联的。
4.公路上，路灯的连接方式是_______联；回到家中，按下开关，电灯亮了，开关与电灯的
连接方式是_______联。
如图所示的电路中，要使R1、R2串联，应闭合的开关是______；要使R1、R2并联，应闭合的开关是_____， ( 选填“S1”、“S2”、“S3”)，该电路中干电池供电时将______能转化为电能。
6.两个灯泡串联的特点是：接通电路后，当一个灯泡不亮时，另一个灯泡___ ____；两个灯泡并联的特点是：接通电路后，当一个灯泡不亮时，另一个灯泡__ ____。
实验题
物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和一只开关（导线的连接情况隐藏在盒内）如图所示。
（1）当老师闭合开关时，两只小灯泡都亮了：断开开关，两灯泡又同时熄灭。
①请你判断：在这个木盒内，除了导线，一定还有另外一个电路元件，它是________。
②根据上述现象，不用其他任何仪器的情况下，如何判断它们的连接方式。
（2）经过检验，这两只灯泡确实是串联的，但在老师闭合开关的时候，细心的小华观察到灯L1比L2亮些，她认为这是因为L1比L2更靠近电源正极的缘故。
①你认为小华的判断是________（选填“正确的”或“错误的”）
②在不增加其他器材的条件下能证实小华的判断是否正确的做法是________。
作图题
1.根据如图所示的实物连线图，在虚线方框中画出对应的电路图。
2.根据图1中的电路图，把图2的电路元件连接起来。
