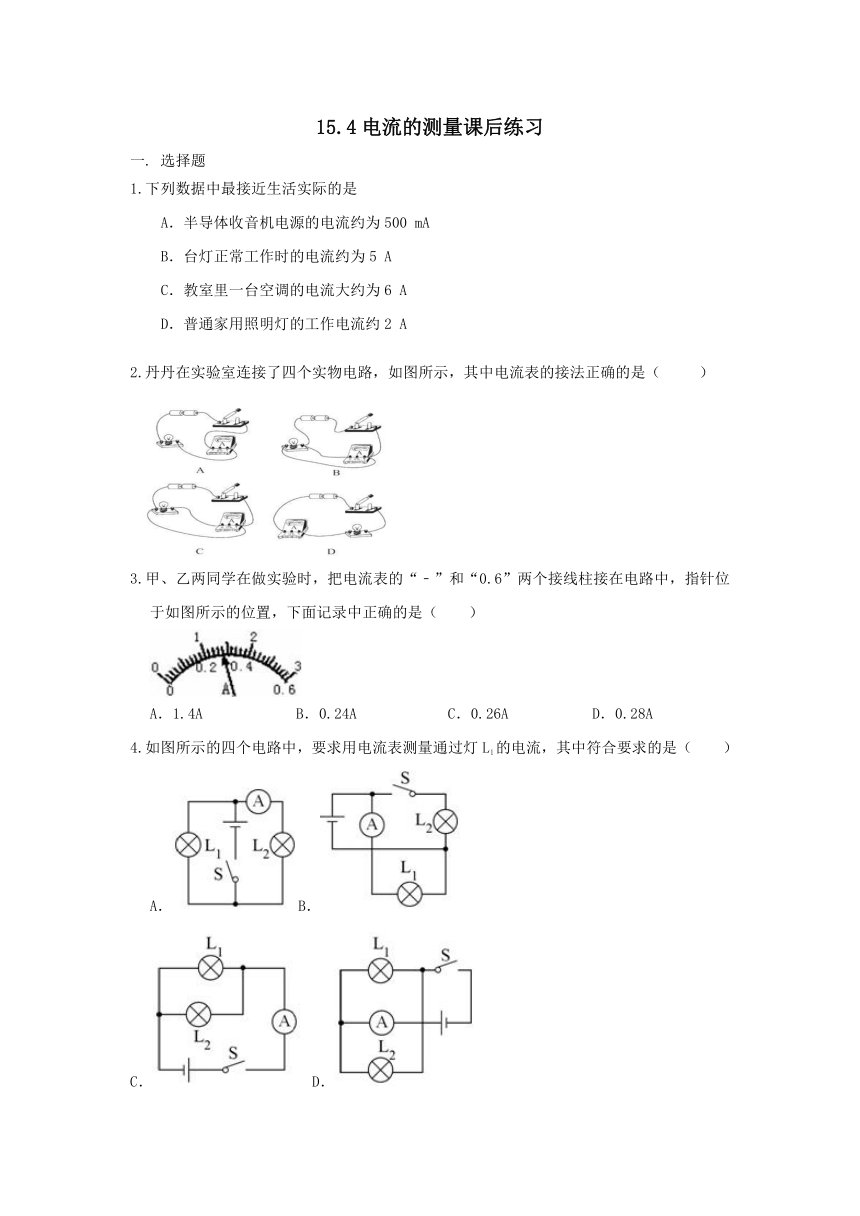

15.4电流的测量课后练习
选择题
1.下列数据中最接近生活实际的是
A．半导体收音机电源的电流约为500 mA
B．台灯正常工作时的电流约为5 A
C．教室里一台空调的电流大约为6 A
D．普通家用照明灯的工作电流约2 A
2.丹丹在实验室连接了四个实物电路，如图所示，其中电流表的接法正确的是（ ）
3.甲、乙两同学在做实验时，把电流表的“﹣”和“0.6”两个接线柱接在电路中，指针位于如图所示的位置，下面记录中正确的是（　　）
A．1.4A B．0.24A C．0.26A D．0.28A
4.如图所示的四个电路中，要求用电流表测量通过灯L1的电流，其中符合要求的是（　　）
A．B．
C． D．
5.如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是（　　）
A．电流表甲测的是L2的电流
B．电流表乙测的是L2的电流
C．电流表与电灯并联了
D．电流表甲测的是干路中的电流
6.如图所示电路，闭合开关，以下判断正确的是
A．灯L1、L2串联 B．电流表测灯L1电流
C．电流表测灯L2电流 D．电流表测总电流
7.如图所示，实验室用电流表的读数为（ ）
A．2.5A B．0.5A
C．0.45A D．2.2A
二.填空题
1、在电学实验中，电流表应该_____在电路中（选填“串联”或“并联”），图中电流表的示数为_____安.21世纪教育网版权所有
我们家里的用电器大多是 联的。一般来说，家用电冰箱工作时的电流约为1 A，或表示为 mA。
在电路中，若发生如图所示的现象，则在A、B间可能连接了_____、_____.(写出两种)
表示电流_______的物理量是电流，通常用字母I表示，它的单位是_____，简称安，符号是_____
5.某同学在做一个电学实验时，闭合开关后，发现电流表指针的偏转方向如图所示.发生这一现象的原因是__________，纠正的方法是_____.　　21*cnjy*com
6.电流表的正确连接：（1）必须将电流表与被测用电器 联，（2）必须让电流从“ ”接线柱流进“ ”接线柱流出，（3）必须正确选择电流表的 ，（4）不允许把电流表直接连到 两极。【
三.实验题
1.某同学在使用电流表测量通过某一灯泡的电流的实验，闭合开关后，发现电流表的指针偏转到如图所示的位置，于是他立即断开开关。则：
（1）在连接电路前开关应________
（2）测量时产生这种现象的原因是________
（3）改正错误后，该同学再闭合开关，发现指针的读数是1.8A，请你在图中画出指针的位置。
2.如图是实验室常用的一种电流表，其零刻度不在表盘的最左端，当导线a、b 分别与标有“一”和“3”的接线柱相连时，电流表指针偏转情况如甲图所示。
(1) 此时，电流是从导线_____（填“a”或“b”）流入电流表；
(2) 为了增大指针的偏转角度从而减小读数误差，应将导线b与标有“____”的接线柱相连；
(3) 纠正错误之后,电流表指针如乙图所示,则读数为_____A；
(4) 电流表指针摆动如丙图所示，原因是___________。
四.作图题
1.如图所示为一实物电路，请在方框内画出对应的电路图.
2.在图11所示的电路中，有一根导线尚未连接，请用笔线代替导线补上。补上后要求：当电键S闭合时，灯L1 L2都发光，且电流表的示数不变。【来源：21·世纪·教育·网】
