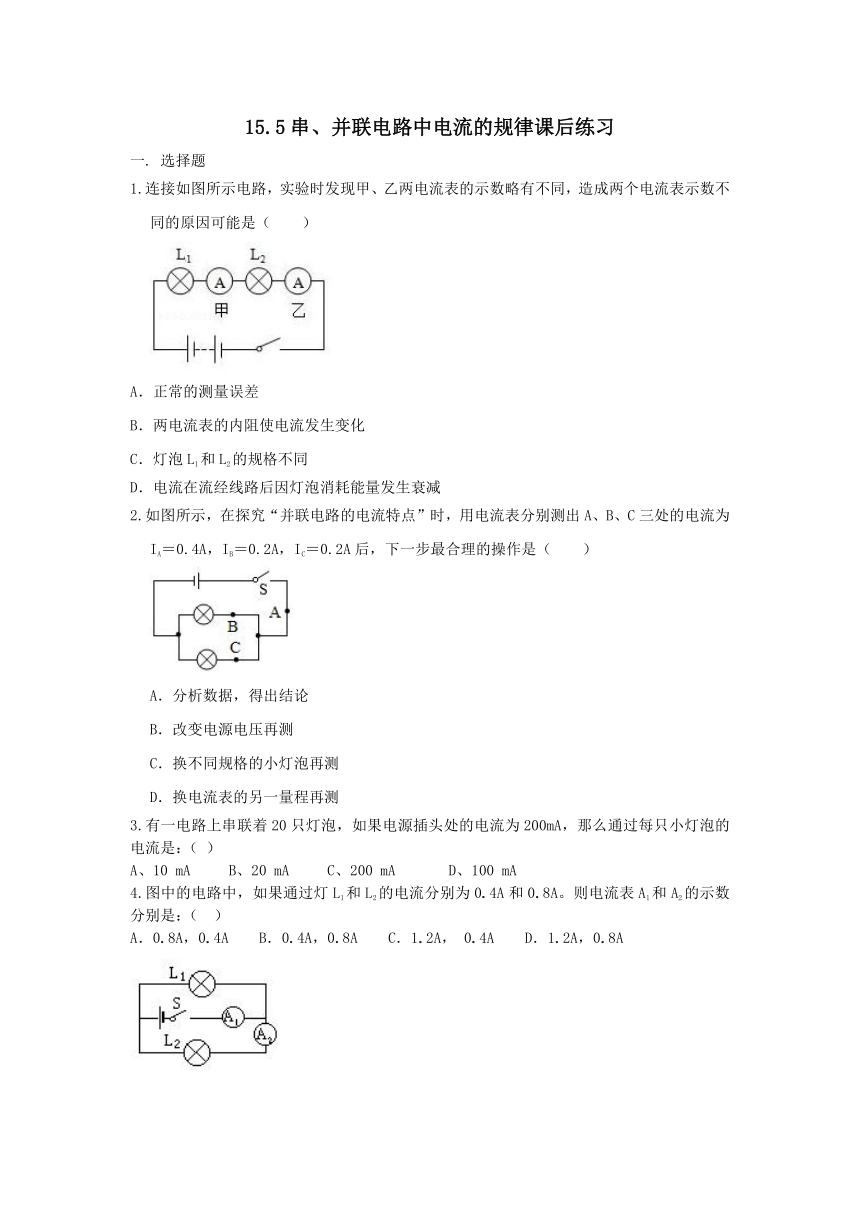

15.5串、并联电路中电流的规律课后练习
选择题
1.连接如图所示电路，实验时发现甲、乙两电流表的示数略有不同，造成两个电流表示数不同的原因可能是（　　）
A．正常的测量误差
B．两电流表的内阻使电流发生变化
C．灯泡L1和L2的规格不同
D．电流在流经线路后因灯泡消耗能量发生衰减
2.如图所示，在探究“并联电路的电流特点”时，用电流表分别测出A、B、C三处的电流为IA＝0.4A，IB＝0.2A，IC＝0.2A后，下一步最合理的操作是（　　）
A．分析数据，得出结论
B．改变电源电压再测
C．换不同规格的小灯泡再测
D．换电流表的另一量程再测
3.有一电路上串联着20只灯泡，如果电源插头处的电流为200mA，那么通过每只小灯泡的电流是：（ ）21cnjy.com
A、10 mA B、20 mA C、200 mA D、100 mA
4.图中的电路中，如果通过灯L1和L2的电流分别为0.4A和0.8A。则电流表A1和A2的示数分别是：（ ）21·cn·jy·com
A．0.8A，0.4A B．0.4A，0.8A C．1.2A， 0.4A D．1.2A，0.8A
5.如图L l 和L2是两只完全相同的灯泡，当电流表Al的示数为04A时，电流表A2、A3的示数分别是 ( )www-2-1-cnjy-com
A．04A， 04A B．08A，08A
C．04A, 08A D．08A，04A
6.小名将两只不一样的灯泡串联在同一电源上，有一只灯泡发出了很强的光，而另一只灯泡却发出较暗的光，同学们议论纷纷，你认为正确的是（ ）【来源：21·世纪·教育·网】
A．发光强的灯泡中的电流大 B．发光暗的灯泡中的电流小
C．两灯中的电流一样大 D．发光暗的灯泡可能没有接触好
7.如图甲所示，闭合开关，两灯泡均正常发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（ ）
A．1.2A，1.2A B．0.3A，0.3A C．1.2A，0.3A D．1.5A，0.3A
填空题
1.串联电路中的电流处处 ，用代数式表示为： 。21cjy.com
2.并联电路干路中的电流等于各支路电流 ，用代数式表示为： 。21世
3.如图所示电路，电流表A1测量的是通过灯 的电流，A2测量的是 的电流。如果A1、A2的示数分别是0.1A、0. 5A，则通过灯L2的电流大小为 A。
4.如图，闭合开关S，电流表A1测量的是通过_____中的电流，若A1、A2的示数分别为1. 5 A和0.7A，则L1中的电流是_____A．
5.在如图甲的电路中，闭合开关S后，电流表A1的示数如图乙，电流表A的示数如图丙，则电流表A2的示数为________A。
三.实验题
1.小红用如图所示的电路来探究串联电路的电流特点，用一个电流表分别接在a、b、c三处去测量电流。
（1）在拆接电路时，开关必须________。
（2）实验中最好选择规格________（选填“相同”或“不相同）的小灯泡。
（3）他先把电流表接在a处，闭合开关后，发现两灯的亮度不稳定，电流表的指针来回摆动。故障的原因可能是________。
A．某段导线断开
B．某接线柱处接触不良
C．某灯泡被短路
D．电流表被烧坏
（4）他排除故障后，重新闭合开关，电流表的指针指示位置如图乙所示，则所测的电流值为________A。
（5）他测量了a、b、c三处的电流，随后又进行了多次实验，其中一次实验的测量数据如下表，在分析数据时，发现三处的测量值有差异，下列分析正确的是________。
Ia（A） Ib（A） Ic（A）
0.16 0.15 0.14
A．可能是因为测量误差
B．是因为没有对电流表调零
C．串联电路中各处的电流本来就不等
D．电流从电源正极流向负极的过程中电流越来越小
（6）小红进行多次实验的主要目的是________。
①减小实验误差
②寻找普遍规律
四.计算题
1.如图甲所示的电路，当开关S闭合后，两灯都发光。这时两个电流表A1、A2指针所指的位置都如图乙所示。求：
（1）通过灯L1的电流；
（2）通过灯L2的电流。
