14.1 热机
1.转移：
加热物体
2.转化：
使物体获得机械能
纽科门发明蒸汽机
瓦特改良蒸汽机
【思考】
生活中如何利用内能呢？
【热机】
俗称：发动机
外燃机
热机

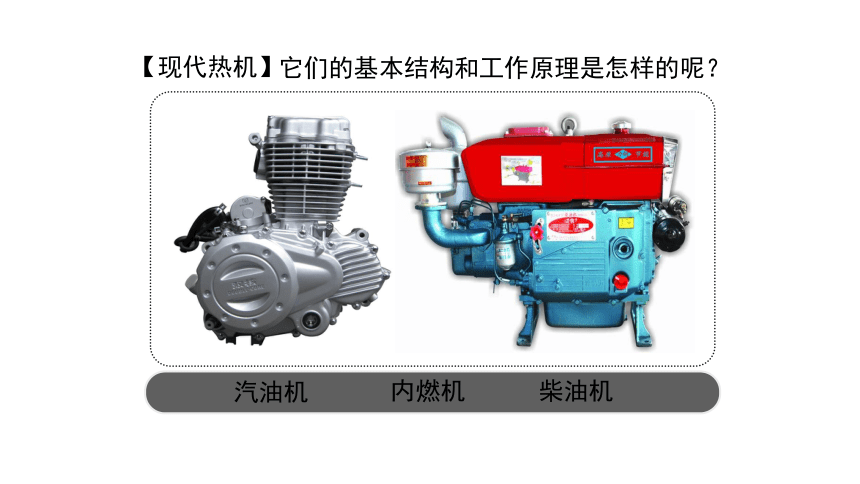

【现代热机】
它们的基本结构和工作原理是怎样的呢？
汽油机
柴油机
内燃机

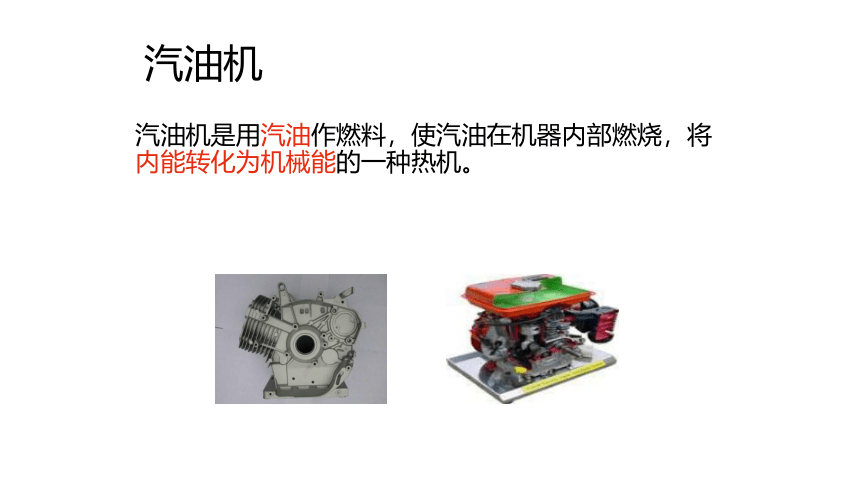

汽油机
汽油机是用汽油作燃料，使汽油在机器内部燃烧，将内能转化为机械能的一种热机。

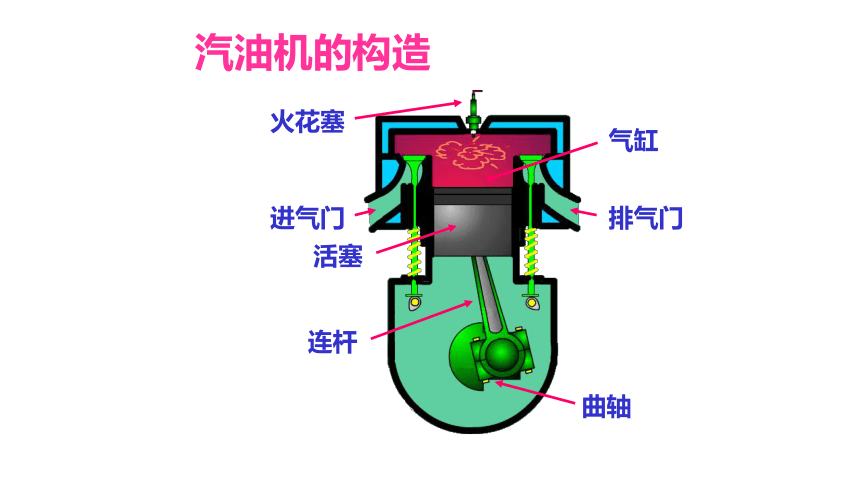

汽油机的构造
火花塞
气缸
进气门
活塞
连杆
排气门
曲轴

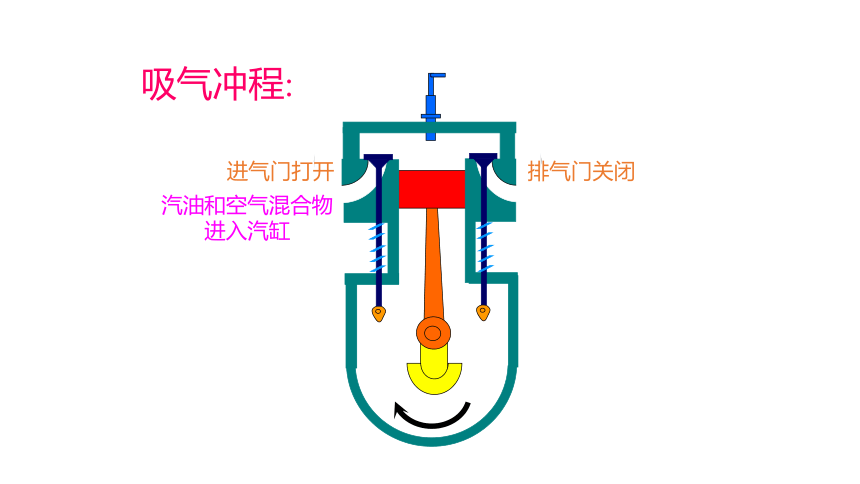

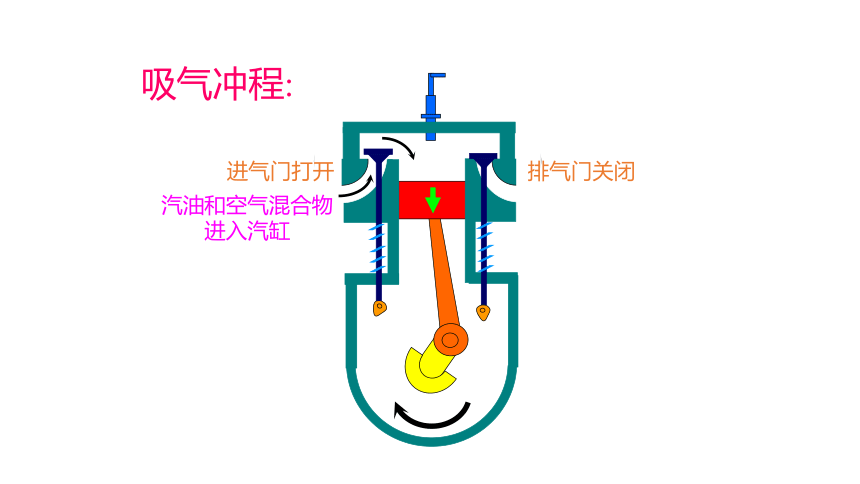

吸气冲程:
进气门打开
排气门关闭
汽油和空气混合物 进入汽缸
吸气冲程:
进气门打开
排气门关闭
汽油和空气混合物 进入汽缸

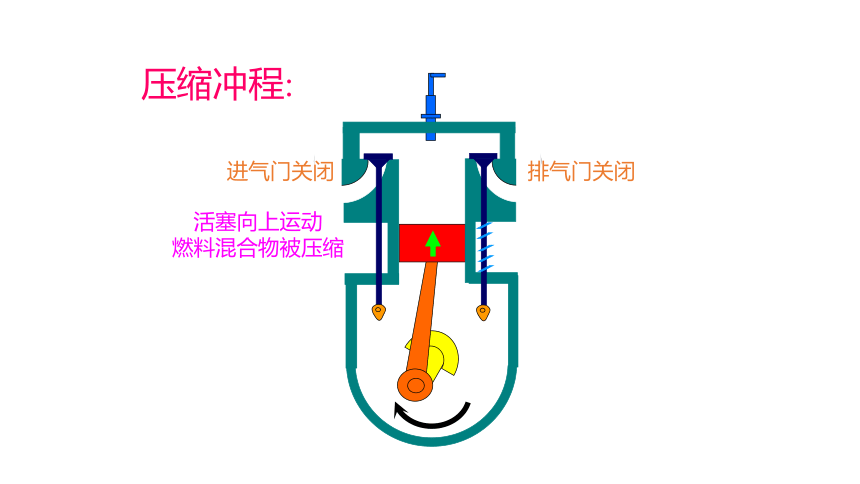

压缩冲程:
进气门关闭
排气门关闭
活塞向上运动 燃料混合物被压缩

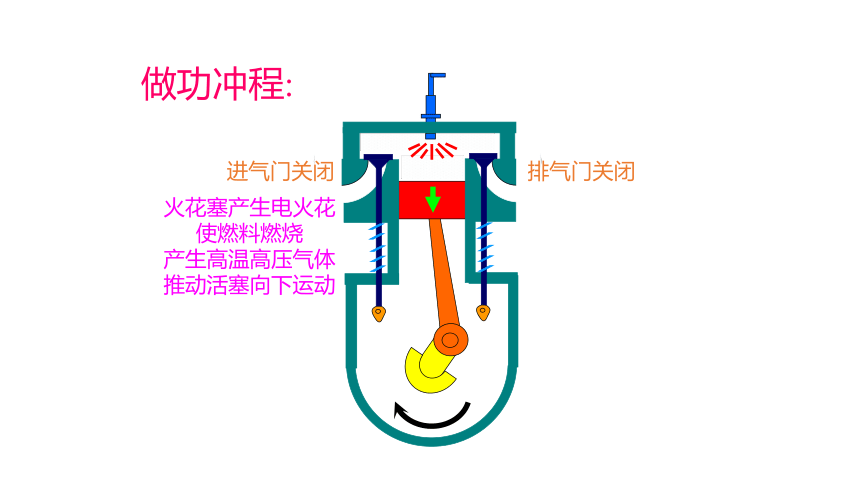

做功冲程:
进气门关闭
排气门关闭
火花塞产生电火花 使燃料燃烧 产生高温高压气体 推动活塞向下运动
做功冲程:
进气门关闭
排气门关闭
火花塞产生电火花 使燃料燃烧 产生高温高压气体 推动活塞向下运动
排气冲程:
进气门关闭
排气门打开
活塞向上运动把废气排出汽缸
汽油机四冲程的特点
冲程名称 进气门 排气门 活塞运动方向 作用 能量的转化
吸气冲程
压缩冲程
做功冲程
排气冲程
开
关
向下
吸入汽
油和空气
无
关
关
向上
压缩气体
提高温度
关
关
向下
高温气体膨胀推动活塞做功
关
开
向上
排出废气
无
机械能转
化为内能
内能转化
为机械能
一个工作循环里，活塞往返 次，曲轴转动 周。
冲程是燃气对外做功，其他三个冲程是靠 来完成。
两
做功
两
飞轮的惯性
吸气冲程:
进气门 打开
排气门关闭
压缩冲程:
进气门 关闭
排气门关闭
排气冲程:
进气门 关闭
排气门打开
做功冲程:
进气门 关闭
排气门关闭
柴油机的构造
喷油嘴
进气门
活塞
连杆
排气门
气缸
曲轴
火花塞
想想议议：
汽油机和柴油机的工作过程有什么相同点，有什么不同点？
1．基本构造和主要部件的作用相似。
2 ．每个工件循环都经历四个冲程：吸气冲程、压缩冲程、做功冲程、排气冲程。
3 ．四个冲程中，只有做功冲程对外做功，其余三个冲程靠飞轮惯性完成。
4 ．一个工作冲程中，活塞往复两次，飞轮转动两周，做功一次。
相同点
不同点
1．构造不同：汽油机气缸顶有火花塞，而柴油机气缸顶部有喷油嘴。
2 ．燃料不同：汽油机的燃料是汽油，而柴油机的燃料是柴油。
3 ．吸气不同：汽油机吸进汽油和空气的混合气体，柴油机只吸进空气。
4 ．点火不同：汽油机属点燃式点火，柴油机属压燃式点火。
三 热机与环境
Ⅰ、热机的利用带来的环境污染
Ⅱ、怎样控制热机对环境造成的污染
1、排出的废气温度较高。
2、废气中含有各种有害的气体和粉尘。
3 、热机工作时噪声污染严重
（1）改进燃烧设备（EFI系统）；
（2）充分利用污染少的能源（无铅汽油）
（3）在排气管上安装消声器，以减少噪声污染
太阳能汽车
太阳能汽车
电动车
天然气汽车
小结
⑴热机
种类：蒸汽机、内燃机、喷气发动机、火箭发动机。
共同点：将燃料燃烧时的 能转化为 能，通过做
功把 能转化为 能。
⑵汽油机
以汽油为燃料的热机。
工作时完成的四个冲程
一个工作循环完成 冲程，其中只有 冲程对外做功，其他三个冲程为辅助冲程，靠 来完成。
化学
机械
内
内
四个
做功
飞轮惯性
