16.3 电阻 课件

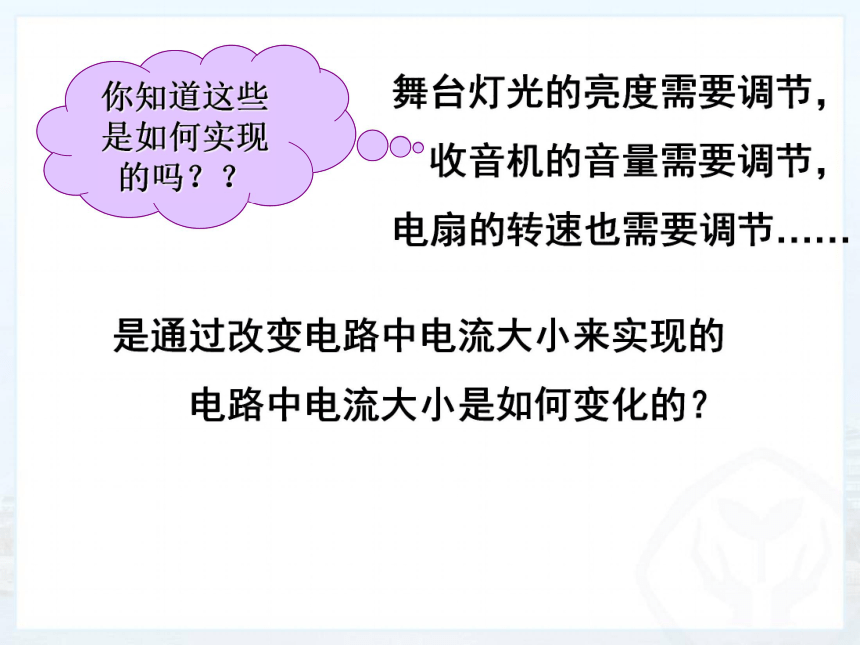

课件44张PPT。电 阻 第十六章 第３节舞台灯光的亮度需要调节，
收音机的音量需要调节，
电扇的转速也需要调节……你知道这些是如何实现的吗？？是通过改变电路中电流大小来实现的

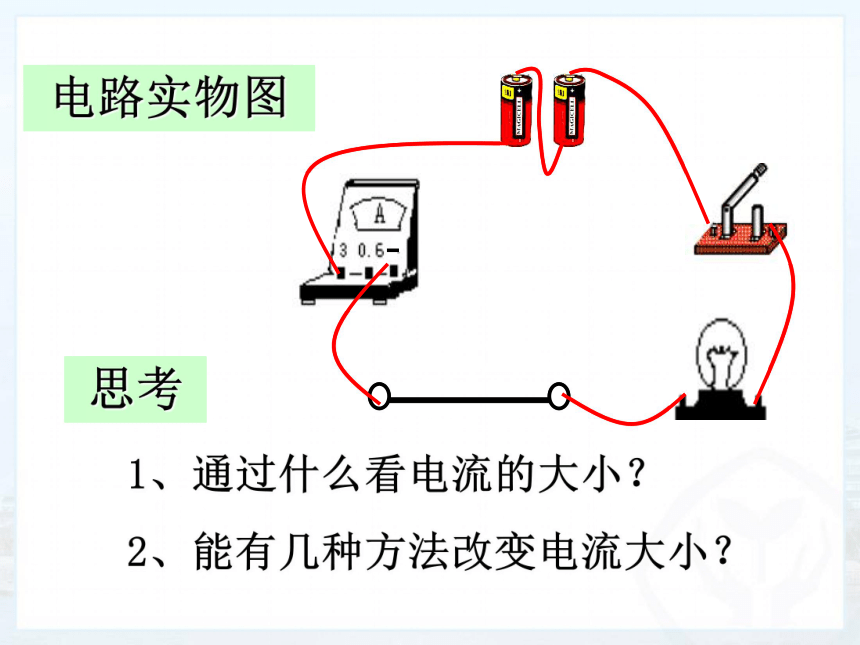

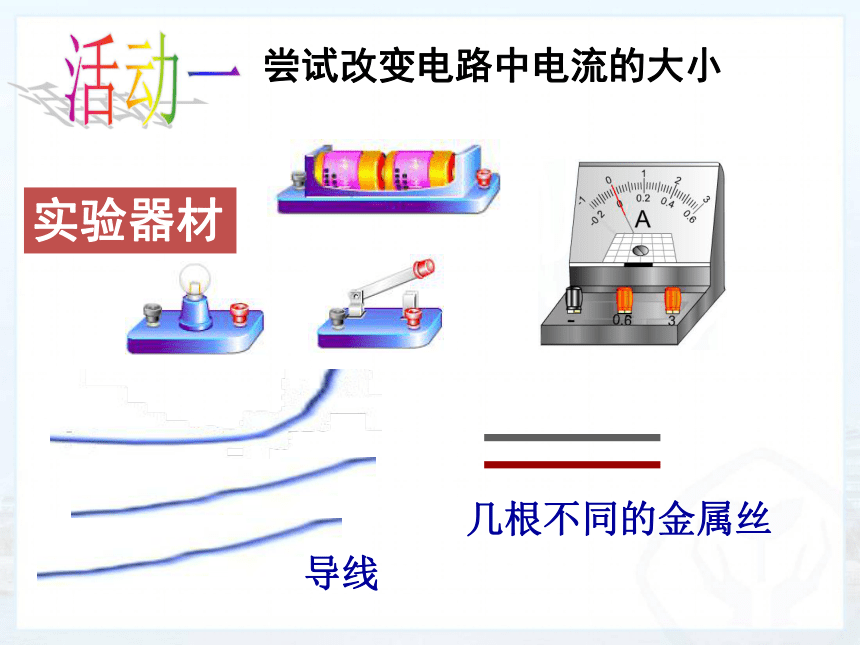

电路中电流大小是如何变化的？活动一尝试改变电路中电流的大小几根不同的金属丝实验器材导线电路实物图思考1、通过什么看电流的大小？

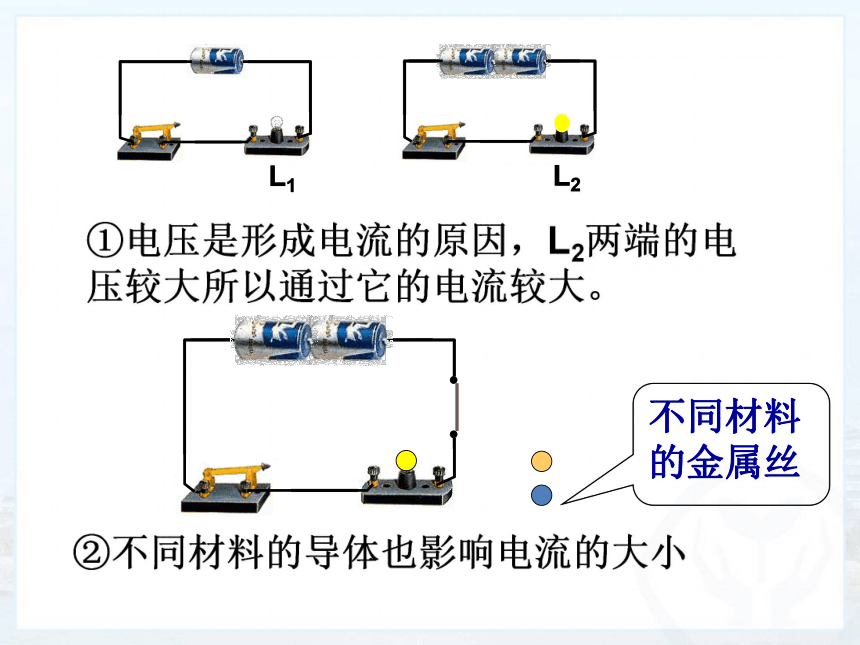

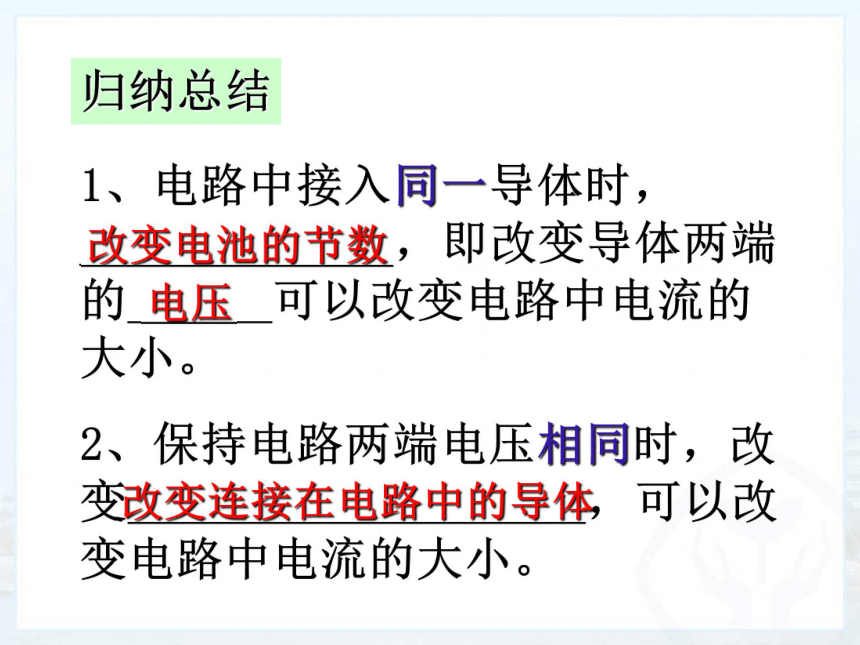

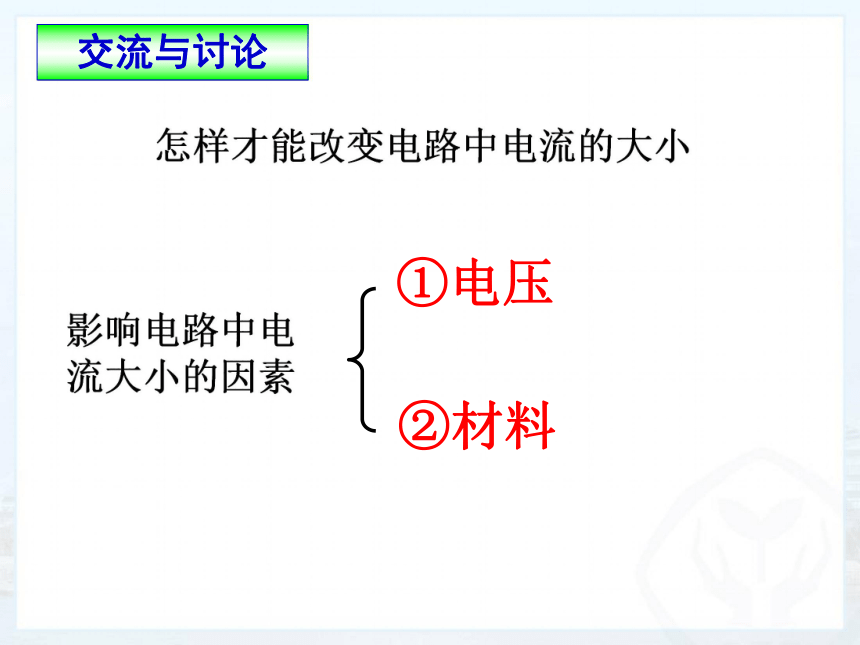

2、能有几种方法改变电流大小？①电压是形成电流的原因，L2两端的电压较大所以通过它的电流较大。不同材料的金属丝②不同材料的导体也影响电流的大小交流与讨论怎样才能改变电路中电流的大小影响电路中电流大小的因素①电压②材料归纳总结1、电路中接入同一导体时，_____________，即改变导体两端的______可以改变电路中电流的大小。

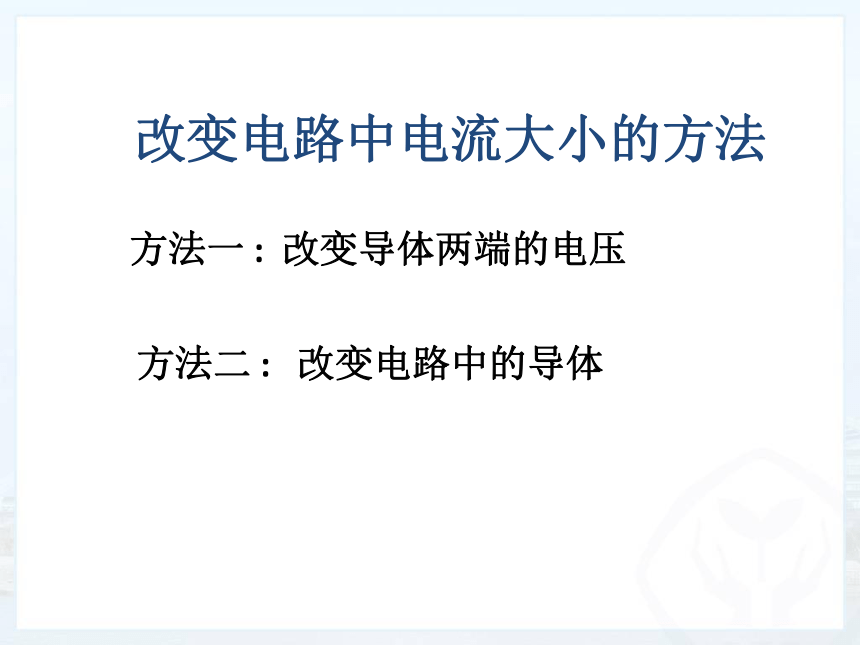

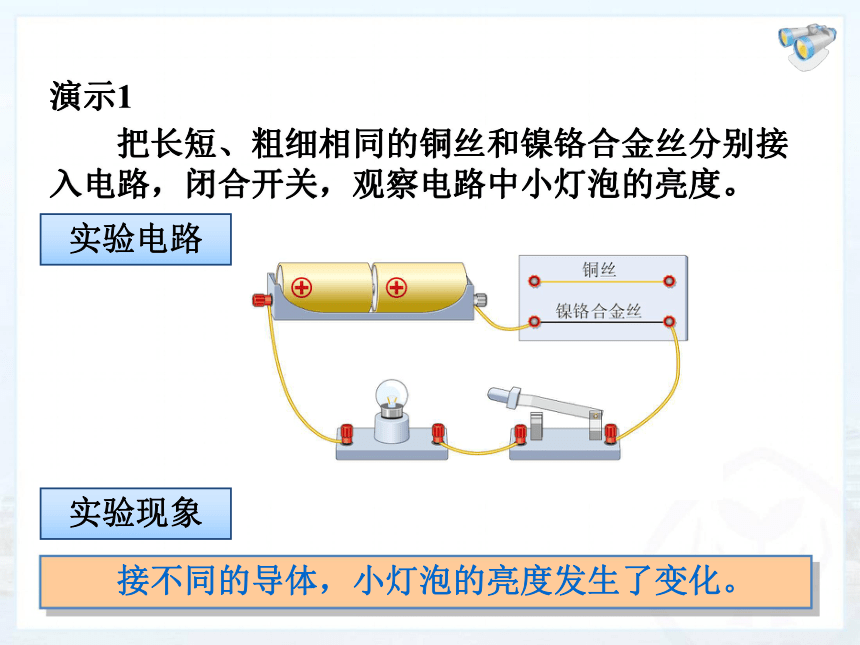

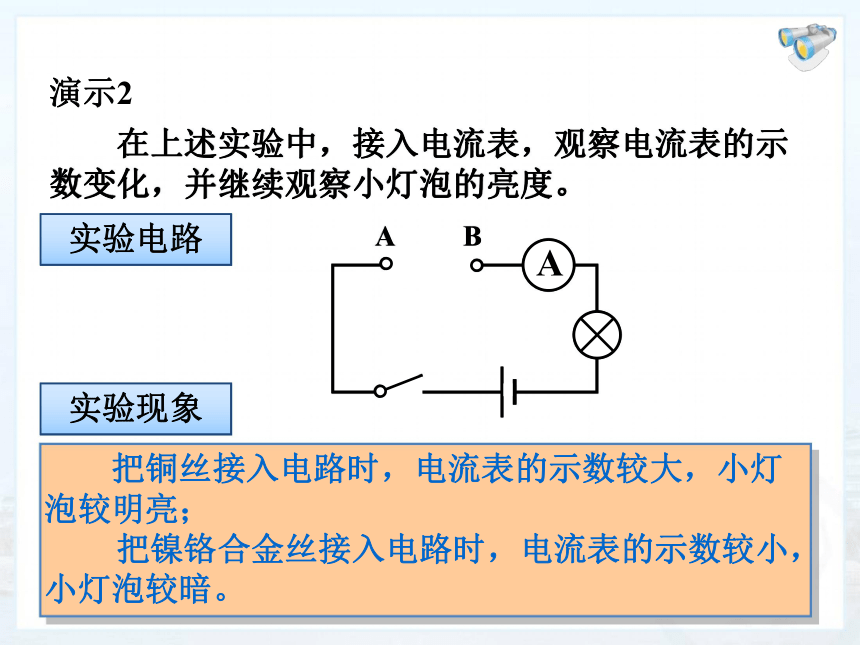

2、保持电路两端电压相同时，改变___________________，可以改变电路中电流的大小。改变电池的节数电压改变连接在电路中的导体方法二 : 改变电路中的导体改变电路中电流大小的方法方法一 : 改变导体两端的电压　　导线多是用铜做的，特别重要的电器设备的导线还要用昂贵的银来做。铁也是导体，既多又便宜，想想看，为什么不用铁来做导线呢？演示1　　把长短、粗细相同的铜丝和镍铬合金丝分别接入电路，闭合开关，观察电路中小灯泡的亮度。　　接不同的导体，小灯泡的亮度发生了变化。实验电路实验现象　　在上述实验中，接入电流表，观察电流表的示数变化，并继续观察小灯泡的亮度。实验电路实验现象　　把铜丝接入电路时，电流表的示数较大，小灯泡较明亮；
　　把镍铬合金丝接入电路时，电流表的示数较小，小灯泡较暗。 　　演示2　　导体虽然容易导电，但对电流也有一定的阻碍作用。
　　在相同的电压下，通过铜丝的电流比较大，表明铜丝对电流的阻碍作用比较小；
　　通过镍铬合金丝的电流比较小，表明镍铬合金丝对电流的阻碍作用比较大。　　在相同的电压下，通过铜丝的电流比镍铬合金丝的大，为什么会有这种差别呢？实验现象问　题　　1．在物理学中，用电阻来表示导体对电流阻碍作用的大小。
　　导体的电阻越大，表示导体对电流的阻碍作用就越大。导体的电阻通常用字母R表示。
　　2．单位：欧姆（ohm），简称欧，符号Ω。
　　3．电阻的单位还有：兆欧（MΩ）
　　　　　　　　　　　 千欧（kΩ）
　　换算关系是：
　　1 kΩ = 1 000 Ω= 103 Ω
　　1 MΩ = 1 000 000 Ω=106 Ω一、电阻 欧姆(Georg Simon Ohm,　1787～1854)，
德国物理学家．1787年3月16日出生于德国埃尔
兰根．
欧姆在物理学中的主要贡献是发现了欧姆定
律．另外，欧姆还发现了电阻与导线的长度及横
截面的关系．
1841年英国皇家学会授予他科普利奖章，
1842年被聘为国会会员，1845年被接纳为巴伐利
亚科学院院士．为纪念他，电阻的单位以他的姓
氏“欧姆”命名　　4．电阻器
　　在电子技术中，我们常用到有一定电阻值的元件——电阻器，也叫做定值电阻，简称电阻。电路图中用符号 表示。几个特殊值1.实验室用的连接导线的电阻很小，常用的1m长的铜导线，阻值小于百分之几欧，通常可以忽略不计。
2.电流表的电阻很小，近似情况下可看作等于零。
3.电压表的电阻很大，近似情况下看作无限大。
4.人体的电阻约为几十千欧至几千千欧。
5手电筒的小灯泡其灯丝电阻为几欧到几十欧 我们看到，高压输电用的电线，使用的金属线又粗又直。为什么不用细导线输电呢？
电炉上面的电炉丝，为什么不用粗而直的导线呢？导体的电阻大小还跟哪些因素有关？想想议议●电阻的大小是否跟导线的长度有关；
●电阻的大小是否跟导线的粗细有关；
●其他因素。在材料一定的情况下，电阻的大小还和哪些因素有关？二、探究影响电阻大小的因素问　题猜　想实验方案 通过比较灯的亮暗来判断，如灯亮，则对电流阻碍作用小，电阻小。 通过比较电流表中电流的大小，如电流大，则对电流的阻碍作用小，电阻小。既可比较灯的亮暗，也可比较电流的大小 实验过程中需记录的内容有哪些？你能设计一张表格来表示吗？你会选择哪两根导体做实验？1、研究导体的电阻与长度的关系1．探究电阻与导体长度的关系[实验方案]1．探究导体电阻与长度的关系。 控制的不变量有＿＿、＿＿、＿＿。材料　粗细　温度[实验方案]1．探究导体电阻与长度的关系。 控制的不变量有＿＿、＿＿、＿＿。材料　粗细　温度 实验结果：
材料、粗细相同的导体，长度越大，电阻＿＿。较大你会选择哪两根导体做实验？2、研究导体的电阻与粗细的关系2．探究电阻与导体横截面积的关系2、研究导体的电阻与粗细的关系[实验方案]控制的不变量有＿＿、＿＿、＿＿。 材料　长度　温度2、研究导体的电阻与粗细的关系[实验方案]控制的不变量有＿＿、＿＿、＿＿。 实验结果：
材料、长度相同的导体，越粗，电阻＿＿。材料　长度　温度越小你会选择哪两根导体做实验？3、研究导体的电阻与材料的关系3．探究导体电阻与材料的关系。 [实验方案]控制的不变量有＿＿、＿＿、＿＿。长度　粗细　温度实验结果：
长度、粗细相同的导体，电阻大小与材料有关。3．探究导体电阻与材料的关系。 [实验方案]控制的不变量有＿＿、＿＿、＿＿。长度　粗细　温度 越长 电阻越大
越短 电阻越小横截面积越大 电阻越小
越小 电阻越大 材料 不同物体导电能力不同 长度　　家庭电路的灯泡使用时间久了，灯丝就容易熔断，而且常常断在闭合开关的一瞬间，为什么？
　说明导体的电阻还受什么影响呢？生活现象：探究活动请大家设计导体电阻跟温度有关的实验方案。实验4：电阻还与温度有关加热一般金属导体 的电阻与温度有关，
温度越高电阻越大。思考：当金属导体的温度降低时，
其电阻会如何变化呢？导体对电流的阻碍作用小。
绝缘体对电流的阻碍作用大。导电能力
银
铜
铝
铁
炭笔
酸溶液
碱溶液
盐水
地表
湿木
锗
硅
汽油
干纸
干布
玻璃
橡胶
陶瓷
绝缘能力 常温下物体的导电和绝缘能力的顺序排列　　在其他条件相同的情况下，电阻较小的材料导电性能较强；反之，电阻较大，导电性能较弱。右图展示的是不同材料在导电性能上的排序，从上至下，材料的导电性能依次减弱。半导体有一些元素，例如硅、锗，导电性能介于金属和非金属之间，比金属差，比非金属强，常常称做半导体
利用半导体材料可以制作二极管、三极管。硅二极管超导现象某些物质在很低的温度时，如铝在1.39K（-271.76℃）以下，电阻就变成了零。这就是超导现象
用具有这种特性的材料可以做成超导材料思考的电阻为 10Ω它的电阻为多少?它的电阻为多少?拉成长度是原来的2倍。压成长度是原来的0.5倍。40欧2.5欧　　1．一个导体接在3伏的电源上，电阻大小为10欧，若从电路中取下这个导体，导体的电阻值为_______欧。
练一练解析：
　　电阻大小为10欧，是这个导体本身的属性，与导体是否连在电路中，两端是否有电压，其中是否有电流都无关。　　2.（1）铁比铜便宜，为什么家庭电路中用铜导线而不用铁导线？　　（2）为什么不能用湿手操作电器？　　3. A、B两根完全一样的导线，长度都是1 m。把A剪去一半，剩下的一半跟B相比，哪个电阻大？把A剩下的一半再拉长到 1 m跟B相比，哪个电阻大？ 练一练你知道：人体的电阻有多大吗？ 一般来说，人体电阻的平均值是1000—
2000欧。不同的人电阻是不同的，同一个
人在不同情况下的电阻也是不同的。当气
温高或人体出汗时人体电阻较小；而在气
温低、空气干燥的冬天，人体皮肤很干燥
时，电阻较大。　　1．物理学中，用电阻来表示导体对电流阻碍作用的大小。　　3．电阻是导体本身的性质。它的大小取决于导体的材料、长度、横截面积，还受温度影响。 　　2．电阻的单位是欧姆，简称欧，符号Ω。课堂小结
