(共23张PPT)

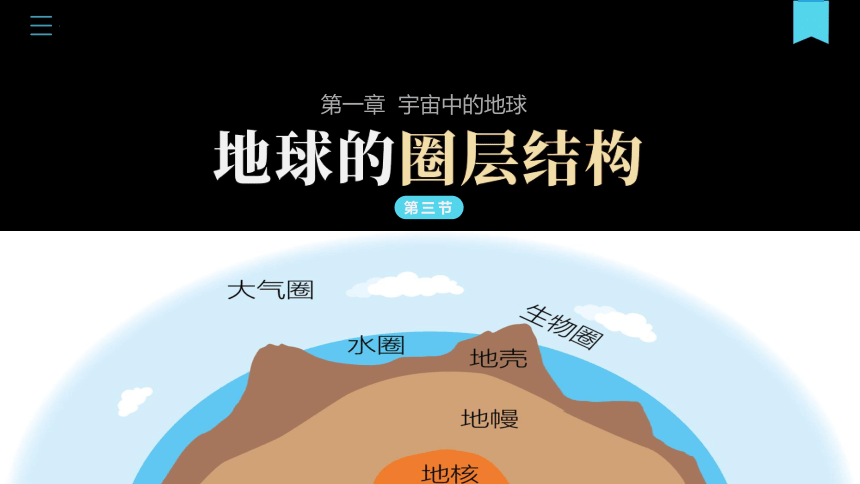

第三节
第一章 宇宙中的地球

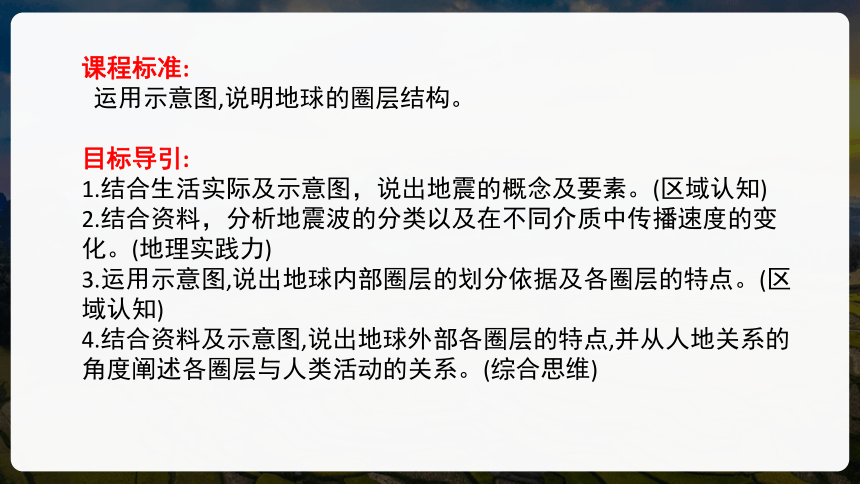

课程标准:
运用示意图,说明地球的圈层结构。
目标导引:
1.结合生活实际及示意图，说出地震的概念及要素。(区域认知)
2.结合资料，分析地震波的分类以及在不同介质中传播速度的变化。(地理实践力)
3.运用示意图,说出地球内部圈层的划分依据及各圈层的特点。(区域认知)
4.结合资料及示意图,说出地球外部各圈层的特点,并从人地关系的角度阐述各圈层与人类活动的关系。(综合思维)
在凡尔纳的科幻小说《地心游记》中,主人公可以在地下旅行，甚至穿过地心。就当代科技水平来说，人类还无法实现“地心漫游。
《地心游记》地球内部揭秘

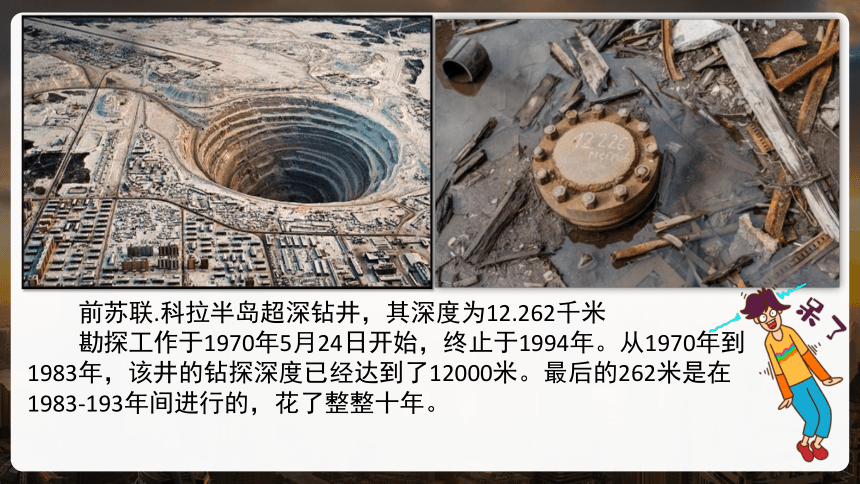

前苏联.科拉半岛超深钻井，其深度为12.262千米
勘探工作于1970年5月24日开始，终止于1994年。从1970年到1983年，该井的钻探深度已经达到了12000米。最后的262米是在1983-193年间进行的，花了整整十年。
01
地震和地震波

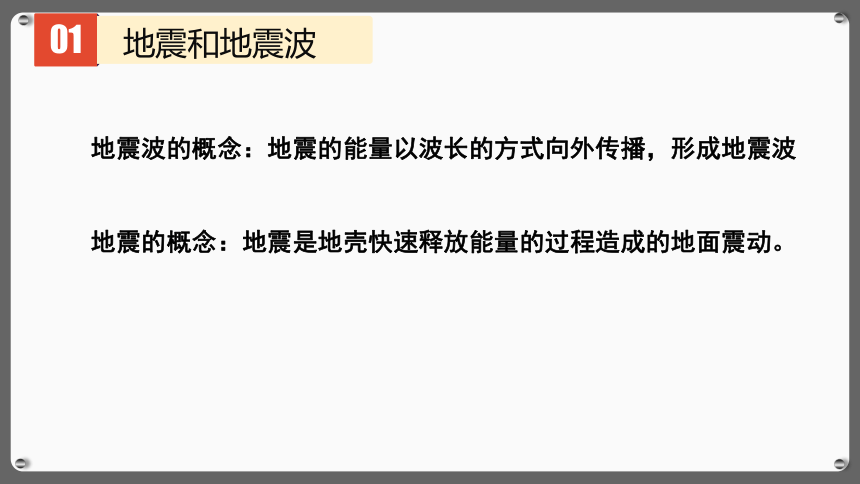

地震的概念：地震是地壳快速释放能量的过程造成的地面震动。
地震波的概念：地震的能量以波长的方式向外传播，形成地震波
01
地震和地震波

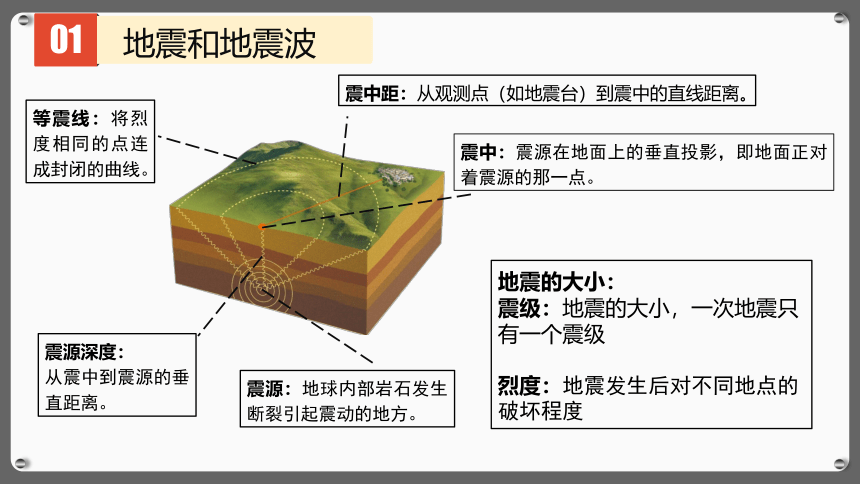

震源：地球内部岩石发生断裂引起震动的地方。
震中：震源在地面上的垂直投影，即地面正对着震源的那一点。
等震线：将烈度相同的点连成封闭的曲线。
震中距：从观测点（如地震台）到震中的直线距离。
震源深度：
从震中到震源的垂直距离。
地震的大小：
震级：地震的大小，一次地震只有一个震级
烈度：地震发生后对不同地点的破坏程度
01
地震和地震波

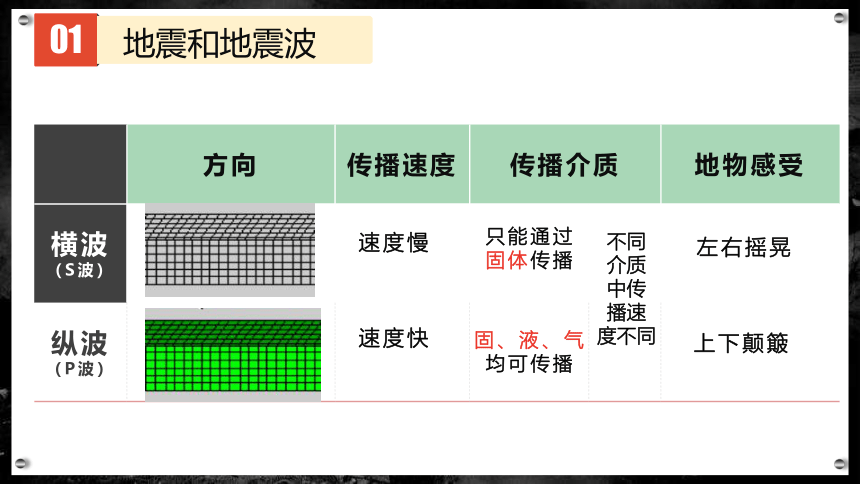

方向 传播速度 传播介质 地物感受
横波（S波）
纵波（P波）
速度慢
速度快
只能通过
固体传播
固、液、气
均可传播
不同
介质
中传
播速
度不同
左右摇晃
上下颠簸
横波
纵波
地球的内部结构
02

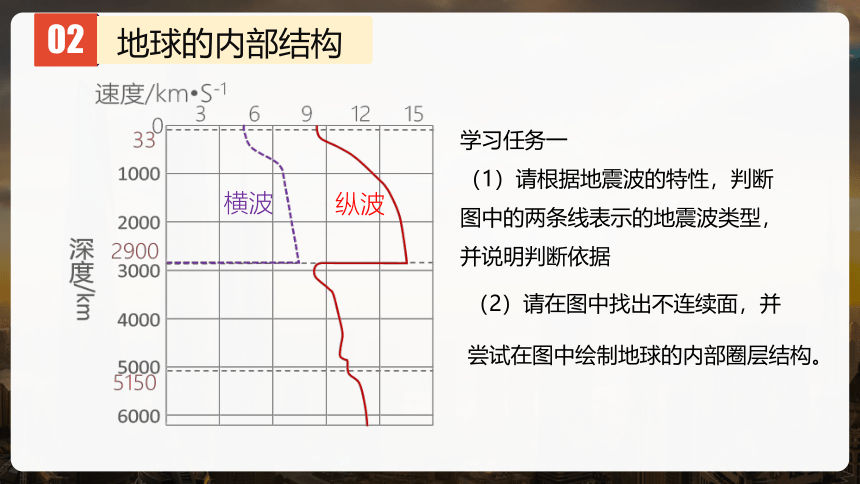

学习任务一
（1）请根据地震波的特性，判断图中的两条线表示的地震波类型，并说明判断依据
（2）请在图中找出不连续面，并
尝试在图中绘制地球的内部圈层结构。
横波
纵波

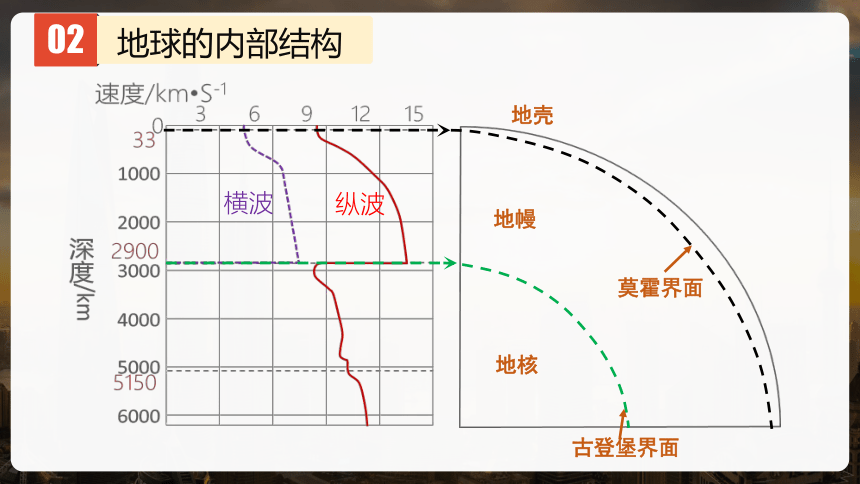

地球的内部结构
02
地壳
地幔
地核
莫霍界面
古登堡界面
地球的内部结构——地壳
02
学习任务——
(3）请结合圈层结构示意图,总结地壳厚度的分布规律，并分析我国青藏高原、长江中下游平原及东海的地壳厚度有什么差异
莫霍界面
地球的内部结构——地幔
02
地幔从莫霍界面以下到古登堡界面以上，占地球总体积的80%。
根据地震波波速的变化，地幔分为上地幔和下地幔。
上地幔上部存在一个软流层，温度很高，岩石部分熔融，能缓慢流动。科学家推断，软流层是岩浆的主要发源地
上地幔顶部与地壳都由坚硬的岩石组成，合称岩石圈。
地球的内部结构——地壳与岩石圈区别
02
上地幔顶部+地壳=岩石圈。
地球的内部结构——地核
02
地核主要由铁和镍等金属组成，厚度约3400多千米。
根据地震波的变化，可将地核分为外核和内核两层。
外核是液态或熔融状态的金属物质，因为横波不能传播。科学家认为，外核液态物质的运动可能形成了地球的磁场。
内核是一个密度极大的固体金属球。
地球的内部结构
02
地球的外部圈层
03
通常把地壳表层以外的由大气、水体和生物组成的自然界，划分为大气圈、水圈和生物圈三个圈层，统称为地球的外部圈层。
地球的外部圈层——大气圈
03
含义：大气圈指环绕地球外部的气体圈层。主要由气体和悬浮物质组成的复杂 系统，主要成分是氮气和氧气。
作用：地球生命的保护伞，它不仅避免了大多数流星体对地球的撞击，而且削弱了紫外线对地球生物的影响，从而保护了地球上的生命。
地球的外部圈层——水圈
03
含义：地表和近地表各种形态水体的总称。
组成：海洋（主体）、河流、湖泊、沼泽、冰川、地下水、
土壤水、大气水
意义：在地球表面物质迁移和能量转换中起着十分重要的作用。
地球的外部圈层——生物圈
03
含义：生物圈是地球上所有生物及其生存环境的总称。
范围：它渗透于大气圈的底部、水圈的全部和岩石圈的上部，厚度约20千米。
作用：生物从环境中获取物质和能量，同时也在促进太阳能转化，改变大气圈和水圈组成，改造地表形态等方面起着重要作用。
地球的外部圈层
03
大气圈、水圈、生物圈和岩石圈相互联系、相互渗透，共同构成人类赖以生存和发展的自然环境。
自然景观照片
1.找出照片中主要事物。
2.将找出的事物按照大气圈、水圈、生物圈和岩石圈进行分类。
3.思考各事物之间的联系。
认识大气圈、水圈、生物圈和岩石圈及其相互联系
活动
空气
云
积雪
河流
草
树木
山
岩石圈
大气圈
水圈
生物圈
大气圈、水圈、生物圈和岩石圈相互联系、相互渗透
地球的圈层结构
内部圈层
划分依据
外部圈层
分层
地震波
纵波
横波
地幔
地核
地壳
大气圈
水圈
生物圈
莫霍界面
古登堡界面
知识总结：
1．下列叙述正确的是( )
A．纵波和横波波速都随深度的增加而增大
B．在深约2 900千米处横波突然消失
C．①和②之间是古登堡界面
D．地核是岩浆的主要发源地
2．岩石圈是指( )
A．①的顶部 B．②的顶部
C．①和②的顶部 D．③的外部
3．某地地下30千米处发生地震，这时地面上的人、附近不远处的飞鸟和池塘里的鱼，都会感到( )
A．先上下颠簸，后左右摇摆 B．先左右摇摆，后上下颠簸
C．P波，上下颠簸 D．S波，左右摇摆
读“地震波波速与地球内部构造图”，回答1～3题。
