15.5 串、并联电路中电流的规律

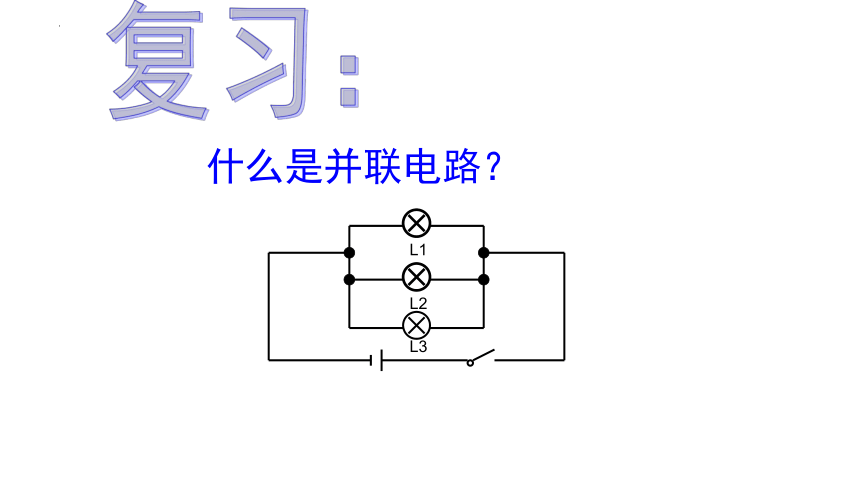

什么是并联电路？
复习：
L1
L2
L3

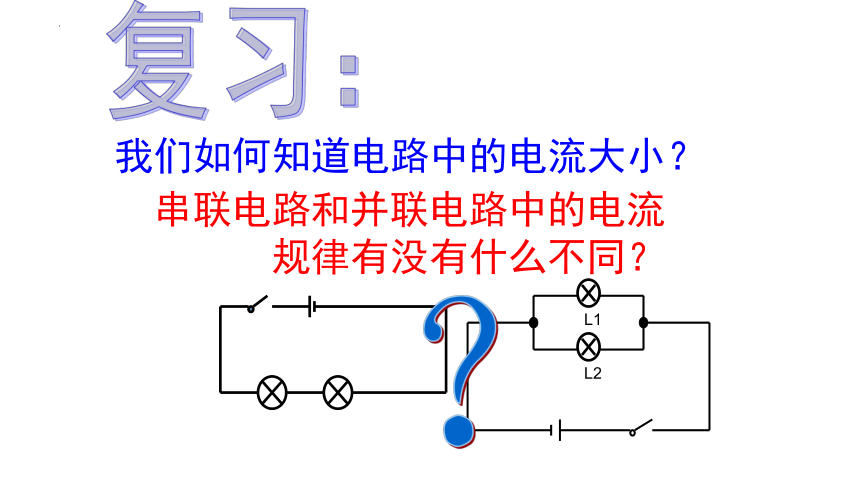

我们如何知道电路中的电流大小？
串联电路和并联电路中的电流规律有没有什么不同？
复习：
L1
L2
？

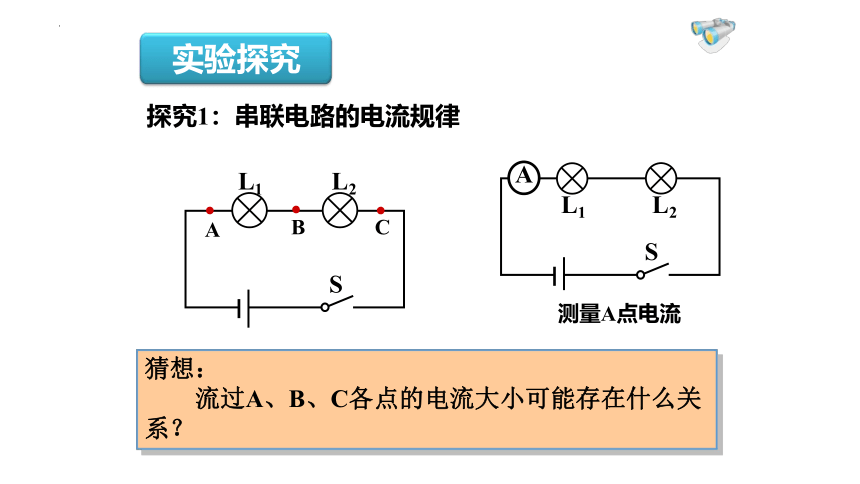

探究1：串联电路的电流规律
S
L2
A
B
C
L1
S
L2
L1
A
测量A点电流
实验探究
猜想：
　　流过A、B、C各点的电流大小可能存在什么关系？

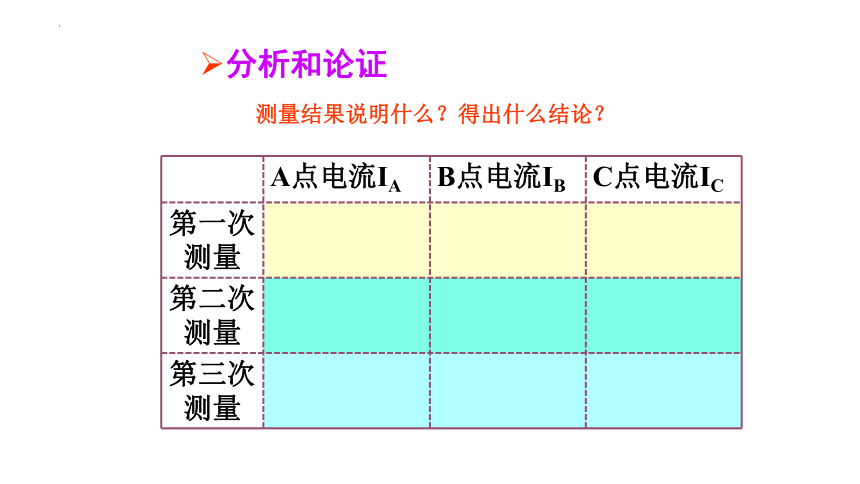

分析和论证
测量结果说明什么？得出什么结论？
A点电流IA B点电流IB C点电流IC
第一次测量
第二次测量
第三次测量

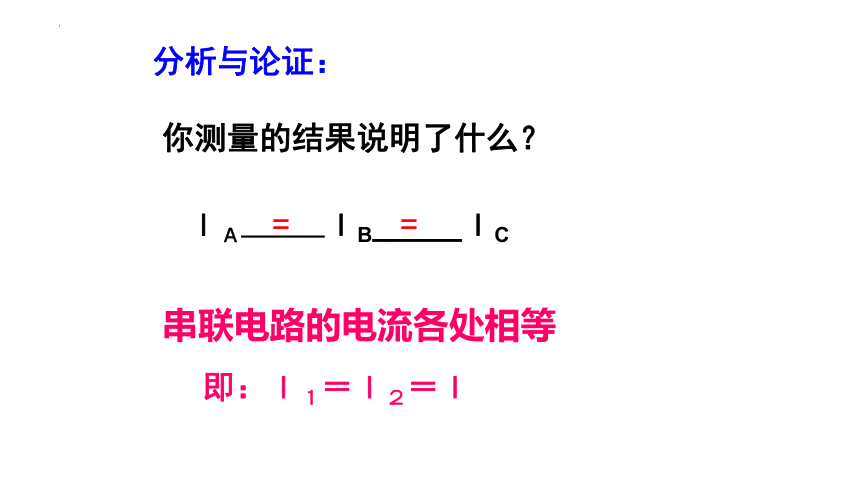

分析与论证：
你测量的结果说明了什么？
ＩＡ————ＩB_____ＩC
=
=
串联电路的电流各处相等
即：Ｉ１＝Ｉ２＝Ｉ

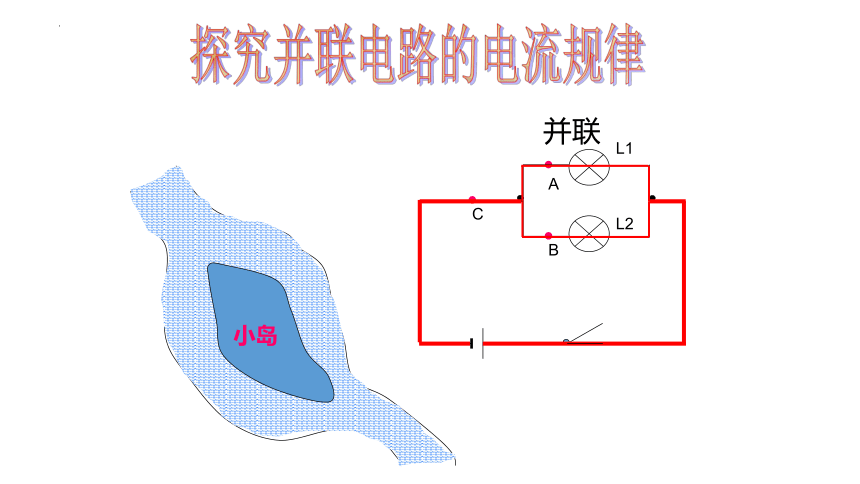

并联
●
●
●
A
B
C
探究并联电路的电流规律
L1
L2
小岛
分析和论证
测量结果说明什么？得出什么结论？
A点电流IA B点电流IB C点电流IC
第一次测量
第二次测量
第三次测量
分析与论证：
ＩＡ————ＩB_____ＩC
＋
＝
并联电路干路的电流等于各支路电流的和．
即：Ｉ＝Ｉ１＋Ｉ２
　　1．设计实验电路；
　　2．根据电路图连接电路；
　　3．进行测量，将测量数据记录在表格中；
　　4．换上另外两个规格不同的小灯泡，再次实验。
L2
L1
实验步骤
实验结论：
　　串联电路中，电流处处相等。
次数 A点电流IA/A B点电流IB/A C点电流IC/A
1
2
3
实验数据
例题1、下面电路中，如果电压表V的示数是14V，电压表V1的示数是8V，那么电压表V2的示数应该是多少？
解： U=14V，U1=8V
U2 =U-U1
=14V-8V
=6V
答：电压表V2的示数是6V。
1、如图所示，灯L1和L2是 联的。
L1
L2
V
S
串
L1
3
5
电压表测量的是灯 两端的电压。
若电源电压是8V，电压表的示数是3V，则灯L1两端的电压是 V，灯L2两端的电压是 V。
练习
2、下列电路中，能正确测出电灯L2的电流的是（ ）
- +
A
L1
L2
A
B
C
D
B
- +
L1
L2
A
- +
L1
L2
A
L1
L2
A
- +
1、如图所示，已知A1的示数是0.8A，
A2的示数是1.5A，则通过灯L1的电流
是_____A，灯L2的电流是______A。
A2
A1
L2
L1
S
0.7
0.8
L2
L1
A1
A2
S
课后练习
0.8A
1.5A
0.8A
1.5A
2、如图所示，电流表A1、A2和A3的
示数分别为1.2A、0.8A和0.3A，那么
通过灯L1的电流是_____A, L2的电流
是__ __A, L3的电流是_____A。
0.4
0.5
0.3
A1
A2
A3
L3
L1
L2
1.2A
0.8A
0.3A
