15.2 电流和电路

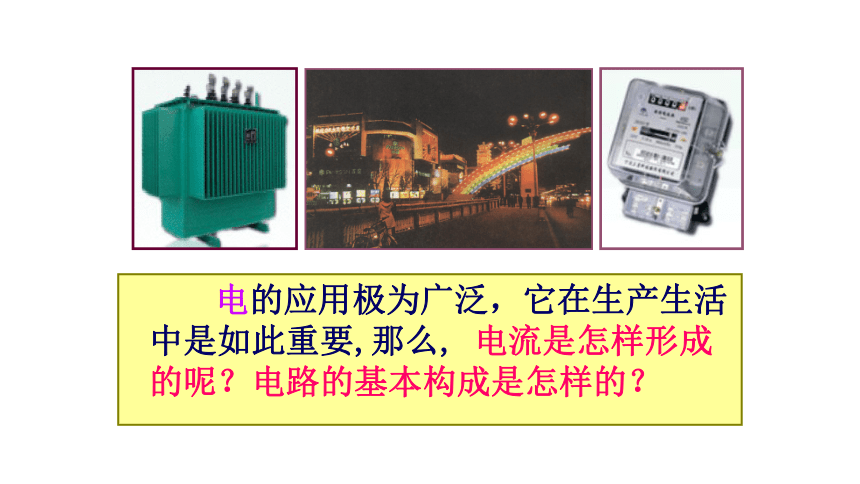

电的应用极为广泛，它在生产生活中是如此重要,那么, 电流是怎样形成的呢？电路的基本构成是怎样的？

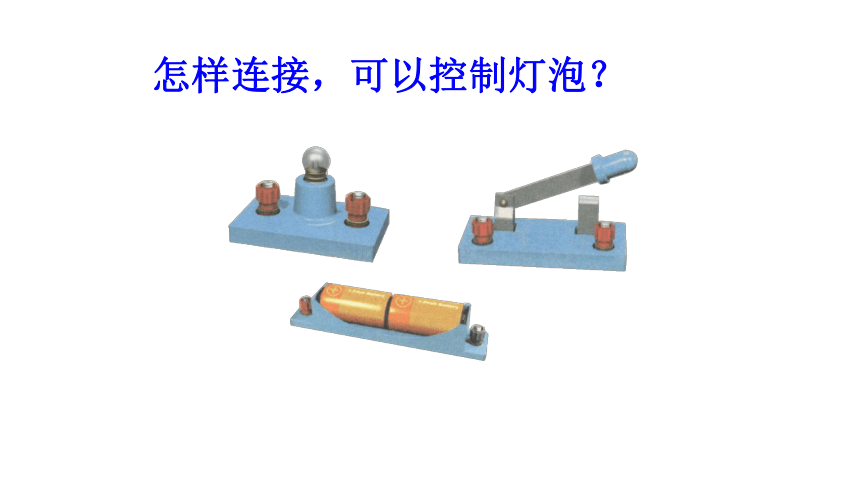

怎样连接，可以控制灯泡？

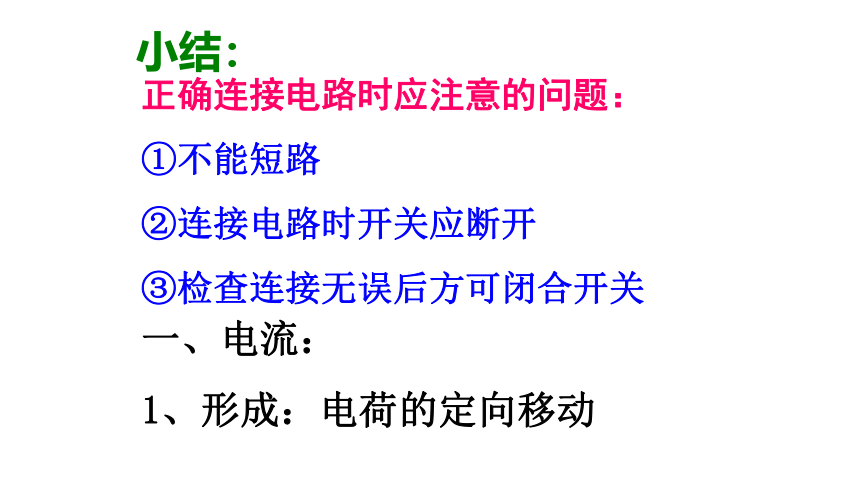

小结：
正确连接电路时应注意的问题：
①不能短路
②连接电路时开关应断开
③检查连接无误后方可闭合开关
一、电流：
1、形成：电荷的定向移动

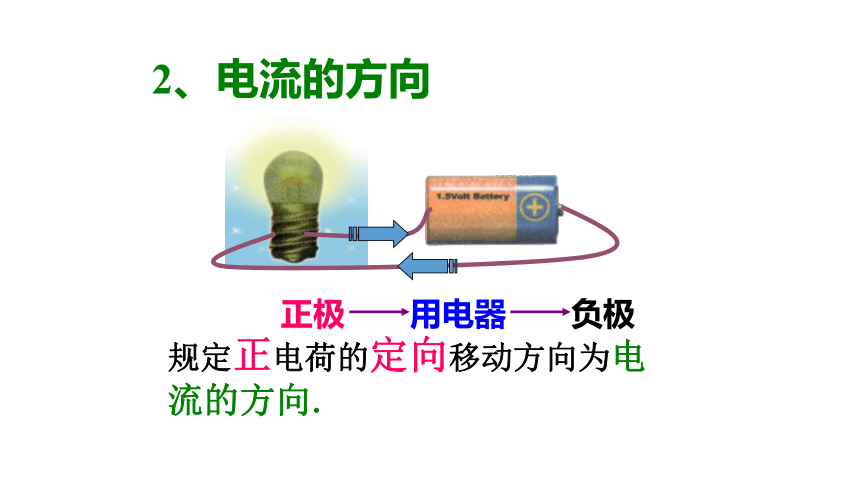

2、电流的方向
规定正电荷的定向移动方向为电流的方向.
正极 用电器 负极

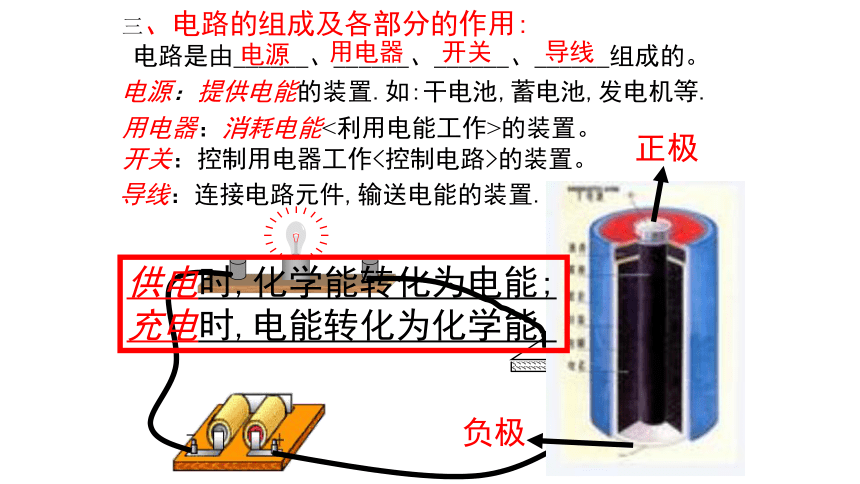

三、电路的组成及各部分的作用:
电路是由______、______、______、______组成的。
电源
用电器
开关
导线
电源：提供电能的装置.如:干电池,蓄电池,发电机等.
用电器：消耗电能<利用电能工作>的装置。
开关：控制用电器工作<控制电路>的装置。
导线：连接电路元件,输送电能的装置.
供电时,化学能转化为电能;充电时,电能转化为化学能.
正极
负极

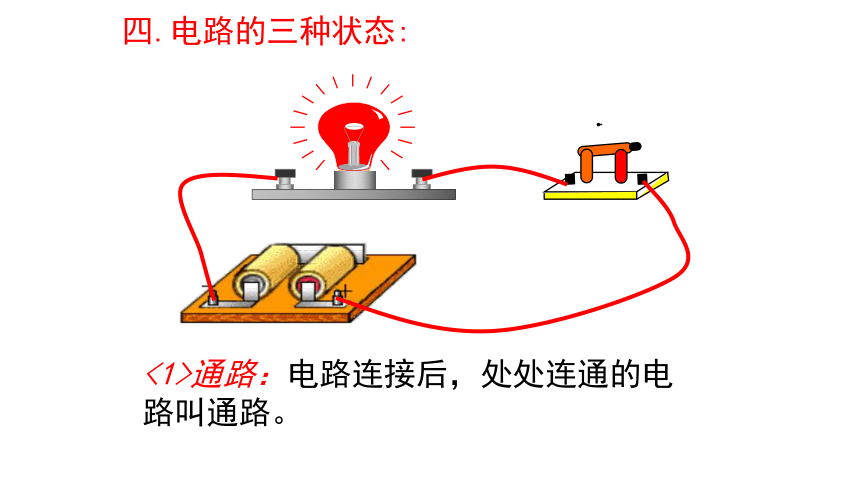

<1>通路：电路连接后，处处连通的电路叫通路。
四.电路的三种状态:
<2>开路：当开关未闭合，或导线断裂致使线路在某处断开的电路，叫做开路。又叫断路.


电路的三种状态:
<3>短路：直接用导线把电源或用电器两端连接起来。
电路的三种状态:
电源短路:
烧坏电源.
用电器短路
五.电路图
电路中的电路元件用统一规定的符号表示。这种用符号表示电路连接情况的图，叫做电路图.
探究讨论
认真观察符号图
例，注意几种常见的
符号。
根据刚才做过的
实验，自己画出电路
图。
学生自己与周围
同学对比发现错误，
完成正确的电路图。
画电路图的注意事项：
2、完整地反映电路的组成。
1、规范使用元件符号。
3、均匀分布电路元件。连接导线用横平竖直的线段代表。拐弯处一般取直角，拐角处没有电路元件。
4、画成的电路图应简洁、工整、美观。
动手动脑学物理
[观察]：家用手电筒的电路结构是怎样的？
+ -
1.下列电路完整无缺的是（ ）
（A）
（B） （C） （D）
D
试一试
2、下面正确的电路图是（ ）。
D
B
A
C
C
3、画出下面左图的电路图。
