凸透镜成像的规律

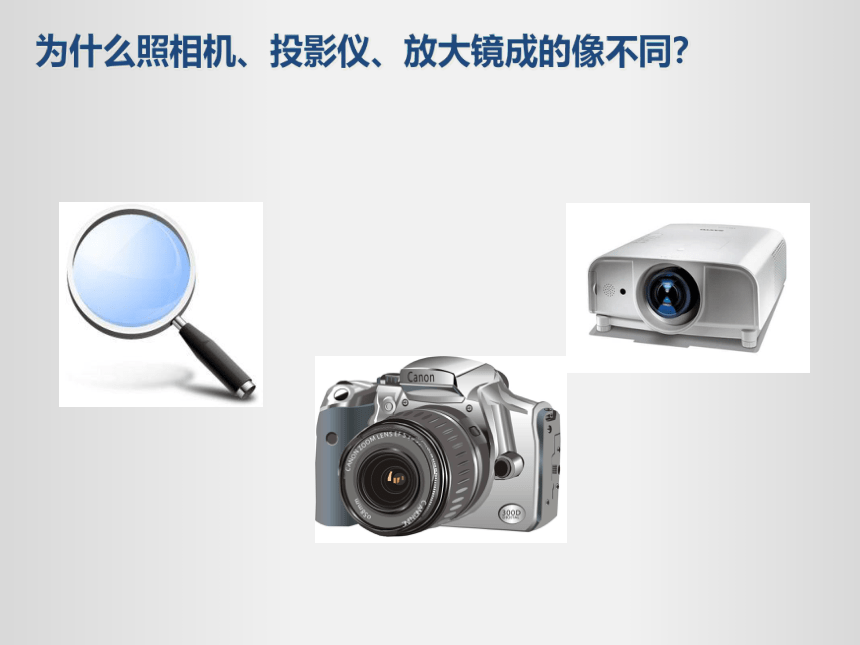

为什么照相机、投影仪、放大镜成的像不同？

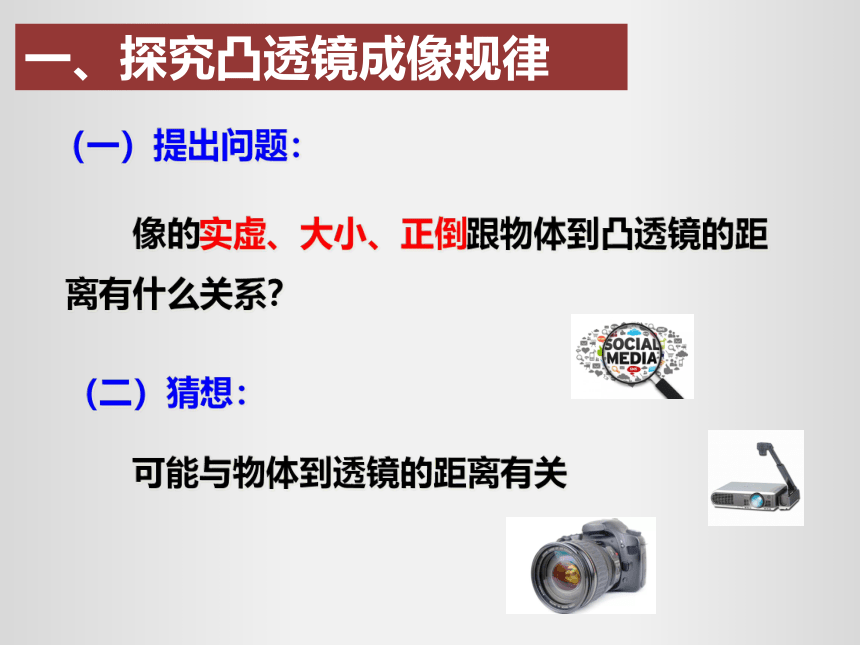

一、探究凸透镜成像规律
（一）提出问题：
像的实虚、大小、正倒跟物体到凸透镜的距离有什么关系？
（二）猜想：
可能与物体到透镜的距离有关

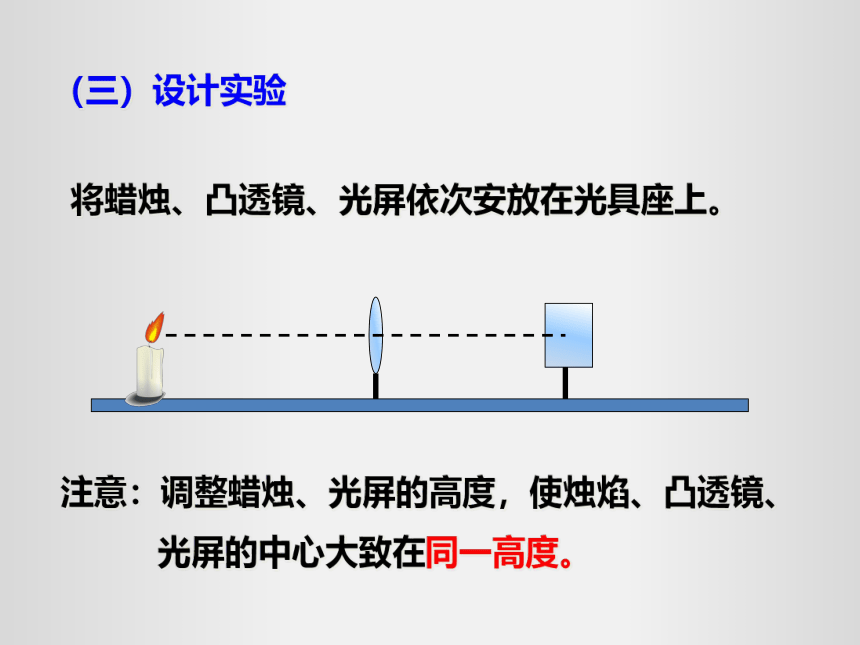

（三）设计实验
注意：调整蜡烛、光屏的高度，使烛焰、凸透镜、 光屏的中心大致在同一高度。
将蜡烛、凸透镜、光屏依次安放在光具座上。

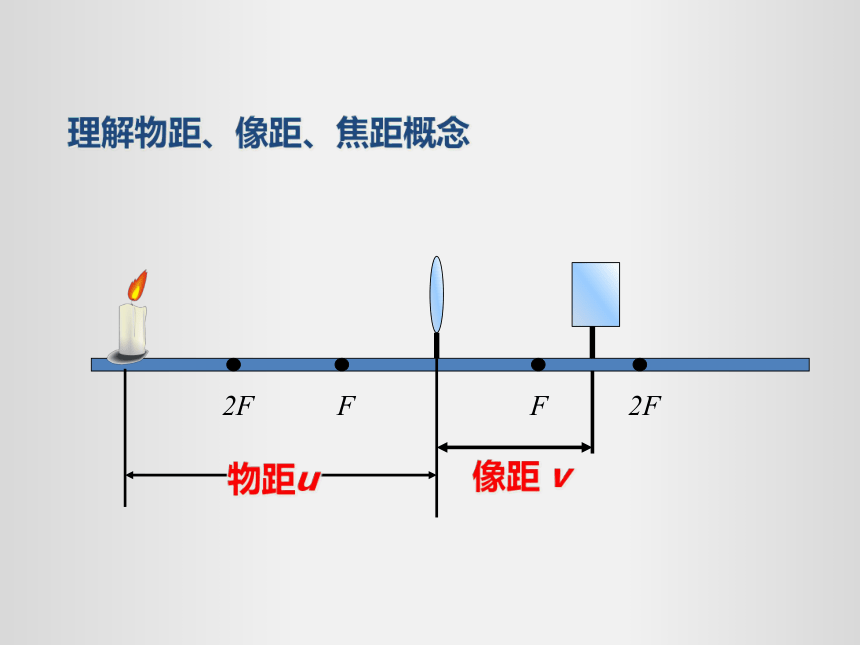

理解物距、像距、焦距概念
F
F
2F
2F
物距u
像距 v

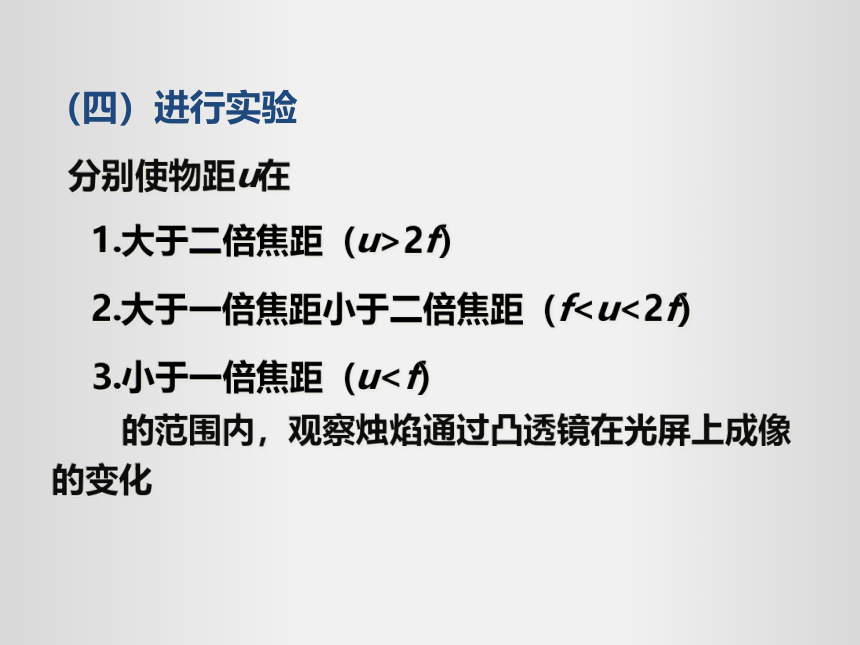

（四）进行实验
分别使物距u在
1.大于二倍焦距（u>2f）
2.大于一倍焦距小于二倍焦距（f3.小于一倍焦距（u的范围内，观察烛焰通过凸透镜在光屏上成像的变化
二、凸透镜成像光路图
大于2倍焦距
倒立、缩小、实像
①当u＞2 f 时
等于2倍焦距
倒立、等大、实像
②当u=2 f 时
小于2倍焦距
大于1倍焦距
倒立、放大、实像
③当f等于1倍焦距
不成像
④当u= f 时
小于1倍焦距
正立、放大、虚像
⑤当u＜f 时
凸透镜成像基本规律
物距 成像情况 应用
u>2f 倒立 缩小 实像 照相机
u=2f 倒立 等大 实像
fu三、分析与结论
1、焦点是实像和虚像的分界点；
2、二倍焦距是缩小像和放大像的分界点；
3、成实像时物像异侧，成虚像时物像同侧；
4、如物距减少，则像距增大，即物像同方向移动，像跟着物体在移动。
一倍焦距分虚实；二倍焦距分大小。
实像总是异侧倒；物近像远像变大。
虚像总是同侧正；物近像近像变小。
像的大小像距定；像儿跟着物体跑。
规律精炼
