第1节 热机
人教九年级物理第14章
一、热机原理
对水加热一段时间会怎样？
软木塞冲出; 管口有“白气”产生。
（木塞机械能增加）
（蒸气内能减少）
内能
机械能
化学能
酒精燃烧将化学能转化为内能，通过热传递给水，水内能增加温度升高，加速汽化，水蒸气推开塞子，内能减少，降温液化成小水珠。
热机——利用内能做功的机械

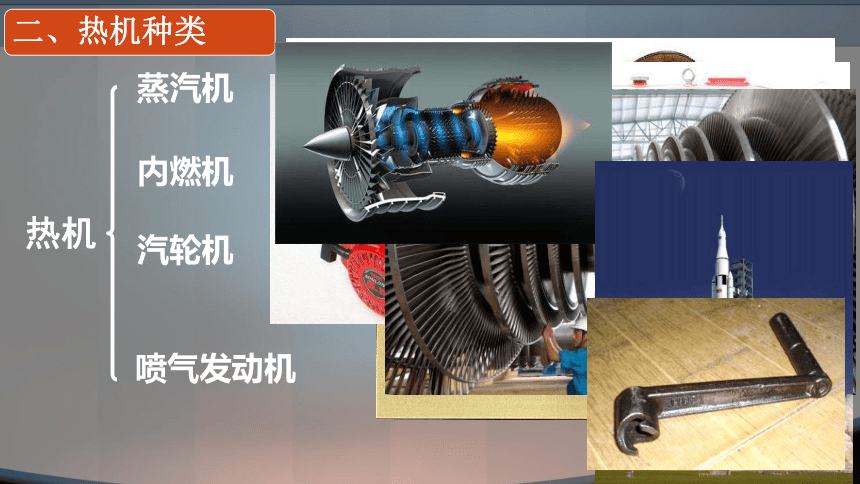

二、热机种类
热机
蒸汽机
内燃机
汽轮机
喷气发动机

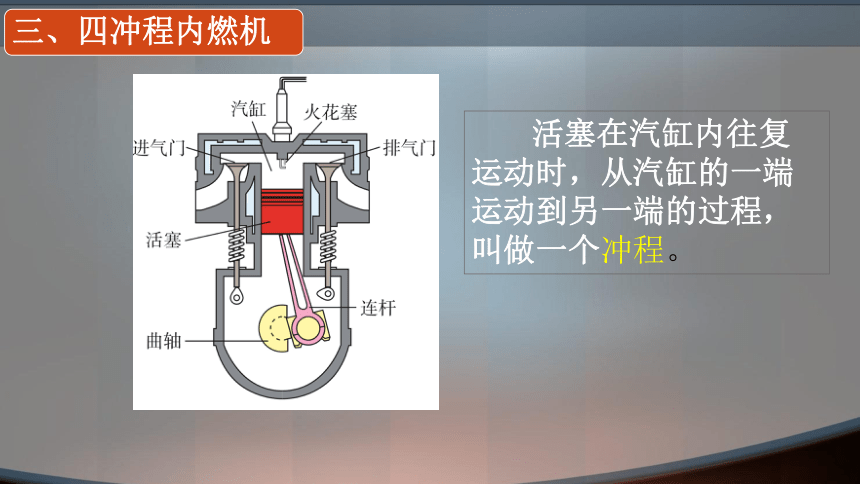

三、四冲程内燃机
活塞在汽缸内往复运动时，从汽缸的一端 运动到另一端的过程，叫做一个冲程。
曲轴把活塞的往复运动变为连续转动。

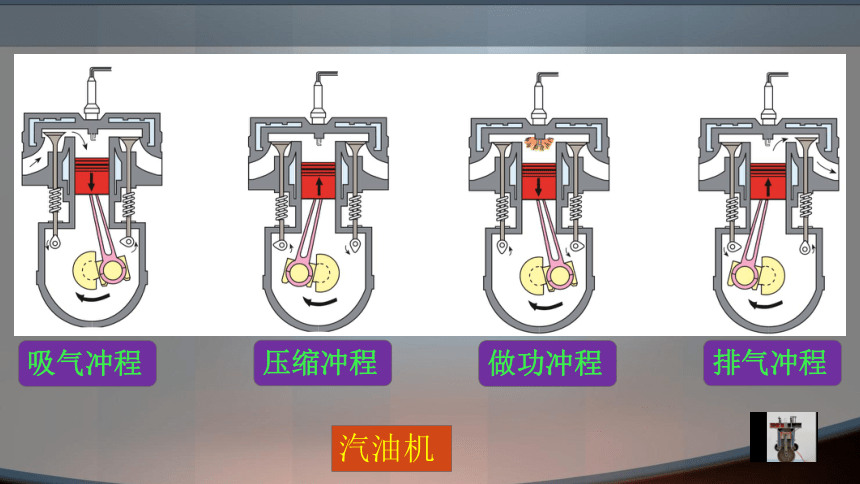

汽油机
吸气冲程
压缩冲程
做功冲程
排气冲程
1、两个气门都关闭的冲程有哪些？
想一想：
2、有明显能量转化的冲程有哪些？怎样转化的？
3、对外输出动力的冲程是哪个？
4、除做功冲程外的三个冲程靠什么自动完成？

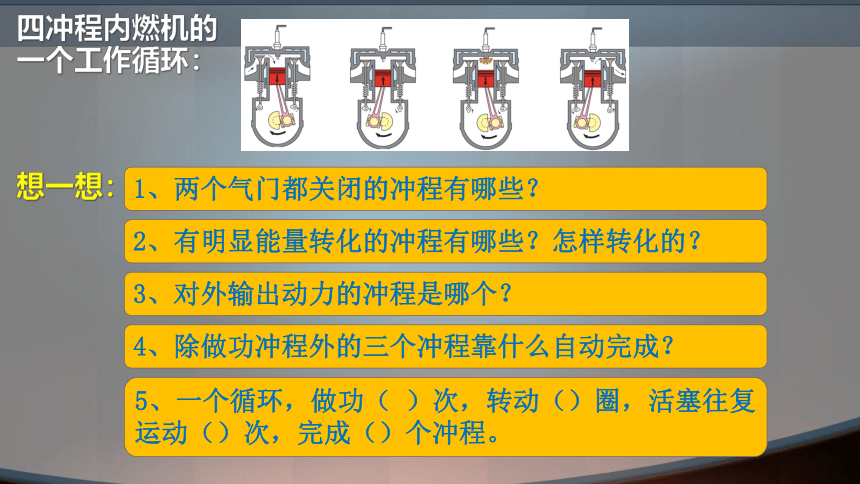

四冲程内燃机的一个工作循环：
5、一个循环，做功（ ）次，转动（）圈，活塞往复运动（）次，完成（）个冲程。
柴油机
喷油嘴
进气门
活塞
连杆
排气门
气缸
曲轴
吸气冲程 压缩冲程 做功冲程 排气冲程
汽油机
柴油机
汽油和空气的混合物
空气
压缩程度小
压缩程度大
火花塞，电火花点燃汽油
喷油嘴，雾状柴油被热空气点
（靠惯性完成）
（靠惯性完成）
（靠惯性完成）
内能→机械能
机械能→内能
比一比
内燃机的应用
汽油机比较轻巧，动力小，效率不高，常用在汽车、飞机和小型农业机械上面。
柴油机动力强，比较笨重，体积大、噪声大、污染大，效率高。主要用在载重汽车、拖拉机、坦克、轮船上面。
两冲程内燃机
转子发动机
V8发动机
轮船柴油机
星型发动机
1、内燃机工作时，将燃料的 能转化为 能，最后转化成 能。
2、四冲程内燃机的四个冲程分别是 冲程。
3、汽油机气缸顶部有 ，柴油机气缸顶部是 。
4、四冲程内燃机工作时只有 冲程对外做功，其余冲程靠飞轮的 完成。涉及到能量转化的主要有两个冲程： 冲程（ 能转化为 能）、 冲程（ 能转化为 能）。
5、四冲程内燃机一个工作循环，做功 次，活塞往复运动 次，转 圈，完成 个冲程。
填一填
