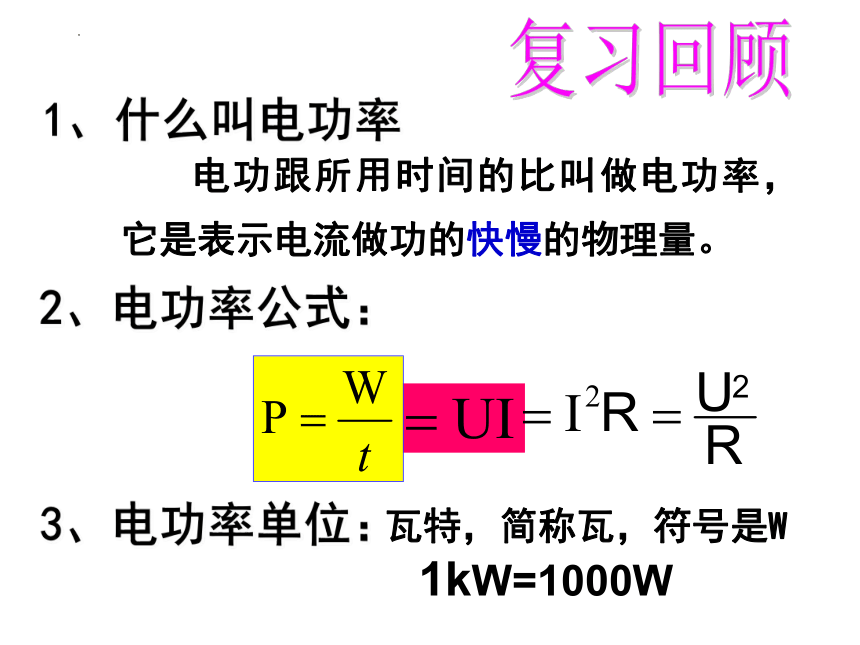

1、什么叫电功率
　 电功跟所用时间的比叫做电功率，它是表示电流做功的快慢的物理量。
复习回顾
2、电功率公式：
3、电功率单位：
瓦特，简称瓦，符号是W
1kW=1000W

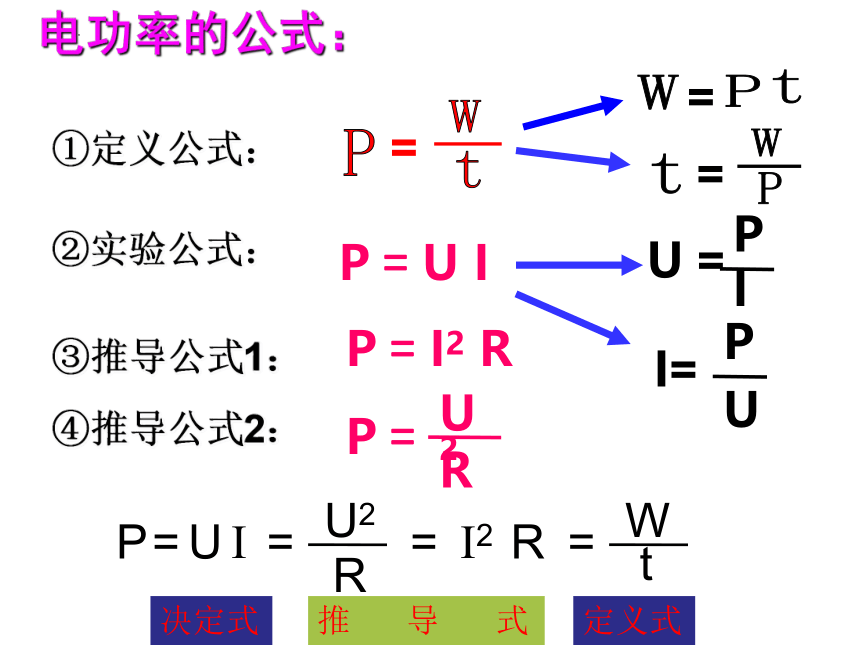

电功率的公式：
I=
P
U
P = U I
U =
I
P
P
W
t
=
P
W
t
=
t
W
P
=
P = I2 R
P =
U2
R
④推导公式2：
①定义公式：
②实验公式：
③推导公式1：
P
U
R
=
I
=
U2
=
I2
R
=
t
W
决定式
推 导 式
定义式
15.3 怎样使用电器正常工作
第十五章 电能与电功率

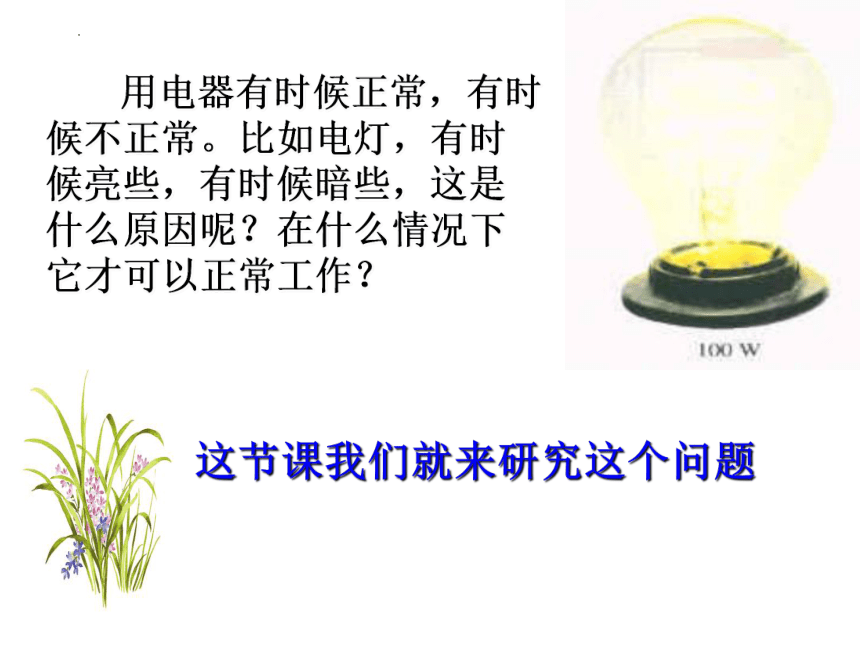

用电器有时候正常，有时候不正常。比如电灯，有时候亮些，有时候暗些，这是什么原因呢？在什么情况下它才可以正常工作？
这节课我们就来研究这个问题

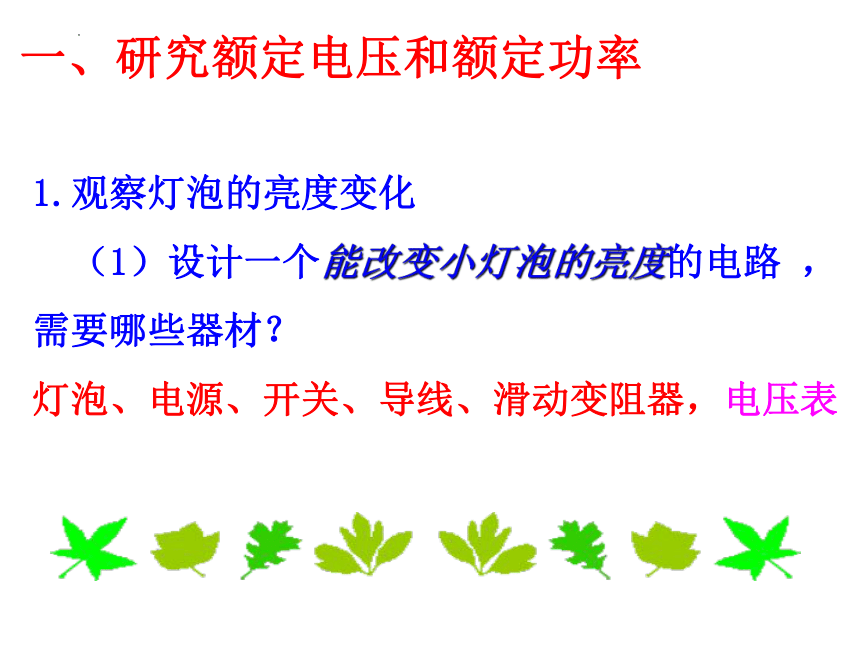

一、研究额定电压和额定功率
1.观察灯泡的亮度变化
（1）设计一个能改变小灯泡的亮度的电路 ，需要哪些器材？
灯泡、电源、开关、导线、滑动变阻器，电压表

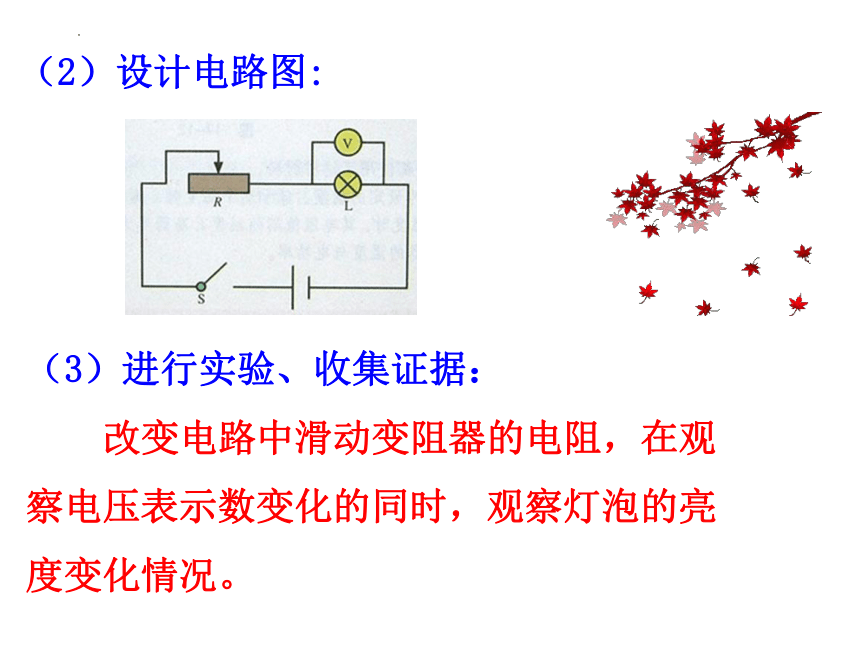

（2）设计电路图:
（3）进行实验、收集证据：
改变电路中滑动变阻器的电阻，在观察电压表示数变化的同时，观察灯泡的亮度变化情况。

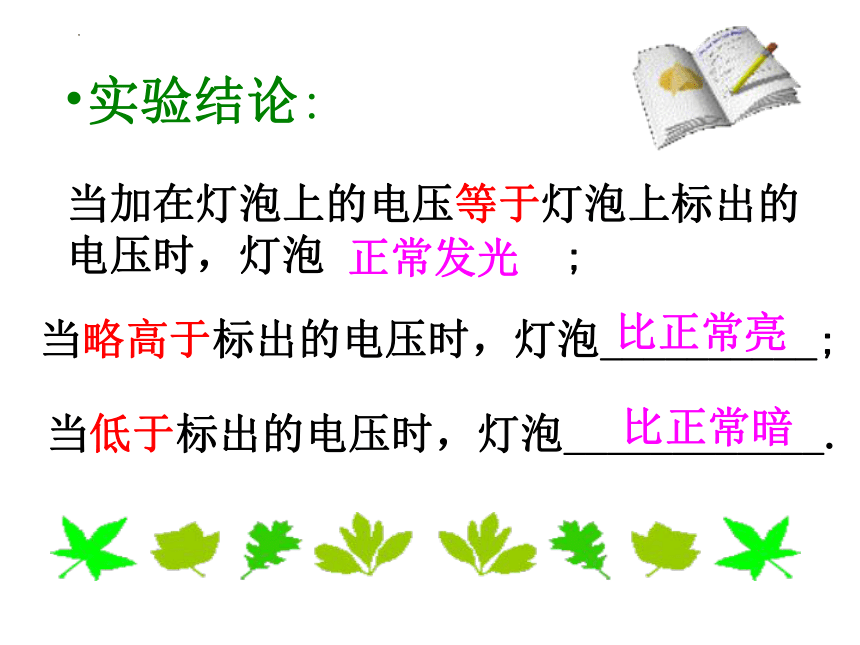

当加在灯泡上的电压等于灯泡上标出的电压时，灯泡___________;
当略高于标出的电压时，灯泡__________;
当低于标出的电压时，灯泡____________.
正常发光
比正常亮
比正常暗
实验结论:

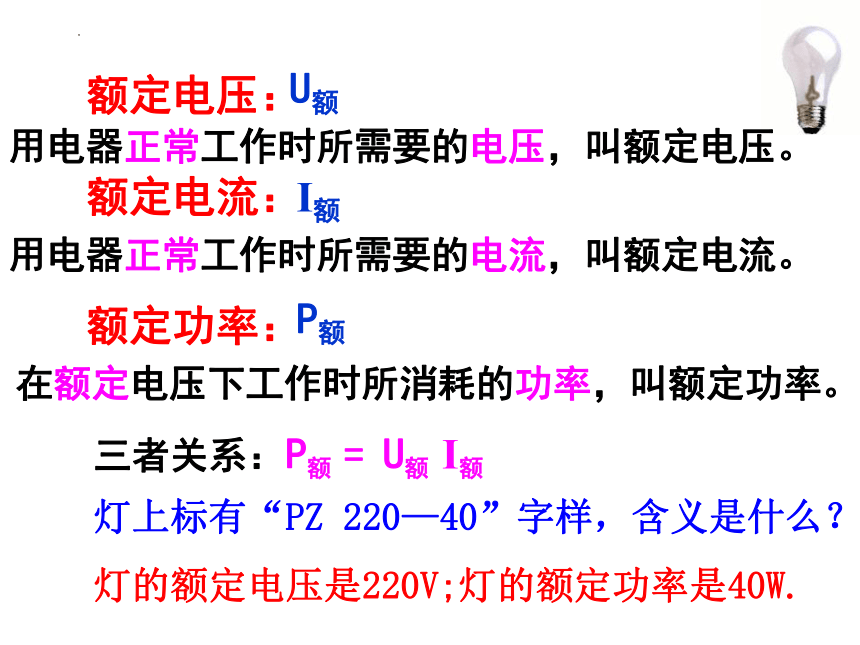

额定电压：
额定功率：
额定电流：
用电器正常工作时所需要的电压，叫额定电压。
用电器正常工作时所需要的电流，叫额定电流。
在额定电压下工作时所消耗的功率，叫额定功率。
U额
I额
P额
三者关系：P额 = U额 I额
灯上标有“PZ 220—40”字样，含义是什么？
灯的额定电压是220V;灯的额定功率是40W.

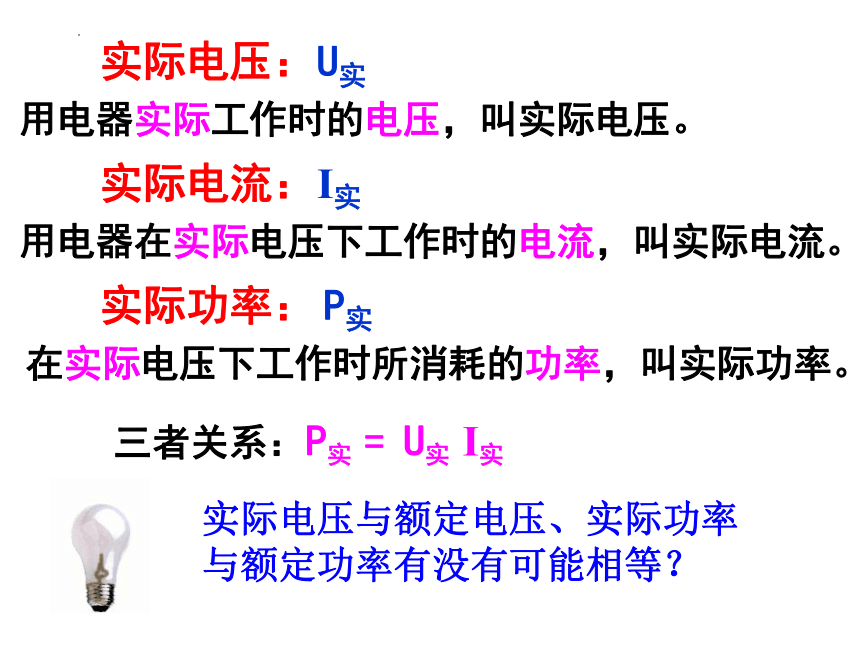

实际电压：
实际功率：
实际电流：
在实际电压下工作时所消耗的功率，叫实际功率。
U实
I实
P实
用电器实际工作时的电压，叫实际电压。
用电器在实际电压下工作时的电流，叫实际电流。
三者关系：P实 = U实 I实
实际电压与额定电压、实际功率与额定功率有没有可能相等？
1.提出问题:
一个小灯泡,铭牌上只标有额定电压3.8V，没有电功率，怎样能测出小灯泡的电功率
原理: P=UI
小灯泡两端的电压
流过小灯泡的电流
二、测算小灯泡的电功率
伏安法测电功率
2.设计电路：
P
R
小灯泡两端的电压 电压U（V） 电流I （A） 电功率 P（W） 小灯泡
明亮程度
等于额定电压 正常
高于额定电压 过亮
低于额定电压 过暗
实验记录表:
1.71
0.48
2.0
U额=3.8V
3.8
0.45
4.0
1.92
0.30
0.60
小灯泡的额定功率为 w。
1.71
⑴灯泡的实际功率不一定等于额定功率。
当U实 ＞ U额时：P实＞ P额
规律：
当U实 ＝ U额时：P实＝ P额
当U实 ＜ U额时：P实＜ P额
⑵灯泡的亮度取决于灯泡的实际功率，实际功率越大，灯泡越亮。
当U实=U额时，P实=P额；
当U实>U额时，P实>P额；
当U实灯泡亮度取决于实际电功率
1、有三盏电灯L1、L2、L3分别标有220V 40W”、
“110V 40W”和“36V 40W”字样，当它们正常发光时，下列说法中正确的是（ ）
A.通过三盏灯的电流和三盏灯的亮度一样
B.通过L3的电流最大，但三盏灯亮度一样
C.通过三盏灯的电流一样，但L1最亮
D.通过电灯L1的电流最大，L1也最亮
B
2.把“110V 20W”和“110V 40W”的两只灯泡串联起来接在110V的电路中，结果这两只灯泡都不能正常发光，这是因为（ ）
A．每只灯泡的额定功率都变小了　
B．每只灯泡的实际电压都变小了
C．电路电压是110V，而不是220V
D．电路电压无论多大，都不能使两灯同时正常发光
B
3.在测定额定电压为2.5V、电阻约为10Ω的小灯泡的额定功率的实验中，某同学将器材连成如图所示的电路。①请指出该电路连接中错误或不妥：a、 ；b、 。
电流表量程选错了
滑动变阻器同时接到下面接线柱
②将上述错误或不妥改正后，闭合开关发现电流表有示数，但电压表无示数，灯泡也不发光，出现故障的原因是 。
③故障排除后，调滑动变阻器，使灯泡正常发光，此时电流表示数如下图所示，则该灯泡的额定功率为 。
电灯短路
0.8W
根据电灯的铭牌能知道哪些物理量？能求出哪些物理量？
额定电压为220V
额定功率为100W
可求I额，R
4.
R =
U额
I额
220 V
0.45A
=　 　 = 488.9 Ω
100 W
220 v
= 　 　 = 0.45 A
= 484 Ω
或：
已知用电器上标的“220V 40W”
解题方法与技巧
可求：
R =
U额
I额
灯泡亮度取决于实际电功率
5. 现将一标有“220V 100W”的灯泡接在110V的电源上，此时灯泡的电功率是多少W？更亮或更暗了？(灯泡的电阻不变)
课本例题P97
6.小明同学拿起一只灯泡标有“220V，25W”字样，他将此灯与“220V,40W”的灯泡并联，接到220伏的电路中哪个灯泡会更亮一些？
7.把这两个灯泡(“220V，25W”， “220V，40W”)串联起来，接到220伏的电路中，哪个灯泡消耗的功率大？（或哪个更亮）
作业
课本97页例题
“自我评价与作业”第2题
新课程： 15.3节
