黑龙江省哈尔滨市德强学校初中部2022-2023学年九年级上学期开学测试物理试卷（含答案）

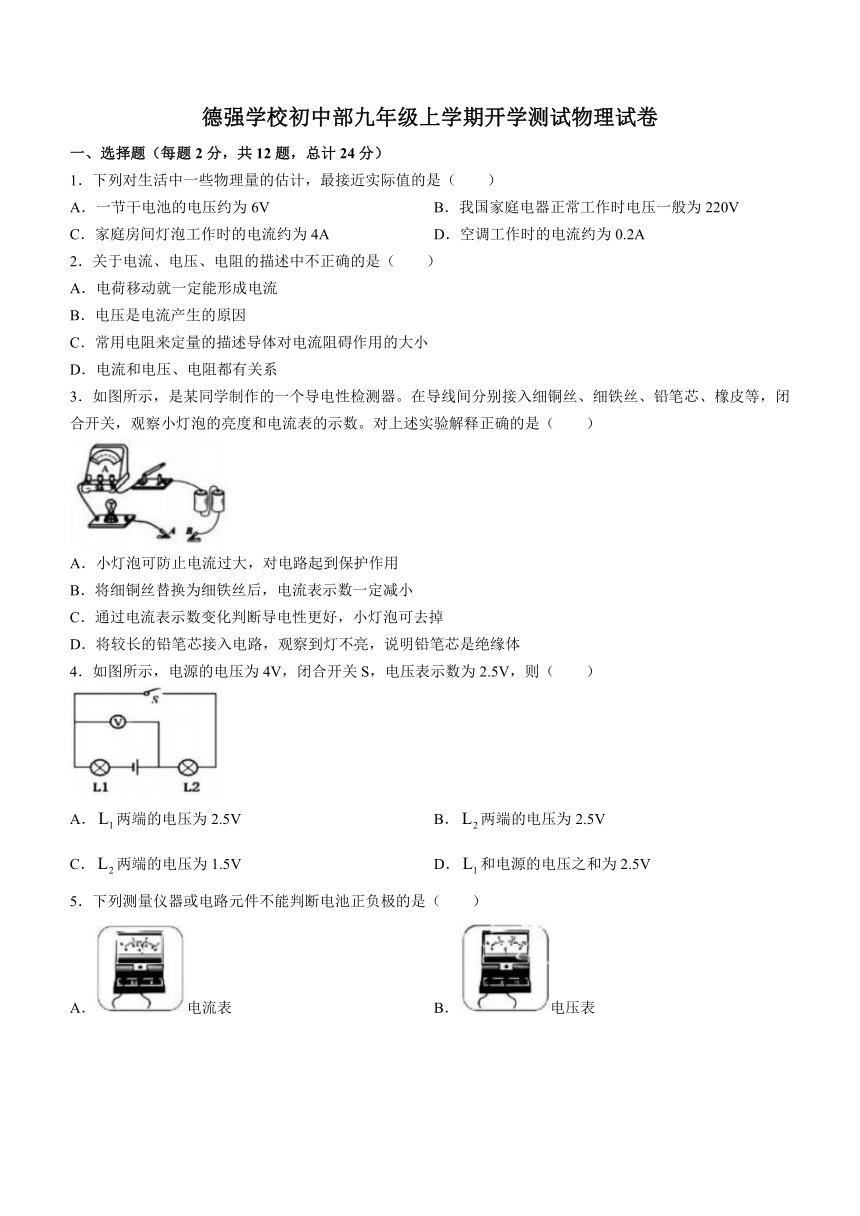

德强学校初中部九年级上学期开学测试物理试卷
一、选择题（每题2分，共12题，总计24分）
1．下列对生活中一些物理量的估计，最接近实际值的是（ ）
A．一节干电池的电压约为6V B．我国家庭电器正常工作时电压一般为220V
C．家庭房间灯泡工作时的电流约为4A D．空调工作时的电流约为0.2A
2．关于电流、电压、电阻的描述中不正确的是（ ）
A．电荷移动就一定能形成电流
B．电压是电流产生的原因
C．常用电阻来定量的描述导体对电流阻碍作用的大小
D．电流和电压、电阻都有关系
3．如图所示，是某同学制作的一个导电性检测器。在导线间分别接入细铜丝、细铁丝、铅笔芯、橡皮等，闭合开关，观察小灯泡的亮度和电流表的示数。对上述实验解释正确的是（ ）
A．小灯泡可防止电流过大，对电路起到保护作用
B．将细铜丝替换为细铁丝后，电流表示数一定减小
C．通过电流表示数变化判断导电性更好，小灯泡可去掉
D．将较长的铅笔芯接入电路，观察到灯不亮，说明铅笔芯是绝缘体
4．如图所示，电源的电压为4V，闭合开关S，电压表示数为2.5V，则（ ）
A．两端的电压为2.5V B．两端的电压为2.5V
C．两端的电压为1.5V D．和电源的电压之和为2.5V
5．下列测量仪器或电路元件不能判断电池正负极的是（ ）
A．电流表 B．电压表
C．小灯泡 D．发光二极管

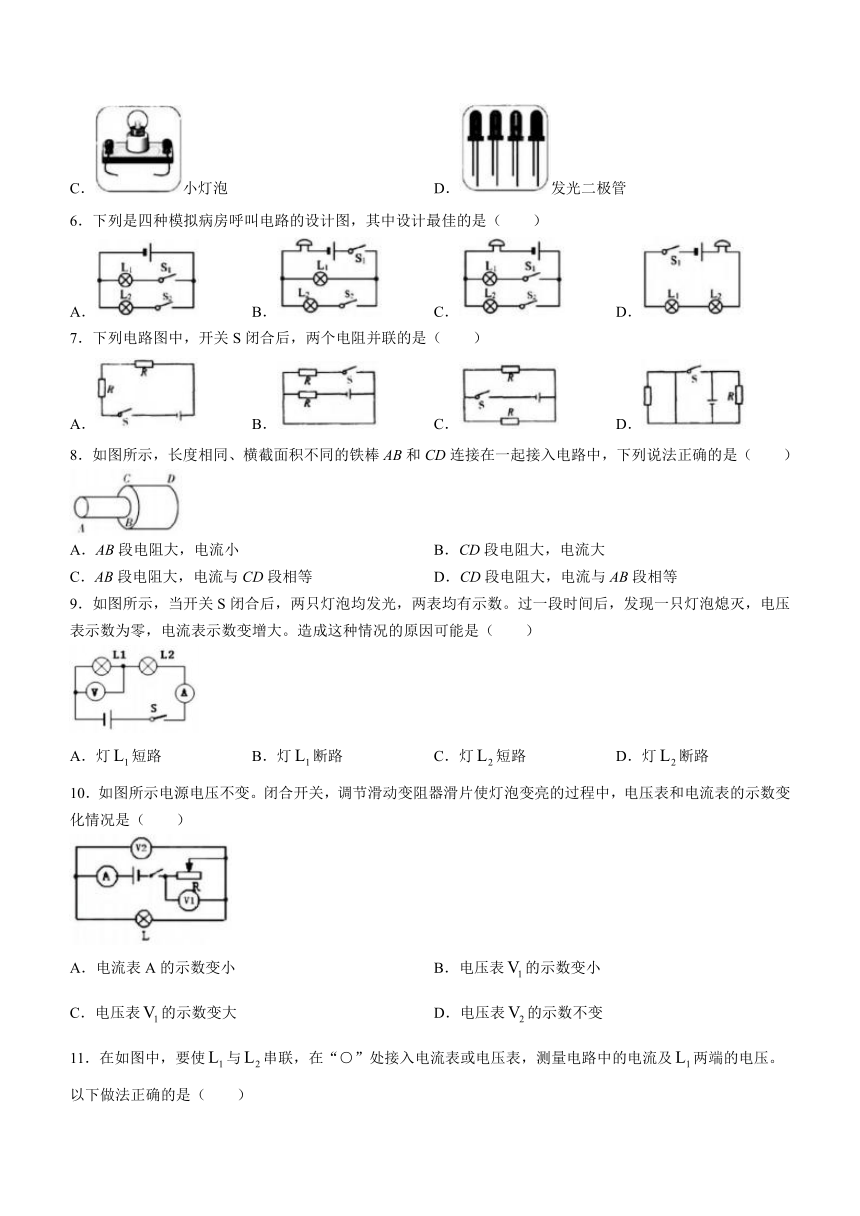

6．下列是四种模拟病房呼叫电路的设计图，其中设计最佳的是（ ）
A． B． C． D．
7．下列电路图中，开关S闭合后，两个电阻并联的是（ ）
A． B． C． D．
8．如图所示，长度相同、横截面积不同的铁棒AB和CD连接在一起接入电路中，下列说法正确的是（ ）
A．AB段电阻大，电流小 B．CD段电阻大，电流大
C．AB段电阻大，电流与CD段相等 D．CD段电阻大，电流与AB段相等
9．如图所示，当开关S闭合后，两只灯泡均发光，两表均有示数。过一段时间后，发现一只灯泡熄灭，电压表示数为零，电流表示数变增大。造成这种情况的原因可能是（ ）
A．灯短路 B．灯断路 C．灯短路 D．灯断路
10．如图所示电源电压不变。闭合开关，调节滑动变阻器滑片使灯泡变亮的过程中，电压表和电流表的示数变化情况是（ ）
A．电流表A的示数变小 B．电压表的示数变小
C．电压表的示数变大 D．电压表的示数不变

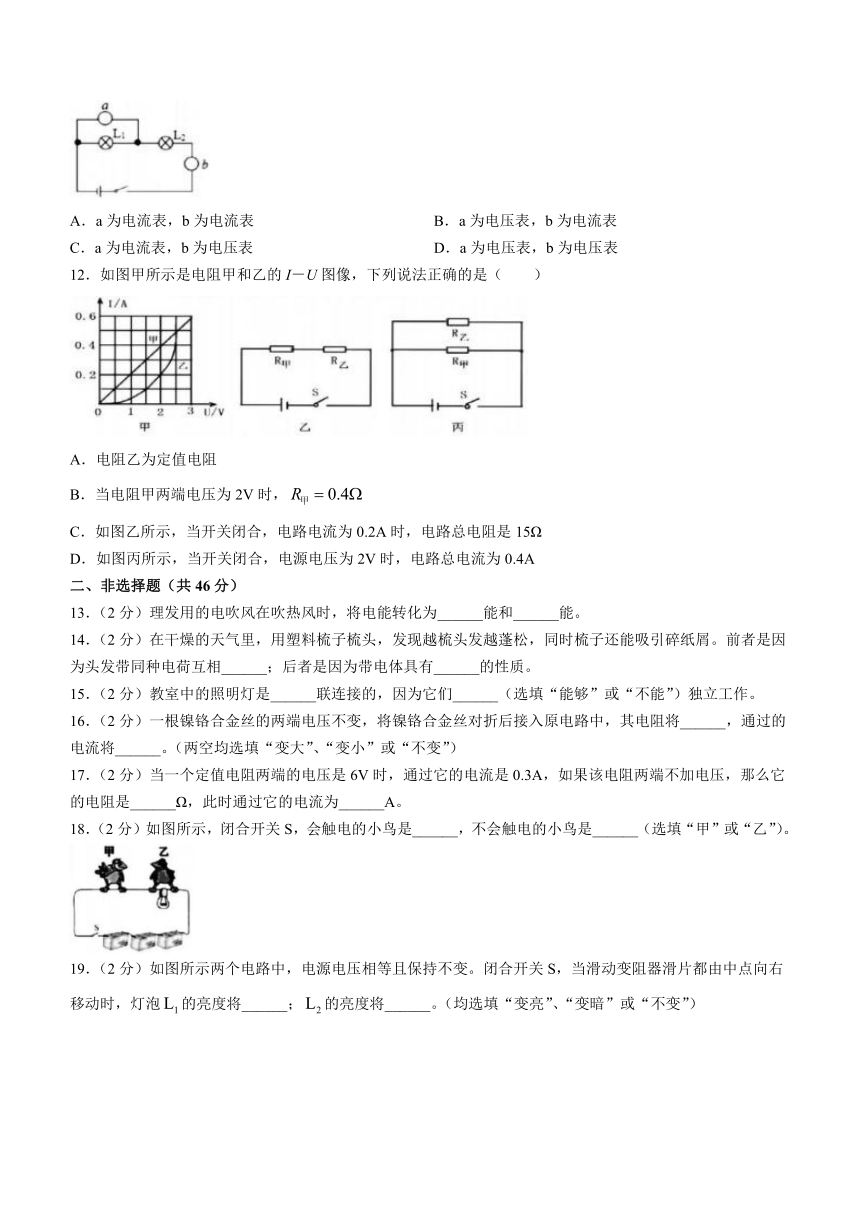

11．在如图中，要使与串联，在“○”处接入电流表或电压表，测量电路中的电流及两端的电压。以下做法正确的是（ ）
A．a为电流表，b为电流表 B．a为电压表，b为电流表
C．a为电流表，b为电压表 D．a为电压表，b为电压表
12．如图甲所示是电阻甲和乙的I－U图像，下列说法正确的是（ ）
A．电阻乙为定值电阻
B．当电阻甲两端电压为2V时，
C．如图乙所示，当开关闭合，电路电流为0.2A时，电路总电阻是15Ω
D．如图丙所示，当开关闭合，电源电压为2V时，电路总电流为0.4A
二、非选择题（共46分）
13．（2分）理发用的电吹风在吹热风时，将电能转化为______能和______能。
14．（2分）在干燥的天气里，用塑料梳子梳头，发现越梳头发越蓬松，同时梳子还能吸引碎纸屑。前者是因为头发带同种电荷互相______；后者是因为带电体具有______的性质。
15．（2分）教室中的照明灯是______联连接的，因为它们______（选填“能够”或“不能”）独立工作。
16．（2分）一根镍铬合金丝的两端电压不变，将镍铬合金丝对折后接入原电路中，其电阻将______，通过的电流将______。（两空均选填“变大”、“变小”或“不变”）
17．（2分）当一个定值电阻两端的电压是6V时，通过它的电流是0.3A，如果该电阻两端不加电压，那么它的电阻是______Ω，此时通过它的电流为______A。
18．（2分）如图所示，闭合开关S，会触电的小鸟是______，不会触电的小鸟是______（选填“甲”或“乙”）。
19．（2分）如图所示两个电路中，电源电压相等且保持不变。闭合开关S，当滑动变阻器滑片都由中点向右移动时，灯泡的亮度将______；的亮度将______。（均选填“变亮”、“变暗”或“不变”）
20．（2分）一只小灯泡的正常发光时的电压为8V，正常发光时通过它的电流为0.4A，现将该小灯泡接在10V的电源上，为使其正常发光，应______联一个______Ω的定值电阻。
21．（2分）通过电流表的电流过大会有烧坏危险，电流表的特点是电阻很______，如图，实验中绝不允许把电流表直接接到电源两极上。请分析其中的道理______。
22．（2分）如图电路，电源电压保持不变，当小聪将开关S由断开到闭合时，电流表的示数将______，电压表与电流表示数的比值将______。（选填“变大”“变小”或“不变”）
23．（2分）根据图中的电流方向，分别在方框中填入电流表或电池元件符号使两灯都发光。
24．（2分）为节省电能，楼道中的照明灯只有同时满足“天黑”和“有人路过楼道并发出声音”时，才会自动发光。为满足以上要求，小强设计出了楼道照明灯的“智能控制电路”，控制电路由“光控开关”和“声控开关”组成，请完成电路的连接。
25．（5分）小明为了“探究串联电路中电压规律”，设计了电路，将两只灯泡、串联起来接到电源上，如图所示。
（1）连接电路时，开关必须______。
（2）小明分别把电压表连在图中AB两点、BC两点及AC两点，闭合开关后，测得的数据是：，，，则故障可能是______。（答出一条即可）
（3）故障排除后，实验正常进行。分别测出、、，小明分析这组数据得出：串联电路两端的电压______串联电路中各部分电路两端的电压之和。
（4）分析实验数据“、”，小明还认为：串联电路中各部分电路两端的电压始终是相等的。你认为这个结论是______的；（选填“正确”“错误”）这对你进行此实验的启发是：应选取______的灯泡，进行多次实验再得结论。
26．（5分）小明按图中所示的电路探究“电流跟电压的关系”。
电压U/V 0.5 1.0 2.0 2.5 3.0
电流I/A 0.1 0.2 0.4 0.5 0.6
（1）请将如图所示的实物电路补充完整。要求：变阻器滑片P向右移动时，电流表示数增大。
（2）实验中，多次改变滑动变阻器连入电路中的电阻值，分别测出通过电阻R的电流和对应的电压值。如上表。
①除了保护电路以外，滑动变阻器在实验中的主要作用是改变______。
②根据表中数据能得出的结论是：______。
（3）某同学利用该电路继续探究“电流与电阻的关系”时，先测出了5Ω电阻在2V电压下的电流，然后断开开关，将5Ω电阻换成10Ω电阻，闭合开关，直接读出电流值，这种做法______（选填“正确”或“错误”），理由是更换电阻后，没有调节滑片使电压表示数为______V。
27．（6分）在研究小灯泡电阻的实验中，连接电路如图所示，所选灯泡额定电压为2.5V，电源电压为4V。
实验次数 1 2 3
电压/V 1.0 1.5 2.5
电流/A 0.20 0.25 0.30
电阻/Ω
灯泡亮度 稍亮 较亮 更亮
（1）实验中测量小灯泡电阻的原理是______；为了保护电路，开关闭合前，应将滑片移到______端。（选填“A”或“B”）
（2）实验中通过______反映灯丝的温度。
（3）小明收集的信息如上面表格所示，据此可得到的结论是：灯丝电阻随温度的升高而______。
（4）以上实验结论后，小明不慎将电流表损坏，他想利用现有器材和表格中的数据比较准确地测出一个阻值适当的未知电阻的阻值，请你设计电路图并写出还应该收集的证据。（如需拆换电压表位置，前者位置用实线、后者用虚线连接）
28．（6分）如图所示，电阻，，S闭合后，电压表示数为4V，则
（1）通过的电流是多大？
（2）电源电压是多大？
德强学校初中部九年级上学期开学测试物理试卷
一、选择题（每题2分，共12题，总计24分）
1－12 BAABC CCCAB BC
二、非选择题（共46分）
13．机械 内 14．排斥 吸引轻小物体 15．并 能够 16．变小 变大
17．20 0 18．乙 甲 19．变暗 不变 20．串 5
21．小 由I＝U/R，电流表的电阻很小，在电压一定时，通过电流表的电流很大，大于电流表的量程，会烧坏电流表。
22．变大 不变
23． 24．
25．（1）断开 （2）灯短路（或灯断路或短路同时断路）
（3）等于 （4）错误 不同规格
26．（1）
（2）①定值电阻两端电压。 ②在导体电阻一定时，通过导体的电流与导体两端电压成正比。
（3）错误 2
27．（1）由I＝U/R得R＝U/I（或I＝U/R） B
（2）灯泡亮度
（3）增大
（4）
28．解：（1）闭合开关后，和串联，电压表测两端电压
通过的电流：（2分）
根据串联电路中各处电流相等（或根据串联电路中电流规律：），（1分）
（2）由I＝U/R U＝IR 两端电压：（2分）
根据串联电路两端电压等于串联电路中各部分电路两端电压之和（或根据串联电路电压规律：）所以电源电压：（1分）
