2022-2023学年人教版初三物理19.3安全用电同步练习
一、选择题（共15道）
1、一位"法师"在铺有塑料地毯的舞台上表演不怕电的"功夫"．他将一盏普通白炽灯泡接到两导线头A、B之间，灯泡正常发光；随后将灯泡取下，"法师"两手分别抓住两导线头A、B，如图所示，其助手用测电笔分别测试A、B及"法师"的皮肤．发现测电笔的氖管都发光．对此表演的合理解释是（　　）
A．"法师"有特异功能，确实不怕电
B．"法师"的两手均戴有特制绝缘手套
C．在人、灯交替过程中，助手将零线断开了
D．在人、灯交替过程中，助手将火线断开了
2、在右图所示的电路中，闭合开关S，灯L1和L2发光一段时间后，其中一灯突然熄灭，而电流表、电压表示数不变，产生这一现象的原因可能是（）
A、灯L1断路B、灯L1短路　
C、灯L2断路D、灯L2短路
3、下列事例，不符合安全用电原则的是（　　）
A．使用绝缘皮破损的插头
B．人触电时，先关掉电源再救人
C．电器设备起火，不能用水直接灭火
D．使用试电笔时，手指不能碰到笔尖金属体

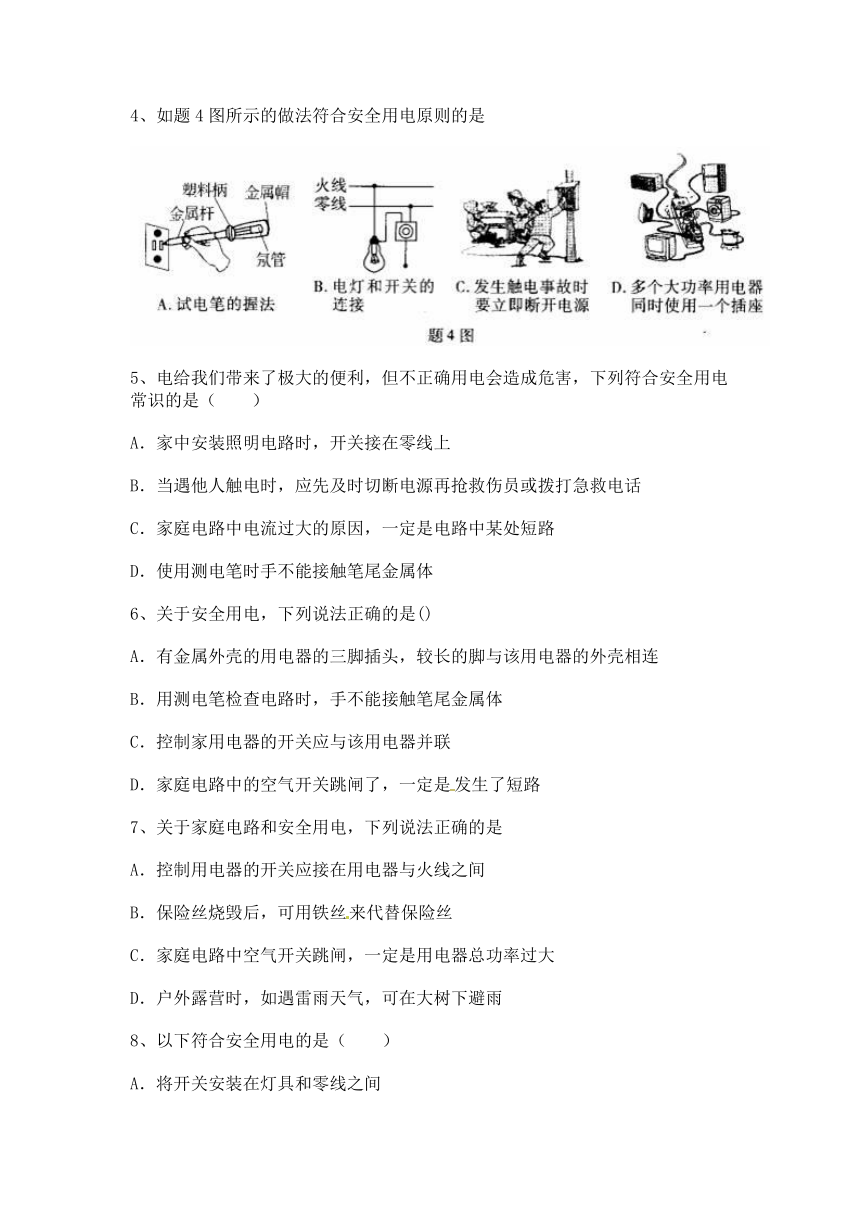

4、如题4图所示的做法符合安全用电原则的是
5、电给我们带来了极大的便利，但不正确用电会造成危害，下列符合安全用电常识的是（　　）
A．家中安装照明电路时，开关接在零线上
B．当遇他人触电时，应先及时切断电源再抢救伤员或拨打急救电话
C．家庭电路中电流过大的原因，一定是电路中某处短路
D．使用测电笔时手不能接触笔尾金属体
6、关于安全用电，下列说法正确的是()
A．有金属外壳的用电器的三脚插头，较长的脚与该用电器的外壳相连
B．用测电笔检查电路时，手不能接触笔尾金属体
C．控制家用电器的开关应与该用电器并联
D．家庭电路中的空气开关跳闸了，一定是发生了短路
7、关于家庭电路和安全用电，下列说法正确的是
A．控制用电器的开关应接在用电器与火线之间
B．保险丝烧毁后，可用铁丝来代替保险丝
C．家庭电路中空气开关跳闸，一定是用电器总功率过大
D．户外露营时，如遇雷雨天气，可在大树下避雨
8、以下符合安全用电的是（　　）
A．将开关安装在灯具和零线之间
B．用正在充电的手机打电话
C．阿勇电器着火时用水来灭火
D．电冰箱的金属外壳要接触地

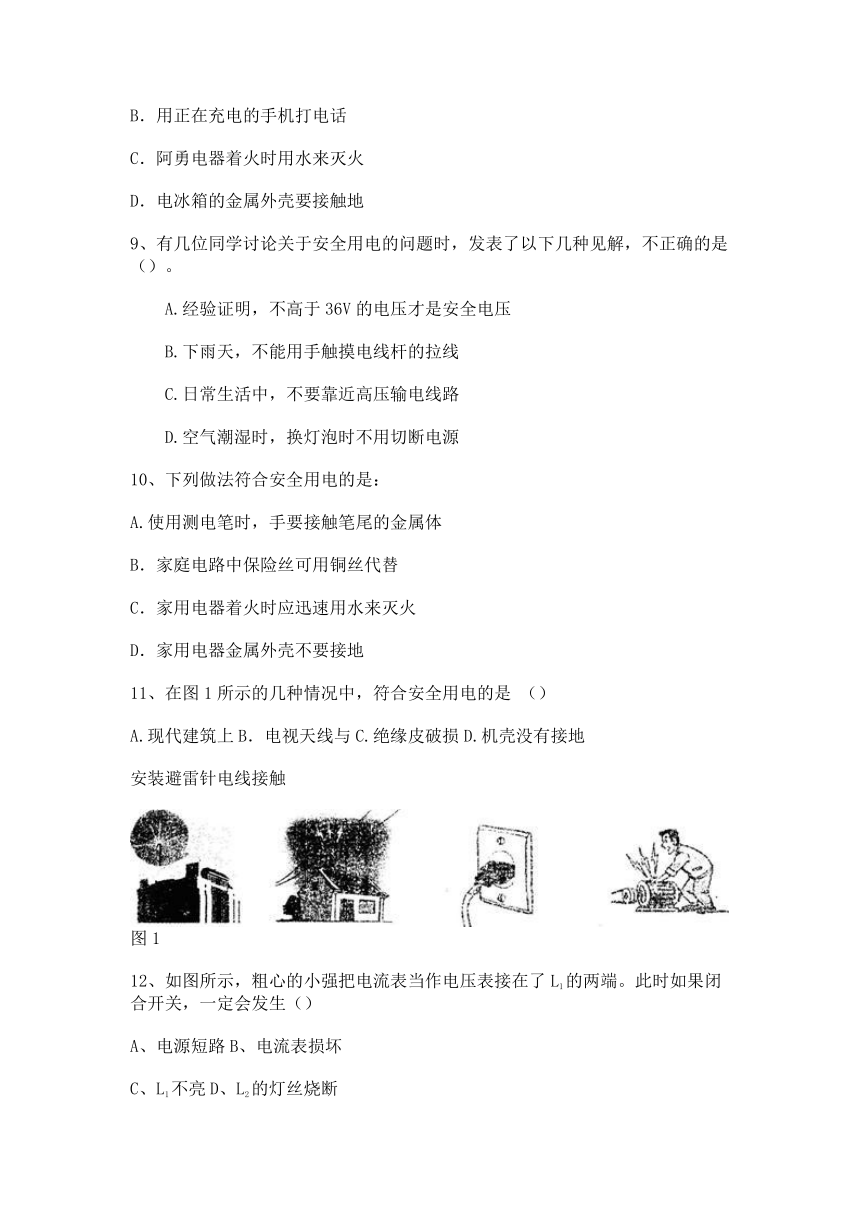

9、有几位同学讨论关于安全用电的问题时，发表了以下几种见解，不正确的是（）。
　　A.经验证明，不高于36V的电压才是安全电压
　　B.下雨天，不能用手触摸电线杆的拉线
　　C.日常生活中，不要靠近高压输电线路
　　D.空气潮湿时，换灯泡时不用切断电源
10、下列做法符合安全用电的是：
A.使用测电笔时，手要接触笔尾的金属体
B．家庭电路中保险丝可用铜丝代替
C．家用电器着火时应迅速用水来灭火
D．家用电器金属外壳不要接地
11、在图1所示的几种情况中，符合安全用电的是 （）
A.现代建筑上B．电视天线与C.绝缘皮破损D.机壳没有接地
安装避雷针电线接触
图1
12、如图所示，粗心的小强把电流表当作电压表接在了L1的两端。此时如果闭合开关，一定会发生（）
A、电源短路B、电流表损坏
C、L1不亮D、L2的灯丝烧断

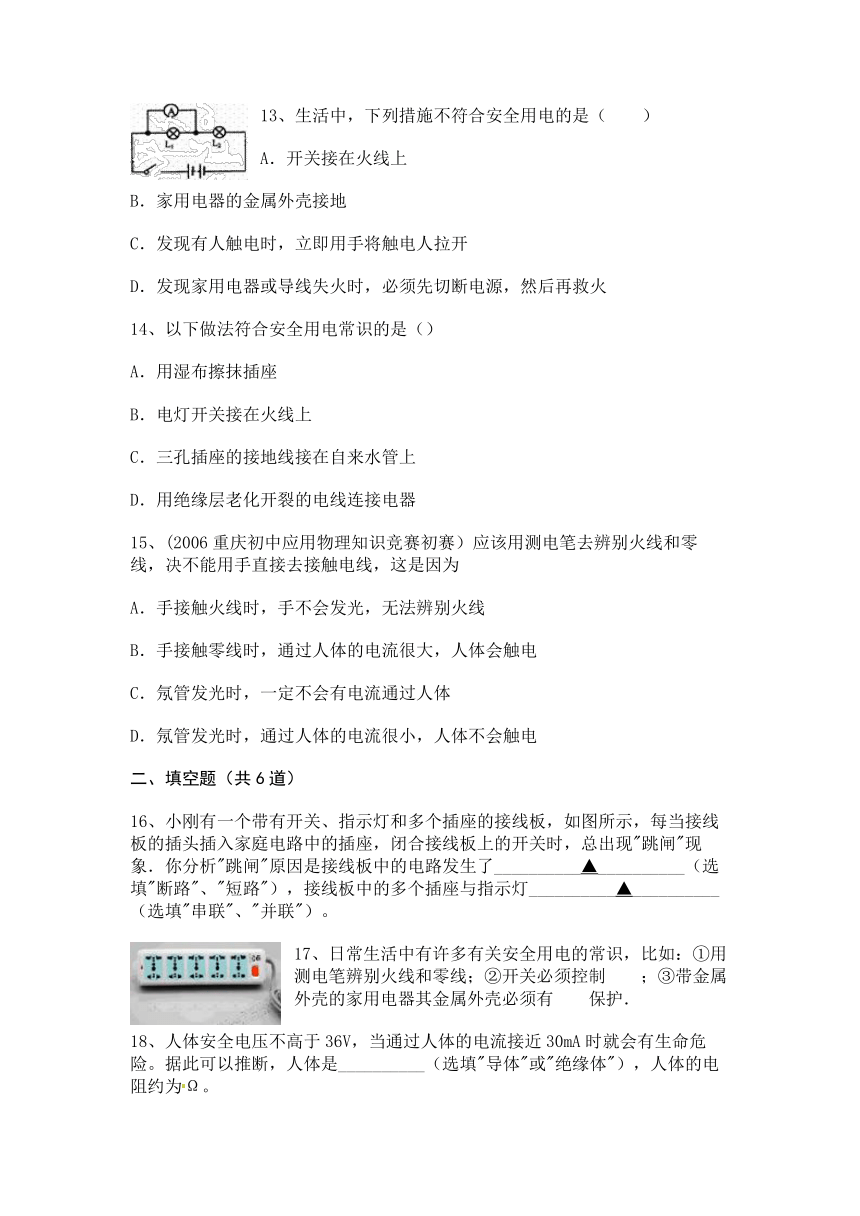

13、生活中，下列措施不符合安全用电的是（　　）
A．开关接在火线上
B．家用电器的金属外壳接地
C．发现有人触电时，立即用手将触电人拉开
D．发现家用电器或导线失火时，必须先切断电源，然后再救火
14、以下做法符合安全用电常识的是（）
A．用湿布擦抹插座
B．电灯开关接在火线上
C．三孔插座的接地线接在自来水管上
D．用绝缘层老化开裂的电线连接电器
15、(2006重庆初中应用物理知识竞赛初赛）应该用测电笔去辨别火线和零线，决不能用手直接去接触电线，这是因为
A．手接触火线时，手不会发光，无法辨别火线
B．手接触零线时，通过人体的电流很大，人体会触电
C．氖管发光时，一定不会有电流通过人体
D．氖管发光时，通过人体的电流很小，人体不会触电
二、填空题（共6道）
16、小刚有一个带有开关、指示灯和多个插座的接线板，如图所示，每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现"跳闸"现象．你分析"跳闸"原因是接线板中的电路发生了__________▲__________（选填"断路"、"短路"），接线板中的多个插座与指示灯__________▲__________（选填"串联"、"并联"）。
17、日常生活中有许多有关安全用电的常识，比如：①用测电笔辨别火线和零线；②开关必须控制　　；③带金属外壳的家用电器其金属外壳必须有　　保护．
18、人体安全电压不高于36V，当通过人体的电流接近30mA时就会有生命危险。据此可以推断，人体是__________（选填"导体"或"绝缘体"），人体的电阻约为Ω。

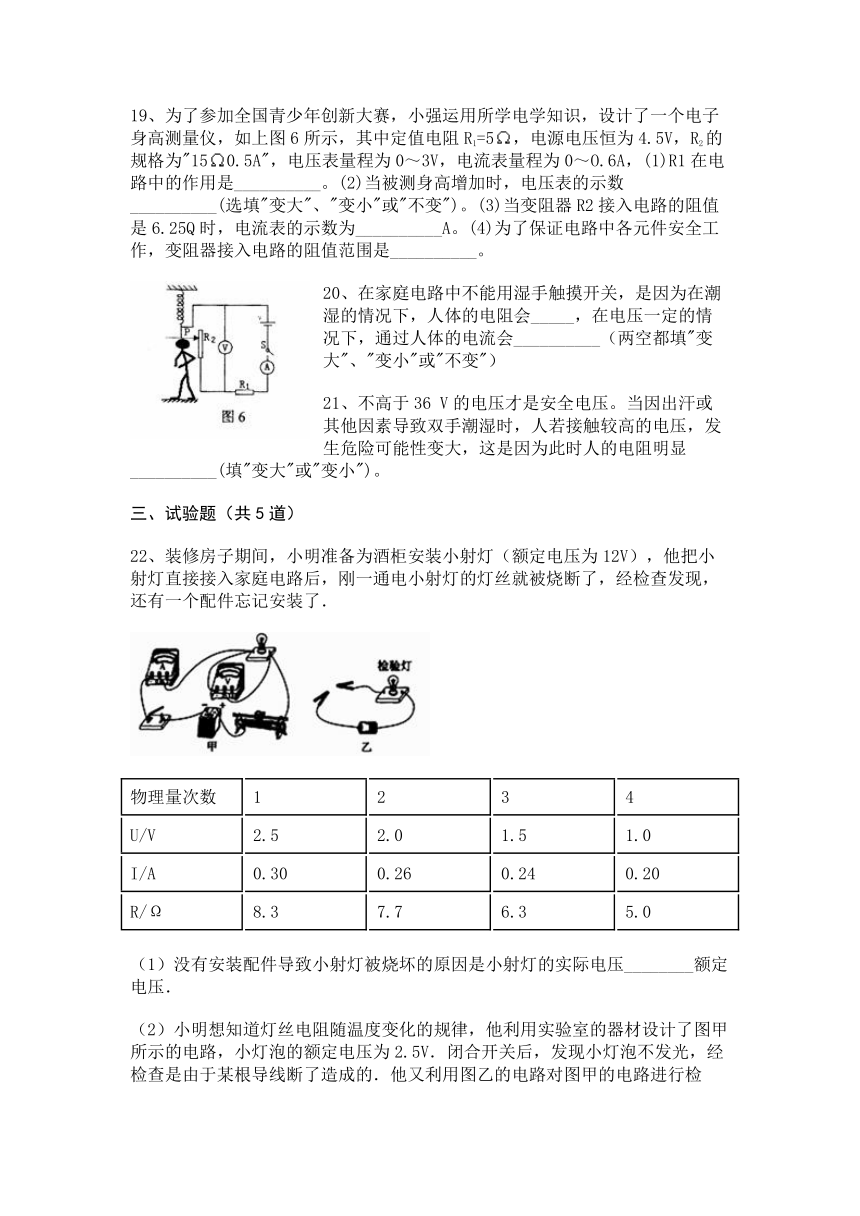

19、为了参加全国青少年创新大赛，小强运用所学电学知识，设计了一个电子身高测量仪，如上图6所示，其中定值电阻R1=5，电源电压恒为4.5V，R2的规格为"150.5A"，电压表量程为0～3V，电流表量程为0～O.6A，(1)R1在电路中的作用是__________。(2)当被测身高增加时，电压表的示数__________(选填"变大"、"变小"或"不变")。(3)当变阻器R2接入电路的阻值是6.25Q时，电流表的示数为__________A。(4)为了保证电路中各元件安全工作，变阻器接入电路的阻值范围是__________。
20、在家庭电路中不能用湿手触摸开关，是因为在潮湿的情况下，人体的电阻会_____，在电压一定的情况下，通过人体的电流会__________（两空都填"变大"、"变小"或"不变"）
21、不高于36 V的电压才是安全电压。当因出汗或其他因素导致双手潮湿时，人若接触较高的电压，发生危险可能性变大，这是因为此时人的电阻明显__________(填"变大"或"变小")。
三、试验题（共5道）
22、装修房子期间，小明准备为酒柜安装小射灯（额定电压为12V），他把小射灯直接接入家庭电路后，刚一通电小射灯的灯丝就被烧断了，经检查发现，还有一个配件忘记安装了．
物理量次数 1 2 3 4
U/V 2.5 2.0 1.5 1.0
I/A 0.30 0.26 0.24 0.20
R/Ω 8.3 7.7 6.3 5.0
（1）没有安装配件导致小射灯被烧坏的原因是小射灯的实际电压________额定电压．
（2）小明想知道灯丝电阻随温度变化的规律，他利用实验室的器材设计了图甲所示的电路，小灯泡的额定电压为2.5V．闭合开关后，发现小灯泡不发光，经检查是由于某根导线断了造成的．他又利用图乙的电路对图甲的电路进行检测．检测时他应该将图甲中的开关________，若检验灯发光说明被检测导线________（选填"断了"或"没断"）．
（3）更换导线后，正确进行实验并将数据填人下表（电源电压恒为4V）．分析实验数据发现：温度越高，灯丝电阻越________．根据表中的数据分析，下列滑动变阻器的规格符合实验要求的是________．
A．30Ω 0.2A B．20Ω 1A C．10Ω 1A D．5Ω l.5A
（4）小明查找资料，发现大多数金属的电阻都具有和灯丝电阻随温度变化规律相同的性质．他用一段具有这种性质的金属丝代替小灯泡接人图甲的电路中，并将滑动变阻器的滑片调到适当位置固定不动，设计了一个简易的测温装置．若要满足温度升高时测温装置的示数变大，应将图甲中________表的表盘改装成测温装置的刻度盘．
23、用伏安法测电阻，电路如图85所示。
　
　　(1)在图中的"○"里填上伏特表和安培表的符号。
　　(2)要让安培表示数变大，滑动变阻器的滑片P应向______端滑动。（填"a"或"b"）
　　(3)实验中，安培表和伏特表的示数如图86所示，通过电阻R的电流是______安培，电阻R两端的电压是______伏特。这个导体的电阻是______欧姆。
　
24、目前新建楼房的供电系统中已经不再使用保险丝，而是用一种带保险丝装置的自动空气开关．当用电负荷过大或发生短路时，电路会自动切断；如果站在地面上的人碰到火线而使火线与大地经人体构成通路，电路也会自动切断，以保人身安全．
小玲家新居中装的就是这样的电路．搬家后，她看到墙上的电源插孔是三线的，为了安装电视机，她买了一个插座板，插在墙上的一个三线插孔A中，然后把电视机的插头插在插座板上的插孔内．但是，接通电视机的电源时，室内所有插座全都断电，表明电路自动切断了．到配电箱一看，果然是"掉闸"(空气开关自动切断)了．
是电视机出了故障，还是用电量太大了 小玲用手把总开关闭合，换其他几个确保正常的用电器插到这个插座板上，直至耗电只有15瓦的小台灯，仍然是这样．但是，把插座板插到墙上其他插孔B、C、D……上，一切正常．回答以下问题：
(1)"掉闸"的原因是________________________________；
(2)如何解决小玲家的问题 _______________________ ____．
25、
小明同学将滑动变阻器R1和定值电阻R2串联在电源电压为6V的电源两端，如图21所示，小明多次调节滑动变阻器的滑片改变R1两端的电压U1，记录电压表V2的读数U2，得到如表4所示的实验数据，请根据表中数据，归纳出U2和U1的关系是__________。
26、
如图所示，甲图中鸟A提示鸟B："快飞，你会触电的！"鸟B说："你怎么不怕？"乙图中电压表提示电流表："你不能直接连在电源两极上，会把你烧坏的！"请分析两幅图中的对话是否合理，并说明理由．
参考答案
一、选择题（共15道）
1、略
2、 A
3、 A【分析】（ 1 ）安全用电原则：不接触低压带电体，不靠近高压带电体．
（2）人体是导体，所以人触电时，不能直接用手去拉触电的人；
（3）水是导体，电器设备起火，不能用水直接灭火；
（4）使用测电笔辨别火线时，有一定要用手触及笔尾的金属部分，否则容易造成误判，认为带电体不带电是十分危险的；使用测电笔时，不能用手触及测电笔前端的金属探头，这样会造成人身触电事故．
【解答】解：A、使用绝缘皮破损的插头，容易使得人碰到火线，故容易发生触电事故，故A错误；
B、人触电时，先关掉电源再救人，故B正确；
C、水是导体，电器设备起火，不能用水直接灭火，故C正确
D、使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，不能用手触及测电笔前端的金属探头，否则会造成人身触电事故．故D正确；
故选A．
【点评】本题考查的是日常生活中的一些安全用电常识，安全用电的原则：不接触低压带电体，不靠近高压带电体．值得注意的是：本来不带电的物体带了电；本来不导电的物体导电了．
4、 C
5、 B 【考点】 安全用电原则．
【分析】①在家庭电路中，开关要与灯泡串联并且控制火线；
②发现有人触电时，要首先切断电源，然后施救；
③家庭电路中电流过大的原因有二：用电器总功率过大，发生短路；
④测电笔的正确使用方法是：使用测电笔时手应接触笔尾金属体．
【解答】解：A、为保证用电安全，在安装照明电路时，开关接在火线上．此选项错误；
B、在遇到他人触电时，应先及时切断电源，或用竹竿等物体挑开电线，再抢救伤员或拨打急救电话．此选项正确；
C、家庭电路中电流过大的原因有二：用电器总功率过大，电路发生短路．此选项错误；
D、使用测电笔时手应接触笔尾金属体．此选项错误．
故选B．
6、 A
7、略
8、 D【考点】安全用电原则．
【分析】（1）开关与火线相连；
（2）若用用正在充电的手机打电话，容易发生手机电池爆炸事故，很危险；
（3）生活中的水是导体，用水来灭电火灾是很危险的；
（4）对于金属外壳的家用电器，金属外壳一定接地，防止外壳漏电，发生触电事故；
【解答】解：A、从安全用电的角度分析，控制电灯的开关安装在火线与灯之间，故A错误；
B、若用用正在充电的手机打电话，容易发生手机电池爆炸事故，故B错误；
C、生活中的水是导体，用水来灭电火灾非常容易触电的，故C错误；
D、家用电冰箱的金属外壳要接地，防止金属外壳漏电，发生触电事故，故D正确；
9、 答案：D
10、 A
11、 A
12、 C
13、略
14、 B 【解析】 A 中用湿布擦抹插座时，由于湿布导电，容易使人触电； B 中开关的一端如果接在火线上，另一端再接到零线上，则比较安全，即使断开开关时，灯泡仍处于没电的状态，故不会引起触电事故； C 中三孔插座的接地线应该接地，而不是接在自来水管上，因为自来水管与大地接触不好时，水管就带上了电，也容易引起触电事故； D 中绝缘层老化开裂的电线容易漏电，故是不安全的，所以该题选 B 。
15、 D 解析：因为家庭电路中火线与零线之间的电压是 220V ，零线与地之间没有电压，即火线与地之间电压为 220V 。当用测电笔来区分火线和零线时，用手接触笔尾金属体，笔尖接触电线。如果氖管发光，表示接触的是火线。因为测电笔的笔尖金属接触火线，测电笔内由阻值很大的电阻，人体和地组成通路，通过人体的电流很小，人体不会发生触电事故，选项 D 正确。
二、填空题（共6道）
16、 短路 并联
17、略
18、 导体1.2×103
19、 (1) 保持电流表和电源、 (2) 变大 (3)0.4(4)4-10
20、 变小；变大
21、 变小
三、试验题（共5道）
22、略
23、略
24、略
25、略
26、略
