2022-2023学年人教版初三物理20.4电动机同步练习（含答案）

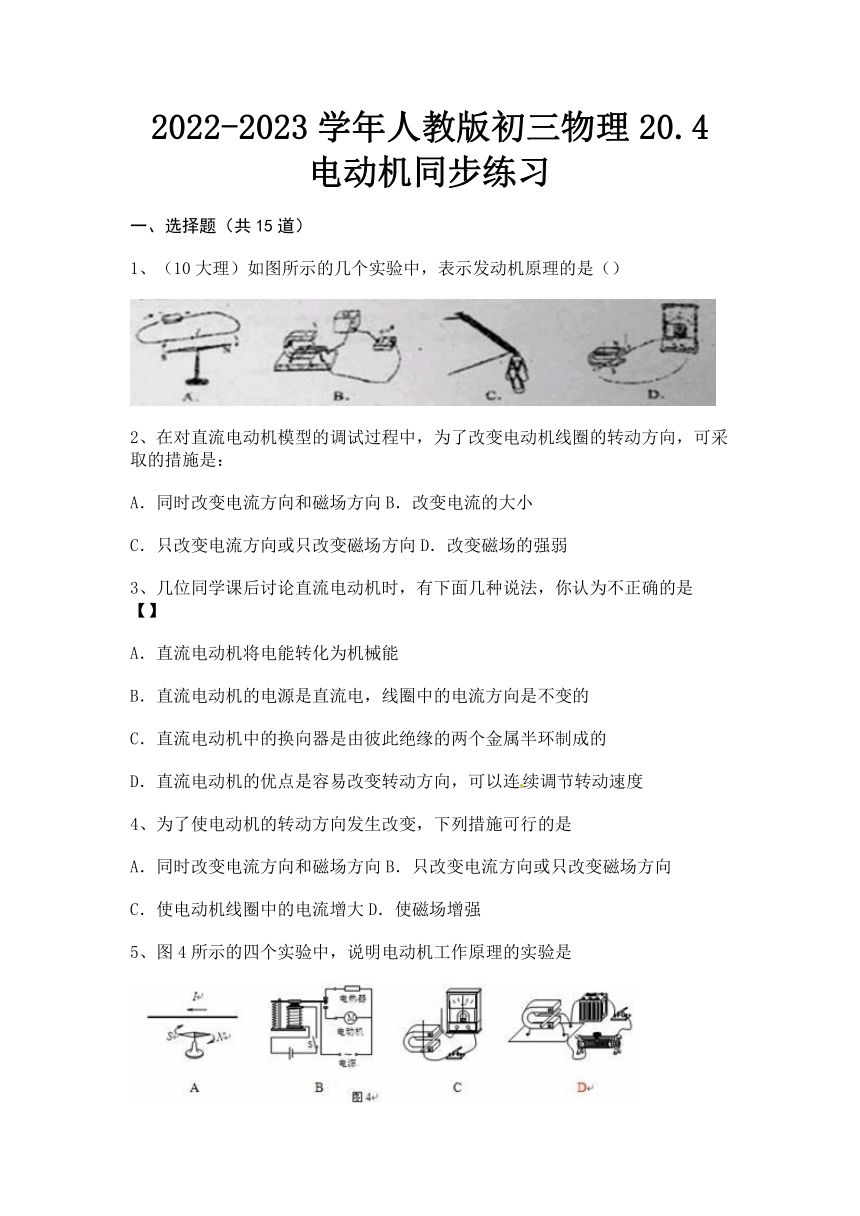

2022-2023学年人教版初三物理20.4电动机同步练习
一、选择题（共15道）
1、（10大理）如图所示的几个实验中，表示发动机原理的是（）
2、在对直流电动机模型的调试过程中，为了改变电动机线圈的转动方向，可采取的措施是：
A．同时改变电流方向和磁场方向B．改变电流的大小
C．只改变电流方向或只改变磁场方向D．改变磁场的强弱
3、几位同学课后讨论直流电动机时，有下面几种说法，你认为不正确的是 【】
A．直流电动机将电能转化为机械能
B．直流电动机的电源是直流电，线圈中的电流方向是不变的
C．直流电动机中的换向器是由彼此绝缘的两个金属半环制成的
D．直流电动机的优点是容易改变转动方向，可以连续调节转动速度
4、为了使电动机的转动方向发生改变，下列措施可行的是
A．同时改变电流方向和磁场方向B．只改变电流方向或只改变磁场方向
C．使电动机线圈中的电流增大D．使磁场增强
5、图4所示的四个实验中，说明电动机工作原理的实验是

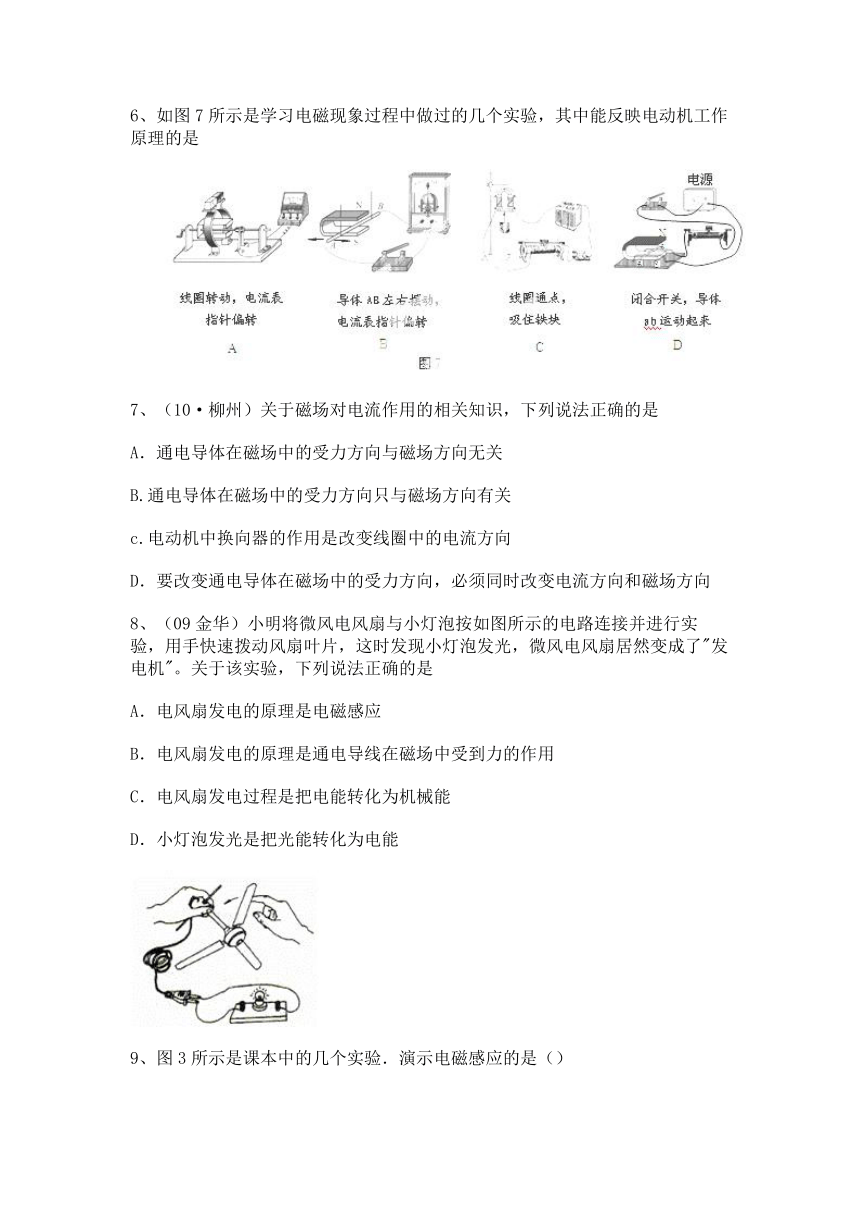

6、如图7所示是学习电磁现象过程中做过的几个实验，其中能反映电动机工作原理的是
7、（10·柳州）关于磁场对电流作用的相关知识，下列说法正确的是
A．通电导体在磁场中的受力方向与磁场方向无关
B.通电导体在磁场中的受力方向只与磁场方向有关
c.电动机中换向器的作用是改变线圈中的电流方向
D．要改变通电导体在磁场中的受力方向，必须同时改变电流方向和磁场方向
8、（09金华）小明将微风电风扇与小灯泡按如图所示的电路连接并进行实验，用手快速拨动风扇叶片，这时发现小灯泡发光，微风电风扇居然变成了"发电机"。关于该实验，下列说法正确的是
A．电风扇发电的原理是电磁感应
B．电风扇发电的原理是通电导线在磁场中受到力的作用
C．电风扇发电过程是把电能转化为机械能
D．小灯泡发光是把光能转化为电能

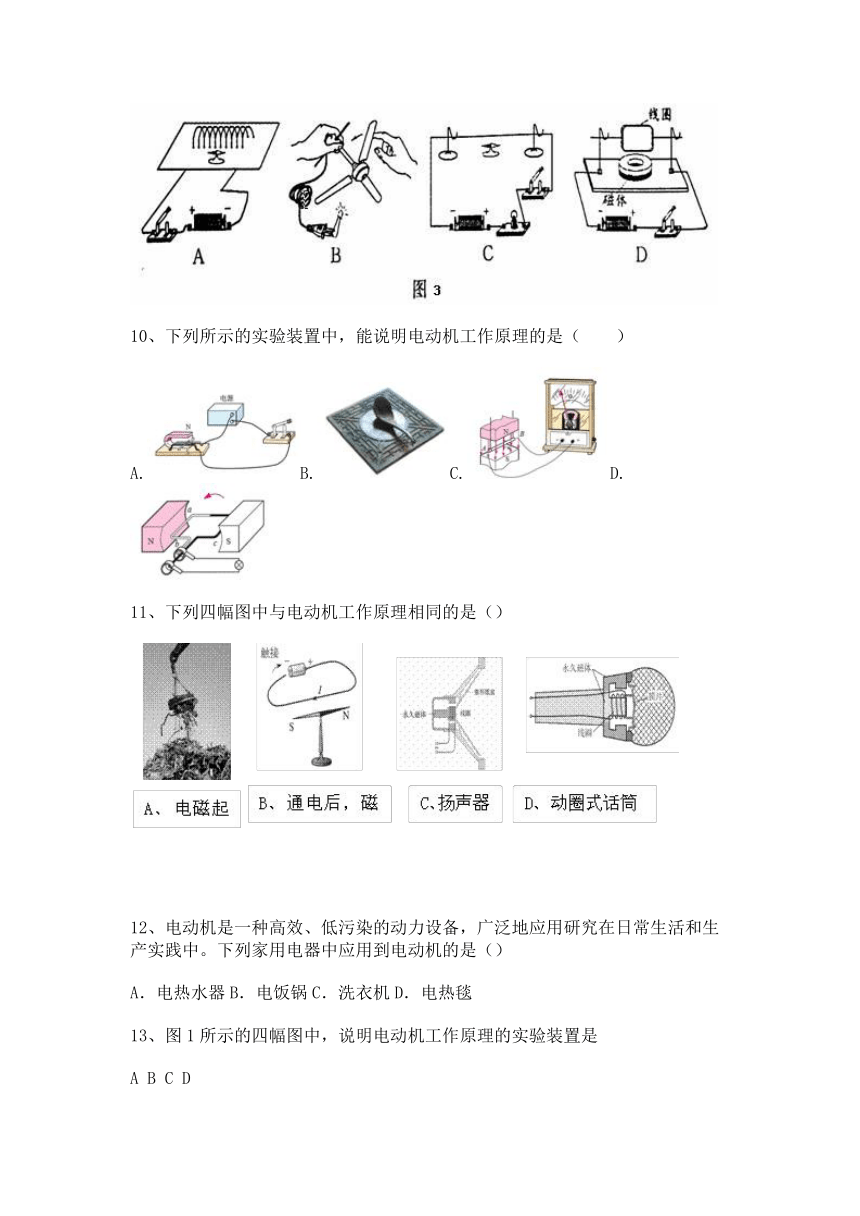

9、图3所示是课本中的几个实验．演示电磁感应的是（）
10、下列所示的实验装置中，能说明电动机工作原理的是（　　）
A.B.C.D.
11、下列四幅图中与电动机工作原理相同的是（）
12、电动机是一种高效、低污染的动力设备，广泛地应用研究在日常生活和生产实践中。下列家用电器中应用到电动机的是（）
A．电热水器B．电饭锅C．洗衣机D．电热毯

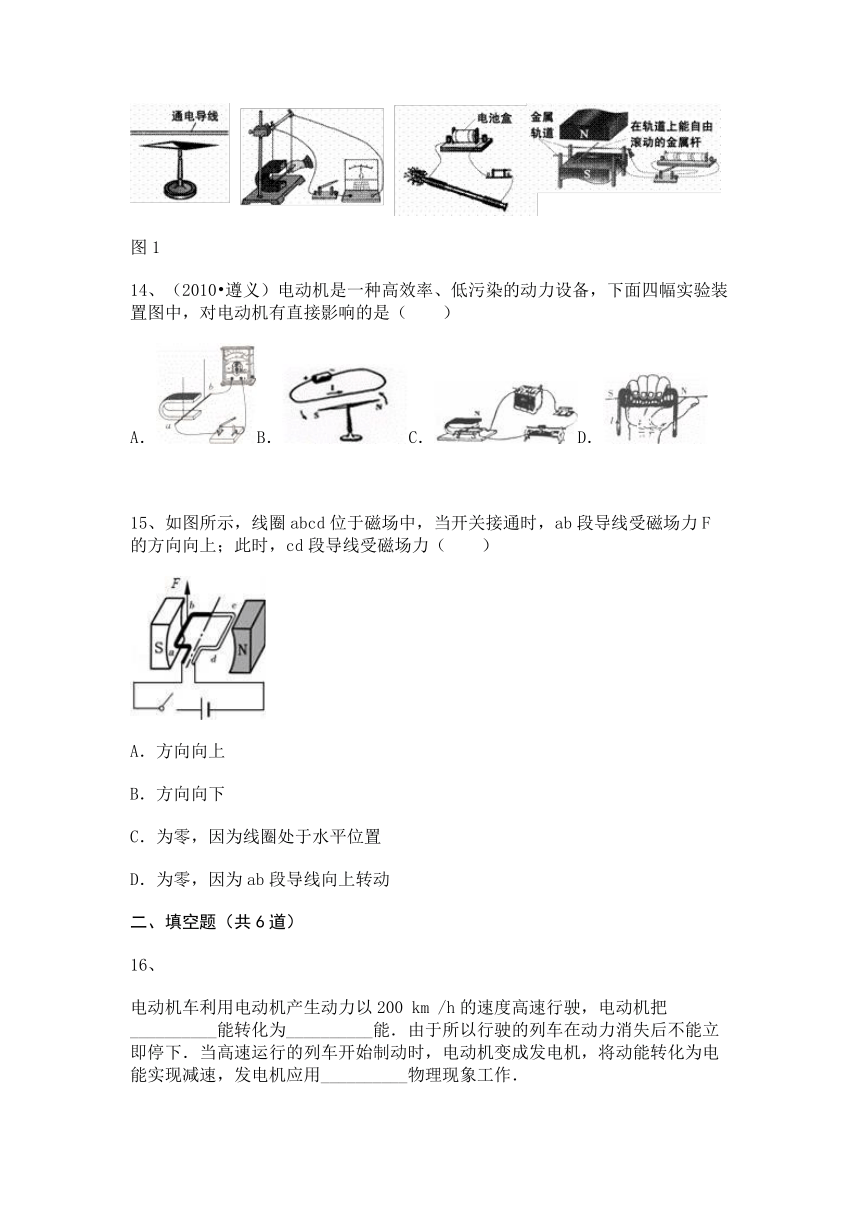

13、图1所示的四幅图中，说明电动机工作原理的实验装置是
A B C D
图1
14、（2010 遵义）电动机是一种高效率、低污染的动力设备，下面四幅实验装置图中，对电动机有直接影响的是（　　）
A．B．C．D．
　
15、如图所示，线圈abcd位于磁场中，当开关接通时，ab段导线受磁场力F的方向向上；此时，cd段导线受磁场力（　　）
A．方向向上
B．方向向下
C．为零，因为线圈处于水平位置
D．为零，因为ab段导线向上转动
二、填空题（共6道）
16、
电动机车利用电动机产生动力以200 km /h的速度高速行驶，电动机把__________能转化为__________能．由于所以行驶的列车在动力消失后不能立即停下．当高速运行的列车开始制动时，电动机变成发电机，将动能转化为电能实现减速，发电机应用__________物理现象工作．
17、一个实验用的电动机与电流表串联后接在6V直流电源上．闭合开关后电动机并没转动，这时电流表的读数为3A．检查发现电动机轴上的齿轮被卡住了，排除故障后，让电动机带动抽水机转动，这时电流表的读数为1A，由此可以算出，此时电动机做机械功的功率为W，电动机线圈电阻为__________Ω
18、如图，这是_______（选填"发电机、"电动机"）原理图，若将图中的磁体的S极和N极交换位置，其他保持不变，则线圈ab边所受力的方向_______（选填"改变"、"不改变"、"可能变也可能不变"）
19、
电流表、电压表等电学仪表工作时，它们的指针会发生偏转，可以想象这些仪表里面除了导线和指针外，还一定有__________，你所依据的原理是__________。
20、闭合开关后，用手按住玩具电动机的转子，不让它转动，这时与电动机并联的电压表读数为3伏，与电动机串联的电流表读数为6安．松手后，电动机正常转动，此时电流表读数为1安．这台电动机正常转动时，每秒钟有__________焦的电能转变为机械能．
21、（10·六盘水）发电机是利用电磁感应现象的原理工作的，电动机是利用__________的原理工作的。
三、试验题（共5道）
22、图7是探究"让线圈转起来"的实验装置图．小明刮掉线圈两端伸出部分的全部绝缘漆，再把线圈放在支架时（手没对线圈施力），线圈转动半周后，晃了两晃便停下来。线圈能够转动的原因是__________；如果要做一个能持续转动的线圈，你采取的办法是________________________________________________________________．
23、如图所示，在"磁场对通电直导线的作用"实验中，小明把一根轻质的铝棒AB用细线悬挂后置于蹄形磁体的磁场中．
（1）接通电源，铝棒AB向左运动，说明磁场对电流有力的作用，　　是利用这一原理工作的．（选填"发电机"或：电动机"）
（2）若只将磁体的两极对调，接通电源，观察到铝棒AB向　　（选填"左"或"右"）运动，说明力的方向与　　方向有关．
24、.图是"探究导体在磁场中运动时产生感应电流的条件"实验装置。闭合开关后，铜棒AB、电流表、开关组成闭合电路。
(1)要使电流表指针发生偏转，选择一种可行的操作：
(2)使铜棒AB上下运动，电流表指针能否发生偏转？
（3）要使电流表指针偏转方向发生改变，可以采取两种方法。
方法一：________________________________
方法二：________________________________。
（4）感应电流的大小除了与铜棒运动速度有关以外，还和________________________有关？
25、小丽利用如图23所示的装置，"探究通电导体在磁场中受力方向与什么因素有关"，当小丽闭合开关S0时，观察到导体AB在磁场中受力的作用向右运动。断开开关S0，然后小丽只将磁铁N、S极对调位置，闭合开关S0时，观察到导体AB在磁场中受力的作用向左运动。通过上述实验，小丽得出实验结论："通电导体在磁场中受力方向只与磁场方向有关"，请你选用图23所示电路中的元件，设计一个实验证明小丽的观点是错误的。请你简述实验步骤和实验现象。
26、一台简易电动机如下图所示。用硬金属丝做两个支架，分别与电池的两极相连，用漆包线绕成一个矩形线圈，以线圈引线为轴。用小刀刮去轴一端的全部漆皮，再刮去另一端的半周漆皮，并将线圈放在支架上，磁体放在线圈下。接通电源并用手轻推一下线圈，线圈就会不停的转动起来。
①电动机是利用通电线圈在磁场中受_________而转动的原理制成的。
②要改变线圈的转动方向，可以__________（提一个方案即可）。
参考答案
一、选择题（共15道）
1、 D
2、 C
3、 B
4、 B
5、 D
6、 D
7、 C
8、 A
9、 Ｂ
10、略
11、 C 【解析】 电磁起重机是利用电磁继电器来工作的，是电流磁效应的应用，A 不符合题意； 通电后，磁针转动说明通电导线周围存在着磁场，B不 符合题意； 扬声器是利用不断变化电流方向的通电线圈在磁场中受力振动而工作的 ，与电动机的原理相同， C 符合题意； 动圈式话筒用的是电磁感应的原理：声音的振动带动在磁场中的线圈振动，这一振动将切割磁感线，产生感应电流，从而将声音信号转变为电流信号，与发电机原理相同，D不符合题意 。故本题答案选 C 。
12、 C
13、 D
14、 C
15、 B
二、填空题（共6道）
16、
电，动（或机械），惯性，电磁感应
17、 命题意图 区分纯电阻和非纯电阻电路计算方法的不同。
思路点拨当电动机不转时，其电能全部转化为内能，可以利用欧姆定律。当转动后就不能利用了。
全程精解电动机卡住，线圈电阻为
总功率P=UI’=6V×1A=6W
发热功率P热=I’2R=(1A)2×2Ω=2W
机械功率P机=P-P热=4W
误区分析在计算电动机做机械功率时要把它和发热功率和总功率区分开。
18、略
19、
磁体或磁场、通电导体在磁场中受力偏转
20、 2 ．5焦
21、 通电线圈在磁场中受力转动。
三、试验题（共5道）
22、 磁场对电流（通电线圈）的作用 ； 把线圈一端的绝缘漆全部刮去，另一端只刮去上半周或下半周 ．
23、略
24、 （ 1 ） AB 向左移动（或向右，斜向上，斜向下）　（ 2 ）不能（ 3 ）将磁体的两极对调；改变 AB 运动方向（ 4 ）磁场强弱（或铜棒长短）
25、略
26、略
