2022-2023学年人教版初三物理20.5磁生电同步练习（含答案）

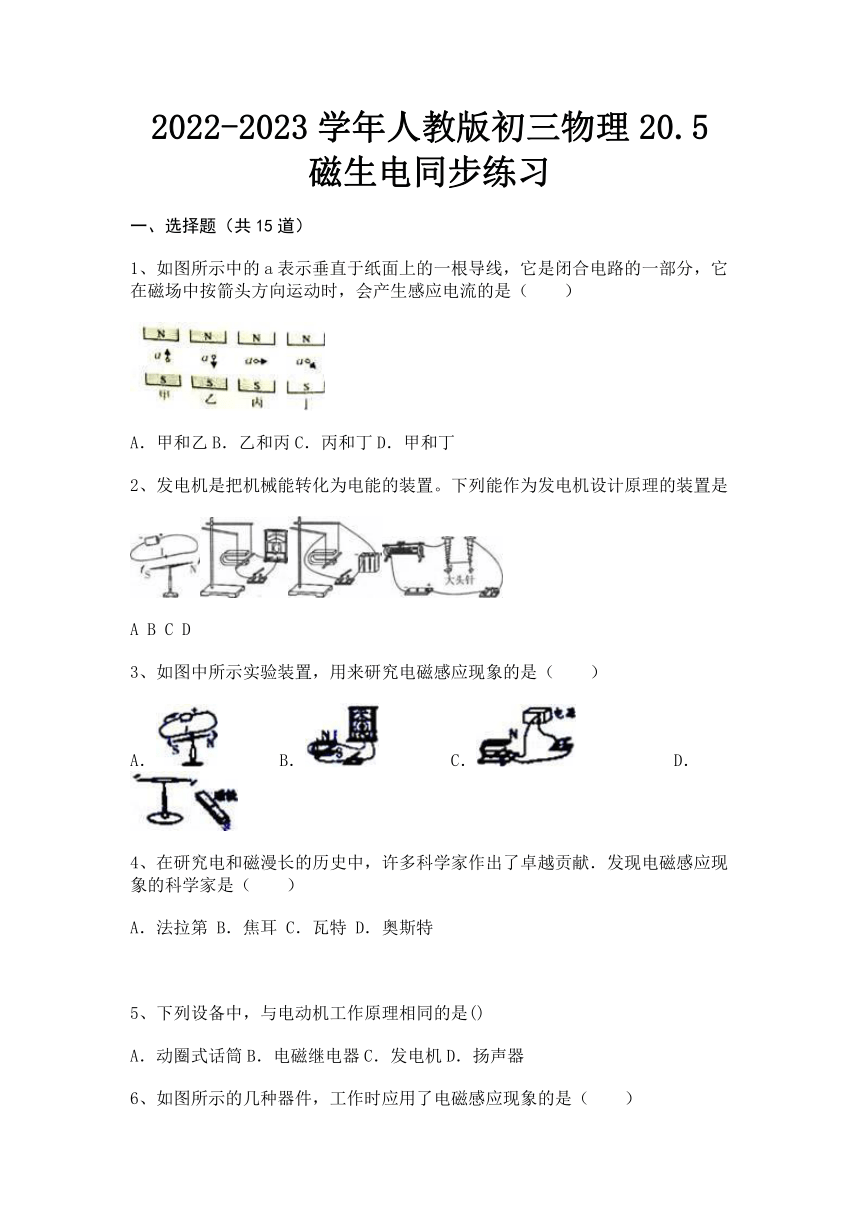

2022-2023学年人教版初三物理20.5磁生电同步练习
一、选择题（共15道）
1、如图所示中的a表示垂直于纸面上的一根导线，它是闭合电路的一部分，它在磁场中按箭头方向运动时，会产生感应电流的是（　　）
A．甲和乙B．乙和丙C．丙和丁D．甲和丁
2、发电机是把机械能转化为电能的装置。下列能作为发电机设计原理的装置是
A B C D
3、如图中所示实验装置，用来研究电磁感应现象的是（　　）
A．B．C．D．
4、在研究电和磁漫长的历史中，许多科学家作出了卓越贡献．发现电磁感应现象的科学家是（　　）
A．法拉第 B．焦耳 C．瓦特 D．奥斯特
　
5、下列设备中，与电动机工作原理相同的是()
A．动圈式话筒B．电磁继电器C．发电机D．扬声器

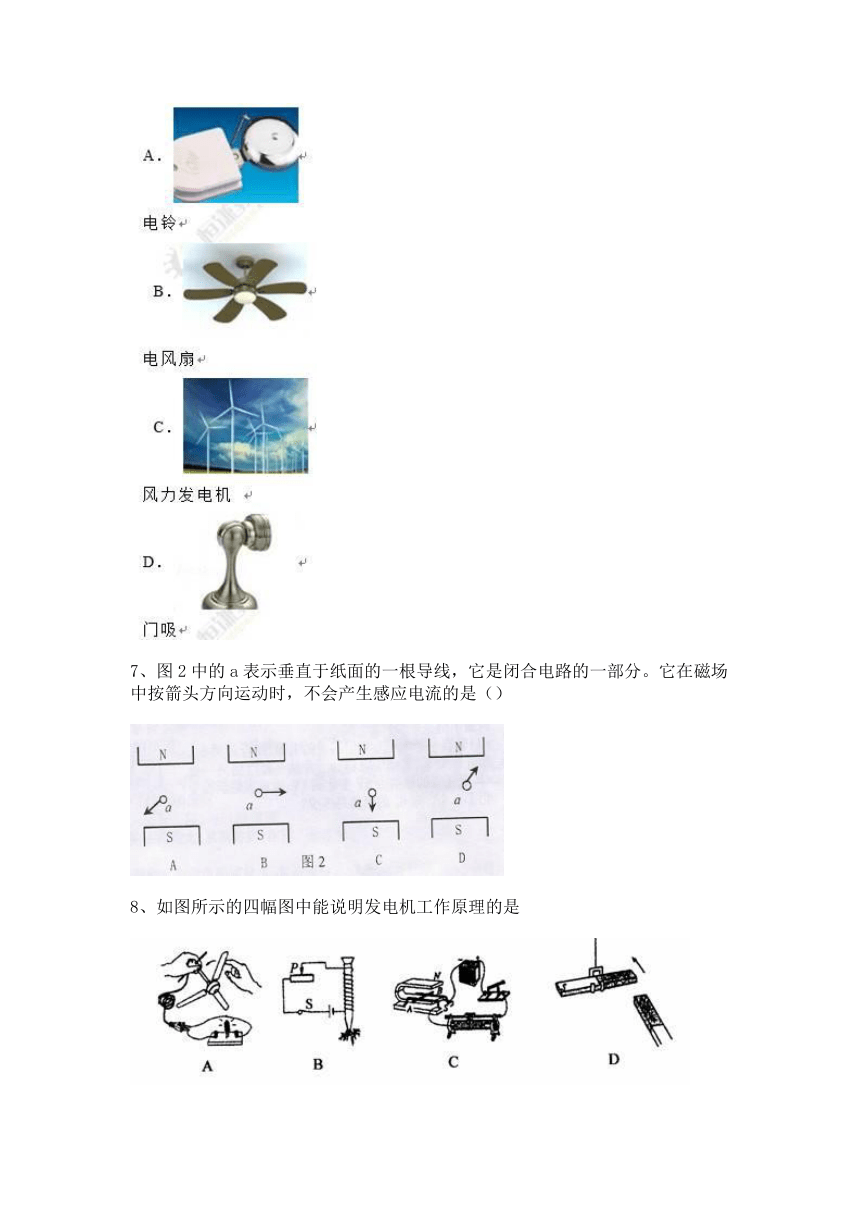

6、如图所示的几种器件，工作时应用了电磁感应现象的是（　　）
7、图2中的a表示垂直于纸面的一根导线，它是闭合电路的一部分。它在磁场中按箭头方向运动时，不会产生感应电流的是（）
8、如图所示的四幅图中能说明发电机工作原理的是

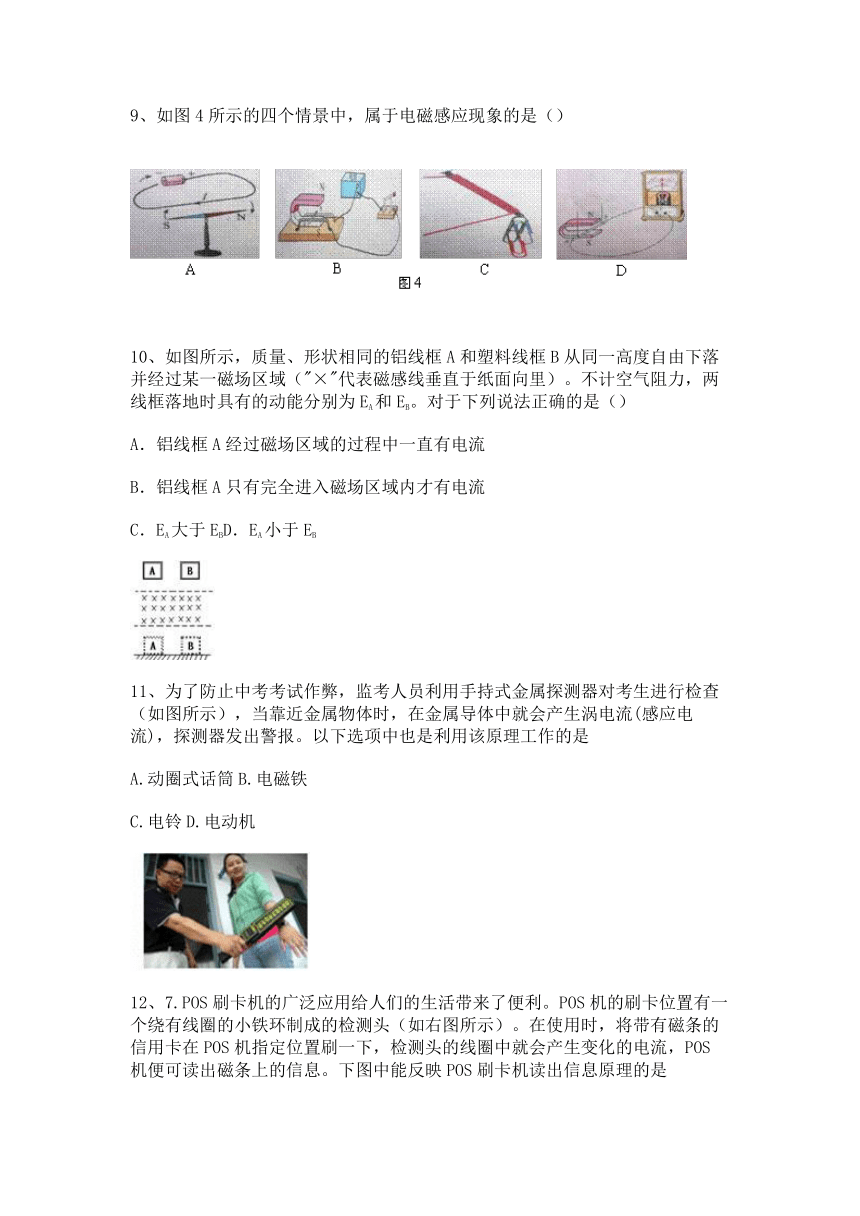

9、如图4所示的四个情景中，属于电磁感应现象的是（）
10、如图所示，质量、形状相同的铝线框A和塑料线框B从同一高度自由下落并经过某一磁场区域（"×"代表磁感线垂直于纸面向里）。不计空气阻力，两线框落地时具有的动能分别为EA和EB。对于下列说法正确的是（）
A．铝线框A经过磁场区域的过程中一直有电流
B．铝线框A只有完全进入磁场区域内才有电流
C．EA大于EBD．EA小于EB
11、为了防止中考考试作弊，监考人员利用手持式金属探测器对考生进行检查（如图所示），当靠近金属物体时，在金属导体中就会产生涡电流(感应电流)，探测器发出警报。以下选项中也是利用该原理工作的是
A.动圈式话筒B.电磁铁
C.电铃D.电动机
12、7.POS刷卡机的广泛应用给人们的生活带来了便利。POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头（如右图所示）。在使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息。下图中能反映POS刷卡机读出信息原理的是
13、为了防止中考考试作弊，监考人员利用手持式金属探测器对考生进行检查如图所示，当靠近金属物体时，在金属导体中就会产生涡电流（感应电流），探测器发出警报．这种现象叫做______现象．下例物体中______（填名称）也是利用这个原理制成的
（A．动圈式话筒B．电磁铁C．电铃D．电动机）．
14、（2018 玉林）下列电器中，利用电磁感应现象原理制成的是（　　）
A．电视机B．继电器C．发电机D．电动机
15、图5－1－17所示的是直流发电机的工作原理图，关于直流发电机的下列说法中正确的是(　　)
A．直流发电机线圈内产生的是交流电，供给外部电路的是直流电
B．直流发电机线圈内产生的是直流电，供给外部电路的也是直流电
C．它是利用通电线圈在磁场中受到力的作用而转动的原理工作的
D．图中的E、F称为换向器，它的作用是改变线圈内的电流方向
图5－1－17
二、填空题（共6道）

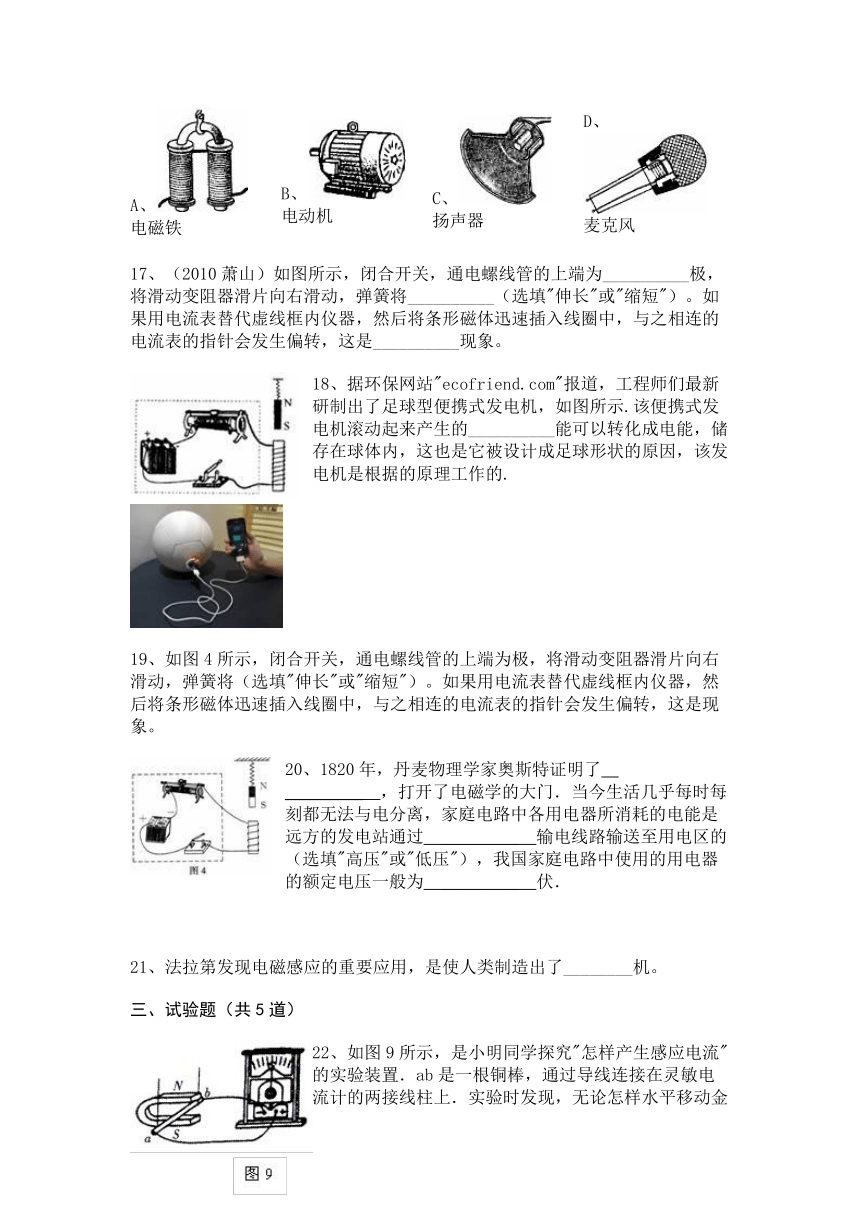

16、下列设备中利用电磁感应原理工作的是
A、
电磁铁 B、
电动机 C、
扬声器 D、
麦克风
17、（2010萧山）如图所示，闭合开关，通电螺线管的上端为__________极，将滑动变阻器滑片向右滑动，弹簧将__________（选填"伸长"或"缩短"）。如果用电流表替代虚线框内仪器，然后将条形磁体迅速插入线圈中，与之相连的电流表的指针会发生偏转，这是__________现象。
18、据环保网站""报道，工程师们最新研制出了足球型便携式发电机，如图所示.该便携式发电机滚动起来产生的__________能可以转化成电能，储存在球体内，这也是它被设计成足球形状的原因，该发电机是根据的原理工作的.
19、如图4所示，闭合开关，通电螺线管的上端为极，将滑动变阻器滑片向右滑动，弹簧将（选填"伸长"或"缩短"）。如果用电流表替代虚线框内仪器，然后将条形磁体迅速插入线圈中，与之相连的电流表的指针会发生偏转，这是现象。
20、1820年，丹麦物理学家奥斯特证明了　_________　，打开了电磁学的大门．当今生活几乎每时每刻都无法与电分离，家庭电路中各用电器所消耗的电能是远方的发电站通过　_________　输电线路输送至用电区的（选填"高压"或"低压"），我国家庭电路中使用的用电器的额定电压一般为　_________　伏．
　
21、法拉第发现电磁感应的重要应用，是使人类制造出了________机。
三、试验题（共5道）
22、如图9所示，是小明同学探究"怎样产生感应电流"的实验装置．ab是一根铜棒，通过导线连接在灵敏电流计的两接线柱上．实验时发现，无论怎样水平移动金属棒，指针都没有明显偏转(仪器、接触都完好)．请从两个方面写出改进措施：
①__________
②__________
23、某物理兴趣小组利用图所示装置做探究电磁感应实验,得到如下记录表格(实验中磁铁不运动):
实验序号 磁极位置 开关情况 导体运动情况 电流计指针偏转情况
1 上下 闭合 不运动 不偏转
2 上下 闭合 上、下运动 不偏转
3 上下 闭合 水平向右运动 向右偏转
4 上下 闭合 水平向左运动 向左偏转
5 上下 断开 水平向右运动 不偏转
6 上下 闭合 水平向左运动 向右偏转
综合分析上列实验记录,解答下列问题:
(1)感应电流产生的条件是:①__________,该结论是分析比较实验序号3、5得出的；②__________,该结论是分析比较实验序号1、2、3、4得出的；(2)影响感应电流的方向的因素是:①__________,该结论是分析比较实验序号__________得出的；②__________
__________,该结论是分析比较实验序号__________得出的.以上的探究过程利用了一种非常重要的物理方法叫法。
24、某物理兴趣小组利用图所示装置做探究电磁感应实验,得到如下记录表格(实验中磁铁不运动):
实验序号 磁极位置 开关情况 导体运动情况 电流计指针偏转情况
1 上下 闭合 不运动 不偏转
2 上下 闭合 上、下运动 不偏转
3 上下 闭合 水平向右运动 向右偏转
4 上下 闭合 水平向左运动 向左偏转
5 上下 断开 水平向右运动 不偏转
6 上下 闭合 水平向左运动 向右偏转
综合分析上列实验记录,解答下列问题:
(1)感应电流产生的条件是:①__________,该结论是分析比较实验序号35得出的；②__________,该结论是分析比较实验序号1234得出的；(2)影响感应电流的方向的因素是:①__________,该结论是分析比较实验序号__________得出的；②__________
__________,该结论是分析比较实验序号__________得出的.以上的探究过程利用了一种非常重要的物理方法叫法。
25、探究利用磁场产生电流的实验中，连接了如图所示的实验装置．
（1）实验中，通过观察　　　　　　　　　　　　　　　　　　　　　　　来判断电路中是否有感应电流．
（2）闭合开关后，钥匙电路中形成感应电流，铜棒ab应　　　　　　　　　　　　　　　　　　　　　　　运动（选填"上下"或"左右"），这是一种　　　　　　　　　　　　　　　　　　　　　　　现象，利用这一原理可制成　　　　　　　　　　　　　　　　　　　　　　　．
（3）要使电流表指针偏转方向发生改变，可以采取的方法有　　　　　　　　　　　　　　　　　　　　　　　（答出一种方法即可）．
26、如图所示，将一根导体棒ab的两端用细导线与灵敏电流计组成一个闭合电路，并用绝缘细线悬挂起来放在U形磁铁的磁场中．
（1）让导体棒ab水平向左运动时，灵敏电流计指针向右偏转；导体棒ab水平向右运动时，指针向左偏转，说明感应电流的方向与　　有关；
（2）让导体棒ab水平向右缓慢运动时，灵敏电流计的指针向左偏转的角度较小；导体棒ab水平向右快速运动时，灵敏电流计的指针向左偏转的角度较大．说明感应电流的大小与　　有关．
（3）让导体棒ab沿竖直方向上下运动时，电路中　　感应电流产生；
（4）下列电器中，应用电磁感应原理制成的是　　．
A．电铃；B．电风扇；C．动圈式话筒；D．动圈式扬声器．
参考答案
一、选择题（共15道）
1、 C【考点】产生感应电流的条件．
【分析】能否产生感应电流，就要看图示的情景能否满足①闭合电路；②导体切割磁感线运动这两个条件．
【解答】解：磁极间的磁感线是从N极指向S极，由图可知，丙和丁中的导体运动时都会切割磁感线，所以会产生感应电流；
甲和乙中的导体没有切割磁感线，所以不会产生感应电流；
2、 B
3、 B【考点】电磁感应．
【分析】四幅图中的实验装置都是体现电与磁的联系的，是电与磁这部分知识中较为相似，同时又不易区分的几个重要实验，包括电磁感应实验、电流的磁效应实验（奥斯特实验）、磁场对电流的作用实验、磁极间的相互作用实验等．
【解答】解：A、给导体通电时，原来静止在南北方向的小磁针的指向发生了偏转，说明电流周围存在磁场，即奥斯特实验；故A不符合题意；
B、将通电导体在磁场中做切割磁感线运动时，电路中产生感应电流．这是电磁感应现象；故B符合题意；
C、通电导体在磁场的作用下转动，说明通电导体在磁场中受力的作用；故C不符合题意；
D、磁体的磁极相互作用，说明磁极间存在力的作用；故D不符合题意．
故选B．
4、 A 解：A．法拉第的主要贡献是电磁感应现象，故A正确；
B．焦耳的主要贡献是总结出了焦耳定律，故B不符合题意；
C．瓦特发明了蒸汽机，故C不符合题意；
D．奥斯特首先发现了通电直导线周围存在磁场，故D不符合题意．
故选A．
5、略
6、 C【考点】 电磁感应．
【分析】电磁感应现象的内容是：闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生感应电流；利用这一原理制成了发电机．
【解答】解：
A、电铃是利用电流的磁效应来工作的，故A错误；
B、电风扇主要部件是电动机，利用通电导体在磁场中受力的原理工作的，故B错误；
C、风力发电机时利用电磁感应现象原理制成的，故C正确；
D、门吸是利用磁体能够吸引铁、钴、镍等的性质制成的，故D错误．
故选C．
7、 C
8、 A
9、 D
10、 D
11、 A
12、 C
13、 【考点】 电磁感应．
【分析】由题意可知，金属探测器是将线圈靠近金属物体时，相当于闭合电路的部分导体在切割磁感线，从而产生了电流，则分析各实验现象可知能产生电流的选项．
【解答】解：金属探测器是将线圈靠近金属物体时，相当于闭合电路的部分导体在切割磁感线，从而产生了感应电流，探测器发出警报，这是利用电磁感应原理制成的；
A、动圈式话筒是利用振动膜片带动线圈在磁场中做切割磁感线运动，产生随声音信号变化的感应电流制成的，故A正确；
B、电磁铁是利用电流的磁效应制成的，故B错误；
C、电铃也是利用电流的磁效应制成的，故C错误；
D、电动机是利用通电导体在磁场中受力的作用而制成的，故D错误．
故答案为：电磁感应；A．
14、 C 解： A 、电视机在工作过程中，消耗了电能，电能转化为其形式的能。故 A 错误。
B、电磁继电器的工作原理是电流的磁效应，故B错误。
C、发电机原理是一部分导体做切割磁感线运动，是根据电磁感应原理制成的。故C正确。
D、电动机是利用通电导体在磁场中受力而运动的现象制成的。故D错误。
故选：C。
15、 A 　解析：直流发电机线圈内产生的是交流电，供给外部电路的是直流电；发电机是根据电磁感应原理制成的；图中的 E 、 F 称为换向器，它们的作用是保证供给外部电路的是直流电．
二、填空题（共6道）
16、 D
17、 N 极； 缩短 ； 电磁感应
18、 动 电磁感应 【解析】它被设计成足球形状，滚动起来产生的动能可以转化成电能，储存在球体内；该发电机是利用电磁感应原理工作的 .
19、 N 缩短 电磁感应
20、 （ 1 ） 1820 年，丹麦物理学家奥斯特证明了通电导线周围存在着磁场；
（2）根据电热的计算公式Q=I2Rt和电功率公式P=UI，输电功率不变，输电线的电阻不变，要减小输电线路上的电能损失，必须通过增大电压的办法来减小电流，从而减少电能的耗损．
（3）我国家庭电路电压是220V；
解答：解：1820年丹麦物理学家奥斯特证明了通电导线周围存在着磁场，打开了电磁学的大门．
在远距离输送电能时输电线路上的电能损失主要指的是电流的热效应而产生的，根据Q=I2Rt可知，在电阻不变的情况下，电流越小，输电线上的电能损失就越小．而如何减小电流呢？根据电功率的计算公式P=UI可知，在电功率一定时，要减小电流就要增大电压．故当今生活几乎每时每刻都无法与电分离，家庭电路中各用电器所消耗的电能是远方的发电站通过高压输电线路输送至用电区的；
据生活经验可知，我国家庭电路中使用的用电器的额定电压一般220V；
故答案为：通电导线周围存在着磁场；高压；220；
21、 发电
三、试验题（共5道）
22、 （1）用强磁体或电磁铁代替蹄形磁体；（2）用多条导线切割代替一根铜棒切割。
23、 (1) ①电路必须是闭合的
②导体做切割磁感线运动
(2)①磁场方向（可与②问交换）4、6控制变量
24、 (1) ①电路必须是闭合的
②导体做切割磁感线运动
(2)①磁场方向（可与②问交换）4 6控制变量
25、 解：（1）实验中，通过观察电流表指针是否偏转来判断电路中是否有感应电流；
（2）要产生感应电流，必须同时满足两个条件：电路是闭合的；
导体做切割磁感线运动．因此要使电流表指针发生偏转，铜棒ab需向左或向右做切割磁感线运动；这是一种电磁感应现象，利用这一原理可制成发电机；
（3）要使电流表指针偏转方向发生改变，即改变流入电流表的电流方向，也就是要改变感应电流的方向，
可以从影响感应电流方向的两个因素考虑，只改变其中一个因素时，感应电流的方向就会发生改变；
故调换N极S极位置可改变磁场方向，或改变ab的运动方向．
故答案为：
（1）电流表指针是否偏转；
（2）左右；电磁感应；发电机；
（3）调换N极、S极位置（或改变磁场方向）；改变ab运动方向．
26、略
