第十九章 生活用电
第1节 家庭电路
初中物理九下（人教版）

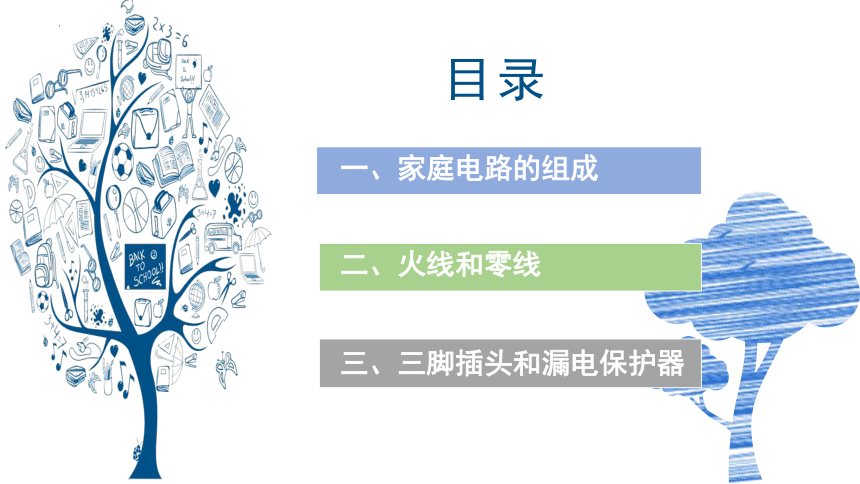

目录
一、家庭电路的组成
二、火线和零线
三、三脚插头和漏电保护器

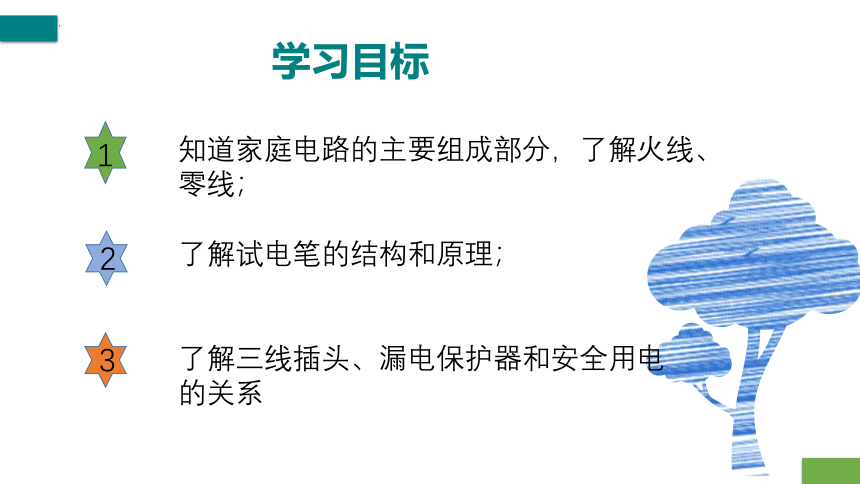

学习目标
1
2
了解试电笔的结构和原理；
知道家庭电路的主要组成部分，了解火线、零线；
3
了解三线插头、漏电保护器和安全用电的关系

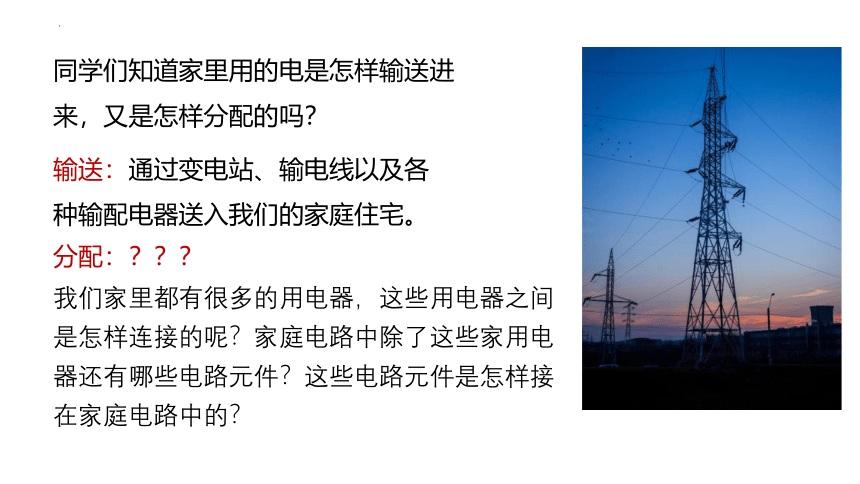

同学们知道家里用的电是怎样输送进来，又是怎样分配的吗？
输送：通过变电站、输电线以及各种输配电器送入我们的家庭住宅。
分配：？？？
我们家里都有很多的用电器，这些用电器之间是怎样连接的呢？家庭电路中除了这些家用电器还有哪些电路元件？这些电路元件是怎样接在家庭电路中的？

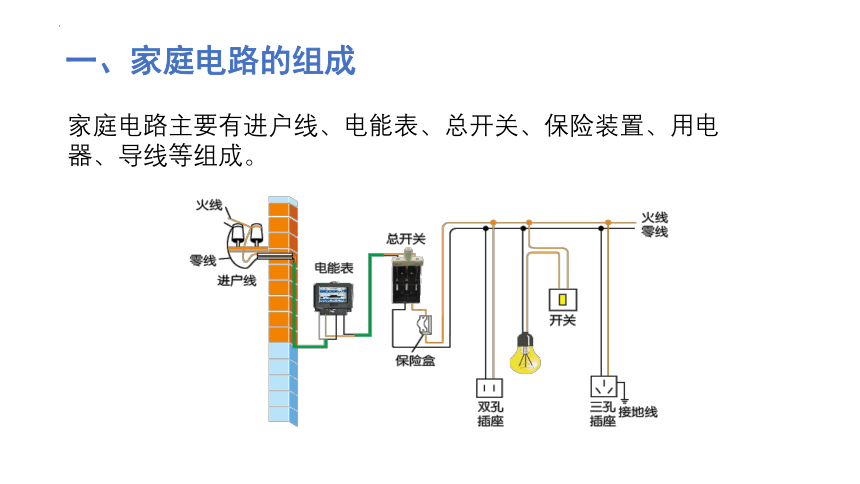

一、家庭电路的组成
家庭电路主要有进户线、电能表、总开关、保险装置、用电器、导线等组成。
1.电能表
作用：测量用电器消耗电能的多少。
安装：安装在干路上，在总开关之前。
读数：123.4 kw ·h
家庭电路中各元件的作用及其连接方式：
2.总开关
闸刀开关的作用：接通和切断电路，便于更换电器或维修设备。
闸刀开关安装：静触头要在上边，不可倒装
作用：电路中电流过大时，保险丝熔断，自动切断电路，保护作用。
材料：由电阻率较大、熔点较低的铅锑合金制成。
注意：选用合适规格的保险丝，不能用铜丝或者铁丝代替。

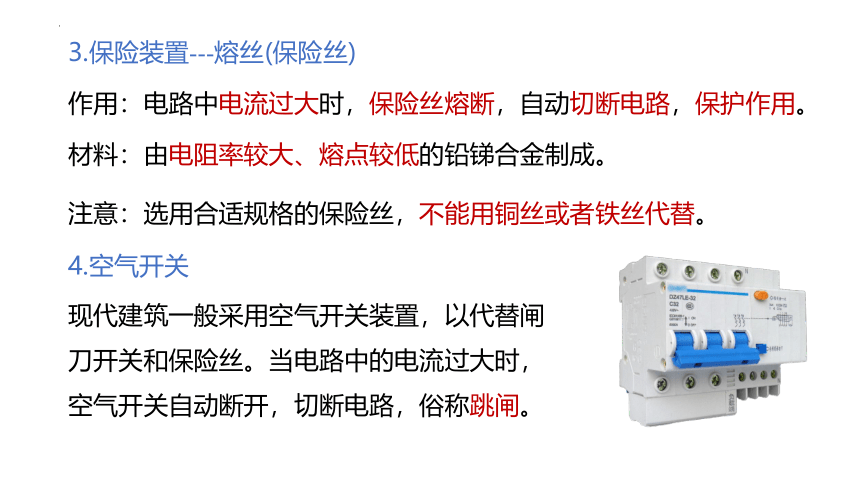

3.保险装置---熔丝(保险丝)
4.空气开关
现代建筑一般采用空气开关装置，以代替闸刀开关和保险丝。当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。

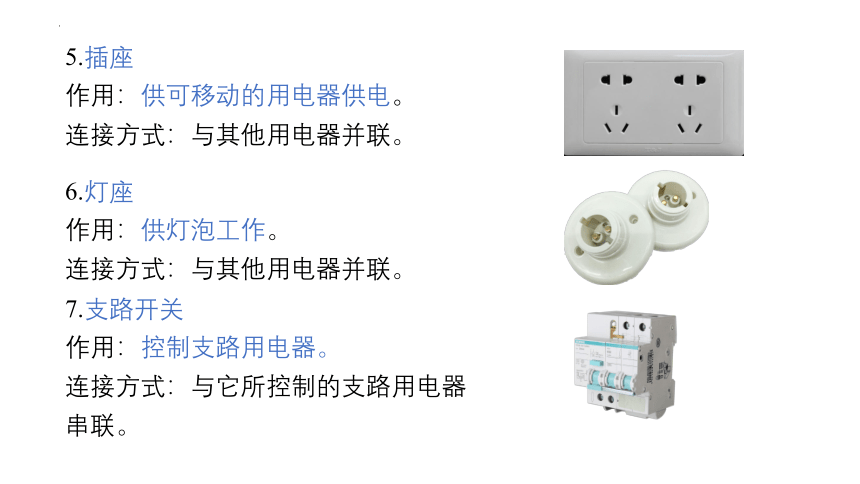

5.插座
作用：供可移动的用电器供电。
连接方式：与其他用电器并联。
6.灯座
作用：供灯泡工作。
连接方式：与其他用电器并联。
7.支路开关
作用：控制支路用电器。
连接方式：与它所控制的支路用电器串联。

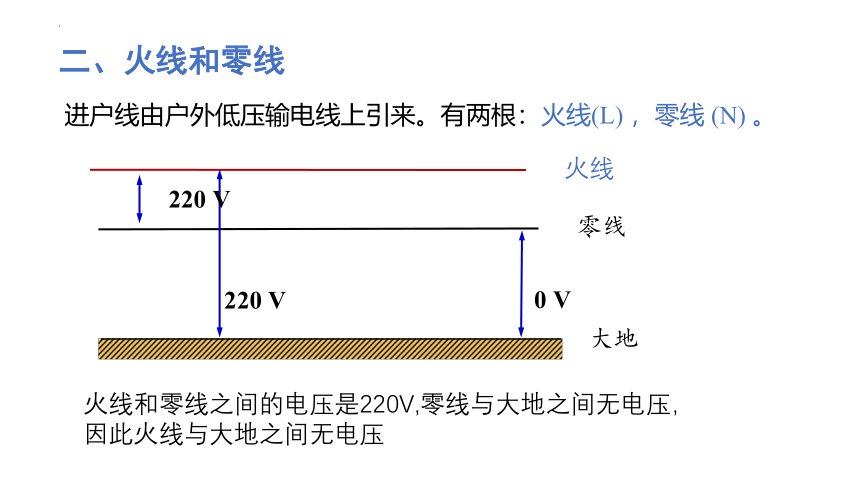

二、火线和零线
火线
零线
大地
0 V
220 V
220 V
火线和零线之间的电压是220V,零线与大地之间无电压，
因此火线与大地之间无电压
进户线由户外低压输电线上引来。有两根：火线(L) ，零线 (N) 。
试电笔
（1）作用：辨别火线和零线、检验用电器外壳是否带电。
（2）构造：
氖管
电阻
笔尖金属体
笔卡金属体
弹簧
钢笔式试电笔
日常生活中，触摸火线是十分危险的，所以辨别火线十分重要，如何辨别火线和零线？
（3）使用方法:
用手接触笔尾的金属体，笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。不能用手接触试电笔的笔尖，以免发生触电事故。
S
地线E
两孔插座
三孔插座
火线L
零线N
用电器与零线、火线的连接
各用电器(插座)并联在电路中。
控制用电器的开关要连接在火线和用电器之间。
三、三脚插头和漏电保护器
提出问题
同学们有没有留意过生活中不同用电器的插头，有两脚的也有三脚的，为什么不同的用电器使用的插头不同呢？
1．三脚插头
两脚插头
三脚插头
两孔插座和
三孔插座
洗衣机、电冰箱等电器的电源插头有三根线，其中一条接火线(L)，一条接零线(N)，第三条接地线(E)。这是为什么？
a.当家用电器漏电或因火线破损与外壳接触时，会使外壳带电，这时人接触外壳会发生触电
b.外壳接地后，即使外壳带电，也会从接地线流走，人接触外壳不会触电
接火线
接地线
接零线
接外壳
接用电部分
接用电器
三孔插座和三脚插头
左零右火上接地
插座:插座一般有两孔式和三孔式之分。两孔式插座左孔是
零线右孔是相线，而三孔式插座多了一个接地线。
2.漏电保护器
当电路有电流流入大地时，漏电保护器会自动断开，切断电路。
但电路发生短路，电流过大时，漏电保护器不会自动断开，切断电路。
（1）将闸刀开关上端的静触头接入导线。
（2）控制电灯的开关要接在火线上。
（3）螺丝口灯座的螺旋套必须接在零线上。
（4）接大功率用电器的插座，一般在连接插座的火线上接一根保险丝，而 不是在连接插座的火线和零线上各装一根保险丝。
（5）带有金属外壳的家用电器的金属外壳要接地，这样做是为了安全用电。
家庭电路安装中应注意的问题：
各元件连接顺序不能颠倒
进户线 — 电能表 — 总开关+保险盒
（空气开关）—电灯、开关和插座
各元件连接方式
电灯等用电器要和插座并联；用电器要和控制该用电器的开关串联（开关接在火线和用电器之间）
课堂总结
家庭电路
家庭电路的组成
电流通过导体会发热
家庭电路的安装
试电笔
开关接在火线上
插座和各用电器并联
三线插座
漏电保护器
作用、结构、使用方法
左零右火上接地
1.关于家庭电路，下列说法中不正确的是（ ）
A.电能表用来显示用户所用的电能，应安装在干路上
B.保险丝安装在总开关后，当电路中有大电流通过时会熔断
C.有金属外壳的家用电器，其插座应安装接地线
D.控制用电器的开关要连接在零线和用电器之间
当堂训练
2．用试电笔辨别火线与零线时，图中正确的操作方法是(　　)
A．①② B．①③ C．②④ D．①④
3．小强同学在学习安装照明电路时，由于操作不规范，导致开关中两个接线柱接到了一起，这样产生的后果是（ ）
A．灯不能正常发光 B．保险丝迅速熔断
C．开关依然起作用 D．灯总是亮着
4.如图所示，只闭合开关S，风扇M工作；只闭合开关S1，灯泡和风扇M都不工作；同时闭合开关S、S1，风扇M和灯泡都工作。请用笔画线代替导线把电路连接完整。
