高二上学期物理人教版（2019）必修第三册 10.3电势差与电场强度的关系 课件（14张PPT）

(共14张PPT)
10.3电势差与电场强度的关系
一、探究电势与电场强度的关系

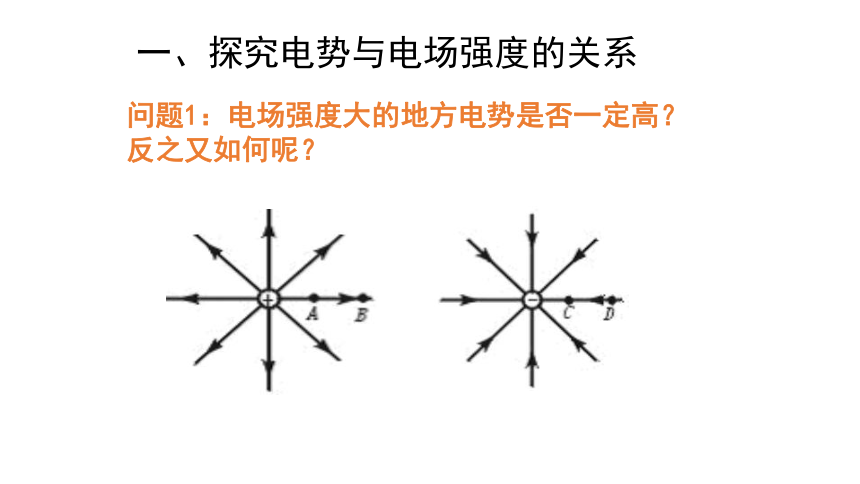

问题1：电场强度大的地方电势是否一定高？反之又如何呢？
一、探究电势与电场强度的关系
E大处φ不一定高；φ高处E也不一定大

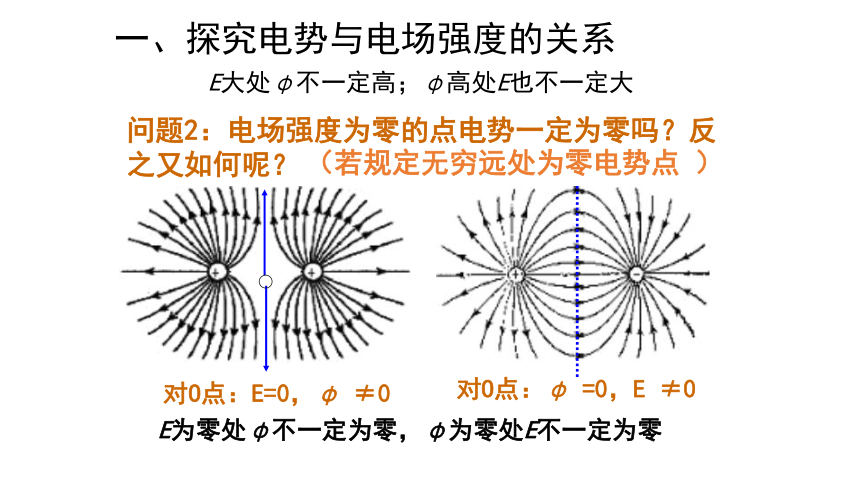

问题2：电场强度为零的点电势一定为零吗？反之又如何呢？
（若规定无穷远处为零电势点 ）
.O
对O点：E=0，φ ≠0
.O
对O点：φ =0，E ≠0
E为零处φ不一定为零，φ为零处E不一定为零

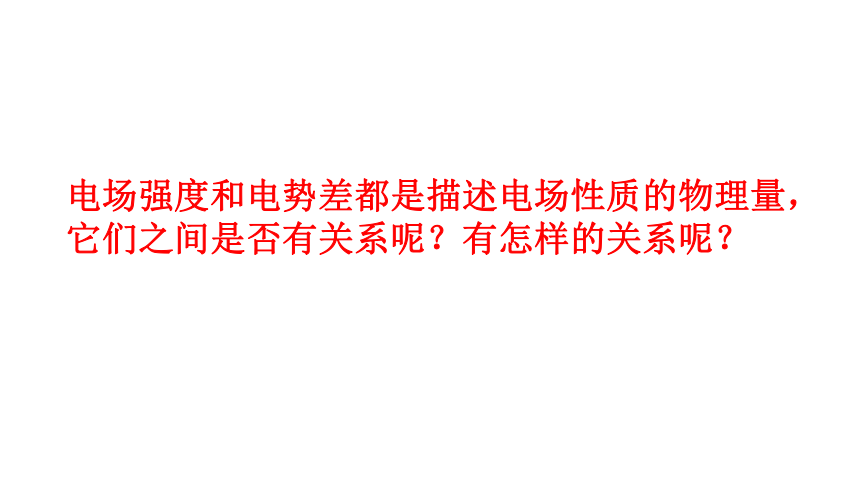

电场强度和电势差都是描述电场性质的物理量，
它们之间是否有关系呢？有怎样的关系呢？

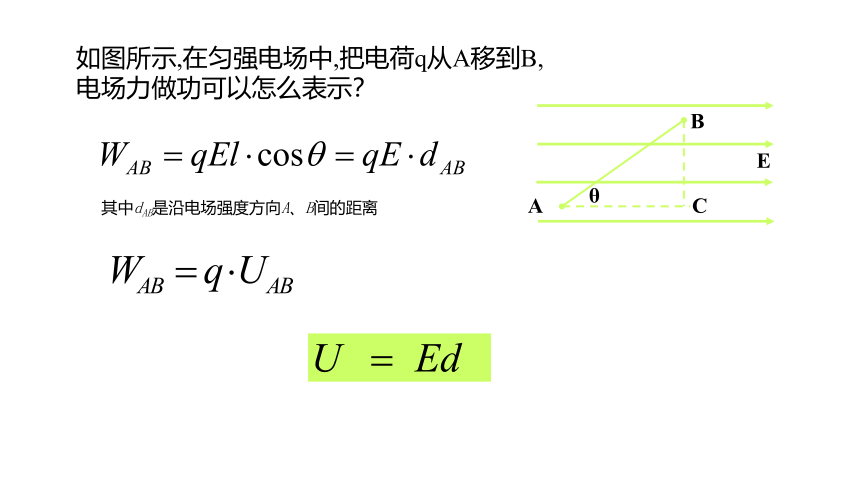

如图所示,在匀强电场中,把电荷q从A移到B,
电场力做功可以怎么表示？
A
B
E
C
θ
得
其中dAB是沿电场强度方向A、B间的距离
电势差与电场强度的关系
说明：
①只适用于匀强电场
②d：沿场强方向的距离
匀强电场中两点间的电势差等于场强与这两点间沿场强方向距离的乘积
对于非匀强电场，可做定性判断
③U：电势差的绝对值（即电压）

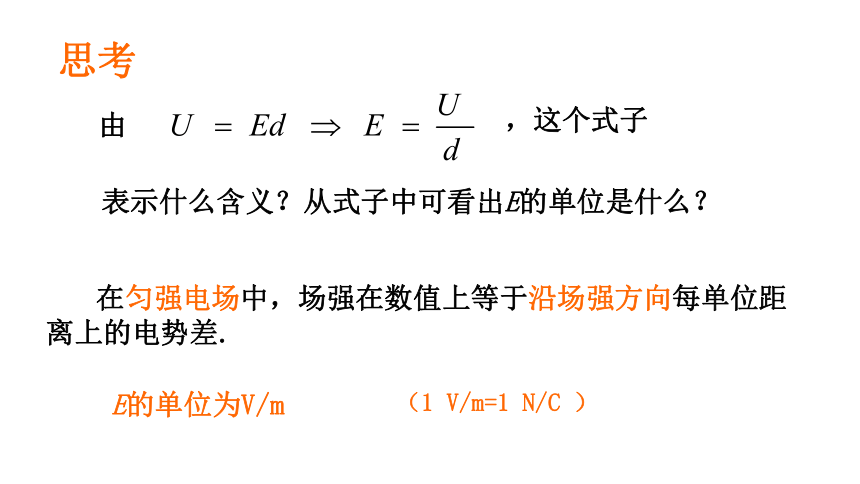

思考
，这个式子
由
表示什么含义？从式子中可看出E的单位是什么？
在匀强电场中，场强在数值上等于沿场强方向每单位距离上的电势差.
E的单位为V/m
（1 V/m=1 N/C ）
两个重要的推论
1、如图，a、b、c是一条电场线上的三个点，电场线的方向由a到c, a、b间的距离等于b、c间的距离。用φa、φb、φc和Ea、Eb、Ec分别表示a、b、c三点的电势和场强。下列哪个正确？
A.φa＞φb＞φc B. Ea＞Eb＞Ec
C.φa－φb=φb－φc D. Ea=Eb=Ec
课堂练习：
●
●
●
a b c E
2、在电场强度为600 N/C的匀强电场中，A、B两点相距5 cm，若A、B两点连线是沿着电场方向时，则A、B两点的电势差是_______ V。若A、B两点连线与电场方向成60°角时， 则A、B两点的电势差是________V；若A、B两点连线与电场方向垂直时，则A、B两点的电势差是________V。
√
30
15
0
３、如图所示，两块相对的平行金属板Ｍ、Ｎ与电池相连接，Ｎ板接地，在距两板等远的一点Ｐ固定一个带正电的点电荷，如果将Ｍ板向上平移一小段距离，则（　　　　　）
Ａ、点电荷受到的电场力减小
Ｂ、点电荷受到的电场力增大
Ｃ、点电荷的电势能减小
Ｄ、点电荷的电势能保持不变
Ｍ
Ｎ
.Ｐ
ＡＣ
4.如图1所示，q1和q2为两静止的等量异号电荷，MN是电荷连线的中垂线。一带电粒子在电场力作用下运动到MN上一点P时的速度为v0，方向指向两电荷连线的中点O。经很短的时间，粒子速度为v，则有 [ ]
A．v＜v0
B．v=v0
C．v＞v0
D．无法确定
C
电势差和电场强度的区别
电场强度
电势差
物理意义
描述电场力的特征
描述电场能的特征
矢（标）量
物理公式
单位
E=F/q
U=W/q
矢量
标量
V/m
V
小结：
一、电势与电场强度的关系
E大处φ不一定高；φ高处E也不一定大
无直接关系
E为零处φ不一定为零，φ为零处E不一定为零
二、匀强电场中电势差与电场强度的关系
