第1节 热机
第十四章 内能的利用
1.知道热机的概念，初步了解热机的工作原理。
2.知道汽油机的构造及工作过程。
3.了解柴油机的构造及工作过程。
课前自学准备
课标要求
课堂教学展示
新课导入
1.看到了什么现象
2.分析此过程的能量转化
课堂教学展示
推进新课

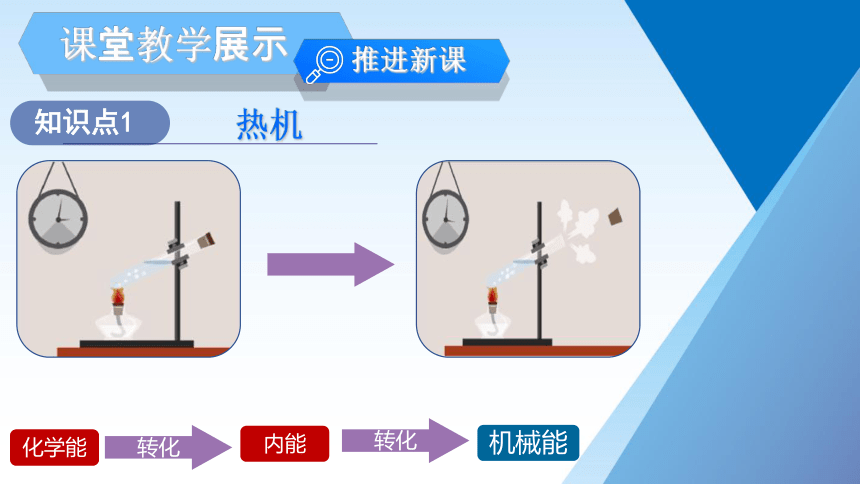

机械能
内能
转化
转化
化学能
化学能
知识点1
热机
蒸汽机车
内燃机车
喷气发动机
火箭发动机
热机:内能转化成机械能的装置
分类：汽油机、柴油机
火花塞
进气门
曲轴
气缸
活塞
排气门
连杆

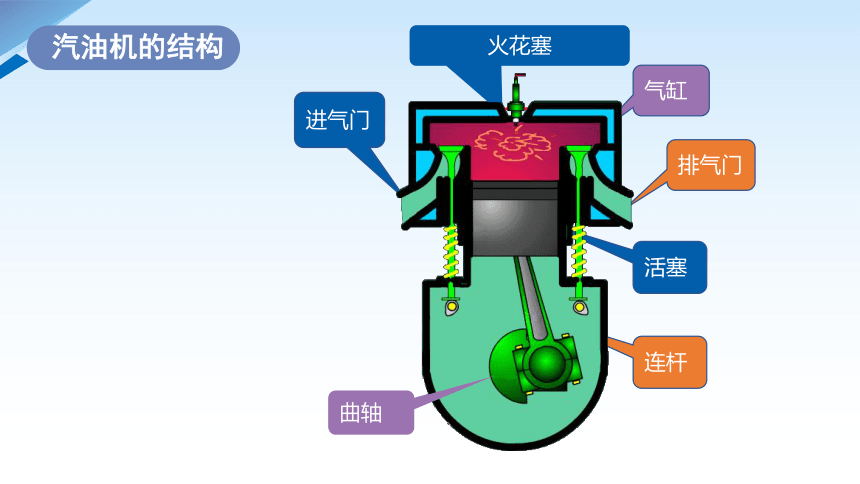

汽油机的结构
曲轴
知识点2
汽油机的工作原理
进气门打开
活塞向下运动
排气门关闭

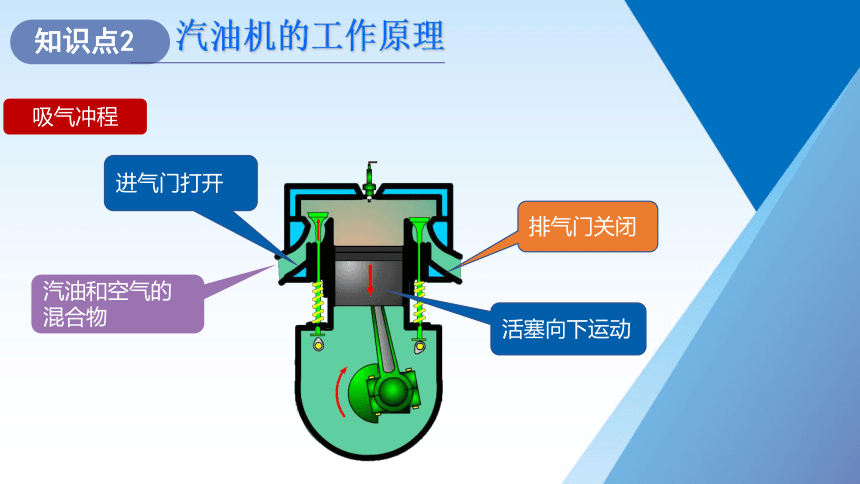

吸气冲程
汽油和空气的混合物
知识点2
汽油机的工作原理
进气门关闭
活塞向上运动
排气门关闭

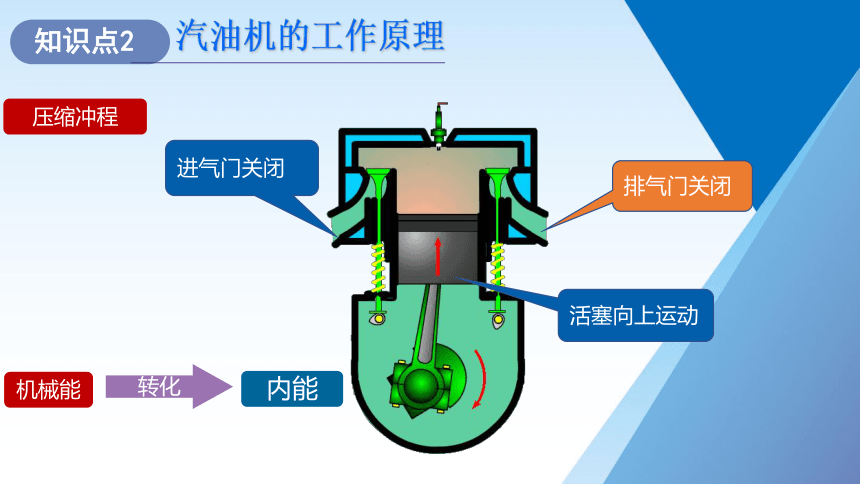

压缩冲程
内能
机械能
转化
知识点2
汽油机的工作原理
进气门关闭
活塞向下运动
排气门关闭

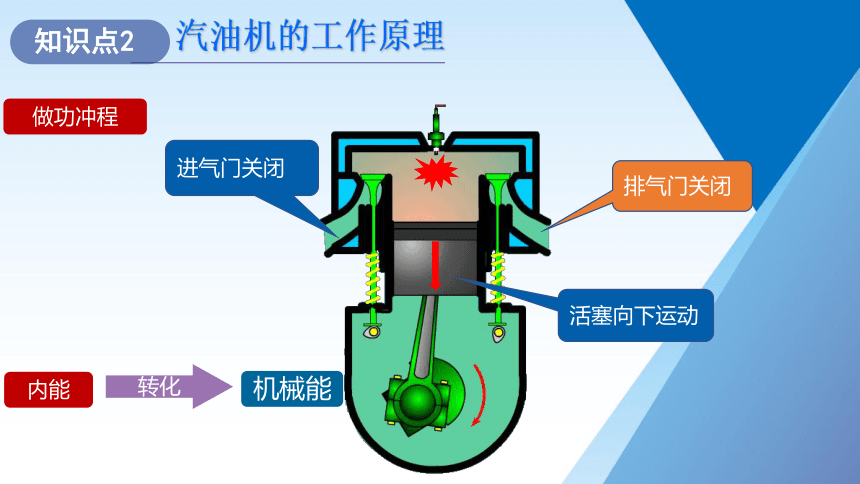

做功冲程
机械能
内能
转化
知识点2
汽油机的工作原理
进气门关闭
活塞向上运动
排气门打开
排气冲程
废气
压缩
做功
排气
排出废气
吸气
获得动力
一个工作循环有四个冲程，活塞往返两次，曲轴转两圈，对外做功一次。其中做功冲程获得动力，其他三个冲程靠惯性。
课堂教学展示
习题解答
1.说出下图分别是汽油机的什么冲程
吸气冲程
做功冲程
排气冲程
压缩冲程
课堂教学展示
习题解答
2.如图所示是内燃机工作循环中的一个冲程，它是（ ）
A.压缩冲程，将化学能转化成内能
B.压缩冲程，将机械能转化成内能
C.做功冲程，将内能转化成机械能
D.做功冲程，将机械能转化成内能
B
课堂教学展示
习题解答
3.下列关于如图所示实验的说法，错误的是( )
A.试管口出现的白雾是液化的结果
B.该实验基本能反映热机的工作原理
C.木塞冲出的过程中机械能转化为内能
D.该实验可以说明做功能改变物体的内能
C
知识点3
柴油机
汽油机 柴油机
构造 火花塞 喷油嘴
吸气 汽油和空气的混合物 空气
点火 点燃式 压燃式
区 别
课堂教学展示
习题解答
1.热机是把内能转化为________能的装置。图是某内燃机的构造
示意图，则该内燃机为_______（选填“汽油机”或“柴油机”），
此时为______冲程。
机械能
柴油机
压缩
课堂教学展示
习题解答
2.关于汽油机和柴油机，下列说法正确的是（ ）
A．汽油机汽缸顶部有喷油嘴，柴油机汽缸顶部有火花塞
B．柴油机吸入的是柴油和空气的混合物，汽油机吸入的是空气
C．汽油机在做功冲程中，进气门关闭，排气门打开
D．汽油机在做功冲程中，是把内能转化为机械能
B
课堂教学展示
随堂演练
1. 一台单缸四冲程汽油机，如图所示为____冲程，
若飞轮转速为3600r/min，该汽油机活塞1s对外做功__次，
完成的冲程数是 个，活塞往复运动 次。
做功
30
120
60
课堂教学展示
课堂演练
2.一台单缸四冲程汽油机的飞轮转速是1200 r/min,
它1 s内做功的次数和完成的冲程数是 (　　)
A.10次,40个冲程　
B.20次,80个冲程
C.40次,80个冲程　
D.80次,80个冲程
A
课堂教学展示
课堂小结
热机
其他
内燃机
柴油机
汽油机
吸气
压缩
做功
排气
