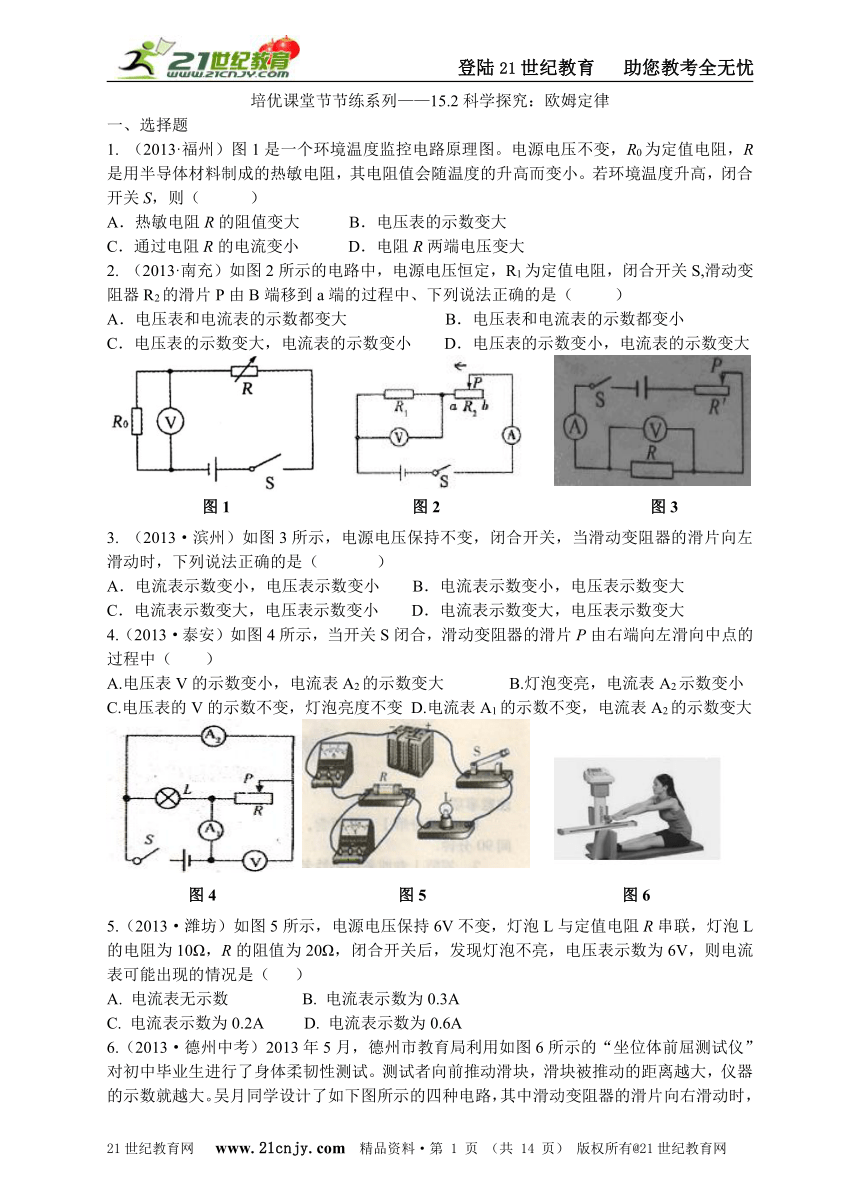

沪科版（2013版）培优课堂节节练系列——15.2科学探究：欧姆定律

培优课堂节节练系列——15.2科学探究：欧姆定律
一、选择题
1. （2013·福州）图1是一个环境温度监控电路原理图。电源电压不变，R0为定值电阻，R是用半导体材料制成的热敏电阻，其电阻值会随温度的升高而变小。若环境温度升高，闭合开关S，则（ ）
A．热敏电阻R的阻值变大 B．电压表的示数变大
C．通过电阻R的电流变小 D．电阻R两端电压变大
2. （2013·南充）如图2所示的电路中，电源电压恒定，R1为定值电阻，闭合开关S,滑动变阻器R2的滑片P由B端移到a端的过程中、下列说法正确的是（ ）
A．电压表和电流表的示数都变大 B．电压表和电流表的示数都变小
C．电压表的示数变大，电流表的示数变小 D．电压表的示数变小，电流表的示数变大
3. （2013·滨州）如图3所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片向左滑动时，下列说法正确的是（ ）
A．电流表示数变小，电压表示数变小 B．电流表示数变小，电压表示数变大
C．电流表示数变大，电压表示数变小 D．电流表示数变大，电压表示数变大
4.（2013·泰安）如图4所示，当开关S闭合，滑动变阻器的滑片P由右端向左滑向中点的过程中（ ）
A.电压表V的示数变小，电流表A2的示数变大 B.灯泡变亮，电流表A2示数变小
C.电压表的V的示数不变，灯泡亮度不变 D.电流表A1的示数不变，电流表A2的示数变大
5.（2013·潍坊）如图5所示，电源电压保持6V不变，灯泡L与定值电阻R串联，灯泡L的电阻为10Ω，R的阻值为20Ω，闭合开关后，发现灯泡不亮，电压表示数为6V，则电流表可能出现的情况是（ ）
A. 电流表无示数 B. 电流表示数为0.3A
C. 电流表示数为0.2A D. 电流表示数为0.6A

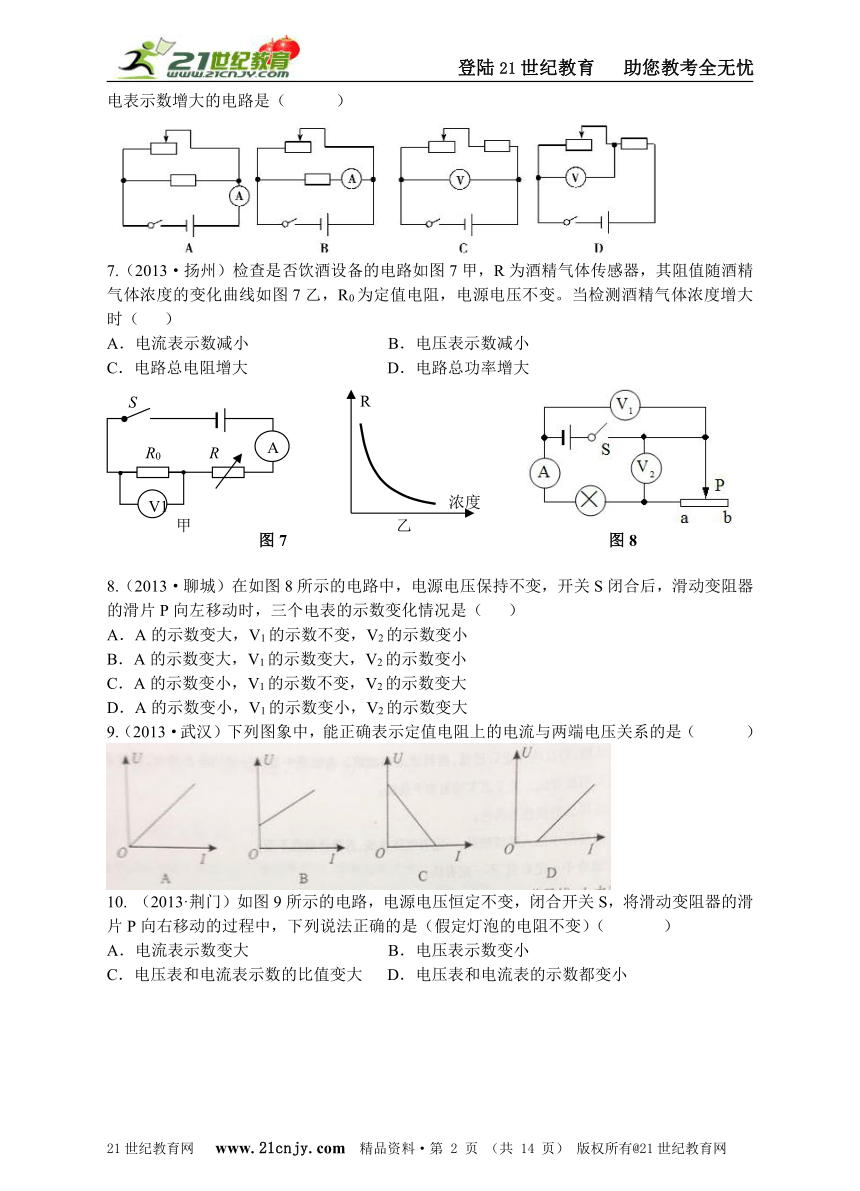

6.（2013·德州中考）2013年5月，德州市教育局利用如图6所示的“坐位体前屈测试仪”对初中毕业生进行了身体柔韧性测试。测试者向前推动滑块，滑块被推动的距离越大，仪器的示数就越大。吴月同学设计了如下图所示的四种电路，其中滑动变阻器的滑片向右滑动时，电表示数增大的电路是（ ）
7.（2013·扬州）检查是否饮酒设备的电路如图7甲，R为酒精气体传感器，其阻值随酒精气体浓度的变化曲线如图7乙，R0为定值电阻，电源电压不变。当检测酒精气体浓度增大时（ ）
A．电流表示数减小 B．电压表示数减小
C．电路总电阻增大 D．电路总功率增大
8.（2013·聊城）在如图8所示的电路中，电源电压保持不变，开关S闭合后，滑动变阻器的滑片P向左移动时，三个电表的示数变化情况是（ ）
A．A的示数变大，V1的示数不变，V2的示数变小
B．A的示数变大，V1的示数变大，V2的示数变小
C．A的示数变小，V1的示数不变，V2的示数变大
D．A的示数变小，V1的示数变小，V2的示数变大
9.（2013·武汉）下列图象中，能正确表示定值电阻上的电流与两端电压关系的是（ ）

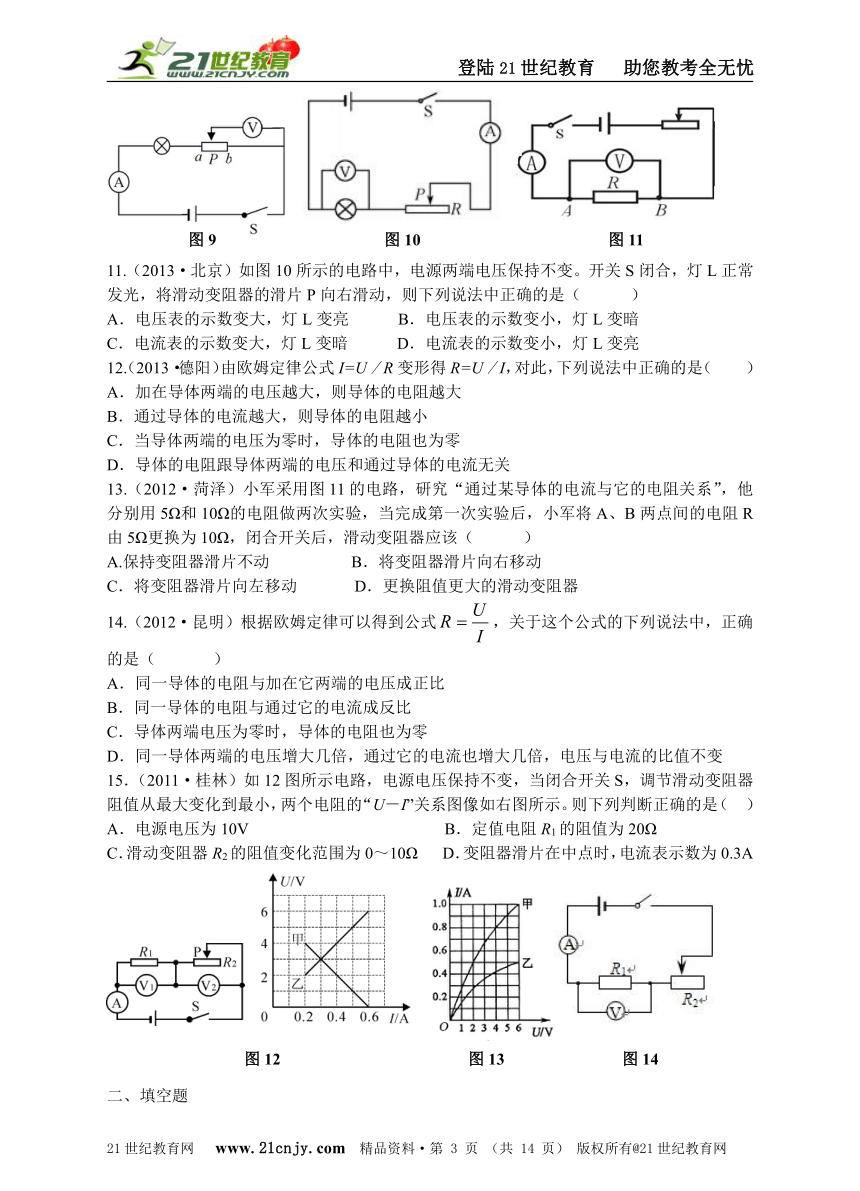

10. （2013·荆门）如图9所示的电路，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（假定灯泡的电阻不变）（ ）
A．电流表示数变大 B．电压表示数变小
C．电压表和电流表示数的比值变大 D．电压表和电流表的示数都变小
11.（2013·北京）如图10所示的电路中，电源两端电压保持不变。开关S闭合，灯L正常发光，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（ ）
A．电压表的示数变大，灯L变亮 B．电压表的示数变小，灯L变暗
C．电流表的示数变大，灯L变暗 D．电流表的示数变小，灯L变亮
12.（2013·德阳）由欧姆定律公式I=U／R变形得R=U／I，对此，下列说法中正确的是（ ）
A．加在导体两端的电压越大，则导体的电阻越大
B．通过导体的电流越大，则导体的电阻越小
C．当导体两端的电压为零时，导体的电阻也为零
D．导体的电阻跟导体两端的电压和通过导体的电流无关
13.（2012·菏泽）小军采用图11的电路，研究“通过某导体的电流与它的电阻关系”，他分别用5Ω和10Ω的电阻做两次实验，当完成第一次实验后，小军将A、B两点间的电阻R由5Ω更换为10Ω，闭合开关后，滑动变阻器应该（ ）
A.保持变阻器滑片不动 B．将变阻器滑片向右移动
C．将变阻器滑片向左移动 D．更换阻值更大的滑动变阻器
14.（2012·昆明）根据欧姆定律可以得到公式，关于这个公式的下列说法中，正确的是（ ）
A．同一导体的电阻与加在它两端的电压成正比
B．同一导体的电阻与通过它的电流成反比
C．导体两端电压为零时，导体的电阻也为零
D．同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变
15．（2011·桂林）如12图所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U－I”关系图像如右图所示。则下列判断正确的是（ ）
A．电源电压为10V B．定值电阻R1的阻值为20Ω
C．滑动变阻器R2的阻值变化范围为0～10Ω D．变阻器滑片在中点时，电流表示数为0.3A
二、填空题

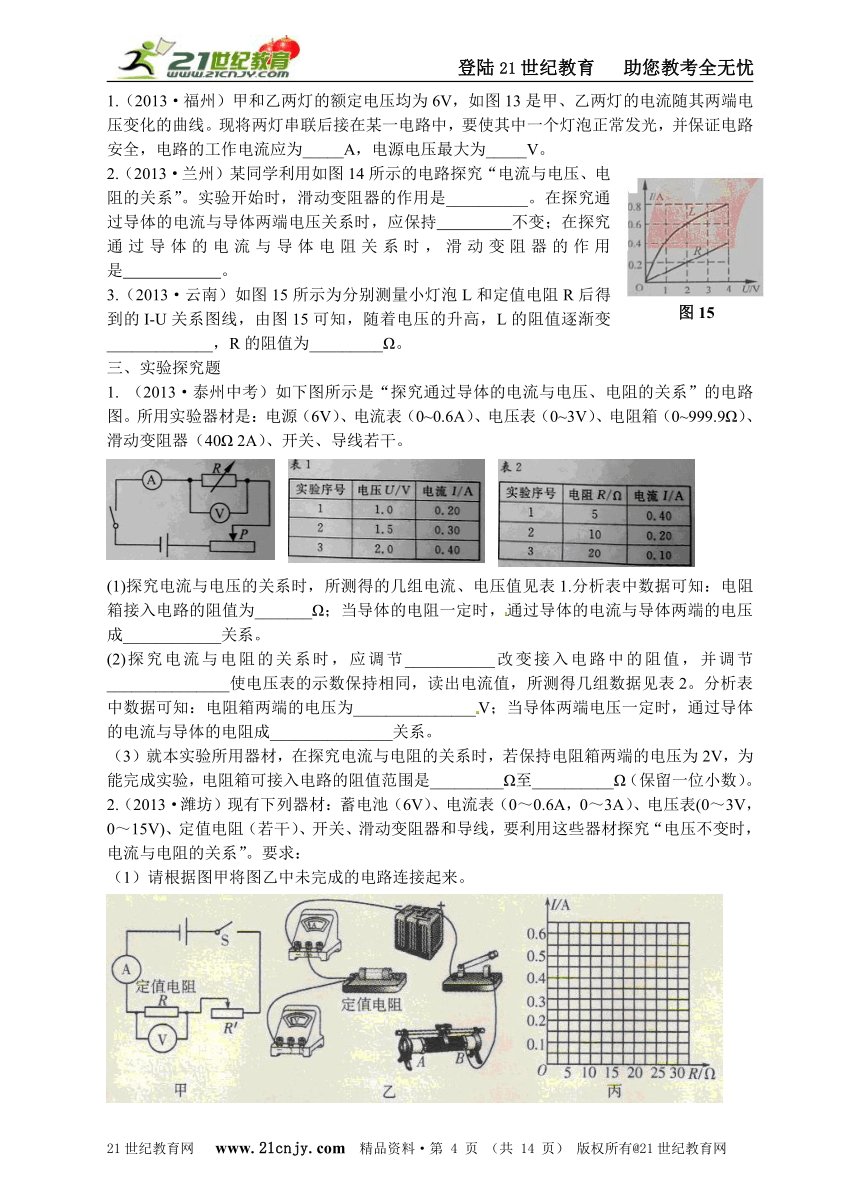

1.（2013·福州）甲和乙两灯的额定电压均为6V，如图13是甲、乙两灯的电流随其两端电压变化的曲线。现将两灯串联后接在某一电路中，要使其中一个灯泡正常发光，并保证电路安全，电路的工作电流应为_____A，电源电压最大为_____V。
2.（2013·兰州）某同学利用如图14所示的电路探究“电流与电压、电阻的关系”。实验开始时，滑动变阻器的作用是__________。在探究通过导体的电流与导体两端电压关系时，应保持 不变；在探究通过导体的电流与导体电阻关系时，滑动变阻器的作用是 。
3.（2013·云南）如图15所示为分别测量小灯泡L和定值电阻R后得到的I-U关系图线，由图15可知，随着电压的升高，L的阻值逐渐变_____________，R的阻值为_________Ω。
三、实验探究题
1. （2013·泰州中考）如下图所示是“探究通过导体的电流与电压、电阻的关系”的电路图。所用实验器材是：电源（6V）、电流表（0~0.6A）、电压表（0~3V）、电阻箱（0~999.9Ω）、滑动变阻器（40Ω 2A）、开关、导线若干。
(1)探究电流与电压的关系时，所测得的几组电流、电压值见表1.分析表中数据可知：电阻箱接入电路的阻值为_______Ω；当导体的电阻一定时，通过导体的电流与导体两端的电压成____________关系。
(2)探究电流与电阻的关系时，应调节___________改变接入电路中的阻值，并调节_______________使电压表的示数保持相同，读出电流值，所测得几组数据见表2。分析表中数据可知：电阻箱两端的电压为_______________V；当导体两端电压一定时，通过导体的电流与导体的电阻成_______________关系。
（3）就本实验所用器材，在探究电流与电阻的关系时，若保持电阻箱两端的电压为2V，为能完成实验，电阻箱可接入电路的阻值范围是_________Ω至__________Ω（保留一位小数）。
2.（2013·潍坊）现有下列器材：蓄电池（6V）、电流表（0～0.6A，0～3A）、电压表(0～3V，0～15V)、定值电阻（若干）、开关、滑动变阻器和导线，要利用这些器材探究“电压不变时，电流与电阻的关系”。要求：
（1）请根据图甲将图乙中未完成的电路连接起来。

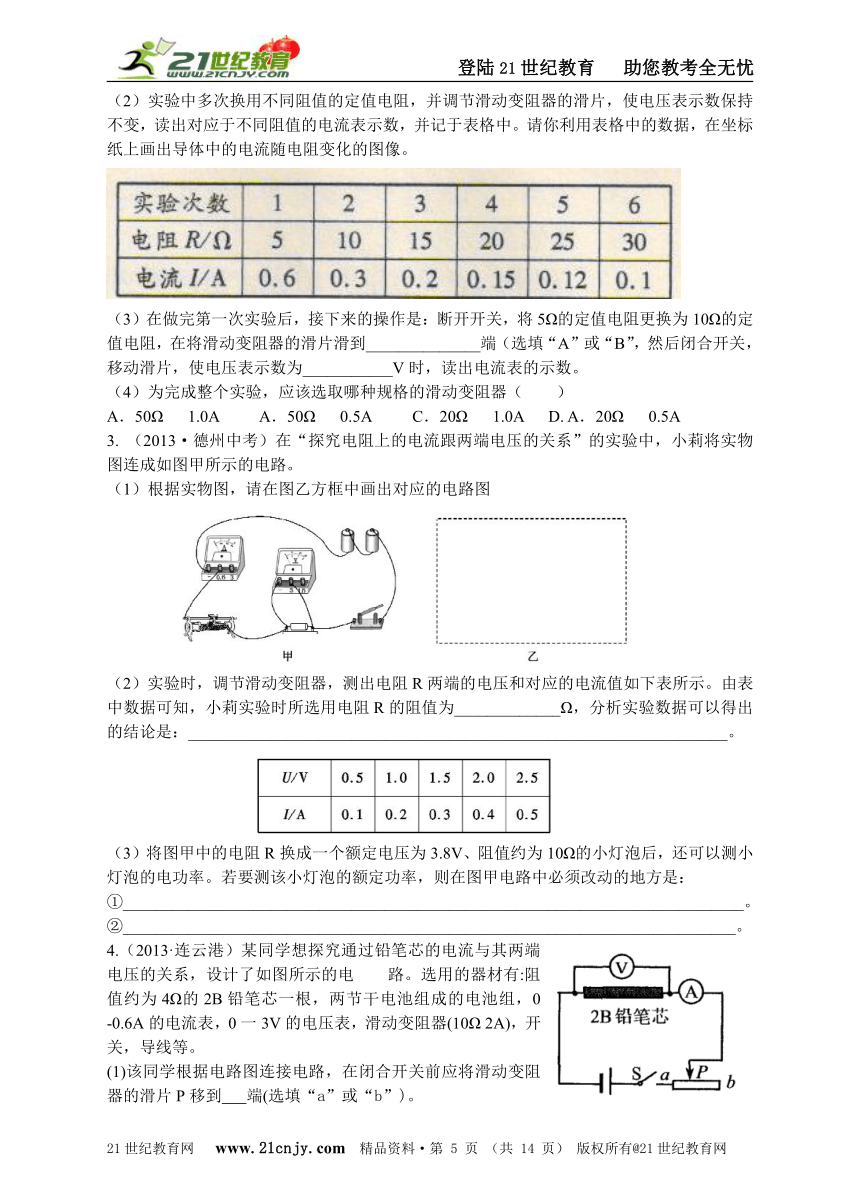

（2）实验中多次换用不同阻值的定值电阻，并调节滑动变阻器的滑片，使电压表示数保持不变，读出对应于不同阻值的电流表示数，并记于表格中。请你利用表格中的数据，在坐标纸上画出导体中的电流随电阻变化的图像。
（3）在做完第一次实验后，接下来的操作是：断开开关，将5Ω的定值电阻更换为10Ω的定值电阻，在将滑动变阻器的滑片滑到______________端（选填“A”或“B”，然后闭合开关，移动滑片，使电压表示数为___________V时，读出电流表的示数。
（4）为完成整个实验，应该选取哪种规格的滑动变阻器（ ）
A．50Ω 1.0A A．50Ω 0.5A C．20Ω 1.0A D. A．20Ω 0.5A
3. （2013·德州中考）在“探究电阻上的电流跟两端电压的关系”的实验中，小莉将实物图连成如图甲所示的电路。
（1）根据实物图，请在图乙方框中画出对应的电路图
（2）实验时，调节滑动变阻器，测出电阻R两端的电压和对应的电流值如下表所示。由表中数据可知，小莉实验时所选用电阻R的阻值为_____________Ω，分析实验数据可以得出的结论是：__________________________________________________________________。
（3）将图甲中的电阻R换成一个额定电压为3.8V、阻值约为10Ω的小灯泡后，还可以测小灯泡的电功率。若要测该小灯泡的额定功率，则在图甲电路中必须改动的地方是：
①____________________________________________________________________________。
②___________________________________________________________________________。
4.（2013·连云港）某同学想探究通过铅笔芯的电流与其两端电压的关系，设计了如图所示的电 路。选用的器材有:阻值约为4Ω的2B铅笔芯一根，两节干电池组成的电池组，0 -0.6A的电流表，0一3V的电压表，滑动变阻器(10Ω 2A)，开关，导线等。
(1)该同学根据电路图连接电路，在闭合开关前应将滑动变阻器的滑片P移到 端(选填“a”或“b”)。
(2)闭合开关后，两电表的指针都发生了偏转，但无论怎样移动滑片，两电表的示数均保持不变且都在量程范围内，则产生故障的原因是 。
(3)排除故障后，该同学移动滑动变阻器的滑片，将获得的几组数据记录在下表中。当采集第三组数据时，电流表指针的偏转情况如图所示，此时电流表的示数为 A.
(4)该同学采集多组实验数据的目的是
(5)请根据表格中的五组数据在给定的坐标纸上画出铅笔芯的I-U图线。
(6)由画出的图线可知，通过铅笔芯的电流与其两端电压的关系为: 。
5. （2013·雅安）小乔和小丽在研究导体中电流与导体两端电压的关系时, 除了电源( 3V) 、开关、导线、电流表、电压表、滑动变阻器外, 还有可供选择的:A.定值电阻 B.小灯泡。
（1）为了完成研究需要选择器材 ( 填序号“A” 或“B”) 理由是:
（2）用笔画线完成图中的实物电路连接( 你所选的器材在图中用接线板代替，导线连线不能交叉) ，并使滑动变阻器接入电路的阻值最大。
（3）小乔通过实验得出了下表( 一) 中的数据，请读出图中两表的示数, 记在表中最后一列的空格处。
（4）小丽通过实验得出了上表( 二) 中的数据, 并且通过分析实验数据得出了: “在电阻一定时, 导体中的电流随电压的增大而减少” 的结论。小乔观察并检查了小丽所连接的电路后, 告诉小丽??。你认为原因可能是 。
6.（2013·遂宁）某校兴趣小组同学想探究“导体中的电流跟导体两端电压的关系”
（1）小刚同学做出了以下猜想：
A．电流跟电压成正比 B.电流跟电压成反比 C.电流跟电压无关
你认为合理的猜想是 ．（填字母），你的理论依据是 .
（2）为了检验猜想是否正确，小刚设计了如图甲所示的电路图，其中电源为两节新干电池，电阻R为5Ω，滑动变阻器标有“20Ω 1A”字样，电压表和电流表均完好.
①按电路图将乙图中未连接处补画上。
②在闭合开关前，小刚应把电路图中滑动变阻器的滑片移到 端.(选填“a”或“b”)
③他检查电路连接无误后闭合开关，发现电流表有示数，电压表示数为零，电路出现的
故障是 .
④排除故障后小刚进行了实验，下表是小刚记录的数据，分析收集到的数据小刚得出的正确结论是 .
（3）小刚还想用这个电路测一下小灯泡的额定电功率，于是他将电阻R换成一只额定电压是2.5V的小灯泡（阻值约为8Ω）。闭合开关S后调节滑片，当电压表的示数为2.5V时，电流表示数如图丙所示为 A，小灯泡的额定电功率为 。
7.（2012·江西）【探究名称】探究欧姆定律
【猜想与假设】导体中的电流跟它两端电压的关系
【设计并进行实验】
⑴探究导体中的电流跟它两端电压的关系
①如图所示，请您用笔画线代替导线把滑动变阻器正确接入电路中，要求：滑片P向右移动时电流表示数逐渐增大。
②此实验中，滑动变阻器的作用是______________和_____________。
③……
⑵小英同学探究“导体中的电流与电阻的关系”时，进行创新实验，除了与原有实验所必须的器材相同处，没领电压表，而是多领了一只电流表，并设计出如图所示的电路图，进行实验。
①连接电路，调节滑动变阻器，读出电流表A1与A2的示数分记为I1和I2；
②把定值电阻R2换成R3，调节滑动变阻器使电流表A1的示数为____，使R3两端的________不变，记录此时电流表A2的示数为I3；
③再把R3换成R4,重复上一步骤进行实验；
④分析数据得出电流与电阻的关系
一、选择题
1.【解析】选B。本题考查欧姆定律和动态电路相关知识。由题意可知，该电路为串联电路，当温度升高时，热敏电阻R的阻值变小，总电阻变小，因电源电压不变，根据欧姆定律得电流变大，选项A、C错误；根据串联电路分压原理，电压跟电阻成正比，热敏电阻R的阻值变小，其两端电压变小，又因总电压不变，定值电阻R两端电压变大，即电压表示数变大。选项D错误，故选B。
2.【解析】选A。本题考查欧姆定律和电阻的串联知识。由题图可知，电阻R1和电阻R2串联，电压表测量的是电阻R1两端的电压。闭合开关S后，当滑动变阻器的滑片P由b端向a端移动时，变阻器接入的电阻减小，电路中的总电阻减小。因电源电压恒定，由欧姆定律得，电路中的电流变大，电流表的示数变大；因电路中的电流变大，由U=IR可知，电阻R1两端的电压变大，电压表的示数变大。故选A。
3.解析：选D.本题考查对欧姆定律的应用。定值电阻R与滑动变阻器R`串联，当滑片向左移动时，变阻器接入电路中的电阻变小，则电路总电阻变小。根据欧姆定律可知，电路中的电流会变大，电压表测量的是定值电阻R两端的电压，根据U=IR可知，电压表示数会变大。
4.解析：选C。本题考查滑动变阻器引起电路中电流、电压变化的问题。由图可知，灯泡与滑动变阻器并联，电压表V测电源电压，电流表A1测干路电流，电流表A2测滑动变阻器中的电流，当滑片P由右端向左滑向中点的过程中，电源电压不变，灯泡亮度不变，滑动变阻器连入电路的电阻变小，通过滑动变阻器的电流变大，干路中的电流变大，故只有C正确。
5.【解析】选AB。本题考查用欧姆定律分析电路故障。灯泡中无电流通过灯泡，而电压表的示数为6V，说明与电压表并联的定值电阻R出现断路，此时电路中无电流，电流表无示数，故A选项正确；二是灯泡L发生短路，此时电源电压全部加在定值电阻R两端，此时电压表的示数为6V，电路中的电流I===0.3A，故B选项正确。
6.【解析】选D．本题考查动态电路的分析.A项中，滑动变阻器的滑片向右滑动时，流过滑动变阻器的电流减小，电路中的总电流减小，电流表测总电流，故电流表示数减小，A错;B项中，电流表测量定值电阻的电流，滑动变阻器的滑片向右滑动时，流过定值电阻的电流不变，故电流表示数不变，B错;C项中，电压表测量总电压，即电源电压，故滑动变阻器的滑片向右滑动时，电压表示数不变，C错;D项中，滑动变阻器与定值电阻串联，电压表测滑动变阻器的电压，当滑动变阻器的滑片向右滑动时，滑动变阻器接入电路中的阻值增大，其两端的电压增大，故电压表示数增大，D正确.故选D.
7. 解析：选D.本题考查闭合电路动态分析，当酒精浓度增大时气敏电阻阻值变小，电路串联，总电阻变小;电路电流变大，R0阻值不变，所以U1=IR0变大;又因为电源电压不变,P=UI所以总功率变大
8.解析：选A．本题考查动态电路中电表示数变化的分析。由电路图可知：滑动变阻器和灯泡串联，电压表测量电源电压，故其示数不随滑片的移动而变化，电流表测量灯泡与滑动变阻器的电流，当滑片向左移动时，电路的电阻变小，故电流即电流表的示数变大，灯泡的电阻不变，通过它的电流变大，故灯泡两端的电压变大，所以滑动变阻器两端的电压（电压表的示数）变小．
9.解析：选A.本题考查对欧姆定律公式的理解.电阻一定时，通过导体的电流与导体两端的电压成正比，是一条过原点的直线，故A正确。
10.【解析】选B。本题考查欧姆定律。当滑动变阻器的滑片P向右移动时，变阻器连入电路中的阻值不变，又因为电源电压不变，所以电流表的示数不变，A选项错误；因为电压表测量的是滑片P右边部分电阻分担的电压，当滑片右移时，滑片P右边的电阻变小，所以电压表的示数变小，B选项正确；电压表和电流表示数的比值等于滑片P右边的电阻，所以比值应该减小，C选项错误；滑片P向右移动时，电压表示数减小，电流表示数不变，所以D选项错误。故选B。
11.解析：选B .本题属于动态电路的问题.各元件连接方式为串联，当滑片P向右移动时，接入电路中的电阻变大，因此电路中电流变小，小灯泡两端的电压变小，实际功率变小，故灯变暗。故选B。
12.解析：选D。本题欧姆定律和对电阻的理解。导体的电阻是导体本身的一种性质，大小决定于导体的材料、长度和横截面积，与导体两端的电压和通过的电流无关。
13.解析：选B．分析电路图，电压表测量定值电阻两端电压，电流表测量电路总电流，.因为电源电压不变，当电阻R的阻值增大（由5Ω更换为10Ω）时，根据串联电路电压表等于电阻比，要使定值电阻两端电压不变，则滑动变阻器阻值要变大，即变阻器滑片向右移动，B正确。
14.解析：选D。电阻是导体本身所具有的一种属性，与通过它的电流、它两端的电压无关，大小等于导体两端的电压与通过导体的电流之比．同一导体两端的电压越大，通过导体的电流越大，但电压与电流的比值不变。故本题选D。
15.D. 解析：根据电路图可知，定值电阻R1和滑动变阻器R2串联在电路中，电压表V1测量的是定值电阻R1两端的电压，电压表V2测量的是滑动变阻器R2两端的电压。根据“U－I”关系图像可知，在调节滑动变阻器的过程中，R1和R2两端的电压之和恒为6V，即电源电源为U=6V，选项A错误；
因为R1为定值电阻，所以R1两端的电压会随着干路电流的增大而增大，据此可判断出“U－I”关系图像中乙线表示R1的“U－I”关系图像，而甲线表示R2的“U－I”关系图像；根据乙线可知，当干路电流为I=0.2A，R1两端的电压U1=2V，所以R1=U1/I=2V/0.2A=10Ω，故选项B错误；
根据甲线可知，当干路电流为I=0.2A，R2两端的电压U2=4V，此时滑动变阻器接入电路的阻值最大为R2m=U2/I=4V/0.2A=20Ω，故滑动变阻器R2的阻值变化范围为0～20Ω，选项C错误；
当变阻器滑片在中点时，R2=10Ω，R1=10Ω，所以I′=U/（R1+R2）=0.3A，即此时电流表示数为0.3A，选项D正确。本题答案为D。
二、填空题
1.【解析】本题考查图像综合分析、串联电路特点。由题意和图可知，甲、乙两灯的额定电流分别为1.0A和0.5A。将两灯串联起来其中一盏灯正常发光，并保证电路安全，电路最大等于较小的额定电流0.5A，也就是乙灯正常发光；串联电路中电流相等，当通过甲灯的电流为0.5A时，其两端电压为2V，所以电源最大电压为6V+2V=8V。
答案：0.5；8。
2.解析：本题考查探究欧姆定律的实验知识。滑动变阻器串联在电路中，有限流分压的作用，即保护电路。据控制变量法的思想，探究电流与电压的关系时应该使电压变化，其他量均不变。在探究通过导体的电流与导体电阻关系时，滑动变阻器通过分压的原理来改变定值电阻两端的电压。
答案：保护电路 电阻 改变定值电阻两端的电压
3.【解析】本题考查电流与电压、电阻的关系。由图形可知，随着电压的升高，L的阻值逐渐变大。R的阻值为：
答案：大 10
三、实验探究题
1.【解析】本题考查探究通过导体的电流与电压、电阻关系。（1）根据公式R=U/I计算可得，表一中每次电阻实验，电阻都是5Ω，所以电阻箱的阻值是5Ω，进一步分析可以看出，在电阻一定时，电压增几倍，电流就增几倍，所以在电阻一定时，电流与电压成正比。（2）探究电流与电阻关系，应保持电阻两端的电压不变，改变电阻的大小，因此应调节电阻箱来改变电阻值，调节滑动变阻器保持电阻两端的电压恒定不变；根据公式U=IR计算可知，每次电阻两端的电压都是2V保持不变，且电压一定时，电阻增几倍，电流就缩小几倍，所以电压一定时，电流与电阻成反比（3）电阻两端的电压一定时，通过它的电流，会随电阻的增大而减小，电流表的电流最大时，电阻接入的最小，此时电阻箱的最小值,所以电阻箱的阻值可以从3.3Ω至999Ω之间调节。
答案：（1）5 正比例（2）电阻箱 滑动变阻器 2 反比例（3）3.3 999
2.【解析】本题考查了探究电流跟电压与电阻的关系。⑴连接实物电路时，将滑动变阻器连入电路中时，要“一上一下”选用接线柱，接线柱B已经接入电路，则只需要将金属杆两端的其中一个接线柱接入电路中即可；由实验数据可知，定值电阻两端的电压为3V，所以电压表的量程应选用0～3V量程。⑵根据实验表格中的数据在坐标纸中进行描点，然后连线，即可得到电流随电阻变化的图像。⑶为保护电路，在更换电阻后，应将滑动变阻器的滑片移到阻值最大位置，然后闭合开关，移动滑片，使电压表的示数保持3V不变。⑷电源电压为6V，定值电阻两端的电压保持3V不变，所以滑动变阻器两端的电压为3V，当电路中的最小电流为0.1A时，滑动变阻器连入电路的电阻阻值为30Ω,，所以滑动变阻器的阻值最小为30Ω，而当定值电阻的阻值为5Ω时，电路中的电流为0.6A，所以滑动变阻器允许通过的电流最小为0.6A，综合以上分析，应选用滑动变阻器A。
3.【解析】本题考查探究电阻上的电流跟两端电压的关系.（1）根据实物图画电路图，要观察实物图中的电路元件、电路的连接方式和电表的测量对象.（2）在表中选取一组数据可计算电阻R的阻值,;分析表中数据可知,电阻R一定，R两端的电压U变为原来的几倍，电流I也随之变为原来的几倍，故可得出结论：在电阻一定时，通过导体的电流跟导体两端的电压成正比。（3）将电阻R换成一个额定电压为3.8V、阻值为10的小灯泡，若要测该小灯泡的额定功率，则需使小灯泡两端的电压达到3.8V,而甲图中电源电压为3V,电压表接0～3V量程，所以必须改动的是：①增加一节干电池（可换一个电压高于3.8V的学生电源②电压表换接0～15V量程.
答案：
4.解析：本题考查探究电流与电压关系的实验。（1）闭合开关前，应将滑动变阻器的滑片P移到连入电路中的阻值最大的b端；（2）闭合开关后，两电表的指针都发生了偏转，说明电路是通路，移动滑片，两电表的示数均保持不变，说明电路中的电阻没有变化，则滑动变阻器接入错误：要么是将上面两个接线柱接入电路，即接入电路的电阻为0,要么是将下面两个接线柱接入电路，即接入电路的电阻为滑动变阻器的最大阻值10Ω；两表示数都在量程范围内，说明电路中电阻较大，则可排除变阻器接入电路中电阻是0的情况，可确定故障原因是误将滑动变阻器下方的两个接线柱接入电路；（3）电流表的量程是0—0.6A，此时示数为0.3A；（4）采集多组实验数据的目的是避免实验结论具有偶然性，便于找出更为普遍的规律；（5）根据表中数据描点作图；（6）图线是一条通过原点斜向右上方的直线，说明通过铅笔芯的电流与其两端的电压成正比。
答案：（1）b （2）误将滑动变阻器下方的两个接线柱接入电路 （3）0.3 （4）避免偶然性，便于找出规律 （5）如下图所示
（6）通过铅笔芯的电流与其两端电压成正比
5.【解析】本题考查导体中电流与导体两端电压的探究.（1）研究导体中电流与导体两端电压的关系时须控制电阻不变，而小灯泡的电阻随温度的升高而增大，因此不能小灯泡来进行实验。（2）滑动变阻器按一上一下的原则串联在电路中，使滑动变阻器接入电路的阻值最大，根据滑片的位置，即左下方接线柱必须接入电路中。（3）电压表接“3V”，每大格为1V，每小格为0.1V ,此时读数为2.4V；电流表接“0.6V”，每大格为0.2V，每小格为0.02A ,此时读数为0.24A.（4）定值电阻与滑动变阻器串联，定值电阻两端的电压U0=IR0，电流增大，它两端的分得的电压增大，此时滑动变阻器两端分得的电压U2=U-U1减小，由此可得：电压表并联在滑动变阻器两端了。
答案：（1）小灯泡的电阻随温度而改变, 不能控制电阻一定( 或探究电流跟电压的关系时, 应控制电阻不变) 。( 2) 如图所示 ( 3) 2.4, 0.24 ( 4) 电压表并联在滑动变阻器两端了( 或电压表测变阻器两端的电压) 。
6.【解析】(1)A，其理论依据是电压是形成电流的原因；（2）①电源为两节新干电池，电压表量程选3V,又电阻R为5Ω，则由知电流量程选0.6A，0.6A这个接线柱与R的左边接线柱相连，电压表与R并联，且电流从正接线柱流进；如图所示。②闭合开关前，滑动变阻器的滑片移到 阻值最大端即b端，这样起保护电路的作用。③电路连接无误后闭合开关，发现电流表有示数，说明电路是通路，但电压表示数为零，说明电压表测的是一段导线两端的电压，则电路的故障是电阻R短路。④,,,说明在电阻一定时。导体中的电流与导体两端的电压成正比。（4）由丙知接0.6A时，每小格电流值为0.02A,则电流表示数为0.3A，即通过小灯泡灯丝的额定电流为0.3A；小灯泡的额定电压为2.5V，则其额定电功率为.
答案：（1）A 电压是产生电流的原因 （2)①如图所示。
三根连线均正确得2分，如果量程选错其余正确得1分 ②b ③电阻R短路 ④电阻一定时，导体中的电流与导体两端的电压成正比
（3)0.3 0.75
7.解析：本题考查实验探究过程．（1）实物图的连接，滑动变阻器的使用，一上一下，有效电阻是所接下端接线柱与滑片间的阻值，滑片向右移动时电流表示数逐渐增大，说明连路电路的电阻变小，故滑动变阻器下端接右接线柱，连接见答案图；滑动变阻器的作用是保护电路和通过改变电阻改变电路中的电流．（2）R1与R2并联，控制I1不变，R1两端的电压不变，即控制R2、R3、R4的电压不变，进一步探究电压一定时，导体中的电流与电阻的关系．
答案：
