15.1 电阻、变阻器 试卷（无答案）

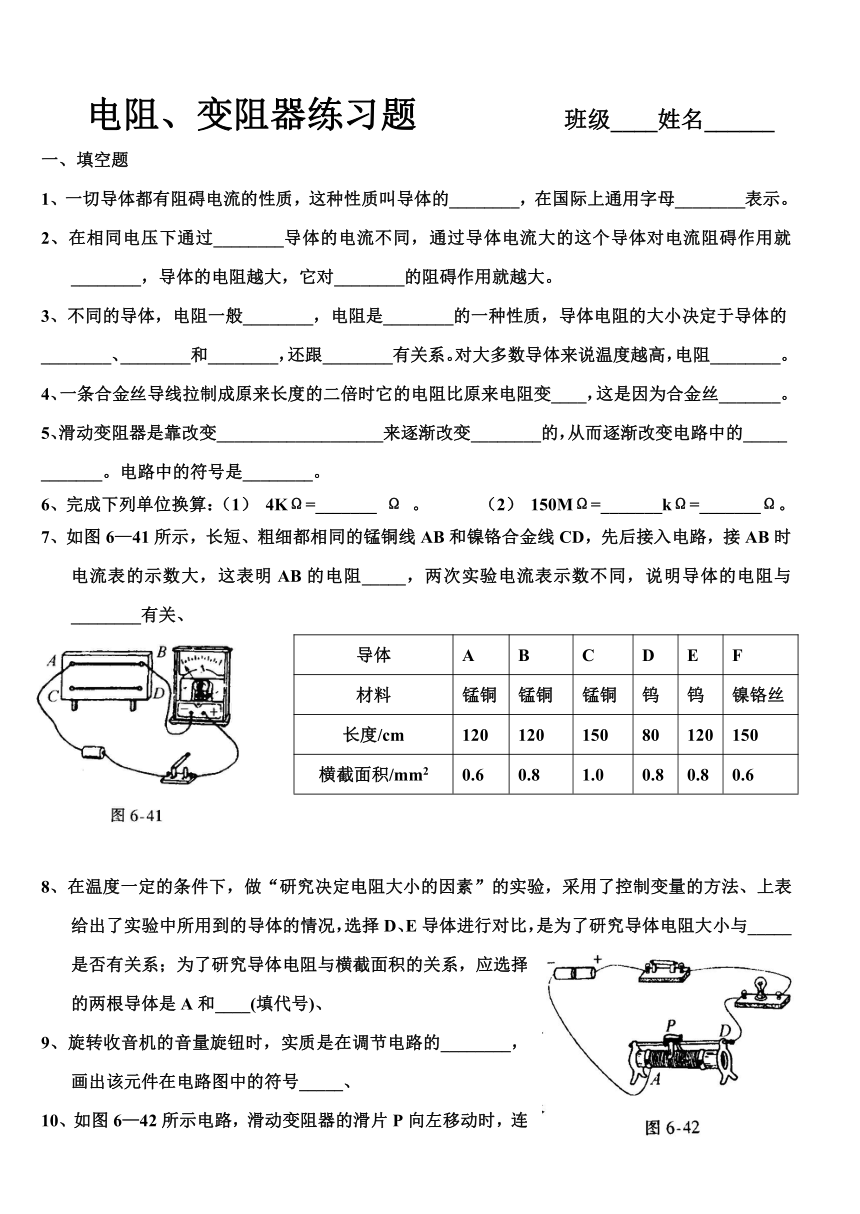

电阻、变阻器练习题 班级____姓名______
一、填空题
1、一切导体都有阻碍电流的性质，这种性质叫导体的________，在国际上通用字母________表示。
2、在相同电压下通过________导体的电流不同，通过导体电流大的这个导体对电流阻碍作用就________，导体的电阻越大，它对________的阻碍作用就越大。
3、不同的导体，电阻一般________，电阻是________的一种性质，导体电阻的大小决定于导体的
________、________和________，还跟________有关系。对大多数导体来说温度越高，电阻________。
4、一条合金丝导线拉制成原来长度的二倍时它的电阻比原来电阻变____，这是因为合金丝_______。
5、滑动变阻器是靠改变___________________来逐渐改变________的，从而逐渐改变电路中的_____
_______。电路中的符号是________。
6、完成下列单位换算：（1） 4KΩ=_______ Ω 。 （2） 150MΩ=_______kΩ=_______Ω。
7、如图6—41所示，长短、粗细都相同的锰铜线AB和镍铬合金线CD，先后接入电路，接AB时电流表的示数大，这表明AB的电阻_____，两次实验电流表示数不同，说明导体的电阻与________有关、
导体 A B C D E F
材料 锰铜 锰铜 锰铜 钨 钨 镍铬丝
长度/cm 120 120 150 80 120 150
横截面积/mm2 0.6 0.8 1.0 0.8 0.8 0.6
8、在温度一定的条件下，做“研究决定电阻大小的因素”的实验，采用了控制变量的方法、上表给出了实验中所用到的导体的情况，选择D、E导体进行对比，是为了研究导体电阻大小与_____是否有关系；为了研究导体电阻与横截面积的关系，应选择的两根导体是A和____(填代号)、
9、旋转收音机的音量旋钮时，实质是在调节电路的________，画出该元件在电路图中的符号_____、
10、如图6—42所示电路，滑动变阻器的滑片P向左移动时，连入电路的电阻变_____，电路中的电流变_______(电源电压保持不变)、

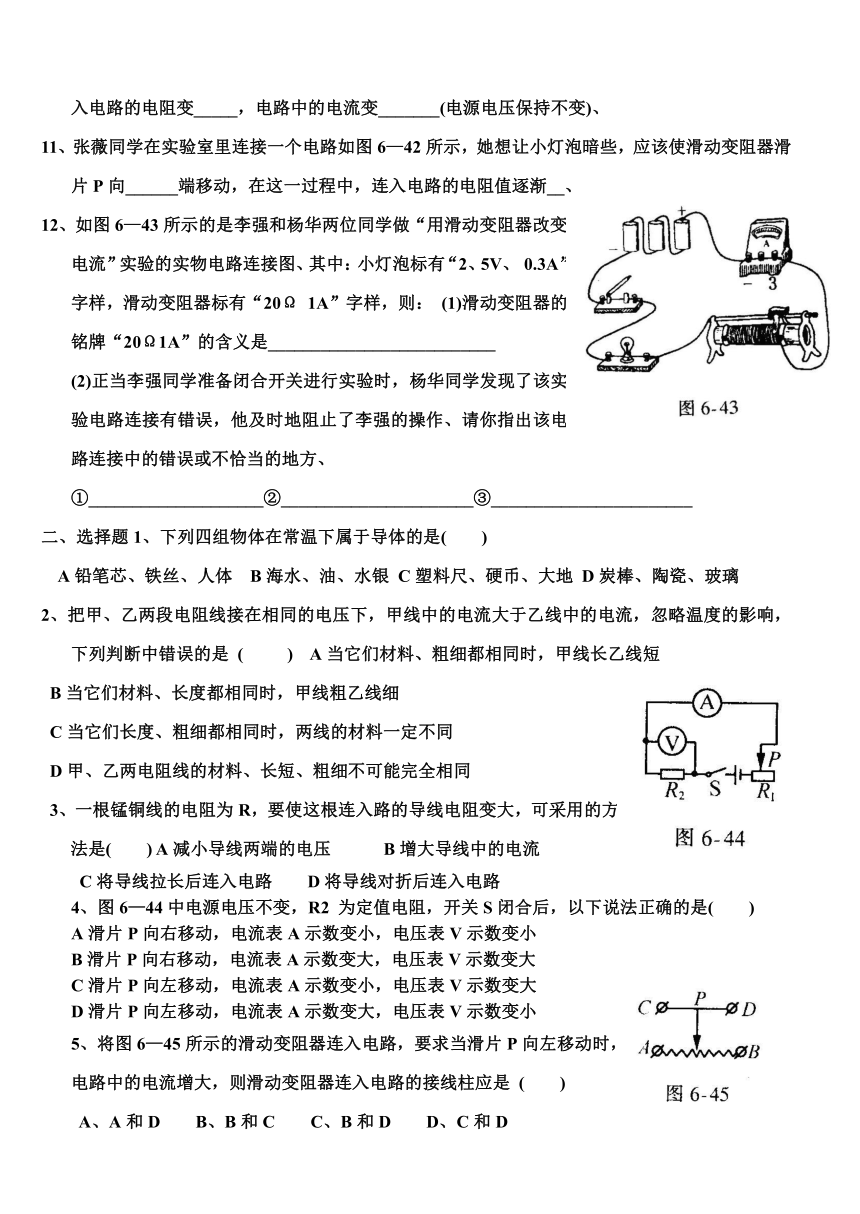

11、张薇同学在实验室里连接一个电路如图6—42所示，她想让小灯泡暗些，应该使滑动变阻器滑片P向______端移动，在这一过程中，连入电路的电阻值逐渐__、
12、如图6—43所示的是李强和杨华两位同学做“用滑动变阻器改变电流”实验的实物电路连接图、其中：小灯泡标有“2、5V、 0.3A”字样，滑动变阻器标有“20Ω 1A”字样，则： (1)滑动变阻器的铭牌“20Ω1A”的含义是__________________________
(2)正当李强同学准备闭合开关进行实验时，杨华同学发现了该实验电路连接有错误，他及时地阻止了李强的操作、请你指出该电路连接中的错误或不恰当的地方、
①____________________②______________________③_______________________
二、选择题1、下列四组物体在常温下属于导体的是( )
A铅笔芯、铁丝、人体 B海水、油、水银 C塑料尺、硬币、大地 D炭棒、陶瓷、玻璃
2、把甲、乙两段电阻线接在相同的电压下，甲线中的电流大于乙线中的电流，忽略温度的影响，下列判断中错误的是 ( ) A当它们材料、粗细都相同时，甲线长乙线短
B当它们材料、长度都相同时，甲线粗乙线细
C当它们长度、粗细都相同时，两线的材料一定不同
D甲、乙两电阻线的材料、长短、粗细不可能完全相同
3、一根锰铜线的电阻为R，要使这根连入路的导线电阻变大，可采用的方法是( ) A减小导线两端的电压 B增大导线中的电流
C将导线拉长后连入电路 D将导线对折后连入电路
4、图6—44中电源电压不变，R2 为定值电阻，开关S闭合后，以下说法正确的是( )
A滑片P向右移动，电流表A示数变小，电压表V示数变小
B滑片P向右移动，电流表A示数变大，电压表V示数变大
C滑片P向左移动，电流表A示数变小，电压表V示数变大
D滑片P向左移动，电流表A示数变大，电压表V示数变小
5、将图6—45所示的滑动变阻器连入电路，要求当滑片P向左移动时，电路中的电流增大，则滑动变阻器连入电路的接线柱应是 ( )
A、A和D B、B和C C、B和D D、C和D
6、关于导体电阻的正确说法是（ ）
A.因为导体电阻表示导体对电流的阻碍作用，所以导体中没有电流通过时，导体的电阻为零。
B.导体两端电压越大，电流也越大，所以导体电阻随电压的增加而变小。
C.导体电阻是导体阻碍电流的性质，它的大小跟电压、电流强度的大小都没有关系。
D.导体两端电压越大，电流也越大，所以导体电阻随电压的增加而变大
7、关于导体的电阻说法错误的是（ ）
A.两根长短、粗细都相同的铜导线和铝导线，铜导线的电阻小。
B.长短相同的铜导线，粗的导线比细的导线电阻小。
C.粗细相同的铝导线，长的导线比短的导线电阻大。D.用铝导线换下输电线路中的铜导线，保持电阻值不变，铝导线的横截面积应和原来铜导线的横截面积一样。
8、将一根导线均匀拉制成横截面积为原来1/2的细导线，拉制后的细导线与原导线电阻相比。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　（ ）A.变大 　　B.不变 C.变小　　 D.无法判断
9、一根铝导线电阻是R，要使连入电路中的导线电阻变大，可采取（ ）
A.将这根铝导线拉长后接入电路中 B.将这根铝导线对折后接入电路中
C.降低导线两端的电压或增大通过导线的电流强度
D.用长度、横截面积相同的铜导线代替这根铝导线接入电路中
10、甲乙两个导体电阻之比是1∶4，将它们分别接到同一电源两端，通过它们的电流强度是　
A.通过导体甲的电流较大 B.通过导体乙的电流较大 C.一样大 D.无法判断
11、在“探究影响导体电阻大小的因素”的活动中，小明发现实验器材中金属丝只有一根，其他器材足够，下面实验探究活动中他不可能完成的是（　　）
A、探究导体电阻与长度的关系 B、探究导体电阻与横截面积的关系
C、探究导体电阻与材料的关系 D、探究导体电阻与温度的关系
12、把甲、乙两段电阻线接在相同的电压下，甲线中的电流大于乙线中的电流，忽略温度的影响，下列判断中错误的是（　　）
A、当它们材料、粗细都相同时，甲线长乙线短
B、当它们材料、长度都相同时，甲线粗乙线细
C、当它们长度、粗细都相同时，两线的材料一定不同
D、甲、乙两电阻线的材料、长短、粗细不可能完全相同
三、实验题1、现有几根锰铜合金丝和镍铬合金丝，其规格如右表所示．请你设计实验方案，在不剪断合金丝的前提下，比较锰铜合金丝和镍铬合金丝这两种材料的导电性能．
编号 材料 长度/m 横截面积/mm2
A 锰铜合金 0.5 1.0
B 锰铜合金 0.6 0.8
C 锰铜合金 0.8 0.6
D 锰铜合金 1.0 0.3
E 镍铬合金 0.3 1.0
F 镍铬合金 0.4 0.8
G 镍铬合金 0.6 0.6
H 镍铬合金 1.0 0.3
（1）应选用编号为　______的锰铜合金丝和编号为_______　的镍铬合金丝进行实验．
（2）选择实验器材并根据所选器材，在上面的虚线框内画出一个能反映实验方案的电路图．
2、实验课上，同学们把两个相同规格的小灯泡连接在如图甲所示的电路中，闭合开关后，两灯发光．此时，一同学不小心把L1的玻璃外壳打破了，结果L1熄灭，L2却更亮了．这是为什么呢？他们提出猜想：
猜想一：可能L1处发生断路；
猜想二：可能L1处发生短路．
（1）根据串联电路的特点，可知“猜想一”是　_________　（选填：“正确”或“不正确”）的．
（2）针对“猜想二”，同学们找来一只电压表，先后并联在L1、L2两端，如图乙所示．假如“猜想二”是正确的，则电压表并联在L1两端时　_________　示数（选填“有”或“无”），并联在L2两端时　_________　示数（选填“有”或“无”）．
（3）实验发现两次电压表均有明显读数，且L1两端电压比L2两端电压小，说明“猜想二”也不正确．你认为L1熄灭、L2更亮的原因可能是（　_________　）
A、L1电阻变大． B、L1电阻变小． C、L2电阻变小． D、L1功率变大
3、小明同学在科技活动中，了解到有一种热敏电阻，其电阻R随温度t变化的图象如图甲所示．请回答：（1）热敏电阻的阻值随温度的升高而　_________　（选填“增大”或“减小”）．
（2）小明想利用热敏电阻制成温度报警器．实验室中现有两只外形完全相同的电阻R1和R2，其中一只为热敏电阻，另一只为定值电阻（阻值不随温度的变化而变化）．为了辨别它们，小明设计了如图乙所示的电路．
①接下来小明应进行的操作步骤是．
②如何判断哪只是热敏电阻？．
甲
乙
甲
乙
