15.3 伏安法测电阻 试卷（无答案）

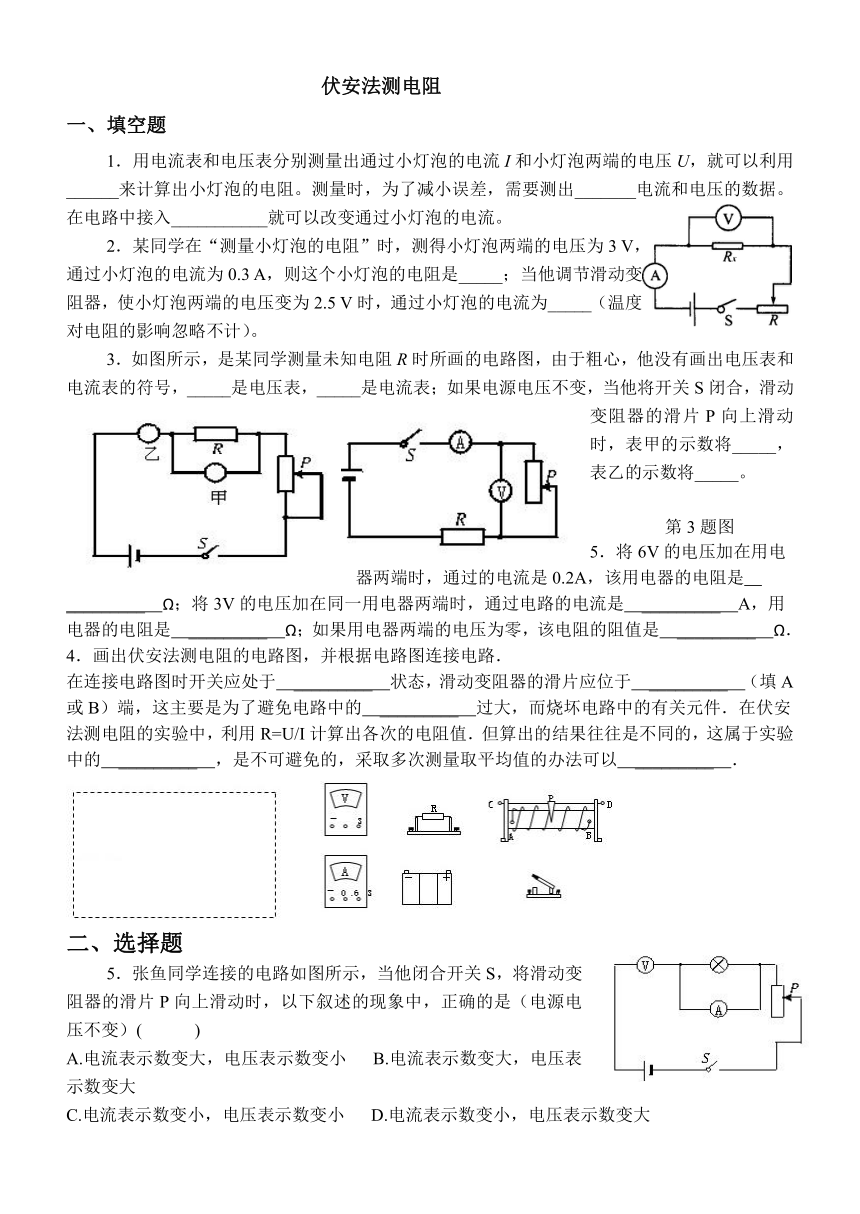

伏安法测电阻
一、填空题
1．用电流表和电压表分别测量出通过小灯泡的电流I和小灯泡两端的电压U，就可以利用______来计算出小灯泡的电阻。测量时，为了减小误差，需要测出_______电流和电压的数据。在电路中接入___________就可以改变通过小灯泡的电流。
2．某同学在“测量小灯泡的电阻”时，测得小灯泡两端的电压为3 V，通过小灯泡的电流为0.3 A，则这个小灯泡的电阻是_____；当他调节滑动变阻器，使小灯泡两端的电压变为2.5 V时，通过小灯泡的电流为_____（温度对电阻的影响忽略不计）。
3．如图所示，是某同学测量未知电阻R时所画的电路图，由于粗心，他没有画出电压表和电流表的符号，_____是电压表，_____是电流表；如果电源电压不变，当他将开关S闭合，滑动变阻器的滑片P向上滑动时，表甲的示数将_____，表乙的示数将_____。
第3题图
5．将6V的电压加在用电器两端时，通过的电流是0.2A，该用电器的电阻是　_________　Ω；将3V的电压加在同一用电器两端时，通过电路的电流是　_________　A，用电器的电阻是　_________　Ω；如果用电器两端的电压为零，该电阻的阻值是　_________　Ω．
4．画出伏安法测电阻的电路图，并根据电路图连接电路．
在连接电路图时开关应处于　_________　状态，滑动变阻器的滑片应位于　_________　（填A或B）端，这主要是为了避免电路中的　_________　过大，而烧坏电路中的有关元件．在伏安法测电阻的实验中，利用R=U/I计算出各次的电阻值．但算出的结果往往是不同的，这属于实验中的　_________　，是不可避免的，采取多次测量取平均值的办法可以　_________　．
二、选择题
5．张鱼同学连接的电路如图所示，当他闭合开关S，将滑动变阻器的滑片P向上滑动时，以下叙述的现象中，正确的是（电源电压不变）( )
A.电流表示数变大，电压表示数变小 B.电流表示数变大，电压表示数变大
C.电流表示数变小，电压表示数变小 D.电流表示数变小，电压表示数变大
6．在“测量小灯泡的电阻”的实验中，某同学在连接电路时，不小心将电流表和电压表换了位置，如图所示，可能出现的现象是( )
A.电压表烧坏 B.小灯泡烧坏 C.电流表烧坏 D.小灯泡不亮
三、实验题
7.做测定电阻阻值的实验。
(1)小明根据下图中所示的电路图，将下图中的实验器材连接成实验电路。同小组的小亮在检查时认为。从实验目的来看，实验电路上有一根导线连接错了，建议小明改接。①请你在接错的那根线上打“×”；②另画一根导线，使电路连接正确：③如果不改接这根导线，对实验的影响是：_________________。(具体说明是什么影响)
(2)小明将电路改接正确后，合上开关，调节变阻器的滑片到某位置时，电压表和电流表的指示如下图所示，则电压表的读数是____V，电流表的读数是___A，被测电阻Rx的阻值是____Ω。
(3)小明和小亮为他俩在全班首先获得测量结果而高兴，准备整理实验器材结束实验。你认为他们的实验真的结束了吗 你会给他们提出什么建议呢
①写出你的建议：___________________________；
②你提出这个建议的目的是：_____________________
12．设计电路．要求：L1和L2串联，电流表测L1的电流，电压表测L2两端的电压，滑动变阻器控制电路中的电流不超过0.5A．在虚框内画出电路图，并用铅笔线代替导线将图中的元件连接起来．
13.在“用伏安法测电阻”的实验中：1）实验原理是 。
（2）在下左图中将滑动变阻器正确连入电路（未知电阻大于5Ω）
（3）如某次测量中，老师只提供了下列器材：电压恒定的电源一个（电压未知）、电流表一只、定值电阻R0一个（电阻已知）、单刀开关两只、导线若干。测待测电阻Rx的值，请用给定的器材（可不用完）按下列要求完成实验：
①在上右图的虚线框内画出你设计的电路图
②扼要写出实验的主要步骤（指出物理量的名称并用相应的符号表示）
a． .b． .
③Rx的数学表达式为：Rx= （用所测量的物理量及相应的符号表示）。
实验次数 1 2 3
U/N 2.0 2.5 2.8
I/A 0.22 0.25 0.26
R/Ω
14.小亮在做“测量小灯泡的电阻”实验中，所用小灯泡上标有“2.5V”字样。（1）如图所示是小亮未连接好的电路，请你用笔画线代替导线，将实物图补充完整：
（2）电路连好后，小亮分别测出了小灯泡的几组电压和电流值．记录在表格中。
①小灯泡正常工作时的电阻为 ____ Ω。②小亮从数据中发现，灯泡的电阻是变化的，你认为影响电阻变化的主要因素是 。（3）完成上述实验后，小亮看到滑动动变阻器的铭牌模糊不清，于是想测量变阻器的最大阻值Rx。他从实验室找来一个阻值已知为R0的定值电阻替换了灯泡．同时撤去了发生故障的电流表，并利用余下器材(电压未知的电源、量程合适的电压表、滑动变阻器、开关各—个、导线)，在不改动电压表位置及其连线的情况下，很快测出了Rx的大小。①请把你设计的电路电路图在虚线框内。
②简述实验过程中要测量的物理量并用相应字母表示：
(i) ;
(ii) ;
③Rx= (用已知量和测量量表示)。
15．（2011年中考·江苏连云港卷）某实验小组做“伏安法测量电阻”的实验，所用的器材有：电压为3V的电源，待测电阻Rx ，以及符合实验要求的滑动变阻器、电流表、电压表、导线和开关。图（甲）是没有连接完整的实物电路。
（1）请你用笔画线代替导线将实物电路连接完整。
（2）连好电路闭合开关前，应将滑动变阻器滑片P置于_____端（选填“最左”或“最右”）。
（3）实验中，闭合开关，移动滑片．电流表、电压表均无示数。为了检查电路故障，他们借助一根检测导线进行检测，当该导线两端分别接不同点时．对应的现象如下表所示。由此可以判断电路发生的故障是__________________。
（4）排除故障后进行实验，当电压表示数为2.4V时电流表的示数如图（乙）所示，这时电流为_____A，他们利用此组数据即得出该待测电阻Rx的阻值，结束了实验。你认为他们这种做法有何不妥？答_________。
