15.5 串、并联电路中电流的规律同步练习 人教版物理九年级全一册（含答案）

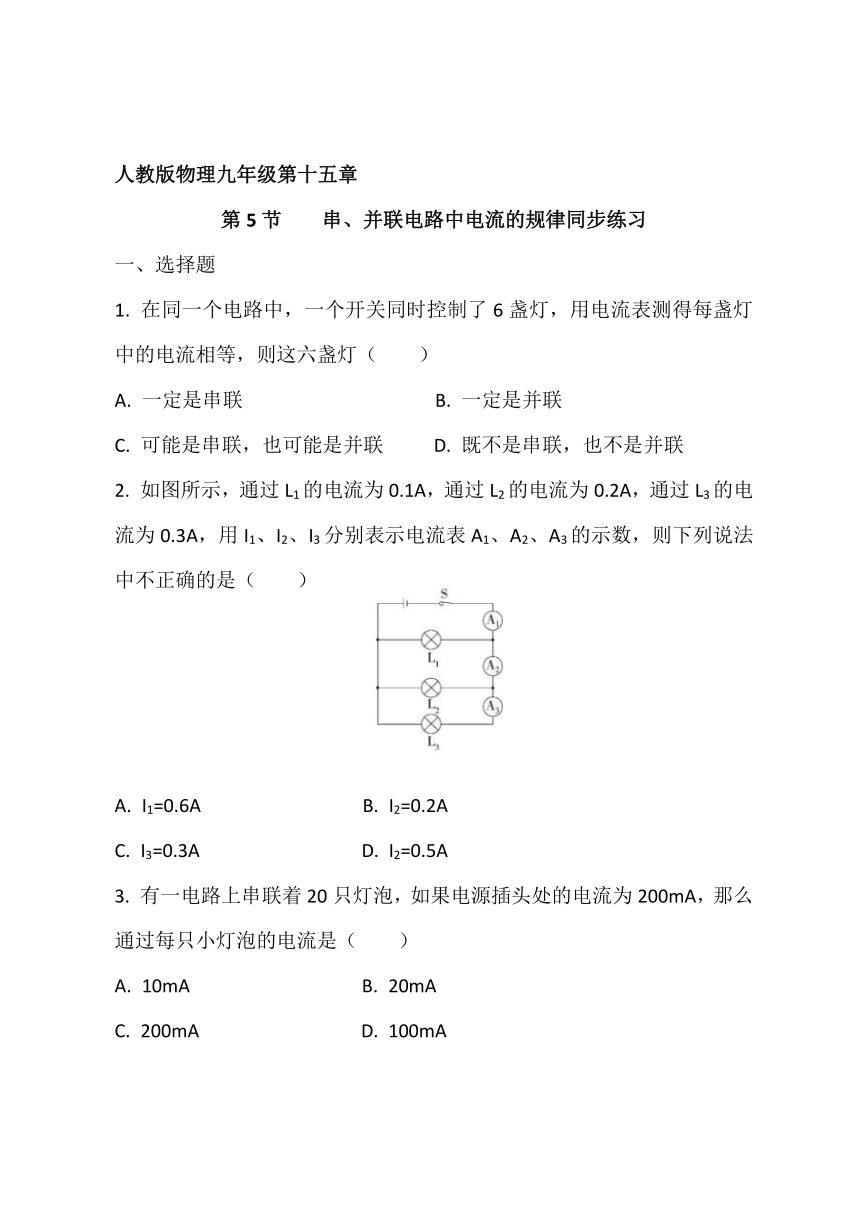

人教版物理九年级第十五章
第5节 串、并联电路中电流的规律同步练习
一、选择题
1. 在同一个电路中，一个开关同时控制了6盏灯，用电流表测得每盏灯中的电流相等，则这六盏灯（ ）
A. 一定是串联 B. 一定是并联
C. 可能是串联，也可能是并联 D. 既不是串联，也不是并联
2. 如图所示，通过L1的电流为0.1A，通过L2的电流为0.2A，通过L3的电流为0.3A，用I1、I2、I3分别表示电流表A1、A2、A3的示数，则下列说法中不正确的是（ ）
A. I1=0.6A B. I2=0.2A
C. I3=0.3A D. I2=0.5A
3. 有一电路上串联着20只灯泡，如果电源插头处的电流为200mA，那么通过每只小灯泡的电流是（ ）
A. 10mA B. 20mA
C. 200mA D. 100mA
4. 如图甲所示，闭合开关，两灯泡均正常发光，且两个完全相同的电流表指针均偏转如图乙所示，通过灯泡L1和L2的电流分别为（ ）
A. 1.2A，1.2A B. 0.3A，0.3A
C. 1.2A，0.3A D. 1.5A，0.3A
5. 用如图所示电路，研究串联电路中电流的特点。闭合开关后，电流表甲和乙的示数分别为0.22A和0.20A，使两个电流表的示数不同的原因可能是（ ）
A. 灯泡规格不一样 B. 灯泡L1更靠近正极
C. 某个电表没有调零 D. 电流通过L2时被消耗了一些
6. 将L1和L2串联起来接入某电路，闭合开关后发现L1比L2亮很多，则通过L1的电流I1和通过L2的电流I2的大小关系为（ ）
A. I1>I2 B. I1C. I1=I2 D. 无法判断

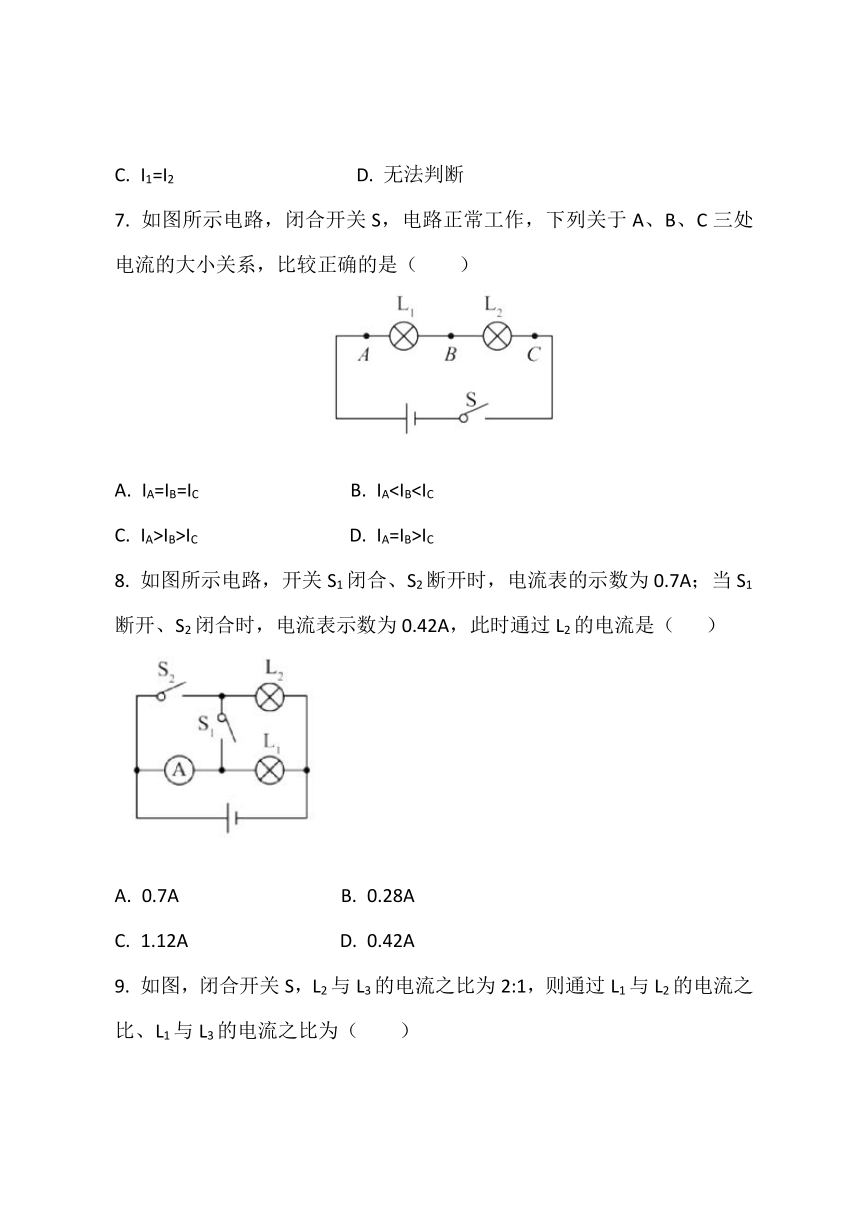

7. 如图所示电路，闭合开关S，电路正常工作，下列关于A、B、C三处电流的大小关系，比较正确的是（ ）
A. IA=IB=IC B. IAC. IA>IB>IC D. IA=IB>IC
8. 如图所示电路，开关S1闭合、S2断开时，电流表的示数为0.7A；当S1断开、S2闭合时，电流表示数为0.42A，此时通过L2的电流是（ ）
A. 0.7A B. 0.28A
C. 1.12A D. 0.42A

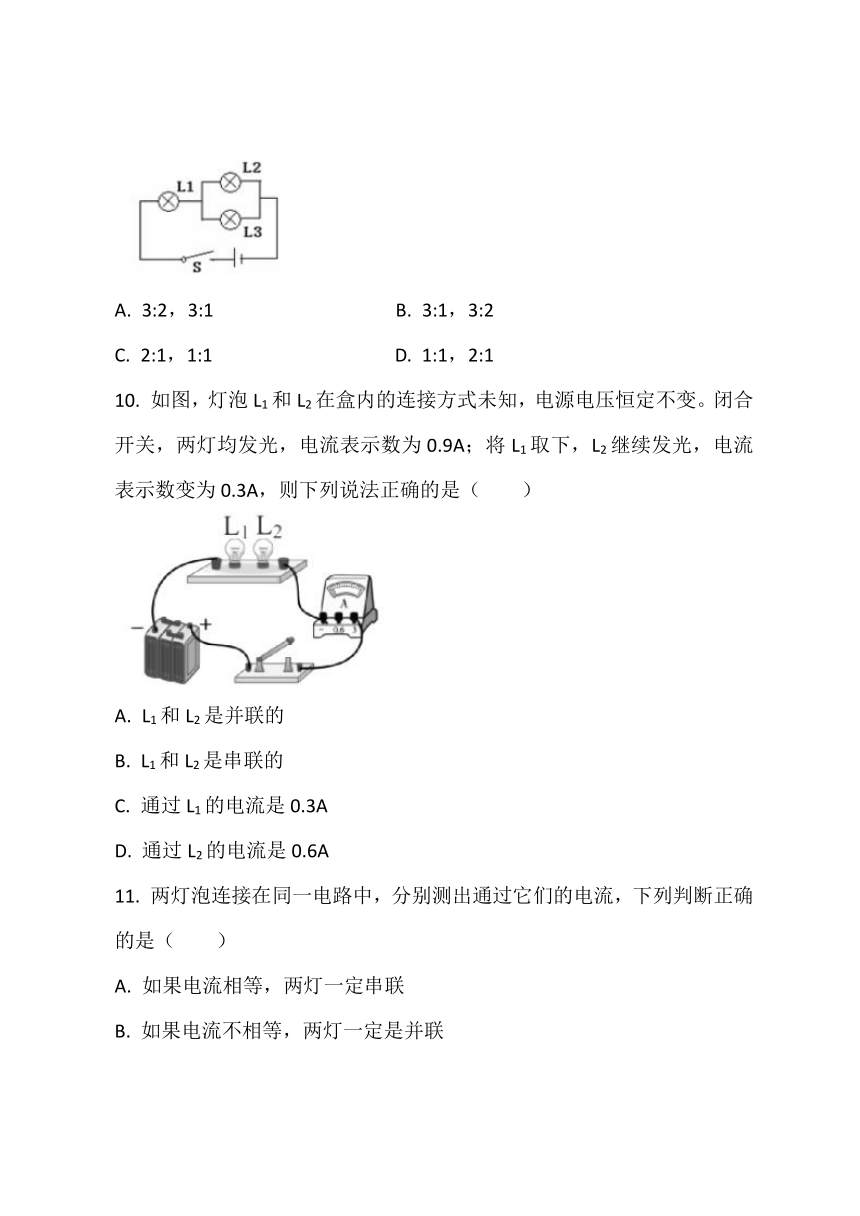

9. 如图，闭合开关S，L2与L3的电流之比为2:1，则通过L1与L2的电流之比、L1与L3的电流之比为（ ）
A. 3:2，3:1 B. 3:1，3:2
C. 2:1，1:1 D. 1:1，2:1
10. 如图，灯泡L1和L2在盒内的连接方式未知，电源电压恒定不变。闭合开关，两灯均发光，电流表示数为0.9A；将L1取下，L2继续发光，电流表示数变为0.3A，则下列说法正确的是（ ）
A. L1和L2是并联的
B. L1和L2是串联的
C. 通过L1的电流是0.3A
D. 通过L2的电流是0.6A
11. 两灯泡连接在同一电路中，分别测出通过它们的电流，下列判断正确的是（ ）
A. 如果电流相等，两灯一定串联
B. 如果电流不相等，两灯一定是并联
C. 如果电流相等，两灯一定是并联
D. 如果电流不相等，两灯一定是并联
12. 有关电路中电流的说法，正确的是（ ）
A. 在串联电路中，流过用电器的电流比流过导线的电流大
B. 在并联电路中，干路上的电流比任一支路上的电流大
C. 电流从正极流出时最大，流入负极时最小
D. 自由电子从正极流出，从负极流入
二、填空题
1. 串联电路中电流处处 ，用代数式表示为 。
2. 电流的国际单位是 ，符号为 。
3. 在实验室中，测量电流大小的仪器是 ，它要和待测元件 （选填“串联”或“并联”）起来才能测量。
4. 并联电路中干路电流等于各支路电流 ，用代数式表示为 。
5. 某实验小组的同学根据电路图连接好实物后，试触开关时发现电流表指针反向偏转，原因是 ；他们改正错误后再次试触，发现指针偏转到了超过示数的地方，这是因为 。
6. 某一电路中，测得通过元件甲的电流为2A，通过元件乙的电流也为2A，则该电路中电源电流为 。
7. 在探究串联电路的电流规律时：（1）连接电路时开关要 ；（2）未得到普遍规律，实验时应使用 （选填“相同”或“不同”）规格的用电器进行多次实验；（3）使用电流表时，电流从电流表的 接线柱流入，从 接线柱流出。
8. 如图所示电路中，闭合开关S，灯泡L1、L2 联，L1比L2亮，则通过L1的电流 （选填“大于”、“小于”或“等于”）通过L2的电流；若L1的灯丝烧断，L2 （选填“能”或者“不能”）正常发光。
三、实验探究
1. 如图所示是“探究串联电路电流特点”的实验电路图。
（1）实验中，选择两个小灯泡的规格应是 （选填“相同”或“不相同”）的。
（2）连接电路时，开关要 。
（3）下表是某同学在实验中测得的数据，其中明显错误的数值是 ，造成错误的原因可能为 。
电流表位置 a b c
电流/A 0.3 0.3 1.5
（4）你认为这个实验设计中存在的问题是 。
2. 下图中，甲图是王乐同学设计的探究并联电路电流关系的电路图，图乙是她测量电流时连接的实验电路。
（1）此时电流表测量的是______（选填“A”、“B”或“C”）处的电流。
（2）在图乙中移动一根导线，让电流表测量A处的电流。在移动的导线上画“×”，并用笔画线代替导线连接正确的电路。
（3）测出A、B、C三处电流如下表所示，由此得出结论 （只写表达式）。
位置 A B C
电流/A 0.24 0.30 0.54
（4）某同学说该实验存在不足，请谈谈你的一种改进方法 。
人教版物理九年级第十五章
第5节 串、并联电路中电流的规律同步练习参考答案
一、选择题
题 号 1 2 3 4 5
答 案 C B C D C
题 号 6 7 8 9 10
答 案 C A B A A
题 号 11 12
答 案 B B
二、填空题
1. 相等 I=I1=I2=···=In
2. 安培 A
3. 电流表 串联
4. 之和 I=I1+I2+···+In
5. 正负极接线柱接反了 选择的量程太小
6. 2A或4A
7. 断开 不相同 正 负
8. 串联 等于 不能
三、实验探究
1.（1）不相同
（2）断开
（3）1.5 读数时将量程看错了
（4）答案不唯一，言之有理即可
2.（1）C
（2）画图略
（3）C=A+B
（4）答案不唯一，言之有理即可
