第十九章 生活用电
初中物理九下（人教版）
第3节 安全用电
目录
一、电压越高越危险
二、常见的触电事故
三、安全用电原则
学习目标
1
2
了解安全用电知识，有安全用电意识；
知道触电事故的原因，了解触电类型和急救方法；
3
通过了解避雷针，知道防雷的方法
你见过这些标志吗？你在哪些地方见到过这些标志？
我们生活在电的时代，电给我们的生活带来了极大的便利，但用电不当也会给人们带来灾难。据统计，我国每年因触电而死亡近万人，所以“安全用电”非常有必要。

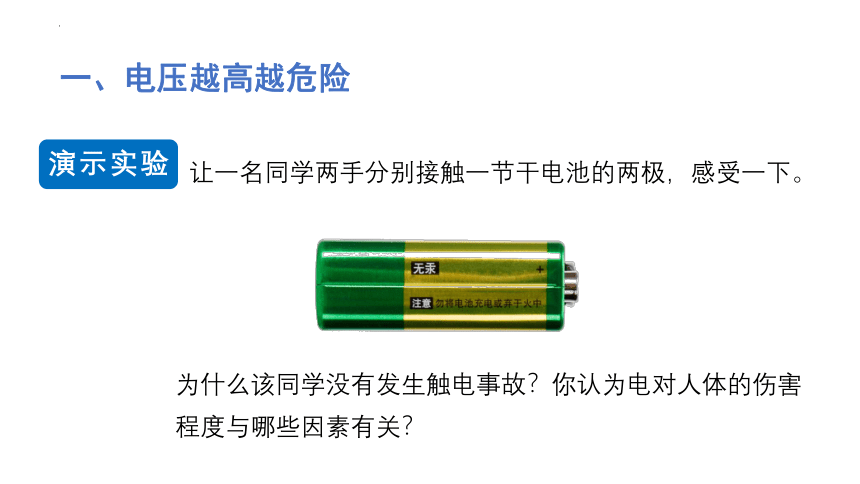

让一名同学两手分别接触一节干电池的两极，感受一下。
一、电压越高越危险
演示实验
为什么该同学没有发生触电事故？你认为电对人体的伤害程度与哪些因素有关？

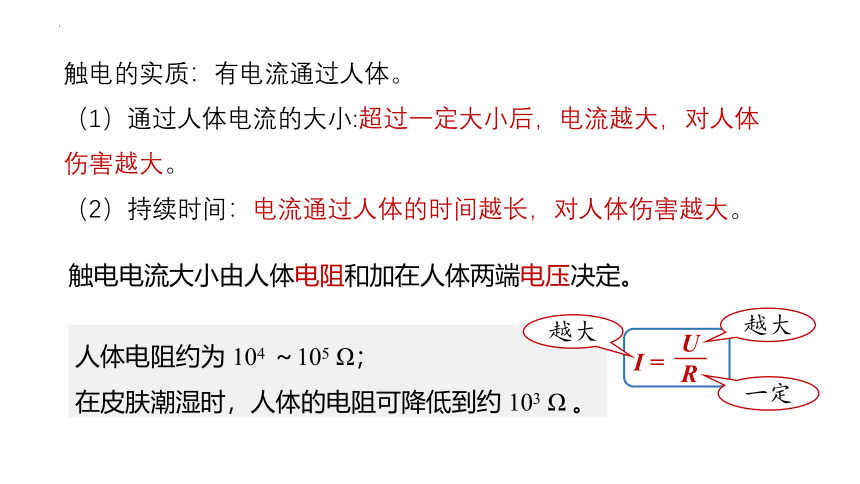

触电的实质：有电流通过人体。
（1）通过人体电流的大小:超过一定大小后，电流越大，对人体伤害越大。
（2）持续时间：电流通过人体的时间越长，对人体伤害越大。
触电电流大小由人体电阻和加在人体两端电压决定。
人体电阻约为 104 ～105 Ω；
在皮肤潮湿时，人体的电阻可降低到约 103 Ω 。
I =　　
U
R
一定
越大
越大

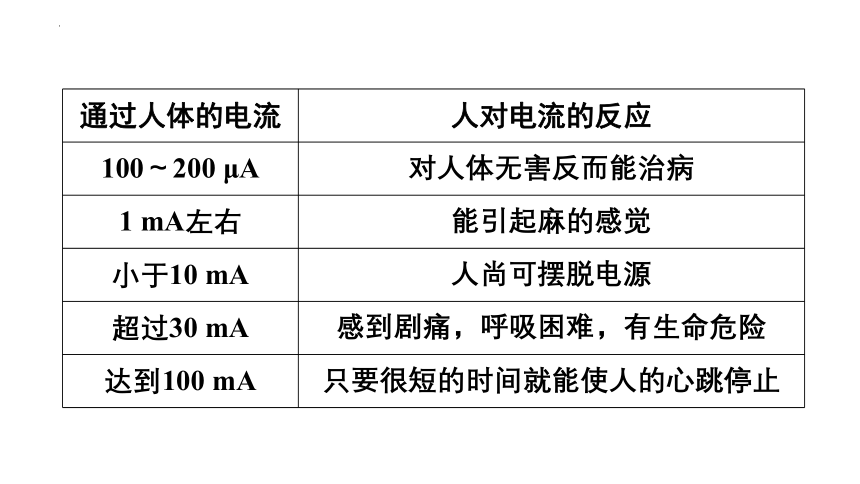

通过人体的电流 人对电流的反应
100～200 μA 对人体无害反而能治病
1 mA左右 能引起麻的感觉
小于10 mA 人尚可摆脱电源
超过30 mA 感到剧痛，呼吸困难，有生命危险
达到100 mA 只要很短的时间就能使人的心跳停止

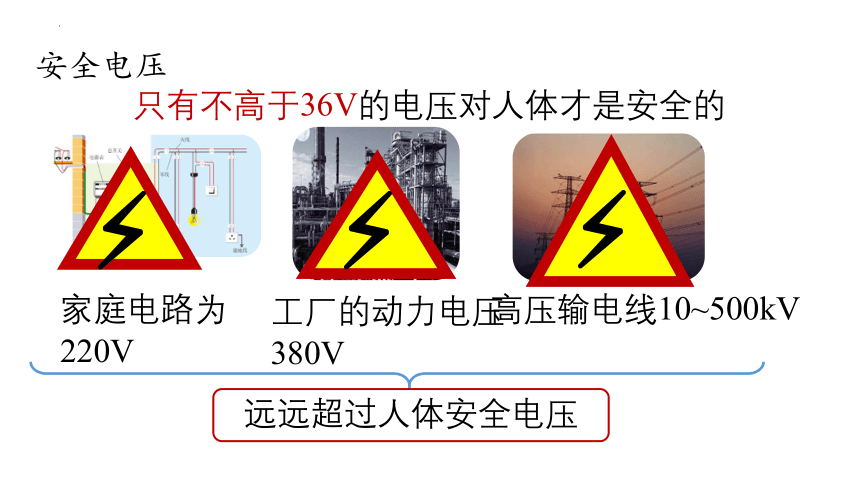

高压输电线10~500kV
工厂的动力电压380V
远远超过人体安全电压
只有不高于36V的电压对人体才是安全的
家庭电路为220V



安全电压
家庭电路的电压
工厂用的动力电路的电压
高压输电线路的电压
220 V
380 V
10 kV～500 kV
根据欧姆定律计算可能产生的最大电流：
I =　　= 　　　 = 2.2×10-2 A = 22 mA
U
R
220 V
104 Ω
家庭电路的电压值远远超过安全电压!
二、常见的触电事故
1．低压触电
家庭电路触电的两种情况。
观察上面两幅图片，在什么情况下会发生触电事故？
双线触电
单线触电
2.高压触电
高压带电体会在周围形成强大的电场，当人靠得很近时，容易产生电弧触电。
电弧触电
高压输电线掉在地上，当人经过该区域时，两脚之间存在相当高的电压，称做“跨步电压”。这时电流从一条腿流入，另一条腿流出，称跨步电压触电。
跨步电压触电
触电急救时，这种方法行吗？为什么？
不行，因为人是导体，用手去拉施救的人也会触电。
注意：在发生触电事故现场，千万不要用手去拉触电的同伴，而是要立即切断电源。
为什么高压线要架在高空？
高压电很危险。高压输电线路的电压高达几万伏甚至几十万伏，即使不直接接触，也能使人致死。
◆生活中容易引起触电的情况。
三、安全用电原则
1.家庭电路中防止触电措施
三、安全用电原则
1.家庭电路中防止触电措施
开关必须接在火线上
螺丝口灯泡尾
部接火线
三孔插座应有
接地线
1）不接触低压带电体，不靠近高压带电体；
2）更换灯泡、搬动电器前应断开电源开关；
3）不弄湿用电器，不损坏绝缘层；
4）保险装置、插座、导线、家用电器等达到使用寿命应及时更换。
2.安全用电原则：
注意防雷
雷电是自然界所产生的一种大气放电现象，是由带电荷的雷云引起的。各种雷电现象中雷云对大地的放电只占少数，但一旦发生，可能带来严重的危害。
作用：将电流通过避雷针引入大地，避免建筑物损坏
高大建筑的顶端都有针状的金属物，通过很粗的金属线与大地相连，可以防雷，叫做避雷针。
日常生活中遇雷雨天气：
①不要靠近金属栏杆，各种电器应暂停使用。
②迅速走进屋内或汽车内。
③不要手持金属杆的雨伞行走在户外。
④在高山上，若不能及时脱离，应该找没有积水的凹坑处双脚并拢后蹲下。
课堂总结
安全用电
电压越高越危险
注意防雷
常见的触电事故
低压触电
高压触电
安全用电原则
单线触电
双线触电
跨步电压触电
电弧触电
1.下列说法不正确的是，（ ）
A．在雷雨天，不要到大树下避雨
B．不要用湿布擦亮着的电灯
C．移动电器时，应先使它脱离电源
D．因输电线路短路引发火灾时，应立即泼水灭火
当堂训练
2.开关是电路的重要元件，既可确保安全用电，又能方便控制电路。学校的STEM课堂上，小科在家庭电路图中设置了五处开关(如图所示)。小江觉得该电路设计不合理，因为有几处开关必须处于常闭状态，所以无需设置，这几处开关是(　　)
A．1、2 B．1、4
C．2、4 D．3、5
3. 关于家庭电路和安全用电，下列说法正确的是（　　）
A. 家庭电路中，各种用电器都是串联的
B. 空气开关跳闸后，只需重新闭合即可
C. 使用验电笔时，手不要接触笔尾金属体
D. 家用电器的金属外壳要接地，防止触电
4. 下列关于电学知识说法正确的是（ ）
A.洗衣机使用三孔插座主要是为了防止雷击
B.使用测电笔时人手必须接触笔尾的金属体
C.验电器的金属箔片张开是因为带异种电荷
D.家庭电路中空气开关跳闸一定是发生短路
5．我国电力供电系统全球领先，为国家经济建设和人民生活提供了强有力的保障。如果用电不当也会给我们带来危害，下列做法符合安全用电要求的是(　　)
A．手机充电器永久地插在插座上
B．断开电源后，再更换灯泡
C．使用试电笔时，手直接接触它的笔尖
D．家庭电路保险丝断了，用铜丝代替保险丝
