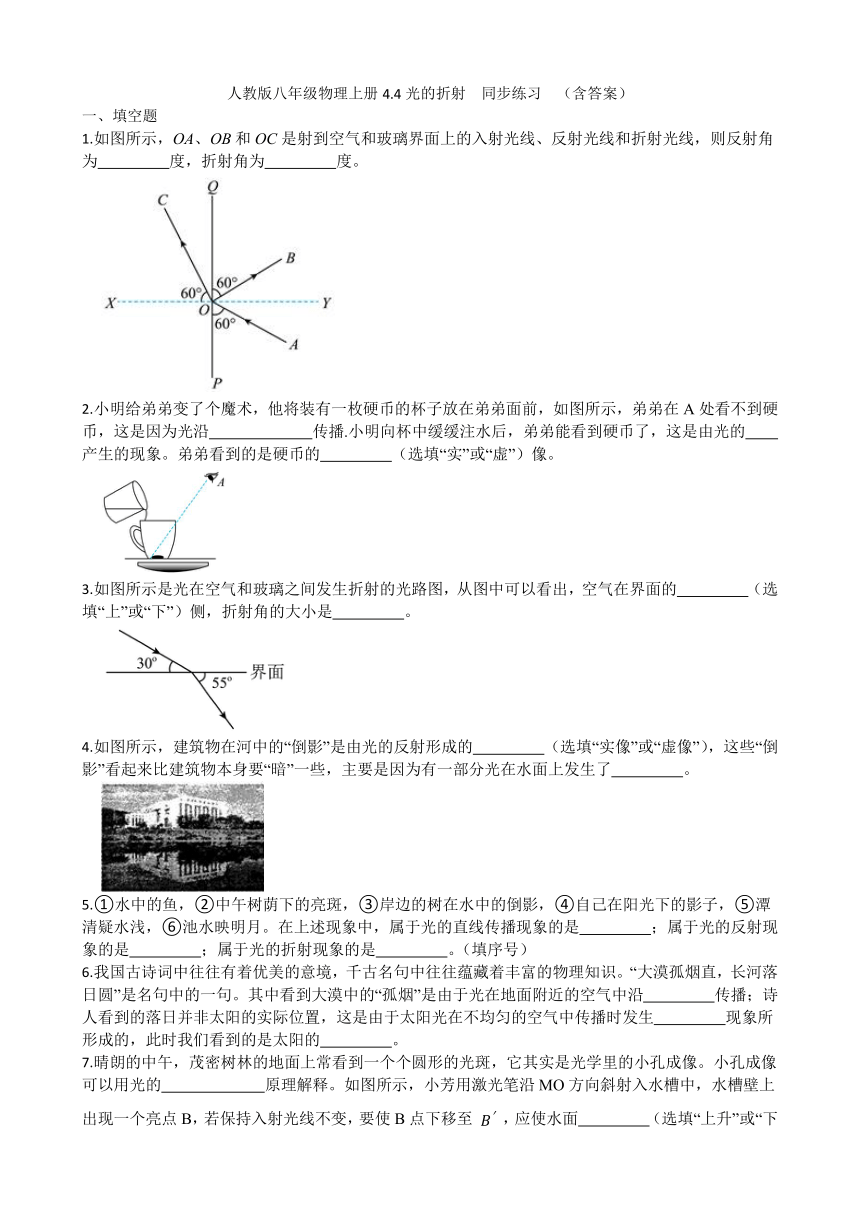

人教版八年级物理上册4.4光的折射 同步练习 （含答案）

人教版八年级物理上册4.4光的折射 同步练习 （含答案）
一、填空题
1.如图所示，OA、OB和OC是射到空气和玻璃界面上的入射光线、反射光线和折射光线，则反射角为　 　度，折射角为　 　度。
2.小明给弟弟变了个魔术，他将装有一枚硬币的杯子放在弟弟面前，如图所示，弟弟在A处看不到硬币，这是因为光沿　 　传播.小明向杯中缓缓注水后，弟弟能看到硬币了，这是由光的　 　产生的现象。弟弟看到的是硬币的　 　（选填“实”或“虚”）像。
3.如图所示是光在空气和玻璃之间发生折射的光路图，从图中可以看出，空气在界面的　 　（选填“上”或“下”）侧，折射角的大小是　 　。
4.如图所示，建筑物在河中的“倒影”是由光的反射形成的　 　（选填“实像”或“虚像”），这些“倒影”看起来比建筑物本身要“暗”一些，主要是因为有一部分光在水面上发生了　 　。
5.①水中的鱼，②中午树荫下的亮斑，③岸边的树在水中的倒影，④自己在阳光下的影子，⑤潭清疑水浅，⑥池水映明月。在上述现象中，属于光的直线传播现象的是　 　；属于光的反射现象的是　 　；属于光的折射现象的是　 　。（填序号）
6.我国古诗词中往往有着优美的意境，千古名句中往往蕴藏着丰富的物理知识。“大漠孤烟直，长河落日圆”是名句中的一句。其中看到大漠中的“孤烟”是由于光在地面附近的空气中沿　 　传播；诗人看到的落日并非太阳的实际位置，这是由于太阳光在不均匀的空气中传播时发生　 　现象所形成的，此时我们看到的是太阳的　 　。

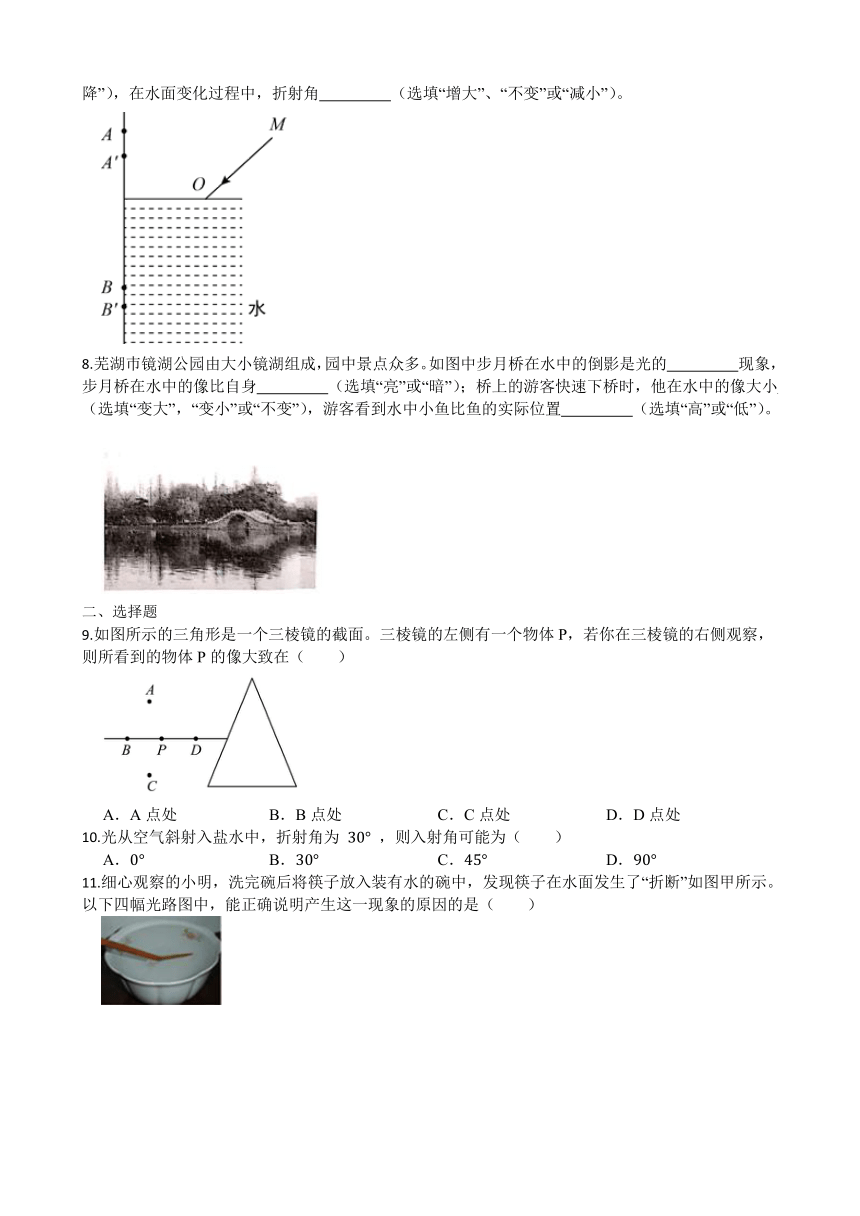

7.晴朗的中午，茂密树林的地面上常看到一个个圆形的光斑，它其实是光学里的小孔成像。小孔成像可以用光的　 　原理解释。如图所示，小芳用激光笔沿MO方向斜射入水槽中，水槽壁上出现一个亮点B，若保持入射光线不变，要使B点下移至 ，应使水面　 　（选填“上升”或“下降”），在水面变化过程中，折射角　 　（选填“增大”、“不变”或“减小”）。
8.芜湖巿镜湖公园由大小镜湖组成，园中景点众多。如图中步月桥在水中的倒影是光的　 　现象，步月桥在水中的像比自身　 　（选填“亮”或“暗”）；桥上的游客快速下桥时，他在水中的像大小　 　（选填“变大”，“变小”或“不变”），游客看到水中小鱼比鱼的实际位置　 　（选填“高”或“低”）。
二、选择题
9.如图所示的三角形是一个三棱镜的截面。三棱镜的左侧有一个物体P，若你在三棱镜的右侧观察，则所看到的物体P的像大致在（　　）
A．A点处 B．B点处 C．C点处 D．D点处
10.光从空气斜射入盐水中，折射角为 ，则入射角可能为（　　）
A． B． C． D．
11.细心观察的小明，洗完碗后将筷子放入装有水的碗中，发现筷子在水面发生了“折断”如图甲所示。以下四幅光路图中，能正确说明产生这一现象的原因的是（　　）
A． B．
C． D．
12.泰山云海是泰山顶峰的特有自然奇观之一，多在夏秋两个季节出现，宋代词人梅圣尧有 “晨登日观峰，海水黄金熔。浴出车轮光，随天行无踪”的绝句描述这奇观。当看见太阳刚从云海升起时，太阳实际的位置（　　）
A．位于云海上方 B．位于云海下方
C．与所见位置相同 D．无法判断
13.在平静的湖边看到“云在水中飘，鱼在云上游”。对于这一有趣现象的形成，下列说法正确的是（　　）
①看到的“云”是虚像
②看到的“鱼”是虚像
③看到“鱼在云上游”属于光的反射现象
④看到“云在水中飘”属于光的折射现象
A．只有①②正确 B．只有③④正确
C．只有①③④正确 D．①②③④都正确
14.如图是光源S发出的光线从水中斜射入空气中的光路图，下列关于人在岸上观察到光源S所成像的说法正确的是（　　）
A．光源S所成的虚像在直线①上 B．光源S所成的虚像在直线②上
C．光源S所成的实像在直线①上 D．光源S所成的实像在直线②上
三、画图题
15.画出光线通过玻璃砖的光路（保留必要作图痕迹）。
16.如图所示，在图中画出光线从水中射入空气时折射光线的大致位置；
四、实验探究题
17.某同学做探究光的折射特点的实验，如图是光从空气斜射入水中的光路图。
（1）在探究中，该同学在清水中滴入几滴牛奶并搅拌，在水面上方的空气中熏了点烟雾，这是为了　 　；
（2）实验中发现，折射光线，入射光线和法线在　 　（选填“同一”或“不同”）平面内；
α 0° 15° 30°
β 0° 15° 30°
γ 0° 11° 22.1°
（3）分析表中数据，可得出结论：
①光　 　入射到水中时，折射角为0°；
②光从空气斜射到水面时，将同时发生光的　 　和　 　现象；
③光从空气斜射时水面时，折射角随入射角的增大而　 　，且折射角始终　 　（选填“小于”，“大于”或“等于”）入射角。
答案
1.30°；60°
2.直线传播；折射；虚
3.上；35°
4.虚像；折射
5.②④；③⑥；①⑤
6.直线；折射；虚像
7.直线传播；上升；不变
8.反射；暗；不变；高
9.A10.C11.B12.B13.A14.A
15.解：如图所示：
16.解：如图所示：
17.（1）显现光路 （2）同一 （3）垂直；反射；折射；增大；小于
