新人教版九年级物理第十六章第一节_电压

课件21张PPT。金属中有大量自由电子所以能导电，可金属导体上的电子为什么能够定向移动？是谁在推动电荷发生定向移动呢？　　起电机两个放电球之间的电压高达几万伏。第一节、电压　　两次实验小灯泡的亮度相同吗？

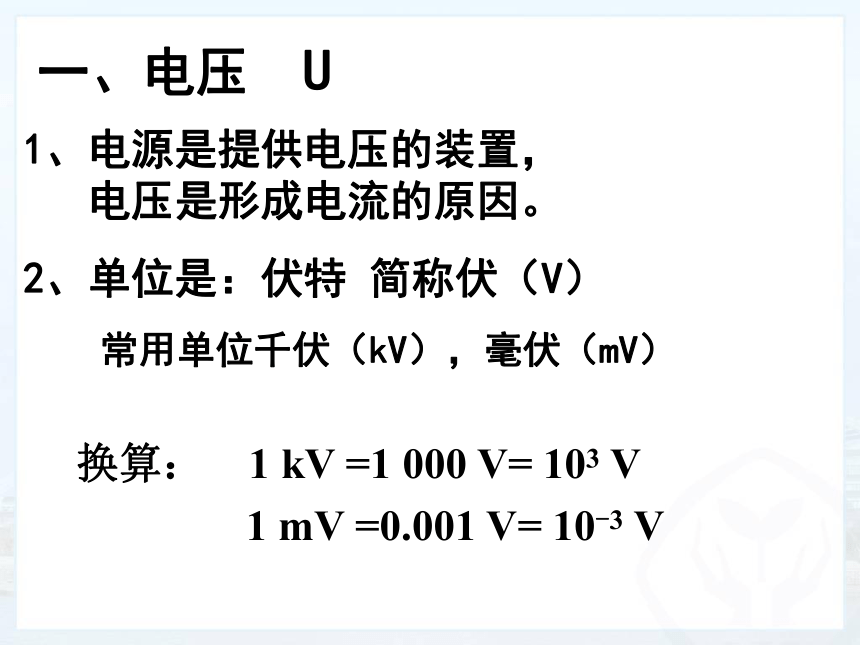

　　你认为是什么原因引起的？想想做做1、电源是提供电压的装置，
电压是形成电流的原因。
2、单位是：伏特 简称伏（V）
常用单位千伏（kV），毫伏（mV） 一、电压U
　　换算：　1 kV =1 000 V= 103 V
　　　　　 1 mV =0.001 V= 10-3 V身边的电压值家庭照明电路：220V一节蓄电池：2V干电池：
1.5V身边的电压值产生闪电时的电压：104～109V大型发电机：1.5×104V 电鳐的模样很怪,扁平身子,头和胸连在一起，浑身光滑无鳞，电鳐凭着自己的“电武器”，能随意放电，在海洋里几乎是无敌的,能产生200伏特以上的电压。
人如果不小心踩着海底的电鳐时，它放出的电足够将一个成年人电倒。
几种常见的电压：
①1节干电池：______ V
②1节蓄电池：______V
③家庭电路：_______V
④对人体安全电压： _________V
1.52220不高于36二、电压的测量——电压表315观察电压表电压表：
外观
接线柱
量程
分度值1、电压表的使用：
（１）、电压表必须并联在被测电路两端
（２）、使电流从 “＋”接线柱流入电压表，从“－”接线柱流出电压表。
（３）、选择合适的量程(若不能判断，则先用大量程“试触”，然后再选择合适的量程)。
（４）、电压表可以直接接在电源两极，测出电源电压 判断下列电压表的连接 是否正确判断下列电压表分别测的
是哪里的电压？L1L22、电压表的读数：
要正确、快速的读出电压表上的读数要做到如下几点：
（1）明确电压表的量程。即电压表的接线柱连的是0~3V还是0~15V的量程。
（2）明确电压表在该量程下大格、小格代表的电压值。
（3）接通电路后，看看表针向右总共偏过了多少个大格、小格，这样就能快速、准确的知道电压的多少。
即:先看量程后看盘，大格小格相加算。
二.电压的测量——电压表三、练习
1、下列说法中正确是（ ）
A.电路两端有电压，电路中就一定有持续的电流
B.导体中有大量的自由电荷，只要构成通路，导体中就会有电流
C.电压是电路中形成电流的原因
D.电路中有电流不一定有电压C2、关于电压表的使用，正确的是（ ）
A.电压表不能直接测量电源电压，否则会烧坏
B.尽可能选大的量程，以免损坏电压表
C.经试触后，被测电压不超过小量程时，应选用较小量程
D.电压表接入电路时，不用考虑“+”“-”接线柱的接法C3、如图所示，要使电压表测灯L2两端的电压，正确的电路图是（ ）D
