15.4 电流的测量
手电筒的光亮和汽车前灯的光亮对比
黑夜闪电的光亮和街上彩灯的闪亮对比
想一想
　　1．电流（I）：表示电流强弱的物理量。
　　2．单位：安培，简称安，符号是A。
　　电流的常用单位：
　　毫安（mA） 1 mA=10-3 A
　　微安（mA） 1 mA =10-6 A
　　你认为电力机车和手机工作时的电流有什么不同？
一、电流的强弱
A

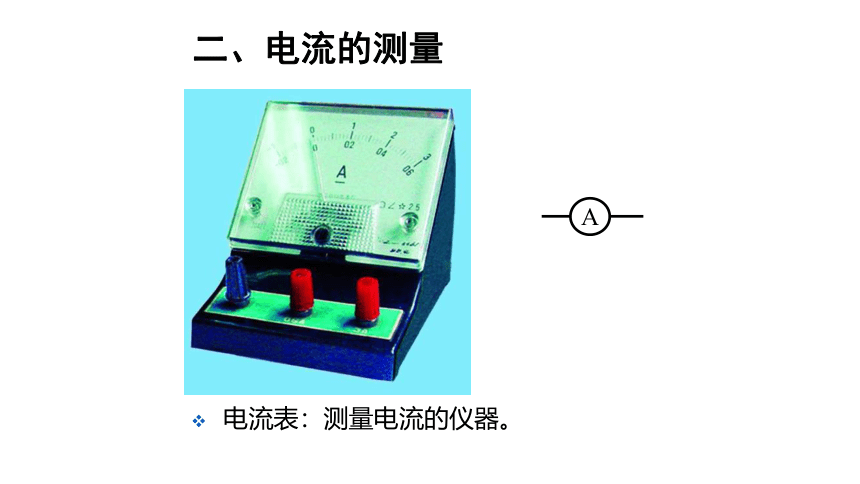

电流表：测量电流的仪器。
二、认识电流表
二、电流的测量

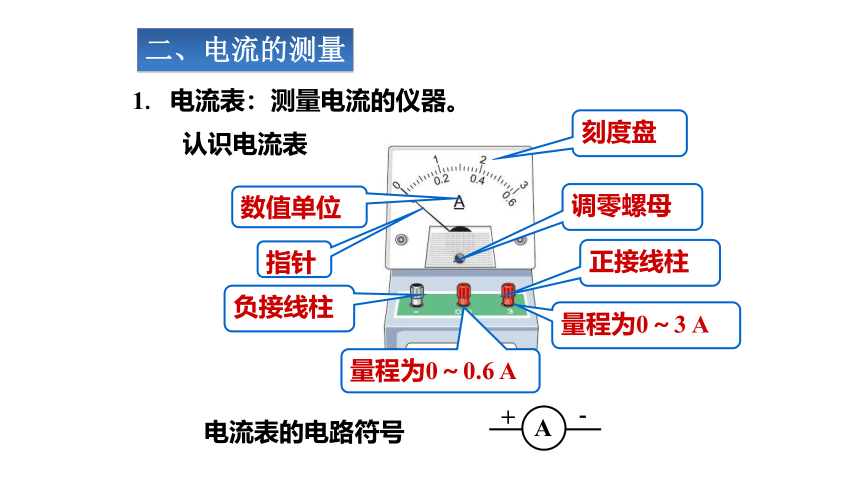

刻度盘
数值单位
指针
调零螺母
正接线柱
负接线柱
量程为0～0.6 A
量程为0～3 A
1. 电流表：测量电流的仪器。
A
+
－
二、电流的测量
　　认识电流表
　　电流表的电路符号
实验室常用的电流表有三个接线柱，左边接线柱标有“－”，其余的两个接线柱分别标有“0.6”和“3”.
认识电流表
1．如果将标有“－” 和“0.6”的接线柱接到电路中，表示选用_________的量程。当指针指到满刻度时，表示电流为0.6A。读数时，应以刻度盘_______的刻度为准，电流表的分度值为______A。
0.02
0～0.6A
下排
认识电流表
电流表的使用规则
（1）调零
（2）串联
电流表的使用规则
（3）“+”进“-”出
电流表的使用规则
（4）合适量程
（5）不允许把电流表直接
连接到电源的两极。
提示：为避免电流过大损坏电流表，在不能事先估算电流的情况下，要先闭合开关然后迅速断开（叫做“试触”），看看在开关闭合的瞬间指针的偏转是否在最大测量范围内。
指针偏转程度相同，大量程读数是小量程读数的5倍。
【读数练习】
认识电流表
电流表读数的方法
一 明确所选的量程；
二 确定电流表的分度值 ；
三 接通电路后，观察指针一共偏转过了多少个小格.分度值×小格数=电流值
课堂练习
1. 如图所示，甲、乙两个电流表的示数分别为_____A和______A。
1.6
甲
乙
0.46
课堂练习
2.如图所示，能直接测量通过灯L1的电流的是（　　）
D
