16.1 电压

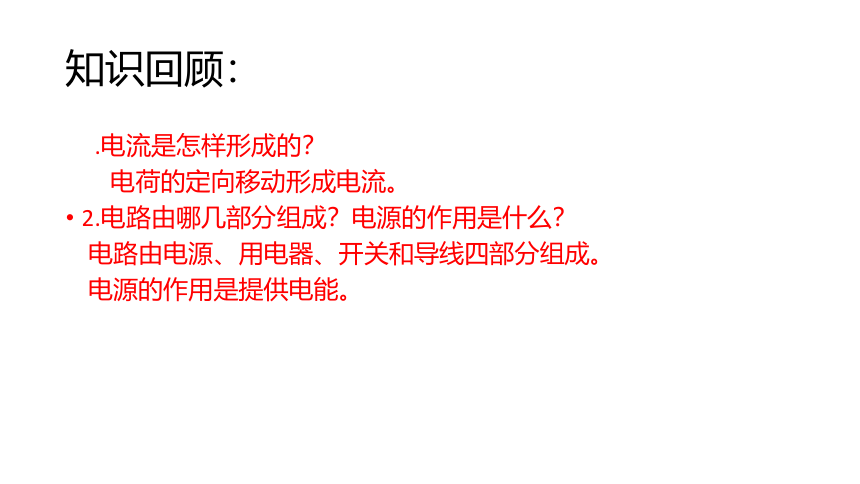

知识回顾:
1.电流是怎样形成的?
电荷的定向移动形成电流。
2.电路由哪几部分组成?电源的作用是什么?
电路由电源、用电器、开关和导线四部分组成。
电源的作用是提供电能。

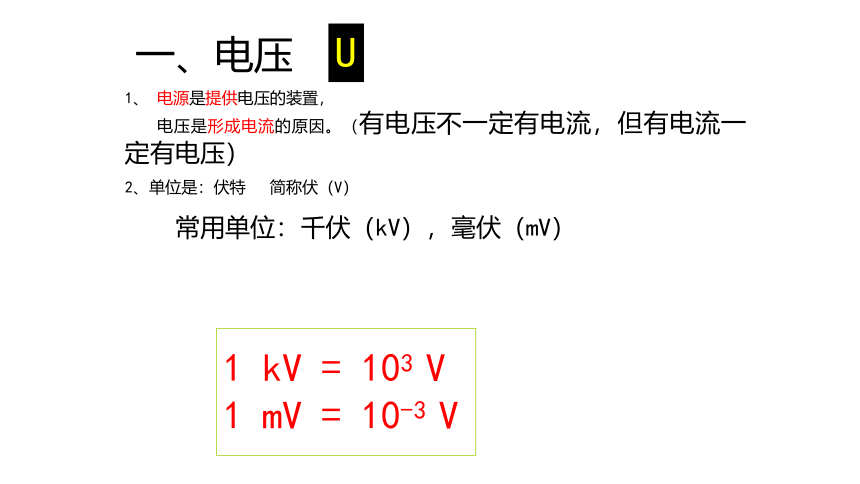

1、 电源是提供电压的装置,
电压是形成电流的原因。(有电压不一定有电流,但有电流一定有电压)
2、单位是:伏特 简称伏(V)
常用单位:千伏(kV),毫伏(mV)
一、电压
U
1 kV = 103 V
1 mV = 10-3 V

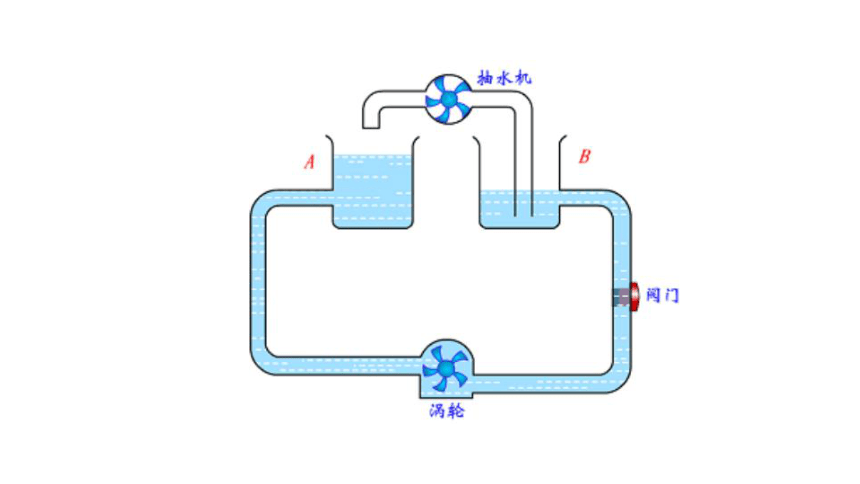

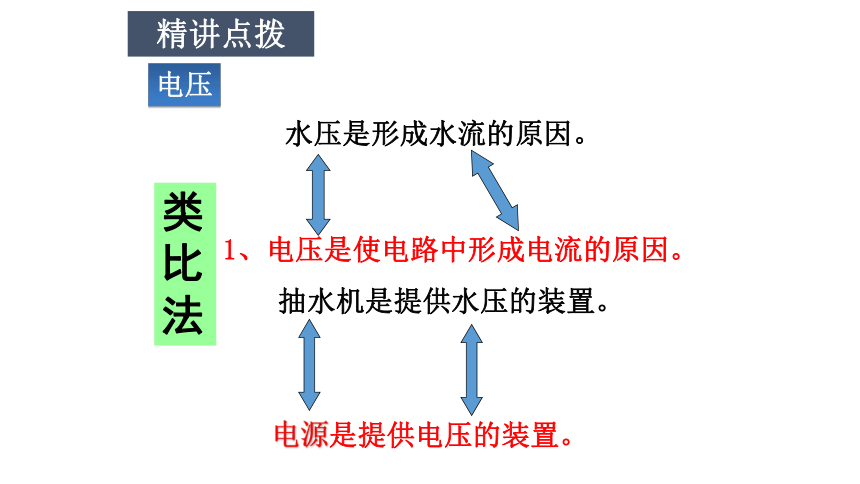

水压是形成水流的原因。
抽水机是提供水压的装置。
1、电压是使电路中形成电流的原因。
电源是提供电压的装置。
类比
法
电压
精讲点拨
阅读教材56页小资料,了解常见电压值。
人体的安全电压 不高于36V

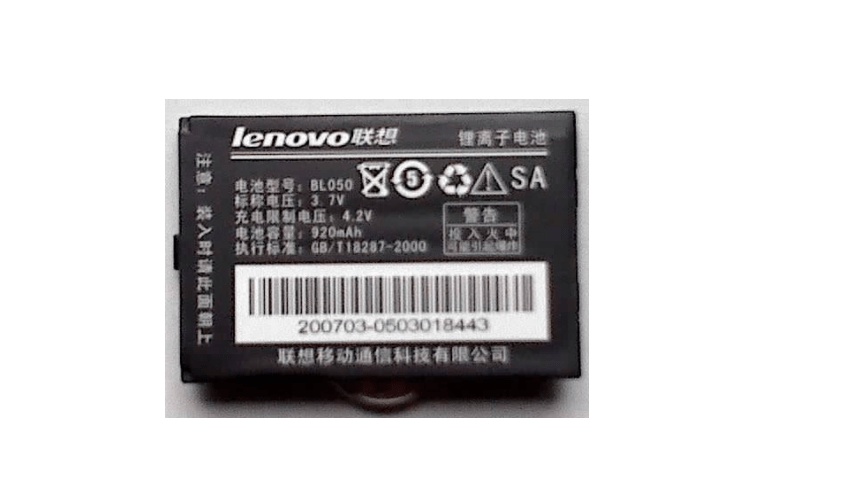

常见的电压 / V
《超凡蜘蛛侠 2》
“会放电的鱼”
电鳐
小资料:
电鳗人
电鳗
二、电压表
2、种类
{
1、用途:
用来测量电路或用电器两端的电压值
教学用电压表
学生用电压表
观察电压表
电压表:
外观
接线柱
量程
分度值
1、认识电压表
电压表是测量电压的重要仪器,它的元件符号是:
V
电压表有两个量程:
图a表示选用 量程,分度值为 ;
图b表示选用 量程,分度值为 ;
0~3V
0.1V
0~15V
0.5V
四、电压表
电压表的使用方法:
校零:检查电压表的指针是否对准零刻度线,如有偏差,进行校正。
并联:电压表必须并联在被测电路两端,使电流从 “+”接线柱流入电压表,从“-”接线柱流出电压表。
使被测电压不超出电压表量程:在已知电压大小的情况下,直接选择合适的量程;若不能判断,则先用大量程“试触”,然后再选择合适的量程。
二.电压的测量——电压表
实验:

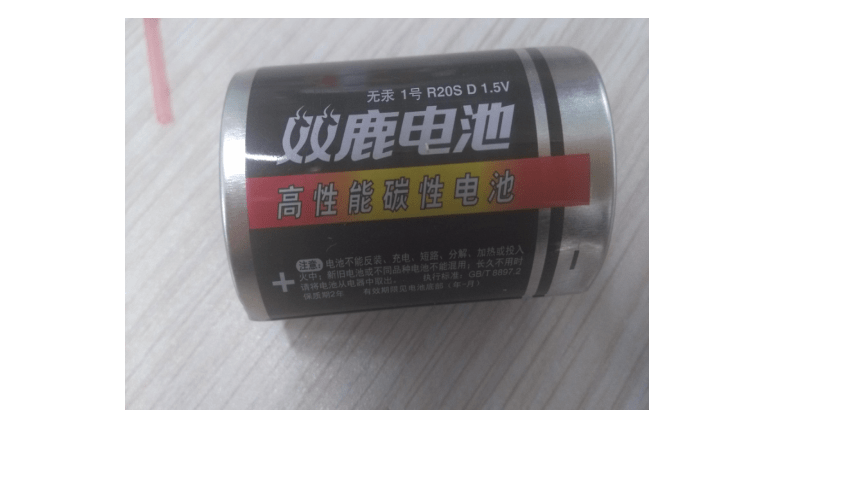

1、测量一节电池的电压
2、测量两节串联电池的电压
3、测量串联电路中L1两端的电压
1.(巴中市)在下面的电路中,闭合开关S,能用电压表测量L2两端电压的是( )
A
2.关于电压表的使用,正确的是( )
A.电压表不能直接测量电源电压,否则会烧坏
B.尽可能选大的量程,以免损坏电压表
C.经试触后,被测电压不超过小量程时,应选用较小量程
D.电压表接入电路时,不用考虑“+”“-”接线柱的接法
3.(湘西州)如图所示,小红正准备将一电表接入电路中,她这是要测量电路中的_______。
