15.2 电流和电路
一、电流
　　1．电流的形成：电荷的定向移动形成电流

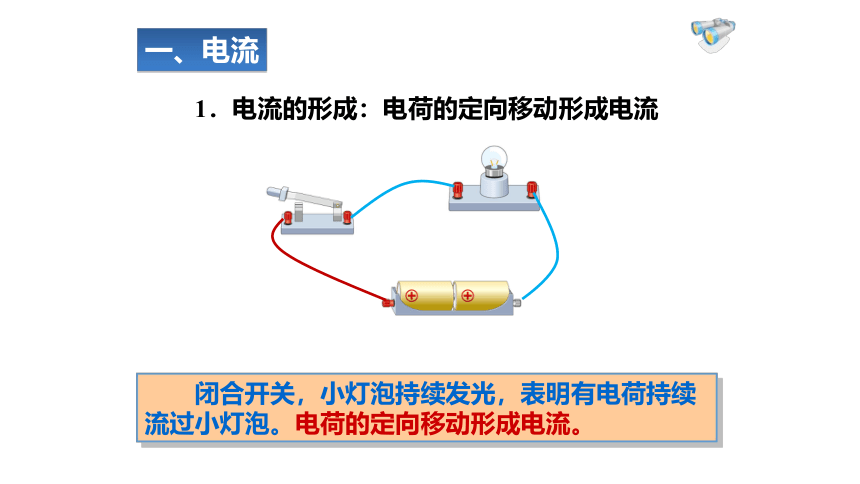

　　闭合开关，小灯泡持续发光，表明有电荷持续流过小灯泡。电荷的定向移动形成电流。
　　2．电流的方向：正电荷定向移动的方向规定为电流的方向。
正极
负极
一、电流
想想做做

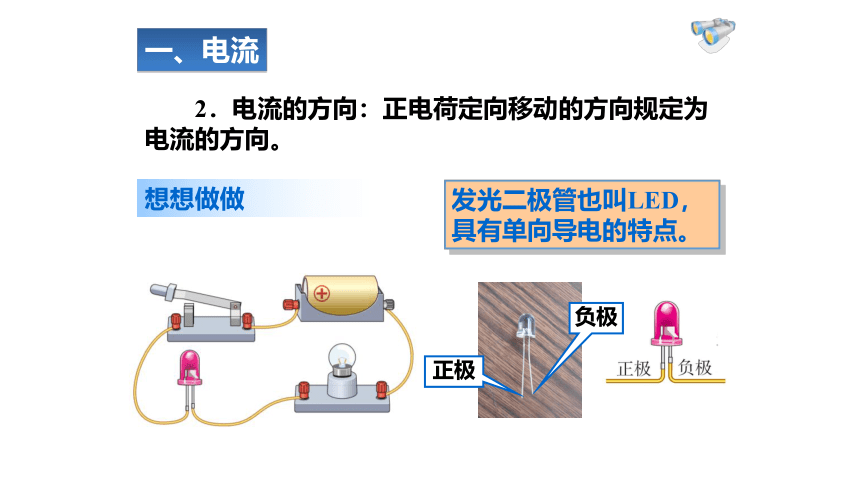

发光二极管也叫LED，具有单向导电的特点。
　　（1）自由电子的定向移动与电流方向相反；
　　（2）在电源外部，电流的方向是从电源的正极流向负极。
一、电流

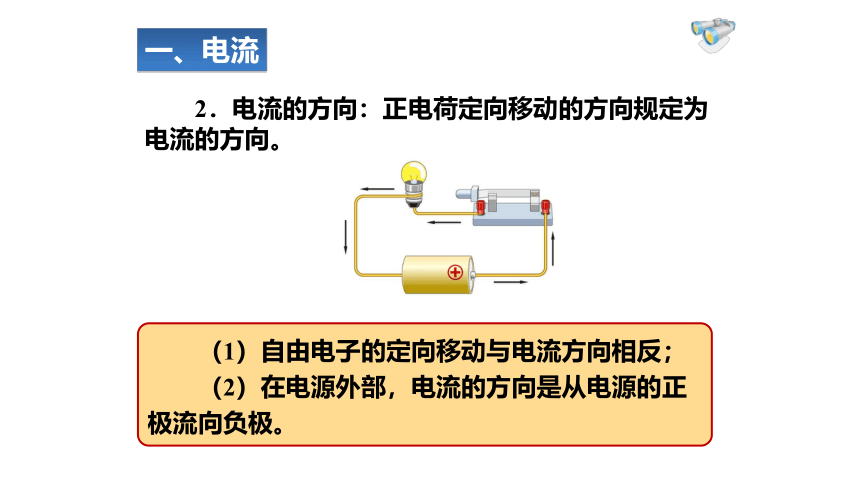

　　2．电流的方向：正电荷定向移动的方向规定为电流的方向。
　　（1）电 源：
　　（2）用电器：
　　（3）导 线：
　　（4）开 关：
提供电能
消耗电能
输送电能
控制电路
注意：只有在闭合电路中才有电流。
2．电路元件的作用
你还知道哪些电源？
二、电路的构成
1.定义：用符号表示电路连接的图，叫做电路图。
图1
图2
熔断器
发热器
保温指示灯
加热指示灯
图3
　　图2是电饭锅下面的电路。是不是眼花缭乱？
三、电路图
2.常见的电路元件符号。
三、电路图
三、电路图
3.画电路图
例题
练习
请画出以下电路的电路图。
M
总结
电路图的画法要点：符号规范、横平竖直。
电 路 图
画电路图的注意事项
1.整个电路图呈长方形，导线要横平竖直
2.元件位置分布要均匀，不要画在拐角处。
－
＋
通路：
　　处处连通，用电器能够工作的电路。
电路的状态
特点：电路中有电流，且用电器正常工作。
短路
直接把导线接在电源两极
电路会有极大的电流，可能把电源烧坏，这种情况是不允许的。
通路
接通的电路
电路中有电流，用电器正常工作。
通路：开关闭合、处处连通的电路。
短路：不经过用电器而直接跟电源两极相连的电路，短路时会损坏电源和导线，分为两种。
断路：也叫开路，开关断开，或在某处断开的电路。
总结：电路图的三种状态
通路
断路
短路
1．请分析如下电路图，指出连错的导线，并改正。
2．请分析如下电路图，指出连错的导线，并改正。
