第三节 电阻

课件29张PPT。电 阻 第十六章 第３节天河口中学 九（2）班

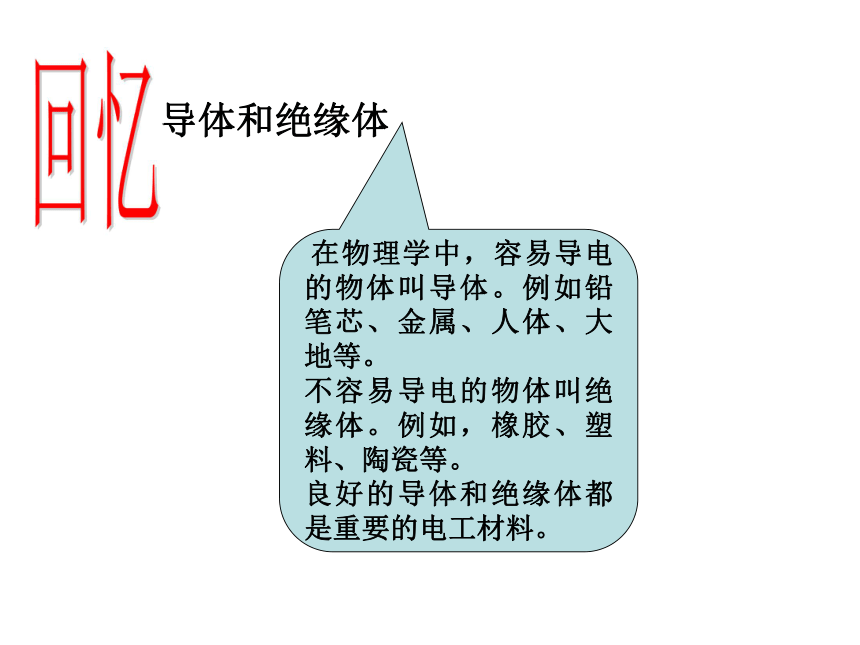

2013、10导体和绝缘体 在物理学中，容易导电的物体叫导体。例如铅笔芯、金属、人体、大地等。
不容易导电的物体叫绝缘体。例如，橡胶、塑料、陶瓷等。

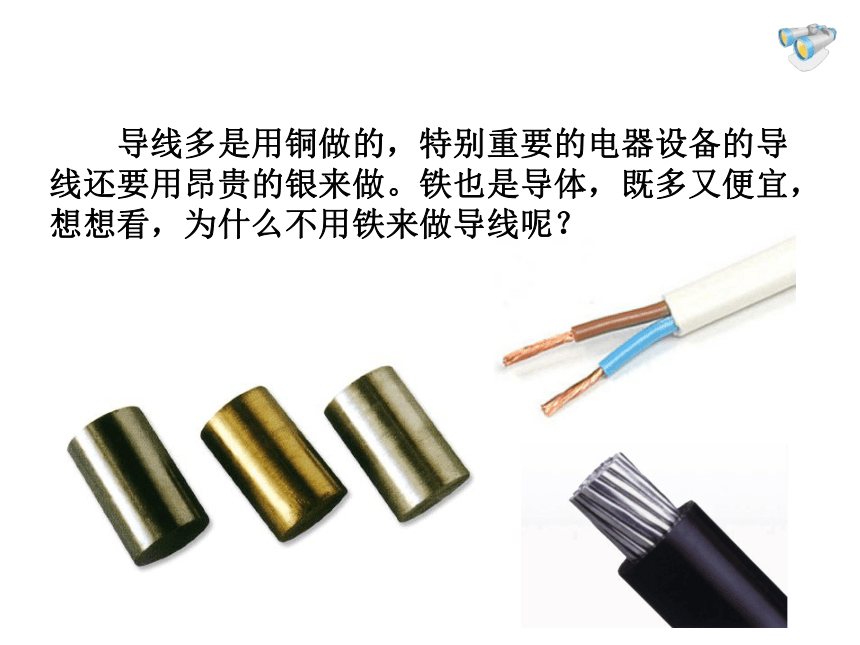

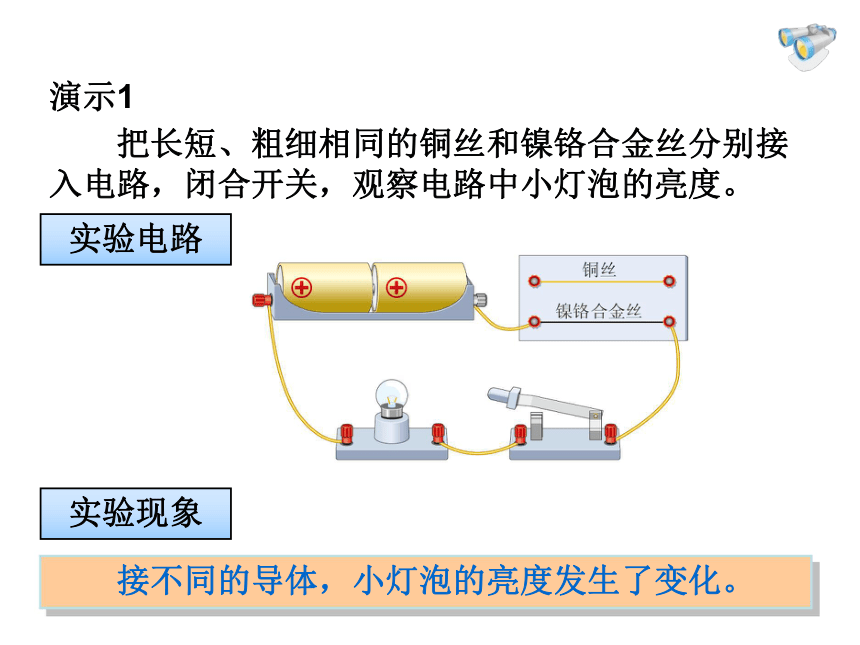

良好的导体和绝缘体都是重要的电工材料。回忆　　导线多是用铜做的，特别重要的电器设备的导线还要用昂贵的银来做。铁也是导体，既多又便宜，想想看，为什么不用铁来做导线呢？演示1　　把长短、粗细相同的铜丝和镍铬合金丝分别接入电路，闭合开关，观察电路中小灯泡的亮度。　　接不同的导体，小灯泡的亮度发生了变化。实验电路实验现象　　在上述实验中，接入电流表，观察电流表的示数变化，并继续观察小灯泡的亮度。实验电路实验现象　　把铜丝接入电路时，电流表的示数较大，小灯泡较明亮；

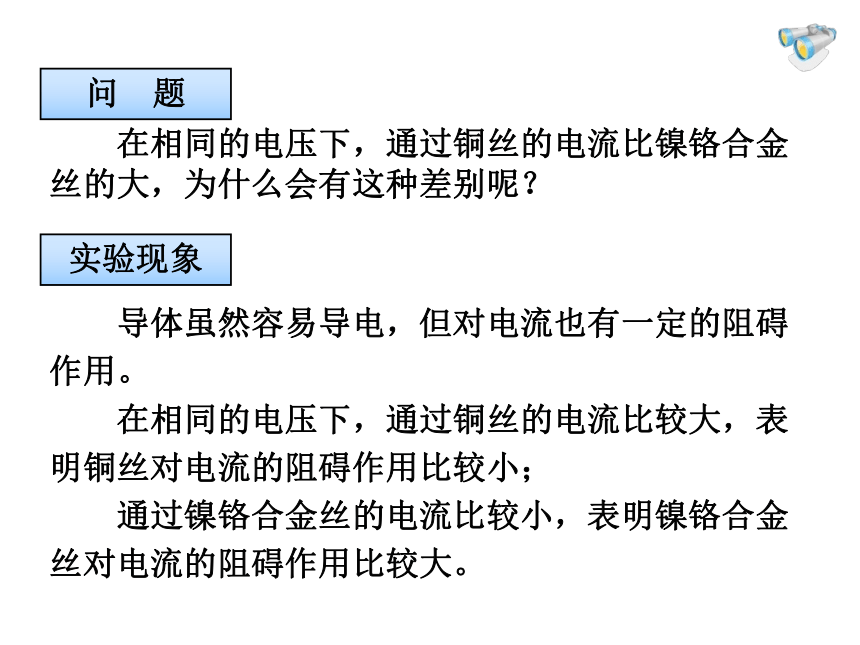

　　把镍铬合金丝接入电路时，电流表的示数较小，小灯泡较暗。 　　演示2　　导体虽然容易导电，但对电流也有一定的阻碍作用。
　　在相同的电压下，通过铜丝的电流比较大，表明铜丝对电流的阻碍作用比较小；

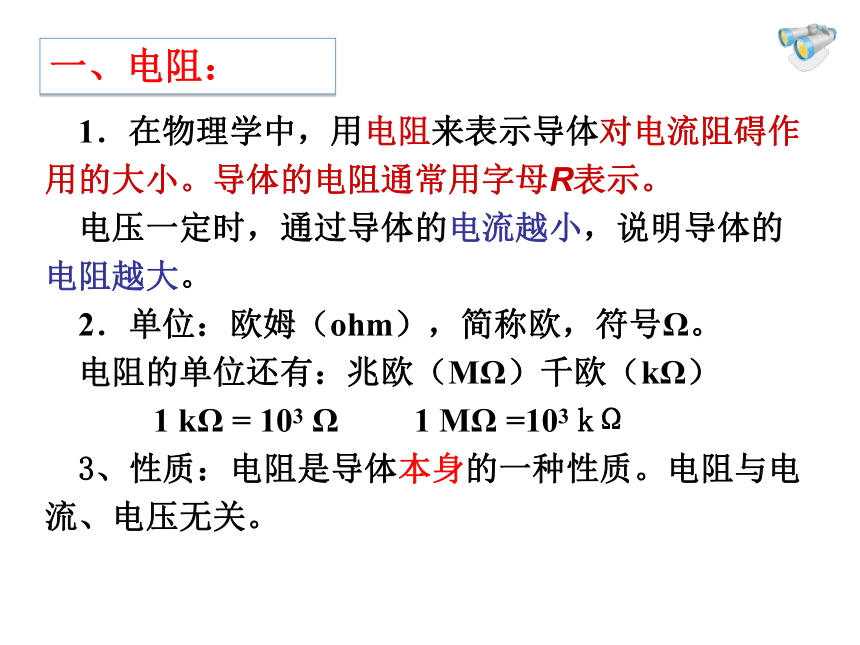

　　通过镍铬合金丝的电流比较小，表明镍铬合金丝对电流的阻碍作用比较大。　　在相同的电压下，通过铜丝的电流比镍铬合金丝的大，为什么会有这种差别呢？实验现象问　题　1．在物理学中，用电阻来表示导体对电流阻碍作用的大小。导体的电阻通常用字母R表示。
　电压一定时，通过导体的电流越小，说明导体的电阻越大。
　2．单位：欧姆（ohm），简称欧，符号Ω。
　电阻的单位还有：兆欧（MΩ）千欧（kΩ）
1 kΩ = 103 Ω 1 MΩ =103 kΩ
3、性质：电阻是导体本身的一种性质。电阻与电流、电压无关。
一、电阻：欧姆 (1789-1854) ??乔治·西蒙·欧姆，德国物理学家。1787年3月16日出生于德国埃尔兰根。欧姆是家里七个孩子中的长子，他的父亲是一位熟练的锁匠，爱好哲学和数学。欧姆从小就在父亲的教育下学习数学，这对欧姆以后的发展起了一定的作用。
欧姆在物理学中的主要贡献是发现了欧姆定律。另外，欧姆还发现了电阻与导线的长度及横截面的关系
为纪念他，电阻的单位“欧姆”，以他的姓氏命名。

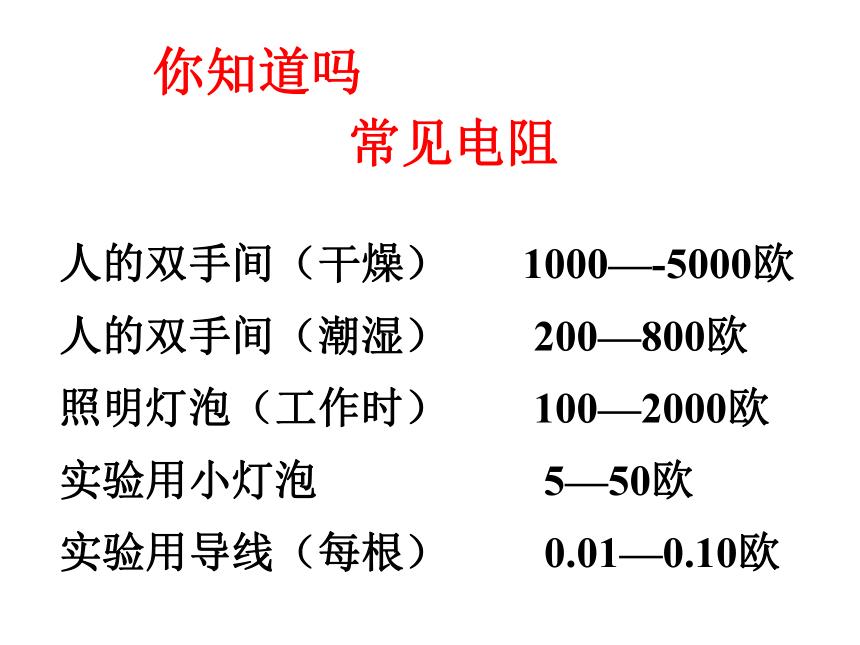

你知道吗
常见电阻
人的双手间（干燥） 1000—-5000欧
人的双手间（潮湿） 200—800欧
照明灯泡（工作时） 100—2000欧
实验用小灯泡 5—50欧
实验用导线（每根） 0.01—0.10欧　　4．电阻器
　　在电子技术中，我们常用到有一定电阻值的元件——电阻器，也叫做定值电阻，简称电阻。电路图中用符号 表示。 那么，电阻的大小与哪些因素有关呢?——先猜想一下。猜想也要有一定的依据，可不能瞎猜哟！猜想一 导体的电阻可能与导体的材料有关猜想二 导体的电阻可能与导体的长度有关猜想三 导体的电阻可能与导体的粗细有关猜想四 导体的电阻可能与导体的温度有关一个科学量可能与多个因素有关时，如何展开研究？控制变量法1．导体电阻与材料的关系。你会选择哪两根导体做实验？ 实验结果：
长度、粗细相同的导体，电阻大小与材料有关。1．探究导体电阻与材料的关系。 控制的不变量有＿＿、＿＿、＿＿。长度　粗细 温度　大
小小
大2．导体电阻与长度的关系。你会选择哪两根导体做实验？2．探究导体电阻与长度的关系。 控制的不变量有＿＿、＿＿、＿＿。材料　粗细　温度 实验结果：
材料、粗细相同的导体，长度越大，电阻＿＿。越大大
小小
大3、导体的电阻与粗细的关系 你会选择哪两根导体做实验？3、研究导体的电阻与粗细的关系控制的不变量有＿＿、＿＿、____。 实验结果：
材料、长度相同的导体，越粗，电阻＿＿。材料　长度 温度 越小4．导体电阻与温度的关系。
说明了导体的电阻还跟温度有关。对大多数导体（金属导体）来说，温度越高，电阻越大。但也有少数导体（非金属导体），电阻随温度的升高而减小。
4．探究导体电阻与温度的关系。 　　在其他条件相同的情况下，电阻较小的材料导电性能较强；反之，电阻较大，导电性能较弱。右图展示的是不同材料在导电性能上的排序，从上至下，材料的导电性能依次减弱。知识点探究
1.下列关于电阻的说法正确的是（ ）
A、导体通电时有电阻，不通电时没有电阻
B、通过导体电流越大，电阻越大
C、导体两端电压越大，电阻越大
D、导体电阻是导体本身性质
D2.关于导线电阻的大小，下列说法中正确的是（温度对电阻的影响可以不计） （ ）
A.横截面积越大的导线，电阻越小
B.横截面积相同的导线，长导线的电阻大
C.长度相同的导线，细导线的电阻大
D.同种材料制成的长短相同的导线，粗导线的电阻小D 3、 “铜导线比铁导线的电阻小。”这种说法对吗？应当怎么说？4.长10米、电阻均为10欧的铜导线两根，接成为20米的导线，接长后的导线电阻为 ( )
A．10欧 B．20欧 C．5欧 D．40欧
5.横截面积为1毫米2、电阻均为1欧的镍铬合金线两根，合并成横截面积为2毫米2的导线，合并后的导线电阻为 ( )
A．1欧 B．2欧 C．0．5欧 D、4欧BC实际应用

家庭用的白炽灯的灯丝断了，有时适当动一动灯泡可以将灯丝搭上，这时灯丝的电阻跟原来比怎样改变？减少再见
