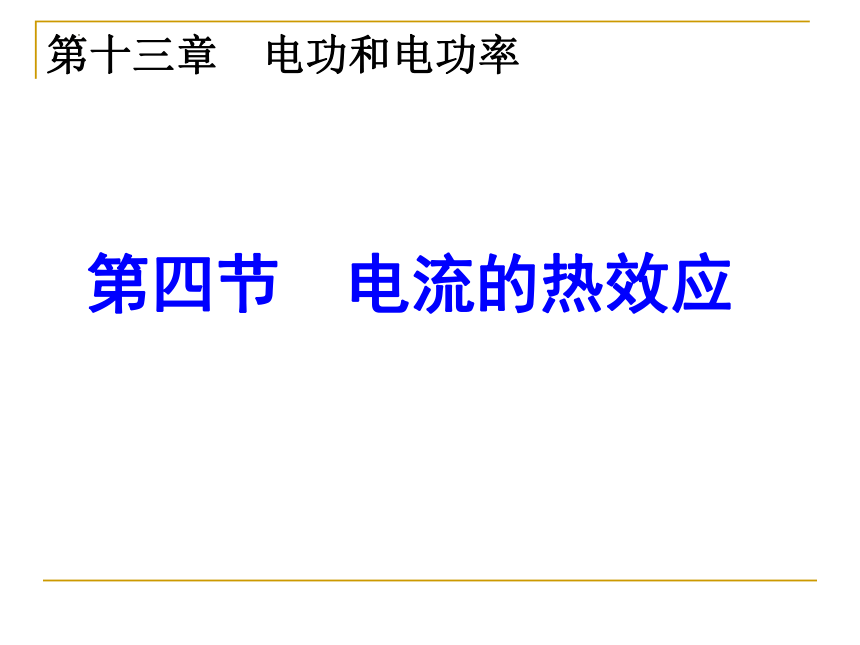

第十三章 电功和电功率
第四节 电流的热效应
电流做功的过程就是电能转化为其它形式能的过程。
灯泡、电视机、电脑主机和显示器,长时间工作后外壳会发热.这是什么原因
电流通过导体时,导体会发热,这种现象叫做电流的热效应.
一、电流的热效应
利用电流热效应工作的装置——电热器
之所以会发热,是电能转化为内能。
一、电流的热效应:
电流通过导体时,导体会发热,电能转化为内能,这种现象叫做电流的热效应。
点亮的灯泡过一会儿会烫手,说明什么?
导线和电熨斗串联,为什么电熨斗很热而导线并不很热?说明什么?
1.猜一猜:电流产生的热量与哪些因素有关?
电流、电阻、通电时间
控制电流I、时间t相同:研究电阻R变化→ 对电热Q的影响
控制电阻R、时间t相同:研究电流I变化→对电热Q的影响
控制电阻R、电流I相同:研究时间t变化→对电热Q的影响





点亮的灯泡过一会儿会烫手,说明什么?
电流通过导体产热,其中所产生的热量既看不见也摸不着如何测量呢?
既看不见也摸不着的科学量
既看得见也能测量的科学量
转化
转化
利用电流通过导体产生的热量,使液体的温度升高,利用液体温度升高的多少来判断电热的多少。(转换法)

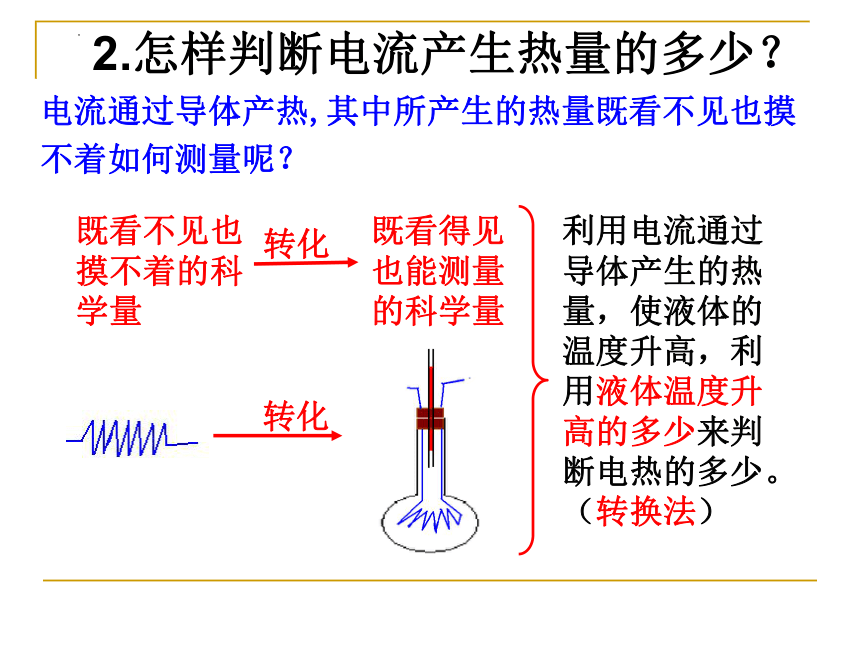

2.怎样判断电流产生热量的多少?
3.要想比较不同的电热使液体温度升高的不同,对液体有什么要求?
采用种类、质量初温都相同的液体并且液体的比热容比较小、升温快、易于观察
R1
R2
电路中, R1____ R2(大于、小于、等于),甲、乙两烧瓶中的液体,______液体温度升的高

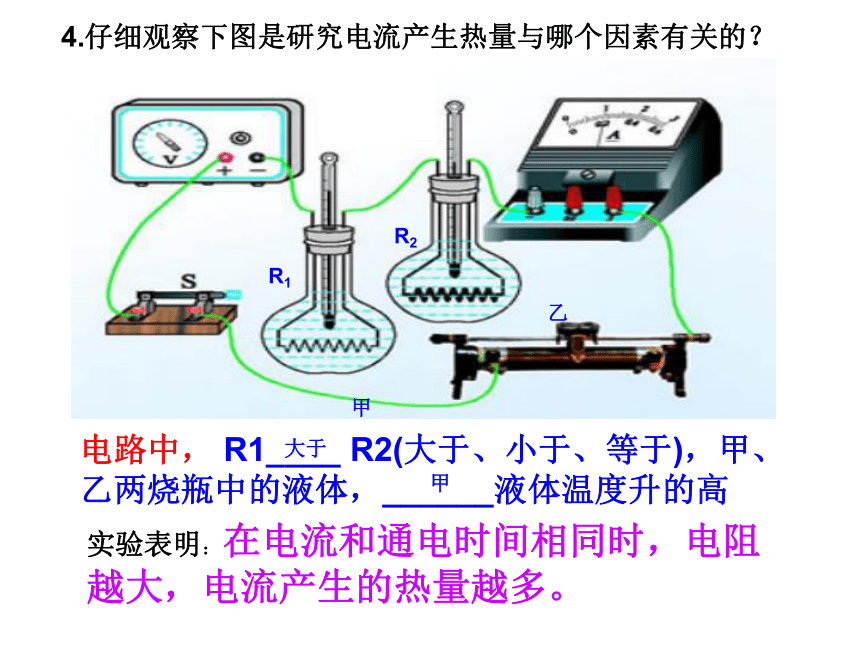

4.仔细观察下图是研究电流产生热量与哪个因素有关的?
实验表明:在电流和通电时间相同时,电阻越大,电流产生的热量越多。
大于

R1 = 5 Ω
R2 = 10 Ω
A

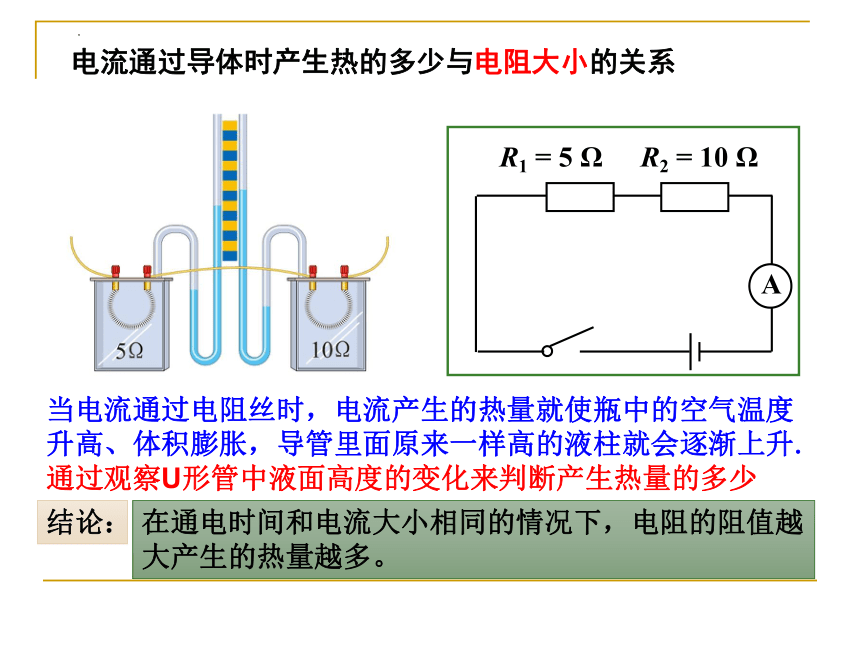

电流通过导体时产生热的多少与电阻大小的关系
在通电时间和电流大小相同的情况下,电阻的阻值越大产生的热量越多。
结论:
当电流通过电阻丝时,电流产生的热量就使瓶中的空气温度升高、体积膨胀,导管里面原来一样高的液柱就会逐渐上升.通过观察U形管中液面高度的变化来判断产生热量的多少
仔细观察下图是研究电流产生热量与哪个因素有关的?
电路中, I1____ I2(大于、小于、等于),甲、乙两烧瓶中的液体,______液体温度升的高
R1
R2


实验表明:在电阻和通电时间相同时,电流越大,电流产生的热量越多。
小于

电流通过导体时产生热的多少与电流大小的关系
I = 2I1
I
A
R = 5 Ω
R = 5 Ω
R = 5 Ω
I1
在通电时间和电阻大小相同的情况下,通过电阻的电流越大产生的热量越多。
结论:
当电流通过电阻丝时,电流产生的热量就使瓶中的空气温度升高、体积膨胀,导管里面原来一样高的液柱就会逐渐上升.通过观察U形管中液面高度的变化来判断产生热量的多少
仔细观察下图是研究电流产生热量与哪个因素有关的?
实验表明:在电阻和电流相同时,通电时间越长电流产生热量越多。
保持R、I一定,探究Q与t的关系
每隔一分钟记录一下温度计的示数
结论1:在电流和通电时间相同的条件下,电阻越大,电流产生的热量越多。
结论2:在电阻和通电时间相同的条件下,电流越大,电流产生的热量越多。
结论3:在电流和电阻相同的条件下,通电时间越长,电流产生的热量越多。
实验结论:
问题1. 灯泡接入电路中时,灯泡和电线中流过相同的电流,灯泡和电线都要发热,可是实际上灯泡热得发光,电线的发热却觉察不出来。这是为什么
灯泡的电阻比电线大得多,在电流和通电时间相同时,电阻越大,电流产生的热量越多。灯泡产生的热量更多。
5.生活中电的热现象
问题2. 假如在照明电路中接入大功率的电炉,电线将显著发热,有可能烧坏它的绝缘皮,甚至引起火灾。这又是为什么?
大功率用电器的电流过大,在电阻和通电时间相同时,电流越大,电流产生的热量越多。引起导线发热过多。
1、内容:电流通过导体产生的热量跟电流的平方成正比,跟导体的电阻成正比,跟通电时间成正比这个规律叫焦耳定律
2、公式: Q=I2Rt
I的单位用安(A) R的单位用欧(Ω)t的单位用秒(s)  Q的单位用焦(J)
二、焦耳定律
英国 焦耳
新知应用:
一根60 的电阻丝接在36V的电源上,在5min内共产生多少热量
解: I=U/R=36V/60 =0.6A
Q=I2Rt=(0.6A)2×60 ×300s
=6480J
①纯电阻电路,电流所做的功只转化为内能,电路消耗的电能和生成的内能在数值上是相等的,即W=Q,如电灯、电炉、电热器、电熨斗等.
Q=I2Rt=W=UIt=U2/Rt=Pt
②非纯电阻电路,如含有电动机、电解槽等,电流做的功一部分转化为内能,大部分转化为机械能,通过线圈电阻R的电流仍使线圈发热,产生的热量Q=I2Rt,但此时Q≠W,而是Q<W,即W=Q+机械能.
3、电功与电热的联系:
焦耳定律 Q = I2Rt适用于任何电路
新知应用
某电炉上标有“220V800w”字样接在220V的电路中,1min电炉丝产生的热量是多少焦?
解:电炉丝产生的热量是
Q=W=Pt=800W×60s
=48000J
电烙铁
电热水壶
电热毯
电油炸锅
电饭煲
电熨斗
电热器的主要组成部分是发热体,发热体是由电阻率大、熔点高的电阻丝绕在绝缘材料上制成的。
4、电热的利用
1.图中是我们常见的家用电器,它们的工作原理是什么?
2.电流的热效应是否总对人们有利?怎样防止电热产生的危害?请举例说明。
电脑中的CPU在工作时要产生热,如果过热就会损坏芯片,所以要在芯片上加装散热片和风扇.
5、电热的防止
防止电热的方法:设置散热孔,散热片或在发热部位安装电风扇。
优点:清洁、无污染、热效率高,便于控制和调节等 。
缺点:浪费电能,使电线老化,影响用电器使用寿命,甚至有被烧毁的危险。
6、电热器有什么利和弊?
畅谈收获
1、电流的热效应
2、研究问题的方法
3、焦耳定律的内容
4、电流产生热量的计算
5、电热在生活中的利用和危害
课堂检测:
1、电流通过导体产生的热量跟 _________成正比,跟_______ 成正比,跟_______ 成正比。
2、焦耳定律用公式表示 ______ ,其中Q的单位是 ______,I的单位是_______,R的单位是_______ ,t的单位是__________ 。
3.假如电阻变为0,下列用电器仍能工作的是:( ) A电饭锅 B 电熨斗 C 白炽灯 D电扇
4.“220V60W”电风扇、电烙铁,电视机正常工作相同的时间,产生的热量最多的是:( )
A电风扇 B电烙铁 C电视机 D一样多
电流的平方
通电时间
电阻
A
J
Q=I2Rt
B
D
S

5、通过110Ω电阻丝的电流是2A,产生4400J的热量要用多长时间?
6、某电炉的电阻是100Ω,通电100S,放出4X104J的热量,那么通过电炉的电流是多大?
7、某物体的电阻是15Ω,接在电压为6V的电源上,通电5分钟,该电阻产生的热量是多少?消耗的电能是多少?
8.一个电热杯标有“220 900”字样,此电热杯正常工作2s消耗的电能是多少?1min内产生的热量是多少?
