串联和并联
第十五章 第３节

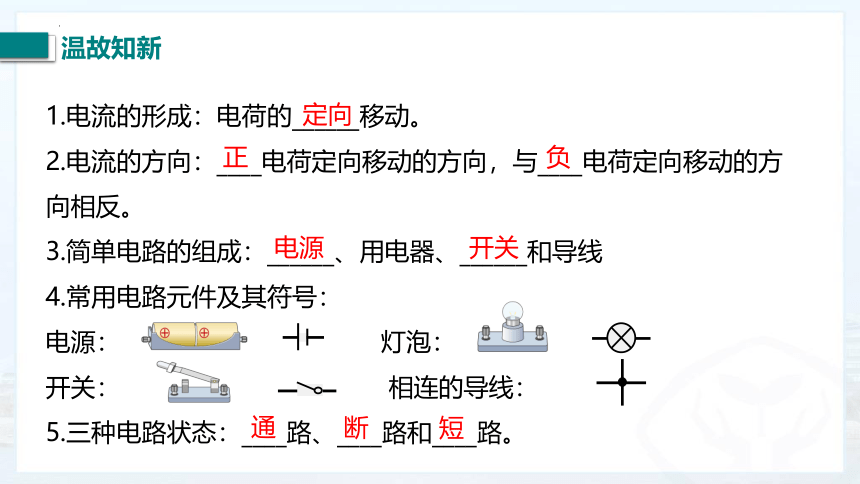

温故知新
1.电流的形成：电荷的______移动。
2.电流的方向：____电荷定向移动的方向，与____电荷定向移动的方向相反。
3.简单电路的组成：______、用电器、______和导线
4.常用电路元件及其符号：
电源： 灯泡：
开关： 相连的导线：
5.三种电路状态：____路、____路和____路。
定向
正
负
电源
开关
通
断
短

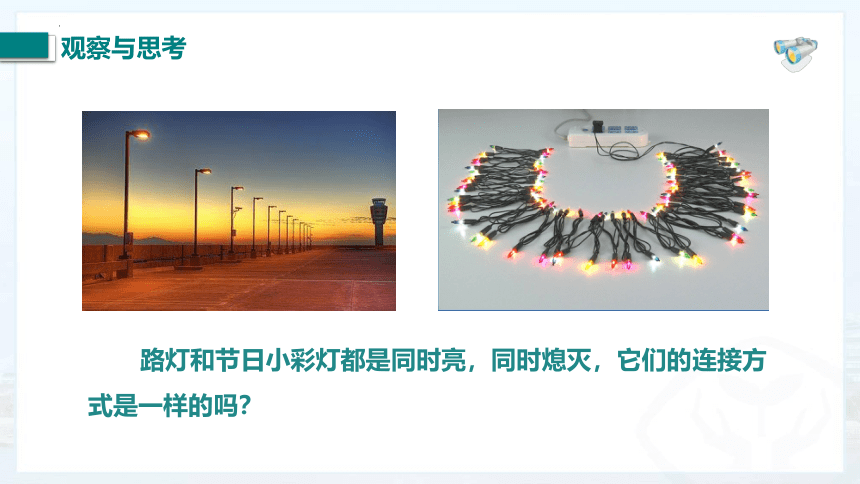

路灯和节日小彩灯都是同时亮，同时熄灭，它们的连接方式是一样的吗？
观察与思考

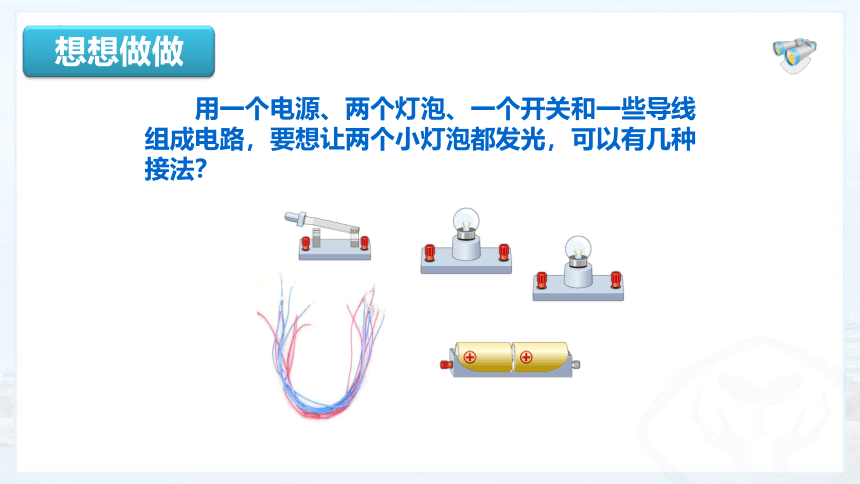

想想做做
　　用一个电源、两个灯泡、一个开关和一些导线组成电路，要想让两个小灯泡都发光，可以有几种接法？
L1
S
L2
L2
L1

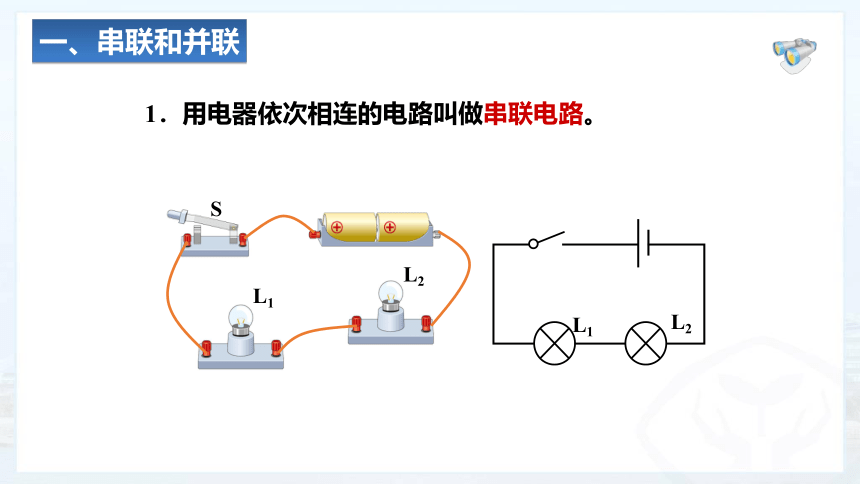

1．用电器依次相连的电路叫做串联电路。
一、串联和并联
L2
L1
S
干路
L1支路
L2支路
干路
L1支路
L2支路
L1
S
L2

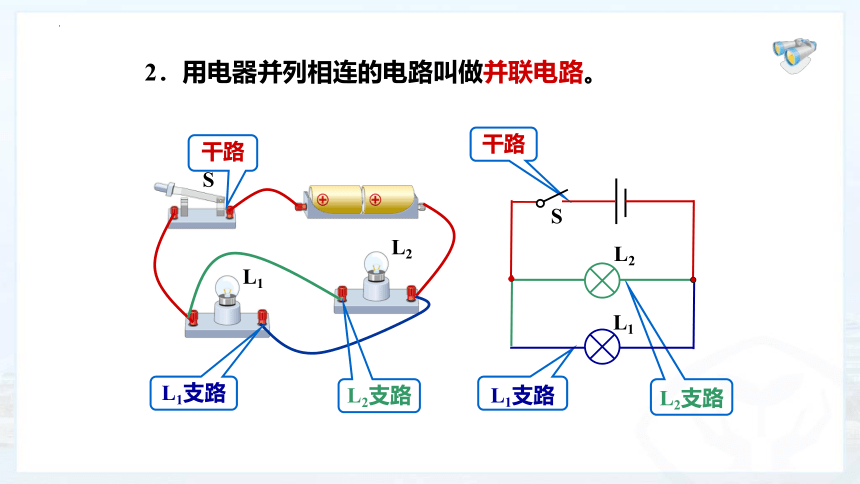

2．用电器并列相连的电路叫做并联电路。
L1
S
L2
提示：
连接电路后，需检查电路连接无误，然后方可闭合开关。
二、连接串联电路和并联电路

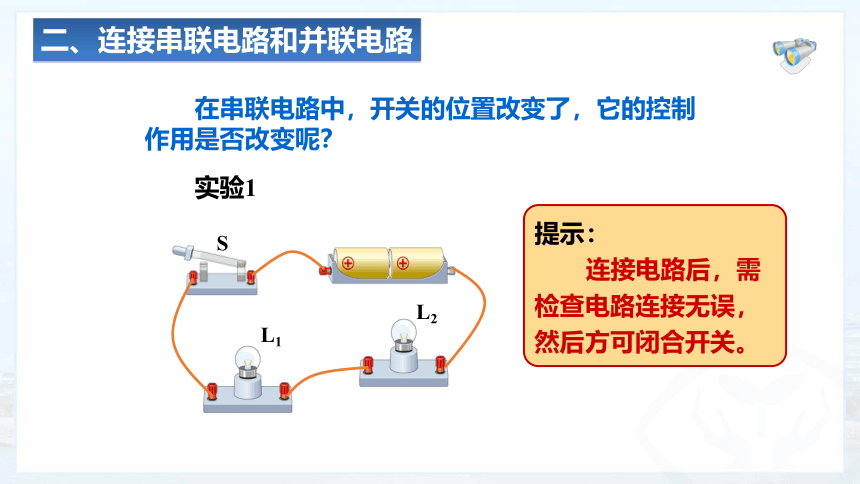

　　在串联电路中，开关的位置改变了，它的控制作用是否改变呢？
　　实验1
L1
S
L2
L1
S
L2

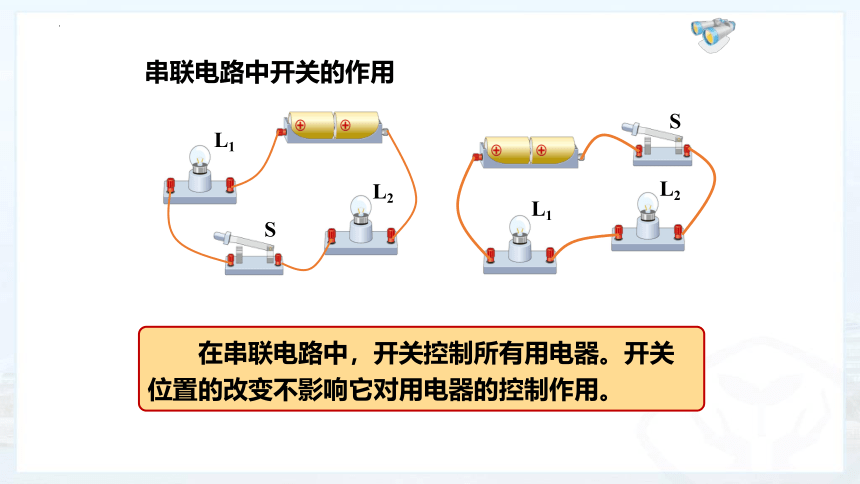

　　在串联电路中，开关控制所有用电器。开关位置的改变不影响它对用电器的控制作用。
串联电路中开关的作用
L1
L2
S
　　在并联电路中，干路开关控制所有用电器。
L2
S
L1

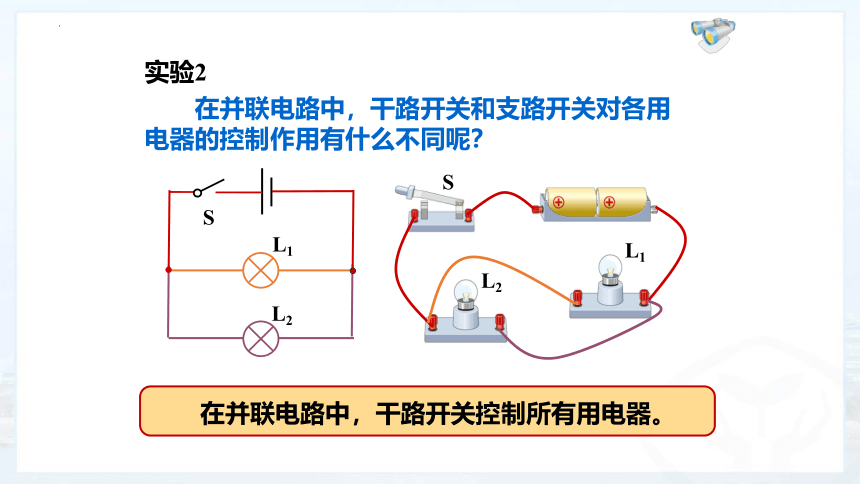

实验2
　　在并联电路中，干路开关和支路开关对各用电器的控制作用有什么不同呢？
　　在并联电路中，支路开关只能控制所在支路的用电器。
L2
L1
S1
S2
S
L2
L1
S1
S2
S
请根据电路图，连接实物图。
串联电路 并联电路
连接特点 首尾顺次相连 首首、尾尾并列相连
电流路径 电流只有一条路径 电流有多条路径
（至少两条）
用电器是否相影响 各用电器之间互相影响 各用电器可独立工作，互不影响
开关作用 开关控制所有的用电器，开关的位置对电路无影响 干路开关控制整个电路，支路开关只控制它所在的那条支路
电路图
　　家庭中的电灯、电扇、电冰箱、电视机、电脑等用电器大多是并联在电路中的。
三、生活中的电路
用来装饰居室、烘托欢乐气氛的彩色小灯泡，有些就是串联和并联组合而成的。
①教室中的日光灯是串联还是并联的？为什么？
并联；因为一盏灯不亮时，其余的灯仍正常发光。
②街道上的路灯之间是如何连接的？
并联；因为有一路灯不亮，其余的路灯仍然亮着。
想一想
③你家中的电灯和洗衣机是怎么连接的？
并联，因为电灯亮时，洗衣机不一定工作。
家庭中的电灯、电扇、电脑等用电器大多是并联在电路中的。
抽油烟机装有照明灯和排气扇（排气扇中，电动机的符号是M。使用中，有时需要它们单独工作，有时需要它们同时工作。如图所示的四个电路中，你认为符合上述要求的是（ ）
因为照明灯和排气扇在工作时要互不影响，所以是并联的，分别由一个开关控制。
A
　　1．根据电路图连接实物电路。
L1
L2
S1
S2
干电池
1．5 ＋
干电池
1．5 ＋
L1
L2
S1
S2
练一练
L1
L2
S1
S2
　　2．根据实物电路画电路图。
L2
S1
L1
S2
练一练
　　3．如图所示的四个电路图中，开关闭合时，三盏灯属于并联关系的是（ ）
L2
L1
S
L3
L2
S
L3
L2
L1
L3
S
S
L2
L1
L3
A
B
C
D
练一练
A
L1
　　4．改动一根导线，使开关S控制小灯泡L1。
干电池
1．5 ＋
干电池
1．5 ＋
L1
L2
S
练一练
　　5．开关闭合后，会出现什么情况？改一根线，使它成为并联电路。
练一练
连接方式 电流路径 工作特点 开关控制
1个
用电器独立工作互不影响
开关控制整个电路，与位置无关
多个
用电器同时工作相互影响
干路开关控制整个电路，支路开关控制所在支路
串联电路和并联电路
L2
L1
L2
L1
s
课堂小结
