电流的测量
第十五章 第４节
观察与思考
自然界中强与弱是普遍存在的，水流有强弱之分，那么电流是否也分强弱呢？如果是，电流的强弱又该如何表示？
想一想

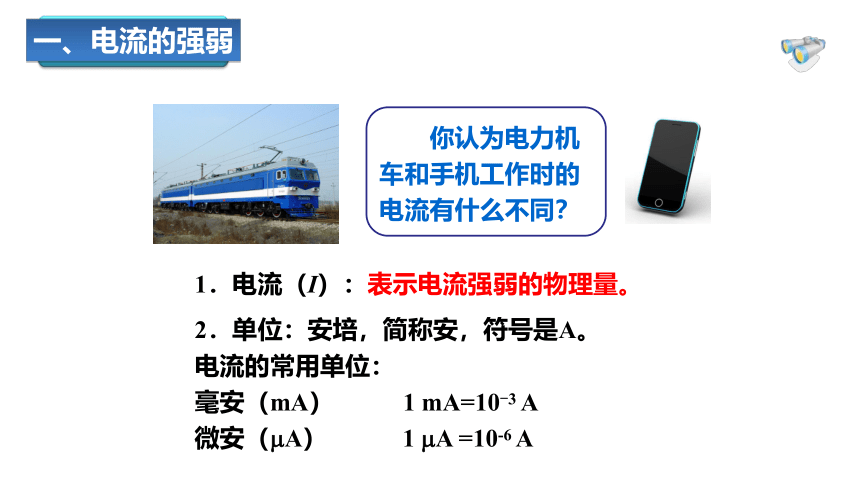

　　1．电流（I）：表示电流强弱的物理量。
　　2．单位：安培，简称安，符号是A。
　　电流的常用单位：
　　毫安（mA） 1 mA=10-3 A
　　微安（mA） 1 mA =10-6 A
　　你认为电力机车和手机工作时的电流有什么不同？
一、电流的强弱

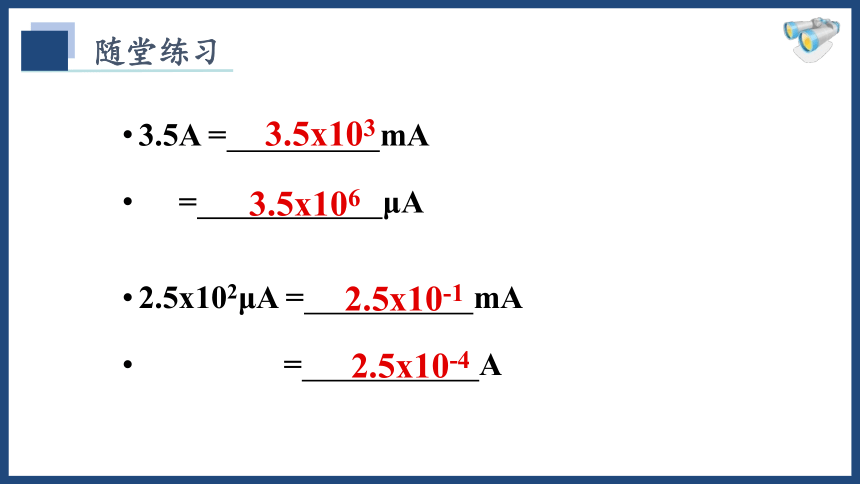

3.5A = mA
= μA
2.5x102μA = mA
= A
3.5x103
3.5x106
2.5x10-1
2.5x10-4
安培（1775-1836）
安培是法国的科学家，他在物理、化学、数学等方面都有很深的造诣，安培在电学方面的研究成果尤为突出，被后人称为“电学中的牛顿”，为了纪念他，物理学中用安培作为电流的单位。
刻度盘
数值单位
指针
调零螺母
正接线柱
负接线柱
量程为0～0.6 A
量程为0～3 A

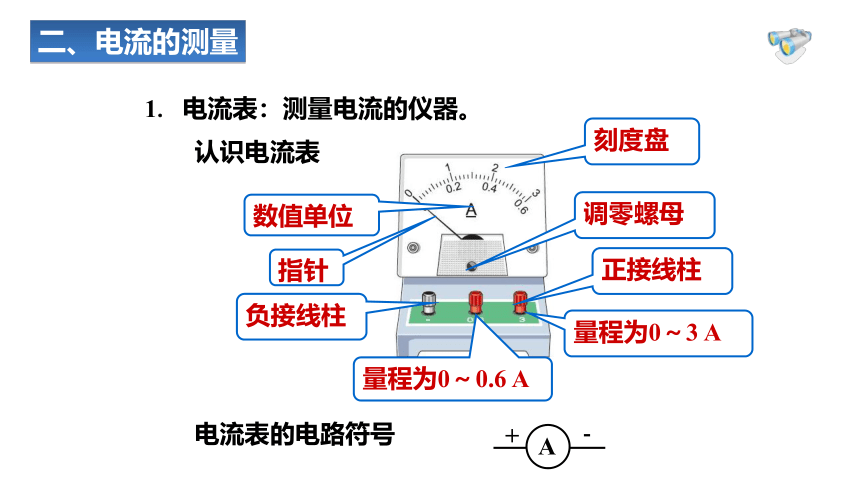

1. 电流表：测量电流的仪器。
A
+
－
二、电流的测量
　　认识电流表
　　电流表的电路符号
2. 电流表的连接：
　　（1）电流表必须和被测的用电器串联。
　　（2）电流必须从正接线柱流入，从负接线柱流出。
　　（3）必须正确选择量程。
　　（4）不允许把电流表直接连到电源的两极！

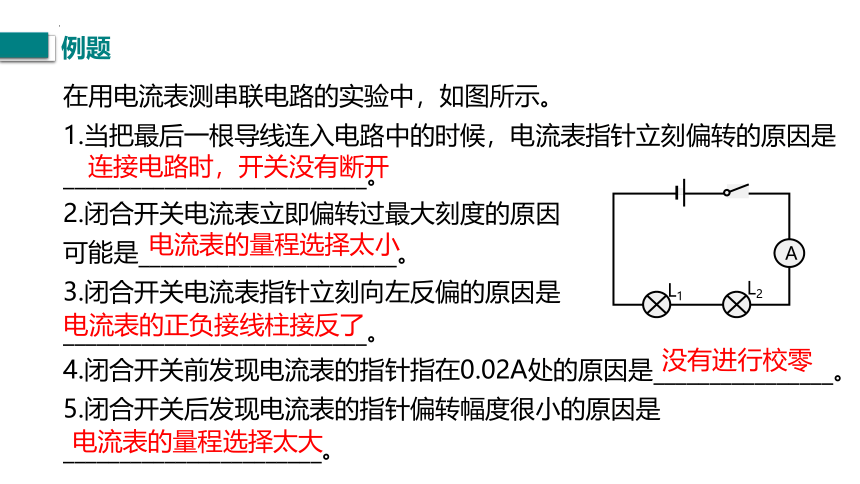

在用电流表测串联电路的实验中，如图所示。
1.当把最后一根导线连入电路中的时候，电流表指针立刻偏转的原因是___________________________。
2.闭合开关电流表立即偏转过最大刻度的原因
可能是_______________________。
3.闭合开关电流表指针立刻向左反偏的原因是___________________________。
4.闭合开关前发现电流表的指针指在0.02A处的原因是________________。
5.闭合开关后发现电流表的指针偏转幅度很小的原因是_______________________。
连接电路时，开关没有断开
电流表的量程选择太小
电流表的正负接线柱接反了
没有进行校零
电流表的量程选择太大
例题
L2
L1
A
　　以下电路中，电流表连接方法正确的是（ ）
A
A
A
A
B
A
A
C
D
练一练
3. 电流表的读数：
　　（1）明确所选电流表的量程；
　　（2）确定电流表的分度值；
　　（3）由指针位置读出示数。
0~0.6 A
0~3 A
0.02 A
0.1 A
量程
分度值
　　请读出下列电流表的示数。
0.58 A
1.4 A
练一练
练一练
如图所示，甲电流表的读数是_____A，乙电流表的读数是____A。
0.24
1.3
4. 练习使用电流表测量电路中的电流
　　（1）画出实验电路图；
　　（2）按电路图连接实验器材；
　　（3）进行实验。
　　提示：为避免电流过大损坏电流表，在不能事先估算电流的情况下，要先闭合开关然后迅速断开（叫做“试触”），看看在开关闭合的瞬间指针的偏转是否在最大测量值之内。
　　实验1
电流表常见故障：
电流表指针左偏：电流表正负接线柱接反。
电流表指针偏到最右端：电流表量程选小了
电流表指针右偏很小：电流表量程选大了，为了测量准确应换用小量程。
电流表读数相差5倍：错将小量程电流读成大量程。
S
L
A
S
L
A
实验2
　　改变电流表在电路中的位置，比较电流表两次示数。
　　想一想，两次电流表的示数相同说明什么？
　　1．连接实物图，要求两灯并联，开关控制两盏灯，电流表测灯L2的电流（约0.5 A），并画出电路图。
L2
L1
S
L2
L1
A
练一练
　　2．根据所给电路图连接实物图。
L2
L1
L2
L1
A1
A2
A2
A1
练一练
　　3．开关控制 ，电流表A1 测 的电流，电流表A2 测 的电流。再画出电路图。
干路
L1
干路
L2
L1
A2
A1
L2
L1
A2
A1
练一练
如图所示是某同学用电流表测通过小灯泡的电流的实物连接图，其中的三处错误是：
⑴ ___
⑵ _
⑶____ ______
电源短路(电流表直接接在电源两极）
电流表与灯并联
电流表的正、负接线柱接反了
如图所示的是一对同一电路先后两次测量的结果。图A采用的是 量程，示数是 A；图B采用的是 量程，示数是____A。
0～0.6A
0.44
0～3A
0.4
0
1
2
3
A
0
0.2
0.4
0.6
0.6
0
1
2
3
A
0
0.2
0.4
0.6
—
3
0.6
—
3
电流
的强弱
电流
的测量
课堂小结
