1.4地球的圈层结构课件(共17张PPT)

(共20张PPT)
儒勒.凡尔纳儒勒.凡尔纳

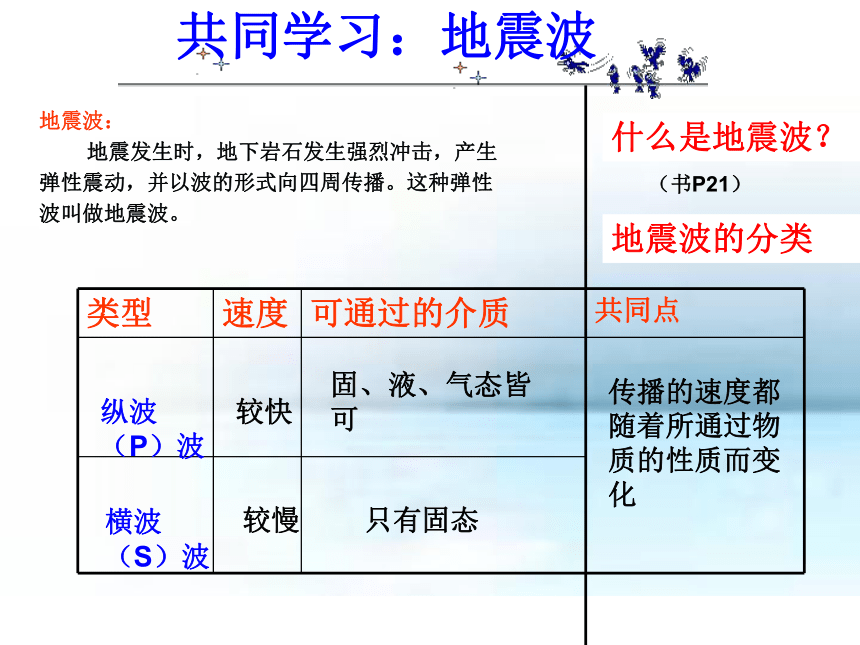

共同学习：地震波
什么是地震波？
（书P21）
地震波：
地震发生时，地下岩石发生强烈冲击，产生弹性震动，并以波的形式向四周传播。这种弹性波叫做地震波。
地震波的分类
类型 速度 可通过的介质 共同点
纵波
（P）波
横波
（S）波
较快
较慢
固、液、气态皆可
只有固态
传播的速度都随着所通过物质的性质而变化
1.当地震发生时，陆地上的人们有什么感觉？
先上下颠簸，后左右摇晃
2.在海洋中航行的人的感觉呢？
——只能感觉到上下颠簸

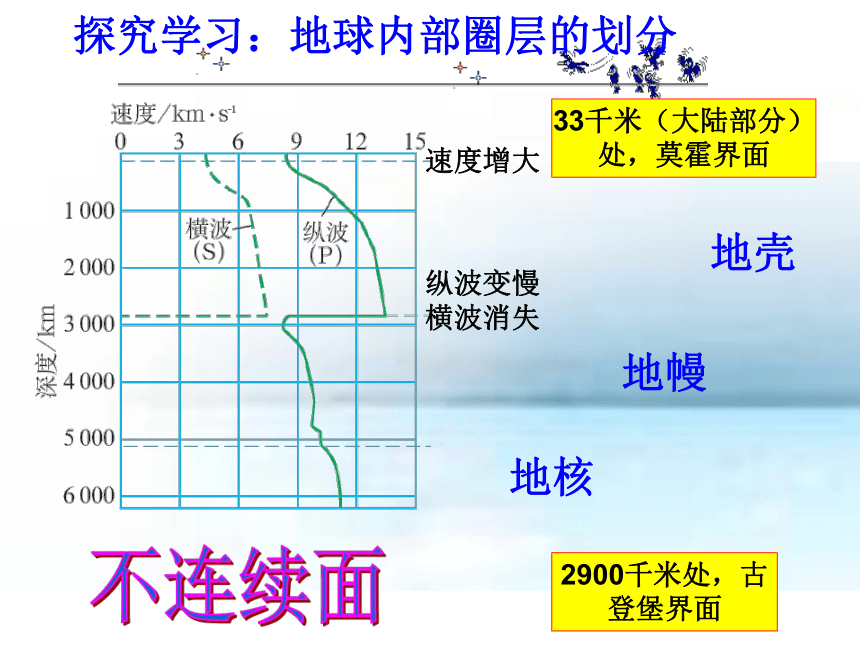

探究学习：地球内部圈层的划分
速度增大
33千米（大陆部分）处，莫霍界面
纵波变慢
横波消失
2900千米处，古登堡界面
地壳
地幔
地核
地球的圈层结构

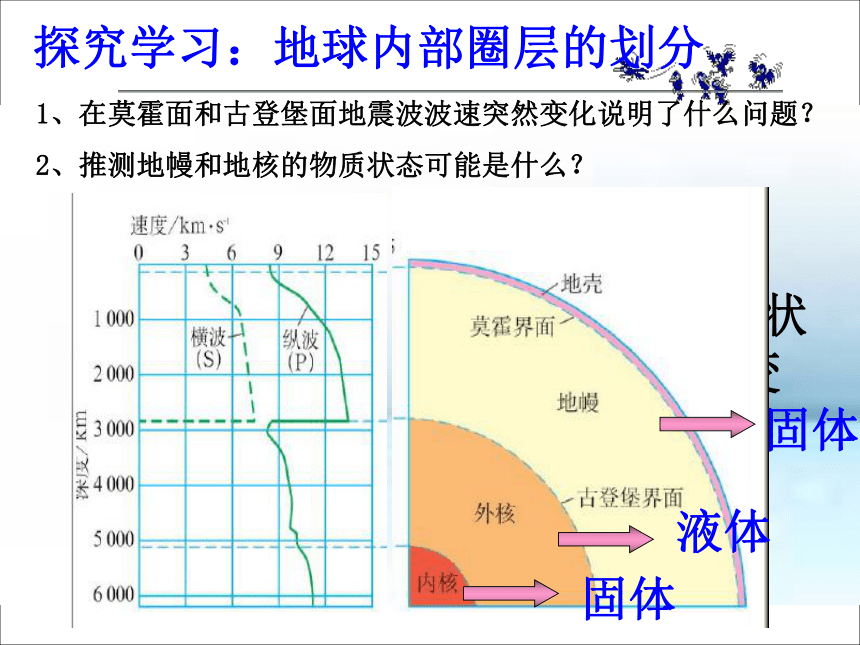

探究学习：地球内部圈层的划分
1、在莫霍面和古登堡面地震波波速突然变化说明了什么问题？
2、推测地幔和地核的物质状态可能是什么？
1、说明了物质状态可能发生了变化。
固体
液体
固体
地壳
由固体岩石组成，坚硬
厚薄不一，大陆地壳厚(39-41km)，最厚可达70km；海洋地壳薄(5-11km)。
地幔（上、下地幔）
上地幔上部存在软流层，认为是岩浆的发源地
地核（内、外核）
温度很高，压力和密度很大
物质组成：外核是熔融状态（由于压力大），内核是固态。
地球的内部圈层结构
地壳
莫霍界面
地幔
古登堡界面
地核
特点：大陆厚、大洋薄
平均17千米
特点：分上下地幔
存在软流层
岩浆发源地
特点：分内外核
高温、高压
密度很大
地球的圈层结构
地核
地核
外核
内核
地幔
地壳
上地幔
下地幔
软流层
岩石圈
特别提醒：岩石圈 ≠ 地壳
岩石圈＝地壳+上地幔顶部
图1.28　地球外部圈层示意
自主学习：地球的外部圈层
1.阅读课文填写下列表格
圈层名称 概念 组成 作用或特点
大气圈
水圈
生物圈
由气体和悬浮物组成的包围地球的复杂系统
气体和悬浮物，主要成分是氮和氧
是地球自然环境的重要组成部分
地球表层水体构成的连续但不规则的圈层
地表水、地下水、大气水、生物水等
水圈的水处于不间断的循环运动之中
地球表层生物及其生存环境的总称
生物及其生存环境
大气圈、水圈和岩石圈互相渗透、互相影响的结果
B
大气圈
A
C
图中A、B、C所代表的圈层结构分
别是什么？
练习巩固
生物圈、水圈、岩石圈
1、在莫霍界面以下（ ）
A.纵波和横波传播速度都增加
B.纵波传播速度下降,横波传播速度增加
C.纵波和横波传播速度都下降
D.纵波传播速度增加,横波传播速度下降
2、岩浆的主要发源地位于（ ）
A.地壳 B.地幔 C.地核 D.岩石圈
3、 地壳最薄的地方一般在 ( )
Ａ.海洋　　 Ｂ.盆地　　　
Ｃ.平原　　　Ｄ.大陆断层
课堂作业
练习巩固
A
B
A
课堂作业
练习巩固
4、岩石圈是指：（ ）
A、地壳
B、上地幔和下地幔
C、地壳和地幔
D、地壳和上地幔顶部的合称
D
5.某地地下30km处发生地震，这时地面上的人会感觉到（ ），池塘里的游鱼会感觉到：（ ）
A.先上下颠簸，后左右摇晃
B.先左右摇晃，后上下颠簸
C.P波，上下颠簸
D.S波，左右摇晃
A
C
课堂小结
谢 谢 指 导
我们还可以通过哪些途径去了解地球内部的情况？
火山喷发出来的物质、钻探得到的岩芯等。
